5. Hardware Installation

Dieser Abschnitt beschreibt die Hardware Funktionen des PoE Splitters.

Bevor Sie irgendein Netzwerk Gerät mit dem PoE Splitter verbinden,

lesen Sie bitte sorgfältig diesen Abschnitt.

5.1 Vor der Installation

Der PLANET PoE Splitter trennt die Ausgangsleistung und liefert zwei

Arten von DC Leistungsoutputs durch seinen DIP Schalter und seine

Spannung und Strom wie unten gezeigt:

Deutsch

Modell DIP Schalter für DC Volt Output Standard Modus

POE-151S

5V DC / 2A

5V DC

POE-152S

12V DC / 1A

12V DC / 2A

POE-162S

12V DC

24V DC / 1A

POE-151S / POE-152S POE-162S

3-3

Der PLANET PoE Splitter und der PLANET PoE

Injektor (ausgenommen der POE-151, POE-152

und POE-161) können in Paar installiert werden. Die

Verwendung vom PoE Injektor Gerät vom Dritten ist

erlaubt, falls das Gerät an den IEEE 802.3at oder IEEE

802.3af Standard angepasst ist.

5.2 802.3af/at Gerät Installation

Der PLANET PoE Splitter bietet auch die Alternative die nicht IEEE

802.3af / 802.3at kompatiblen Geräte mit einem IEEE 802.3af /

802.3at PSE Stromgerät wie der PoE Strom über Ethernet Injektor oder

der PoE Strom über Ethernet Schalter wie im Bild unten zu verbinden.

Deutsch

3-4

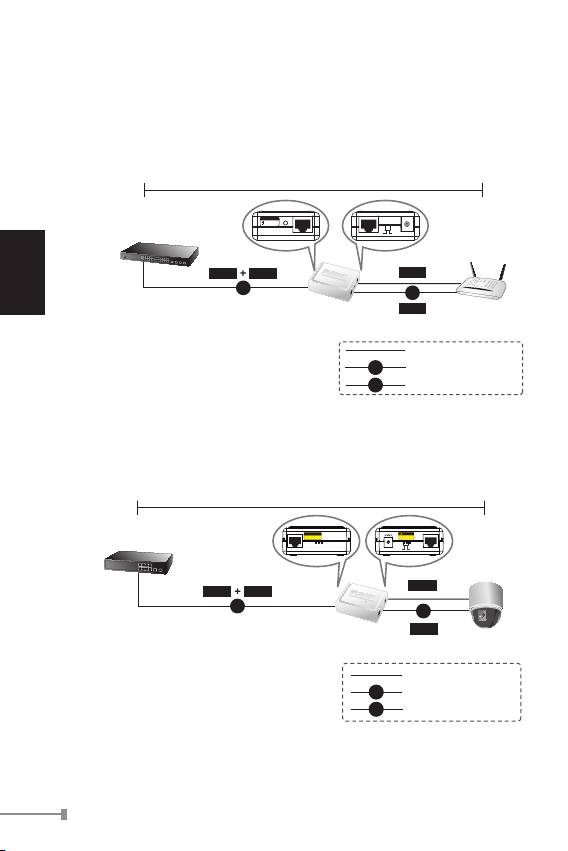

Bild 3: Verbindung zum IEEE 802.3af Gerät

Bild 4: Verbindung zum IEEE 802.3at Gerät

Deutsch

3-5

Mit dem IEEE 802.3af / 802.3at Standard; kann der

PLANET PoE Splitter mit dem IEEE 802.3af / 802.3at

End-Span Schalter zusammen funktionieren, der Strom

über die Pins 1, 2, und 3, 6 einspeist.

5.3 PoE Injektor und PoE Splitter Installation

Bei einem nicht PoE Remote Gerät oder Ethernet Vorrichtung, können

der PoE Splitter und der PoE Injektor paarweise funktionieren um

DC Strom für diese Geräte zu bieten, die Tabelle unten zeigt das Modell

PLANET PoE Injektoren:

Max. PoE

Strom

Durchreiche

Modell PoE Standard

Output

Input

Geschwindigkeit

POE-151 IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps

POE-152 IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps

POE-161 IEEE 802.3at / af 30 Watts 56V DC 10/100/1000Mbps

Schritte:

1. [Schalter & PoE Injektor] Verbinden Sie ein Standard Netzwerk

UTP Kabel vom Schalter / Arbeitsstation mit dem “Ethernet” Port

des PoE Injektors und der PoE Injektor erhält DC Strom vom

beigelegten Stromadapter.

2. [PoE Injektor & PoE Splitter]

 Verbinden Sie das lange UTP Kabel zwischen dem Port

“Ethernet+DC” des PoE Injektors zum Port “Ethernet+DC”

(oder “PoE IN”) des PoE Splitters.

 Die PoE LEDs des Injektors und des Splitters leuchten kontinuierlich.

3. [POE Splitter]

 Verbinden Sie das UTP Kabel in der Verpackung vom “Ethernet”

des PoE Splitters mit dem RJ-45 Port des Remote Gerätes.

 Stellen Sie den richtigen DC Stromoutput ein und verbinden Sie

den richtigen DC Stecker vom “DC OUT” des PoE Splitters mit

dem Remote Gerät.
