Grandstream GXP2124 Quick Installation Guide: инструкция

Grandstream Networks, Inc.

1297 Beacon Street, 2nd Floor

Brookline, MA 02446. USA

Tel : +1 (617) 566 – 9300

Fax: +1 (617) 249 – 1987

www.grandstream.com

GXP2124 Enterprise IP Phone

Quick Start Guide

For Warranty and RMA information, please visit www.grandstream.com

Content

English.............................................................................1

简体中文.........................................................................7

Español...........................................................................13

Français..........................................................................19

Deutsch.........................................................................25

Italiano...........................................................................31

Русскй...........................................................................37

EN

PRECAUTIONS:

The GXP2124 is not pre-congured to support or

WARNING: Please DO NOT power cycle the GXP2124 when the LED lights

are ashing during system boot up or rmware upgrade. You may corrupt rm-

carry emergency calls to any type of hospital, law

ware images and cause the unit to malfunction.

enforcement agency, medical care unit (“Emergency

WARNING: Use only the power adapter included in the GXP2124 package.

Service(s)”) or any other kind of Emergency Service.

Using an alternative non-qualied power adapter may possibly damage the unit.

You must make additional arrangements to access

OVERVIEW:

Emergency Services. It is Your responsibility to pur-

GXP2124 is a next generation enterprise grade IP phone that features 240x120

backlit graphical LCD, 4 lines, 4 soft keys, 24+4 BLF keys, dual network ports

chase SIP-compliant Internet telephone service,

with integrated PoE, 5-way conference, and EHS (Electronic Hook Switch). The

properly congure the GXP2124 to use that service,

GXP2124 delivers superior HD audio quality, rich and leading edge telephony

features, personalized information and customizable application service, auto-

and periodically test your conguration to conrm

mated provisioning for easy deployment, advanced security protection for pri-

that it works as You expect. If You do not do so, it

vacy, and broad interoperability with most 3rd party SIP devices and leading IP

PBX/Soft Switch/IMS platforms. It is an ideal solution for enterprise users looking

is Your responsibility to purchase traditional wireless

for a high quality, feature rich multi-line IP phone with many extension keys.

or landline telephone services to access Emergency

PACKAGE CONTENTS:

Services.

GRANDSTREAM DOES NOT PROVIDE CON-

NECTIONS TO EMERGENCY SERVICES VIA THE

GXP2124. NEITHER GRANDSTREAM NOR ITS

OFFICERS, EMPLOYEES OR AFFILIATES MAY

1 x GXP2124 Main Case

1 x Handset

1 x 5V Power adapter

BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR

LOSS, AND YOU HEREBY WAIVE ANY AND ALL

SUCH CLAIMS OR CAUSES OF ACTION ARIS-

ING FROM OR RELATING TO YOUR INABILITY TO

USE THE GXP2124 TO CONTACT EMERGENCY

SERVICES, AND YOUR FAILURE TO MAKE AD-

1 x Ethernet Cable

1 x Phone Cord

1 x Quick Start Guide

DITIONAL ARRANGEMENTS TO ACCESS EMER-

GENCY SERVICES IN ACCORDANCE WITH THE

IMMEDIATELY PRECEDING PARAGRAPH.

1 x Wall Mount1 x Phone Stand

1

2

PHONE SETUP:

Installing the phone (Phone Stand):

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand.

CONNECTING THE PHONE:

Refer to the illustration below when following the setup instructions .

Slots for the

wall mount and

phone stand

Installing the phone (Wall Mount):

PC Port

Handset Port

1. Attach the wall mount to the slot on the back of the phone;

2. Attach the phone to the wall via the wall mount hole;

3. Pull out the tab on from the handset cradle (See gure below);

LAN Port

Power Headset Port

4. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

To setup the GXP2124, follow the steps below:

Handset Rest

1. Connect the handset and main phone case with the phone cord;

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

Tab with extension up

router (LAN side of the router) using the Ethernet cable;

3. Connect the 5V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet;

Tab with extension down

4. The LCD will display provisioning or rmware upgrade information. Before con-

tinuing, please wait for the date/time display to show up;

5. Using the phone embedded web server or keypad conguration menu, you can

further congure the phone using either a static IP or DHCP.

3

4

Tips For Using the Keypad:

Message Waiting Indicator

Multipurpose Keys

Line Keys

Soft Keys

Navigation Keys

Menu/OK Key

Mute

Standard Keypad

Phonebook

Messsage

Headset

Transfer

Send

Conference

Volume

Speaker

1. To access the MENU, press the round MENU button;

2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons;

Congure the GXP2124 using the Keypad:

3. Press the round MENU button to conrm a menu selection;

1. Make sure the phone is idle;

4. The phone automatically exits MENU mode with an incoming call, the phone

2. Press the “MENU” button to access the keypad MENU to congure the phone;

goes off-hook or the MENU mode is left idle for 60 seconds.

3. Select MENU-> Cong, to congure settings for SIP Proxy, Outbound Proxy, SIP

User ID, SIP Auth ID and SIP Password;

PHONE CONFIGURATION:

4. Follow MENU options to congure the basic features of the phone. For example:

the IP address if using a static IP. For details, please check GXP2124 User Manual;

Congure the GXP2124 using a Web Browser:

5. Please contact your ITSP (Internet Telephony Service Provider) for additional

1. Ensure your phone is powered up and connected to the Internet;

settings that may be necessary to congure the phone.

2. Press MENU button to go into menu of the phone;

3. Press the “down” arrow button to “Status” and press MENU button to see the

IP address;

4. Type the phone’s IP address in your PC browser (See gure on right);

5. The default administrator password is “admin”; the default end-user password

Note: For the detailed user manual, please download from:

is “123”.

http://www.grandstream.com/support

5

6

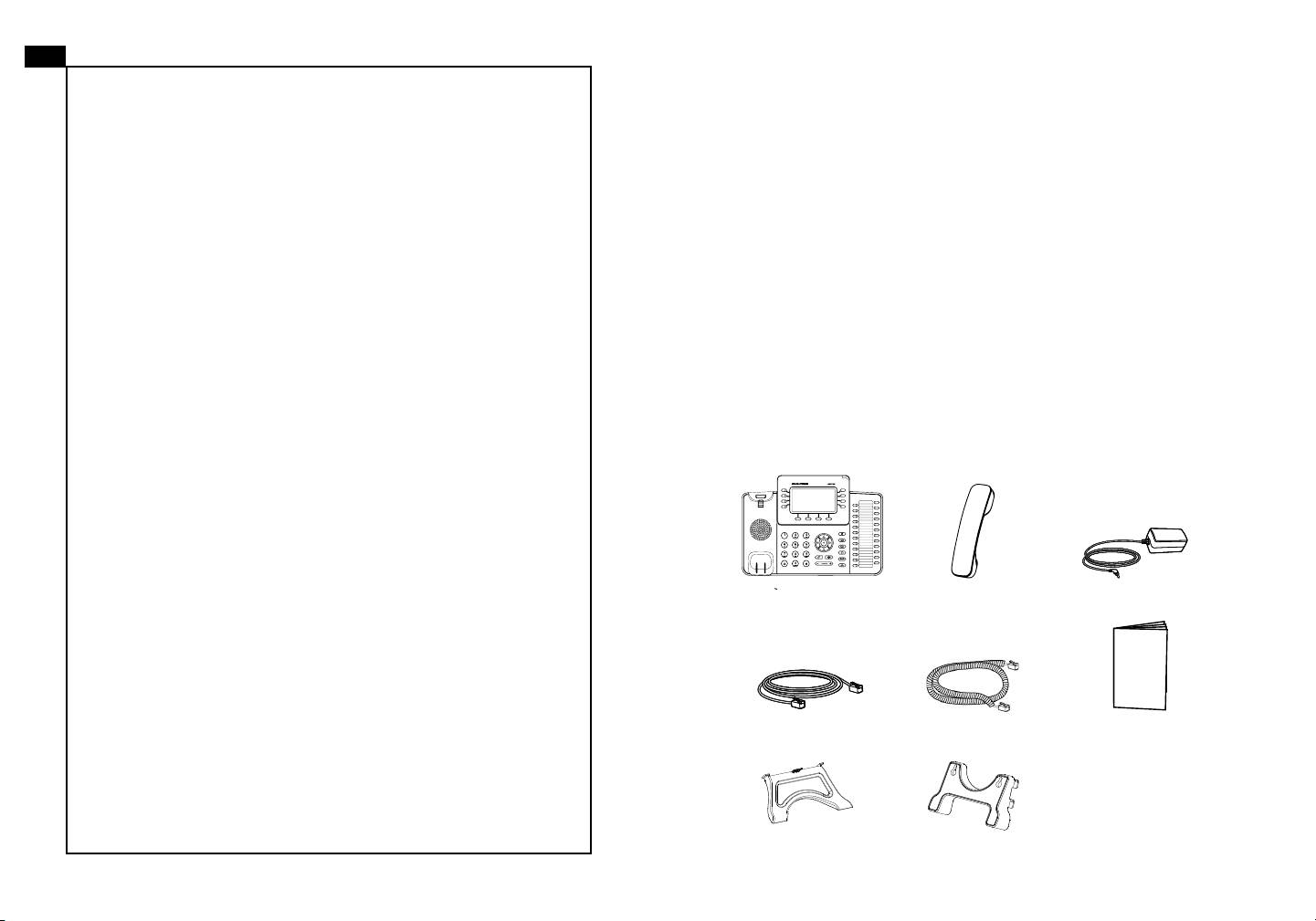

ZH

注意事项:

GXP2124不预设对医院，执法机构，医疗中

警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断

开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法

心(急救服务)以及各种紧急服务的紧急通话服

启动。

务。用户必须自行设定紧急通话功能。用户必

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

须自行购买SIP兼容的网络电话服务，正确的

有可能对设备造成损害。

设定GXP2124使用该服务，并定期测试您的

产品概览:

配置以确保GXP2124如预期工作，否则请购

GXP2124是一款功能丰富的企业级IP电话。它支持240x120图形化灰度LCD背光

买传统无线或有线电话服务来拨打紧急通话。

显示屏，4条线路通讯，4个可编辑XML应用程序软按键，24+4个多功能按键，2

个10/100/1000Mbps自适应交换式以太网接口（支持PoE供电），5方会议，以

及EHS（Electronic Hook Switch）功能。GXP2124具有优异的高清晰语音质量和

丰富完备的电话功能。它支持自动化的个人多媒体信息服务、自动配置、先进的

安全隐私保护设置。它广泛兼容其它第三方SIP设备及主要SIP/NGN/IMS平台。对

Grandstream Networks 公司的GXP2124不支

于追求性价比的企业用户来说， GXP2124将是理想的选择。

持紧急通话服务。 Grandstream Networks 公

司、其管理者和员工以及其相关机构对此所造

设备包装清单:

成的任何索赔、损失或者损害都不负有任何法

律追究责任。在此，您将无权对任何以及所有

由于无法通过GXP2124拨打紧急电话以及没

有遵照前段文字描述而造成紧急通话失败的事

件提出诉讼。

GXP2124话机（1台） 电话手柄（1个） 电源适配器 （1个）

网线 （1根） 手柄连线（1根）

快速安装手册（1本）

桌面支架 （1个）

墙体支架配件（1个）

7

8

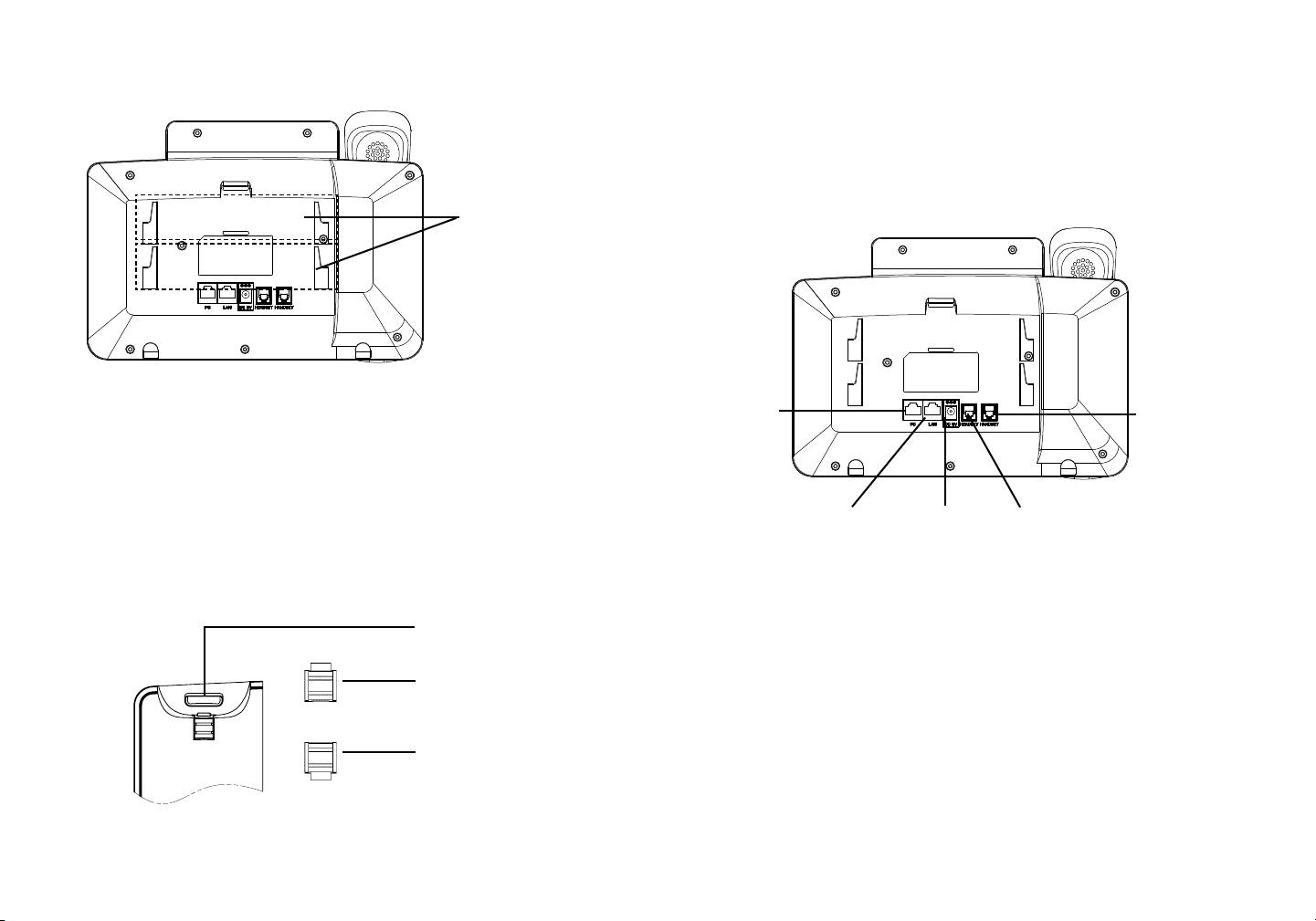

安装电话:

安装电话 (桌面支架):

将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用

的插槽用于不同的倾斜角度。

墙体支架与桌面

电话的连接:

支架插槽

PC端口

手柄

安装电话 (墙体支架):

1. 将墙体支架插入电话背面的支架插槽中；

2. 通过墙孔将电话固定在墙上；

3. 如下图所示，将话机手柄槽下方的扣机零件取出；

网络连接端口

5V电源

耳机

4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支

架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

连线步骤：

话机手柄插槽

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口。例如，集线器或交换机上的RJ45

网络接口；

凸出处向上

3. 用电源适配器连接电话电源接口和交流电源插座；

4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；

凸出处向下

5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，

从而获得网络连接。

9

10

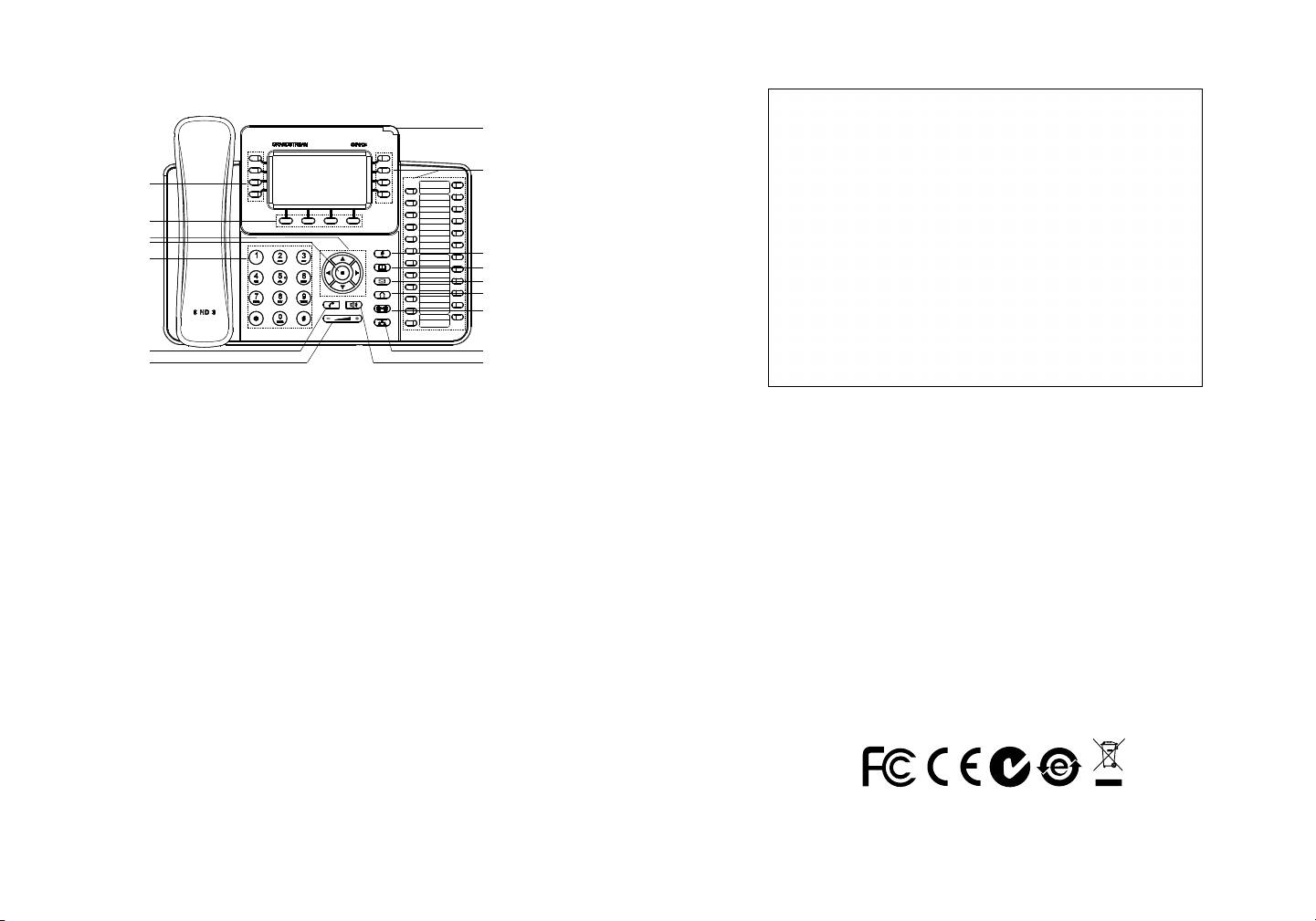

使用GXP2124键盘:

信息指示灯

多功能键

线路键

软按键

导航键

菜单/OK

静音

标准键盘

电话簿

信息

耳机

转移

发送

会议

音量

免提

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；

通过键盘配置GXP2124:

2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；

1. 确保电话处于空闲状态；

3. 按下菜单/确定按键确定选项；

2. 按下菜单/确定按键进入菜单选项；

4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之

3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新

后，电话将自动退出菜单选项。

的SIP账号；

4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP2124

电话的配置:

产品用户手册获得更多详细配置信息；

通过WEB浏览器配置GXP2124:

5. 如有其他需要的设置，请联系您的服务提供商。

1. 请确保电话的电源及网络连接；

2. 按下菜单/确定按键进入菜单选项；

3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示话

机IP地址；

4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密

http://www.grandstream.com/support

码是“123”。

11

12

ES

PRECAUCIONES:

ADVERTENCIA:

No apague el GXP2124 cuando las luces indicadoras se

El GXP2124 no esta pre-congurado para soportar

encuentren en estado intermitente al momento de iniciar el equipo o actualizar

o realizar llamadas de emergencia a ningún tipo de

el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor-

rectamente.

hospital, agencia policial, unidad de cuidado medico

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete

o cualquier otro servicio de emergencia. Es su re-

del GXP2124. Utilizar un adaptador de poder alternativo no certicado podría da-

sponsabilidad contratar un servicio de telefonía de

ñar su unidad.

Internet compatible con el protocolo SIP, congurar

INFORMACIÓN GENERAL:

GXP2124 es un teléfono empresarial IP de nueva generación que cuenta con pan-

el GXP2124 para utilizar dicho servicio y periódica-

talla LCD gráca retroiluminada de 240x120, 4 líneas, 4 botones programables,

mente probar esta conguración para conrmar que

24+4 botones BLF, 2 puertos de red con PoE integrado, conferencia de hasta 5

participantes y conmutador de gancho electrónico (EHS). El GXP2124 ofrece una

este trabajando como usted espera. Si es requisito

calidad superior de audio de alta denición (HD), ricas y completas funciones de

no es completado, es su responsabilidad contratar un

telefonía de última generación, información personalizada y servicio de aplicacio-

nes personalizables, aprovisionamiento automatizado para fácil instalación, pro-

servicio de telefonía ja o celular para tener acceso a

tección de seguridad avanzada para su privacidad, y una amplia interoperabilidad

servicios de emergencia.

con la mayoría de dispositivos SIP y principales plataformas IP PBX/Soft Switch/

IMS. GXP2124 es una solución ideal para los usuarios empresariales que buscan

un teléfono IP de alta calidad y rico en características y con múltiples líneas con

GRANDSTREAM NO PROVEE CONEXIONES A

botones congurables para llamada rápida extensiones.

SERVICIOS DE EMERGENCIA A TRAVÉS DEL

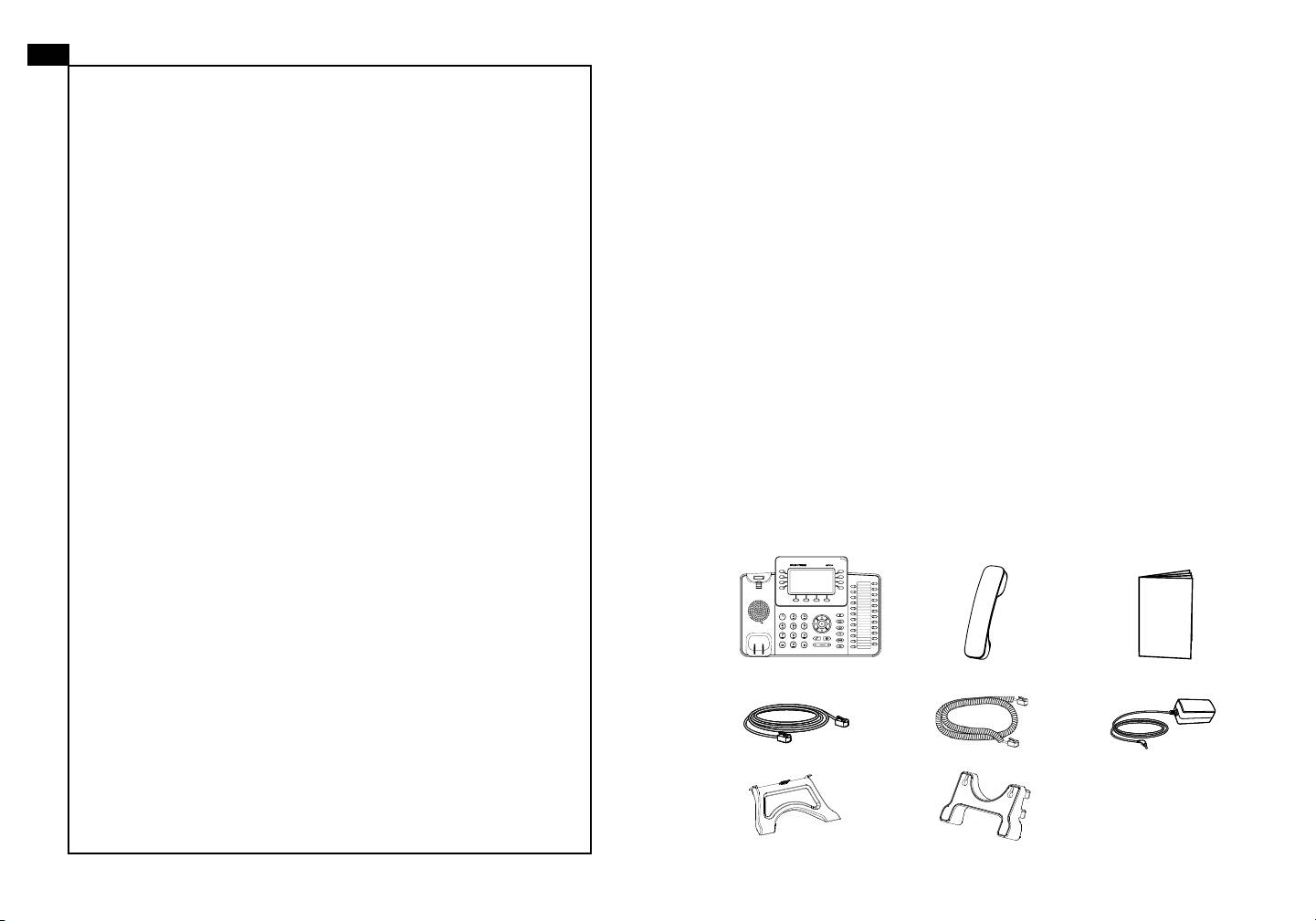

LO QUE CONTIENE EL PAQUETE:

GXP2124. NI GRANDSTREAM NI NINGUNO DE

SUS OFICIALES, EMPLEADOS O AFILIADOS SON

RESPONSABLES DE NINGUNA DEMANDA, DAÑO

O PERDIDA QUE ESTO PUEDA OCASIONAR Y

MEDIANTE ESTE COMUNICADO USTED RENUN-

1 x Unidad Principal

1 x Auricular

1 x Fuente de poder de 5V

CIA A CUALQUIER RECLAMO O CONSECUENCIA

PROVENIENTE O RELACIONADO DE LA INHABILI-

DAD DE CONTACTAR SERVICIOS DE EMERGEN-

CIAS CON EL GXP2124 Y SU FALTA DE NO HABER

HECHO LOS ARREGLOS DE LUGAR PARA ACC-

1 x Cable Telefónico1 x Cable de Red Ethernet

1 x Guía de Instalación Rápida

ESAR ESTOS SERVICIOS DE EMERGENCIA DE

ACUERDO CON EL PÁRRAFO ANTERIOR.

1 x Montura de pared1 x Soporte para el Teléfono

13

14

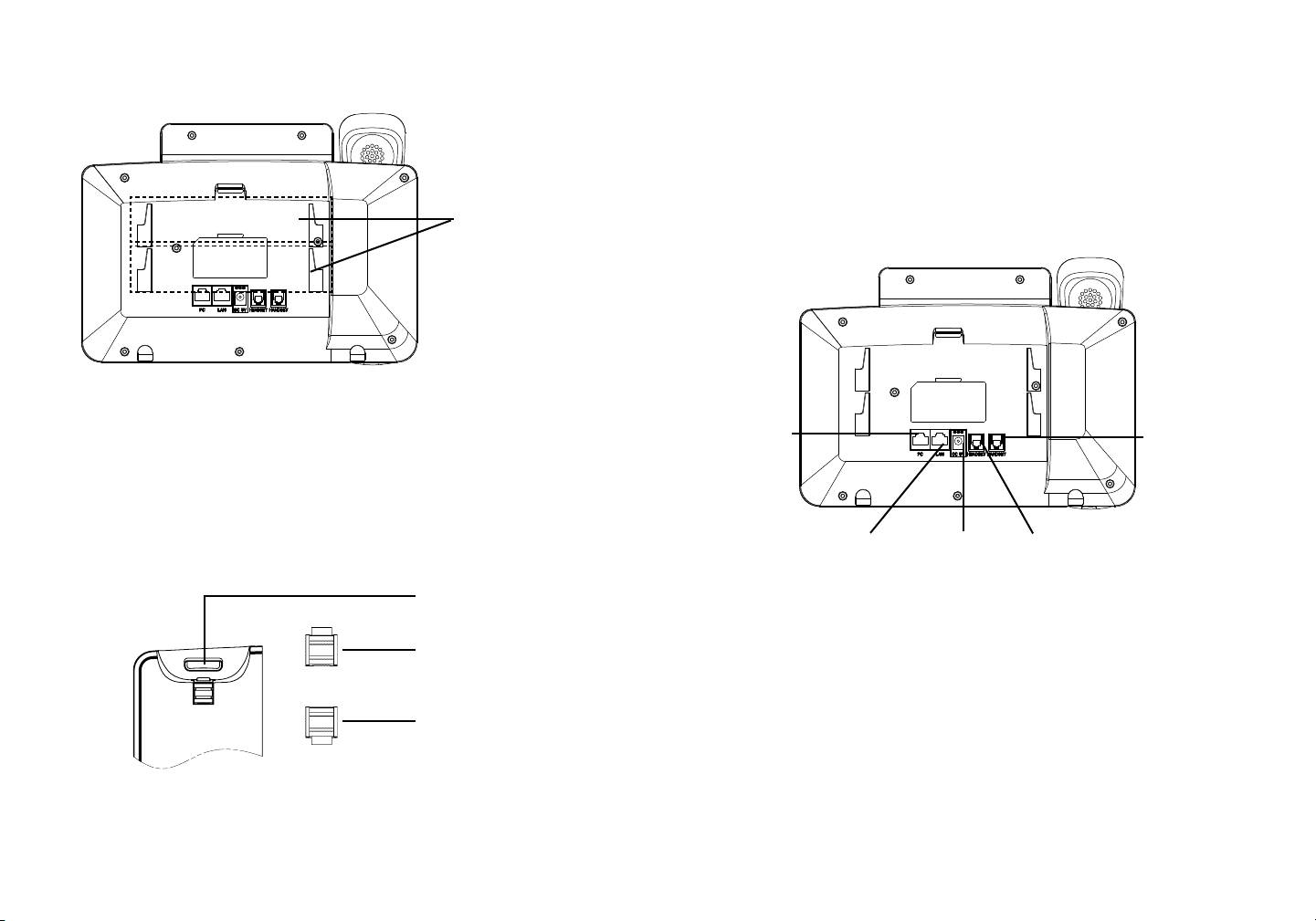

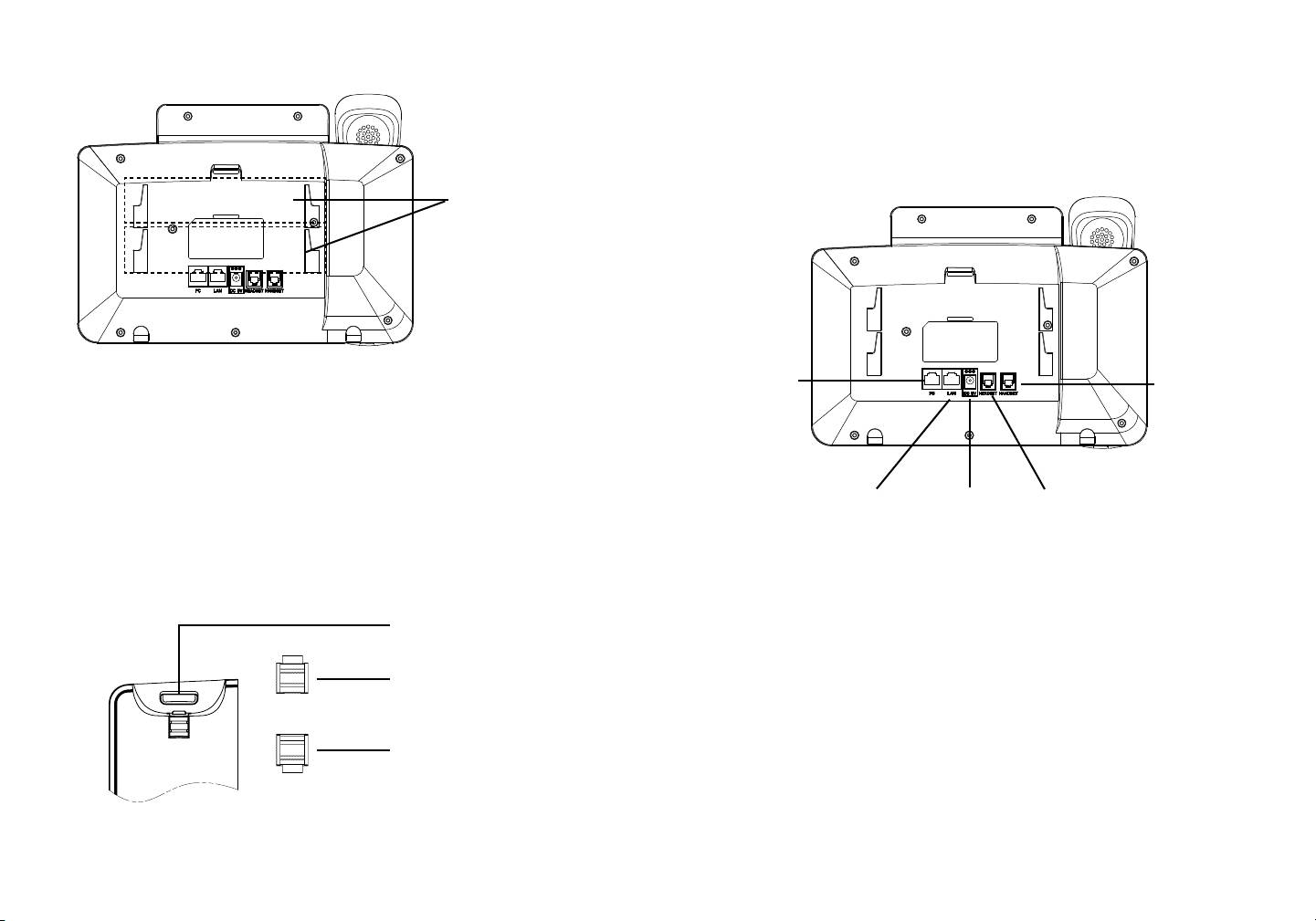

Installation des Telefons (Stehen auf dem Tisch):

EINRICHTUNG DES TELEFONS:

Wenn Sie das Telefon auf dem Tisch mit Hilfe des Telefonhalters positionieren

möchten, so bringen Sie den Telefonhalter an der Unterseite des Telefons an, wo

sich ein Schlitz für diesen Zweck bendet (oberer Hälfte, unterer Teil).

VERBINDUNGSAUFBAU:

Steckplatz für

den Telefon-

Folgen Sie der Setup-Anleitung (s. Abbildung unten).

standplatz und

Wandhalterung

Installation des Telefons (Anbringen an der Wand):

PC-Port

Kopfhörerbuchse

1. Bringen Sie den Telefonhalter als Abstandhalter an der Unterseite des Telefons

an;

2. Bringen Sie das Telefon über die Wandbohrungen an der Wand an;

LAN-Port

Strom Hörer-Anschluss

3. Klappen Sie die Klappe aus dem Hörer aus (s. Abbildung unten);

Um das GXP2124 einzurichten, folgen Sie diesen Schritten:

4. Drehen Sie die Klappe und schieben Sie sie so in den Schlitz zurück, dass der

Fortsatz hervorsteht, sodass der Hörer an der Wand hält (s. Abbildung unten).

1. Verbinden Sie das Handset und die Basisstation mit dem Telefonkabel;

Hörerhalterung

2. Verbinden Sie den LAN-Port des Telefons mit der RJ-45 Buchse eines Hubs/

Schalters oder eines Routers (LAN-Seite des Routers) mit Hilfe des Ethernetka-

bels;

Klappe mit hervorstehen-

dem Fortsatz

3. Verbinden Sie den 5V Gleichstromstecker mit der Strombuchse am Telefon;

stecken Sie den Stromadapter in eine Steckdose;

Kappte ohne hervorste-

4. Das Display zeigt “Laden” oder Information zu Firmwareupgrades an. Bevor Sie

henden Fortsatz

fortfahren, warten Sie auf die Zeit/Datumsanzeige;

5. Über den im Telefon integrierten Webserver oder das Kongurationsmenü der

Tastatur können Sie weitere Kongurierungen vornehmen und dabei entweder

statisches IP oder DHCP benutzen.

27

28

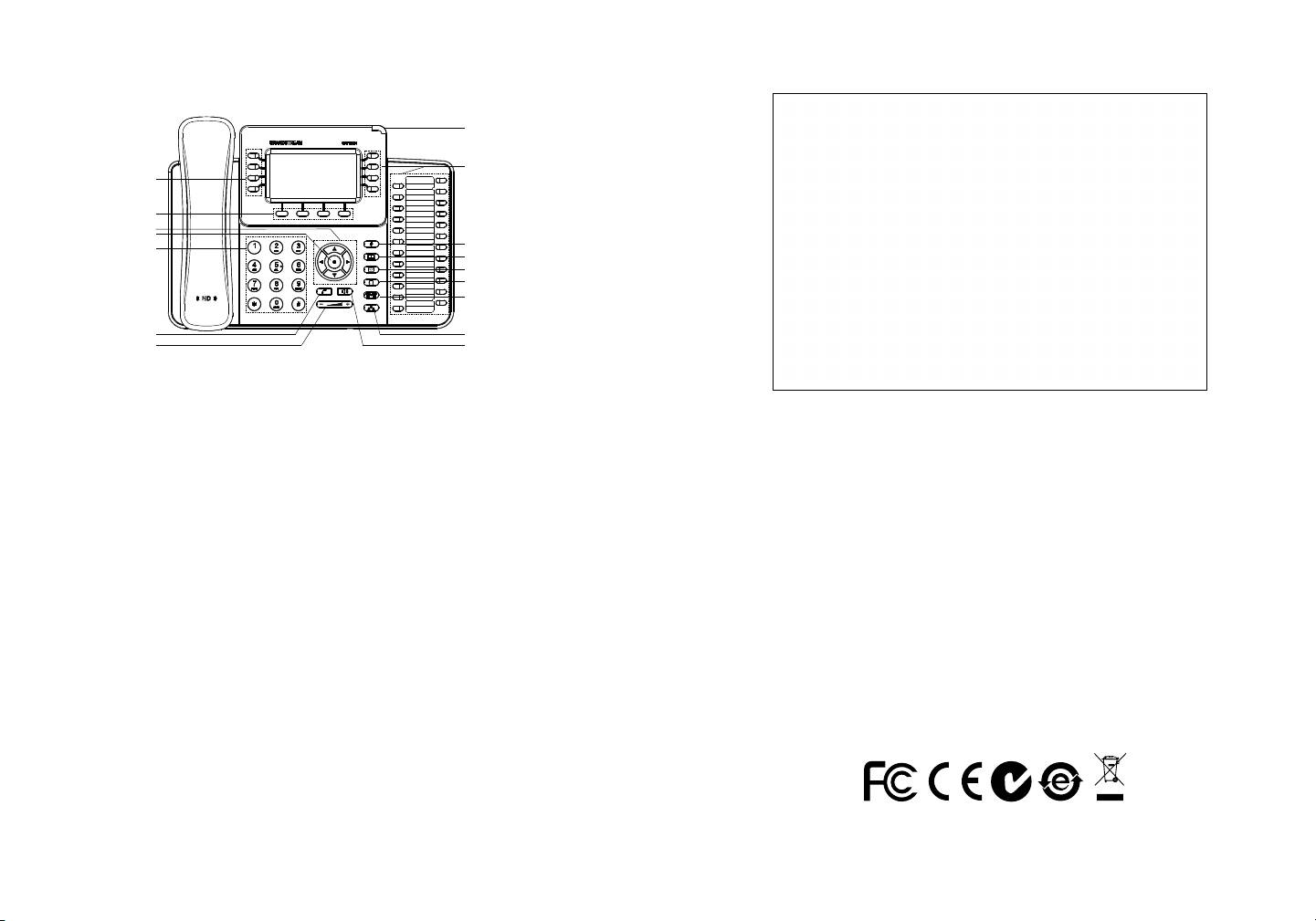

Tipps für die Benutzung der Tastatur:

Mitteilungwarteanzeige

Mehrzweckschlüssel

Haupttasten

Soft Keys

Navigationstasten

Menü/OK Taste

Stumm

Standardtastatur

Telefonbuch

Nachricht

Hörer

Transfer

Senden

Konferenz

Lautstärke

Sprecher

1. Um zum Menü zu kommen, drücken Sie die runde MENU-Taste;

Kongurieren Sie das GXP2124 über die Tastatur:

2. Navigieren Sie im Menü über die UP/DOWN- bzw. LINKS/RECHTS-Tasten;

1. Schließen Sie alle aktuellen Funktionen des Telefons;

3. Drücken Sie die runde MENU-Taste, um die Menüauswahl zu bestätigen;

2. Drücken Sie “MENU”, um ins Menü zu gelangen;

4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden An-

ruf, wenn der Hörer abgenommen wird oder wenn länger als 60 Sekunden keine

3. Wählen Sie MENU -> Cong, um die Einstellungen für SIP Proxy, Outbound

Taste gedrückt wurde.

Proxy, SIP Benutzer-ID, SIP Authentizierungs-ID und SIP Passwort zu kongu-

rieren;

KONFIGURIERUNG DES TELEFONS:

4. Folgen Sie den Menüoptionen, um die Basisfeatures Ihres Telefons zu kongu-

rieren – zum Beispiel die IP-Adresse, falls Sie ein statisches IP benutzen. Weitere

Kongurieren Sie das GXP2124 über einen Webbrowser:

Informationen nden Sie in der Gebrauchsanleitung des GXP2124;

1.Vergewissern Sie sich, dass das Telefon voll aufgeladen und mit dem Internet

5. Bitte kontaktieren Sie Ihren Internettelefonie-Provider für zusätzliche Einstel-

verbunden ist;

lungen, die für die Kongurierung Ihres Telefons nötig sein könnten.

2. Drücken Sie “MENU”, um ins Telefonmenü zu gelangen;

3. Drücken Sie die Tasten mit dem Pfeil nach unten bis “Status” und drücken Sie

die “MENU”-Taste, um die IP-Adresse anzuzeigen;

4. Geben Sie die IP-Adresse des Telefons in Ihren PC-Browser ein;

Achtung: Eine ausführliche Gebrauchsanweisung können Sie unter:

http://www.grandstream.com/support

5. Das Administrator-Passwort ist “admin”; das Endbenutzer-Passwort ist “123”.

herunterladen.

29

30

IT

PRECAUZIONI:

GXP2124 non è precongurato per supportare o ef-

AVVERTENZA:

NON spegnere/accendere il GXP2124 mentre i LED lampeg-

giano durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe

fettuare chiamate di emergenza a qualsiasi tipo di

comportare il danneggiamento del rmware e il malfunzionamento dell’unità.

ospedale, struttura giudiziaria, unità di assistenza

AVVERTENZA: Usare solo l’alimentatore incluso nella confezione del

medica (“Servizi di emergenza”) o a qualsiasi altro tipo

GXP2124. L’uso di un alimentatore alternativo non idoneo potrebbe danneggiare

l’unità.

di servizio di emergenza. È necessario effettuare ac-

PANORAMICA:

cordi supplementari per accedere ai Servizi di emer-

genza. È a Vostra esclusiva responsabilità acquistare

Il GXP2124 è un telefono IP di livello aziendale con LCD graco retroilluminato

240x120, 4 linee, 4 tasti funzione, 24+4 tasti BLF, porte dual network con PoE,

servizi di telefonia internet conformi con SIP, congu-

teleconferenza a 5 ed EHS (Electronic Hook Switch). Il GXP2124 offre potenzialità

rare GXP2124 correttamente per usare tale servizio

audio HD di qualità superiore, caratteristiche all’avanguardia, informazioni per-

sonalizzate e servizio applicativo personalizzabile, autoprovisioning per agevolare

ed effettuare test periodici della congurazione per

la gestione, protezione di sicurezza di livello avanzato per la privacy e vasta in-

assicurarsi che funzioni in modo idoneo. Se non si

teroperabilità con la maggior parte dei dispositivi SIP di terzi e delle principali piat-

taforme IP PBX/Soft Switch/IMS. È la soluzione ideale per le aziende che cercano

effettua ciò, è Vostra responsabilità acquistare servizi

un telefono IP multilinea di qualità elevata, ricco di funzionalità e di tasti program-

telefonici ssi o wireless tradizionali per accedere ai

mabili per le varie linee.

Servizi di emergenza.

CONTENUTO DELLA CONFEZIONE:

GRANDSTREAM NON FORNISCE COLLEGA-

MENTI AI SERVIZI DI EMERGENZA ATTRAVER-

SO GXP2124. NÈ GRANSTREAM NÈ I SUOI RE-

SPONSABILI, DIPENDENTI O AFFILIATI POSSONO

ESSERE RITENUTI RESPONSABILI DI QUAL-

1 x GXP2124 1 x ricevitore

1 x alimentatore 5V

SIASI RECLAMO, DANNO O PERDITA , E DI QUAL-

SIASI AZIONE LEGALE DERIVI DA TALI RECLAMI

O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI

USARE IL GXP2124 PER CHIAMATE AI SERVIZI DI

EMERGENZA E ALL’IMPOSSIBILITÀ DI EFFETTU-

1 x cavo telefonico1 x cavo ethernet

1 x guida introduttiva rapida

ARE ACCORDI SUPPLEMENTARI PER ACCEDERE

AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL

PARAGRAFO PRECEDENTE.

1 x montaggio a parete1 x supporto per telefono

31

32

Installazione del telefono (supporto telefono):

MONTAGGIO TELEFONO:

Per installare il telefono sul tavolo con il supporto telefono, ssare il sup-

porto alla base del telefono dove si trova un alloggiamento per tale supporto

(metà superiore, parte inferiore).

CONNESSIONE DEL TELEFONO:

Slot per montaggio

a parete o supporto

Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-

telefono

oni di installazione.

Installazione del telefono (montaggio a parete):

1. Fissare il telefono alla parete attraverso il foro di montaggio a parete;

Porta PC

Porta ricevitore

2. Estrarre l’aletta dal ricevitore (Si veda la gura di seguito);

3. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto

in modo da poter sostenere il telefono mentre è montato a parete (Si veda la gura

di seguito).

Porta LAN Alimentazione Porta cufa auricolare

Per impostare il GXP2124, seguire la seguente procedura:

Supporto ricevitore

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico;

Aletta con estensione

2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router

verso l’alto

(lato LAN del router) usando un cavo ethernet;

3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare

Aletta con estensione

l’alimentatore a una presa elettrica;

verso il basso

4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o

all’aggiornamento del rmware. Prima di continuare, attendere che il display vi-

sualizzi data/ora;

5. Usando il server web del telefono o il menu di congurazione del tastierino nu-

merico, è possibile inoltre congurare il telefono usando o un IP statico o un DHCP.

33

34

Consigli per l’uso del tastierino:

Messaggio Indicatore in attesa

Tasto multifunzione

Tasti linea

Tasti funzione

Tasti di navigazione

Tasto Menu/OK

Mute

Tastierino Standard

Rubrica

Messaggio

Cua auricolare

Trasferimento

Invia

Conferenza

Regolatore di volume

Altoparlante

1. Per accedere al MENU, premere il pulsante circolare MENU;

2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT;

Congurazione del GXP2124 mediante il tastierino:

3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel

menu;

1. Assicurarsi che il telefono sia in stato di attesa (modalità idle);

4. Il telefono esce automaticamente dalla modalità MENU quando arriva una chia-

2. Premere il pulsante ”MENU” per accedere al tastierino MENU per congurare

mata, quando il telefono è sganciato o quando la modalità MENU non è usata per

il telefono;

60 sec.

3. Selezionare MENU-> Cong, per congurare le impostazioni SIP Proxy, Proxy

in uscita, SIP User ID, SIP Aut ID, SIP Password;

CONFIGURAZIONE DEL TELEFONO:

4. Seguire le opzioni del MENU per congurare le impostazioni di base del tele-

Congurazione del GXP2124 mediante un browser web:

fono - ad esempio: l’indirizzo IP se si usa un IP statico. Per ulteriori informazioni,

consultare il manuale utente della GXP2124;

1. Assicurarsi che il telefono sia in corrente e collegato a internet;

5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazi-

2. Premere il pulsante MENU per accedere al menu del telefono;

oni supplementari che possono essere necessarie per la congurazione del tele-

fono.

3. Premere la freccia “giù” per portarsi su “Stato” e premere il pulsante MENU per

visualizzare l’indirizzo IP;

4. Digitare l’indirizzo IP del telefono nel browser del vostro PC;

5. La password amministratore predenita è ”admin”; la password predenita per

Nota: Scaricare il manuale utente dettagliato da:

l’utente nale è “123”.

http://www.grandstream.com/support

35

36

RU

ПРЕДВАРИТЕЛЬНЫЕ УСЛОВИЯ:

ПРЕДУПРЕЖДЕНИЕ: НЕ ДОПУСКАЕТСЯ включать и выключать GXP2124

GXP2124 не предназначен для поддержки и выполнения

при мигающих индикаторах во время запуска системы или обновлении

срочных звонков в медицинские учреждения, правоохра-

встроенных программ. Возможно повреждение встроенных программ, что

нительные органы, учреждения здравоохранения (“Экстр-

приведет к поломке устройства.

енные службы”) и в какие-либо другие экстренные

ПРЕДУПРЕЖДЕНИЕ: Следует использовать только адаптер питания, вход-

службы. Для доступа к экстренным службам необходимо

ящий в комплект поставки GXP2124. Использование другого не отвечающего

требованиям адаптера может привести к повреждению устройства.

предпринять дополнительные меры. Приобретение SIP-

совместимой услуги Интернет-телефонии, надлежащая

ОБЩИЙ ОБЗОР:

конфигурация GXP2124 для использования данной

GXP2124 представляет собой IP- телефон промышленного класса, осна

щенный графическим ЖКД 240x120 с подсветкой, 4 кнопками линии, по

услуги и периодическая проверка конфигурации с

ддерживающими до 4 учетных записей SIP, 4 специальными контекстно-

целью подтверждения правильности работы являются

зависимыми программируемыми (на языке XML) кнопками, 24+4 программ

обязанностью заказчика. Если это не сделано, то для

ируемыми на языке XML кнопками быстрого набора/индикаторами занятой

доступа к экстренным службам необходимо подключиться

линии, сдвоенными сетевыми портами со встроенным PoE, пятисторонней

конференцсвязью и электронным микролифтом (EHS). GXP2124

к услугам беспроводной или проводной телефонной связи.

обеспечивает превосходное качество звука высокой четкости, обладает

богатым набором передовых телефонных функций, персонализированной

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К

информацией и настраиваемым сервисом приложений, автоматизированным

ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GXP2124. КРОМЕ ТОГО,

резервированием для легкого запуска, использует передовые

технологии защиты от прослушивания, совместим с большинством SIP-

НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ,

устройств других производителей и ведущими IP-платформами PBX/SoŌ Switch/

СОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА НЕ

IMS. Он является идеальным решением для промышленных пользователе

НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХ-ЛИБО

й, которым необходим высококачественный, многоканальный IP- телефо

ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ

н с широким набором функций и большим количеством кнопок расширения.

ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ТРЕБОВАНИЙ ИЛИ

КОМПЛЕКТ ПОСТАВКИ:

ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ

ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ

ИСПОЛЬЗОВАТЬ GXP2124, ЧТОБЫ СВЯЗАТЬСЯ С

АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ

СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ,

ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В

1 x корпус GXP2124

1 x телефонная трубка

1 x краткое руководство

пользователя

СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ.

1 x кабель Ethernet

1 x телефонный шнур

1 x адаптер питания 5 В

1 x подставка для крепежа на стену1 x подставка для телефона

37

38

УСТАНОВКА ТЕЛЕФОНА:

Установка телефона (на подставке):

Для настольной установки телефона на подставке прикрепите подставку к

нижней части телефона с прорезью для подставки.

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Посадочное место

для телефонной

подставки и подс-

тавки для крепежа

на стену

Порт ПК

Порт для

Установка телефона (на стене):

трубки

1. Присоедините подставку для крепежа на стену в посадочное место на

тыльной стороне телефона;

2. Закрепите телефон на стене в специальном отверстии в стене;

Порт LAN

Питание Порт для гарнитуры

3. Вытащите контакт из подставки телефона (см. рисунок ниже);

Настройка GXP2124 производится следующим образом:

4. Проверните контакт и вставьте его обратно в отверстие так, чтобы доста-

точно пространства при установке телефона на стене (см. рисунок ниже).

1. Соедините шнуром телефонную трубку и корпус;

2. С помощью кабеля Ethernet подключите порт LAN телефона и гнездо RJ-45

Телефон в неподвижном

узла/выключателя или маршрутизатора (со стороны LAN маршрутизатора);

состоянии

3. Подключите вилку выхода 5 В постоянного тока к гнезду питания телефона;

Контакт с расширением

вставьте адаптер питания в электрический выход. Если на этапе два

вверх

используется переключатель PoE, этот этап можно пропустить;

4. На ЖК-дисплее появится информация о настройке и обновлении

Контакт с расширением

встроенных программ. Перед дальнейшими действиями подождите, пока на

вниз

дисплее появится дата и время;

5. Далее с помощью встроенного веб-сервера или меню настройки клавиатуры

можно производить настройку телефона через статический IP или DHCP.

39

40

Советы по использованию клавиатуры:

Индикатор ожидания

сообщений

Многофункциональные

Линейные клавиши

клавиши

Функциональн

ые клавиши

Клавиши навигации

Стандартная

Без звука

клавиатура

Телефонная книга

Клавиша меню/OK

Сообщение

Гарнитура

Передача

Отправить

Конференция

Громкость

Динамик

1. Для доступа к МЕНЮ нажмите круглую кнопку МЕНЮ;

2. Навигация по меню осуществляется с помощью кнопок ВВЕРХ/ВНИЗ и

Настройка GXP2124 с помощью клавиатуры:

ВПРАВО/ВЛЕВО;

3. Для подтверждения выбора меню нажмите круглую кнопку МЕНЮ;

1. Убедитесь, что телефон не активен;

4. При входящем звонке, снятии с подставки, или если режим МЕНЮ не

2. Для доступа к вариантам меню для настройки телефона нажмите кнопку

активен в течение 60 секунд, телефон автоматически выйдет из режима

“МЕНЮ”;

МЕНЮ.

3. Для конфигурации настроек SIP Proxy, Outbound Proxy, SIP User ID, SIP

Auth ID, SIP Password выберите МЕНЮ->Cong;

НАСТРОЙКА ТЕЛЕФОНА:

4. Для настройки основных функций телефона используйте варианты МЕНЮ

Настройка GXP2124 с помощью веб-обозревателя:

– например: IP-адрес при использовании статического IP. Подробности

приведены в руководстве пользователя GXP2124;

1.Проверьте, подключен ли телефон к питанию и к Интернету;

5. Дополнительные настройки, которые могут быть необходимы для

2. Для перехода в меню телефона нажмите кнопку МЕНЮ;

конфигурации телефона, можно получить, обратившись к провайдеру по

обслуживанию Интернет-телефонии.

3. Нажимайте кнопку со стрелкой ‘вниз” до положения “Состояние” и нажмите

кнопку МЕНЮ, чтобы проверить IP-адрес;

4. Введите IP-адрес в обозреватель ПК (См. рисунок справа);

5. Пароль администратора по умолчанию: “admin”; пароль конечного поль-

Примечание. Подробное руководство пользователя можно загрузить здесь.

зователя по умолчанию: “123”.

http://www.grandstream.com/support

41

42
