Grandstream GXP2160 Quick Installation Guides: инструкция

Grandstream Networks, Inc.

126 Brookline Ave, 3rd Floor

Boston, MA 02215

Voice: (617) 566-9300

Fax: (617) 249-1987

www.grandstream.com

GXP2160 Enterprise IP Phone

Quick Installation Guide

For Warranty and RMA information, please visit www.grandstream.com

Content

English...............................................................................1

简体中文..........................................................................7

Español............................................................................13

Français...........................................................................19

Deutsch............................................................................25

Italiano.............................................................................31

Русскй.............................................................................37

EN

PRECAUTIONS:

The GXP2160 is not pre-congured to support or

WARNING: Please DO NOT power cycle the GXP2160 during system boot

up or rmware upgrade. You may corrupt rmware images and cause the unit to

carry emergency calls to any type of hospital, law

malfunction.

enforcement agency, medical care unit (“Emergency

WARNING:

Use only the power adapter included in the GXP2160 package.

Service(s)”) or any other kind of Emergency Service.

Using an alternative non-qualied power adapter may possibly damage the unit.

You must make additional arrangements to access

OVERVIEW:

Emergency Services. It is Your responsibility to pur-

chase SIP-compliant Internet telephone service, prop-

GXP2160 is a next generation enterprise grand IP Phone that features up to 6

lines, 4.3 inch LCD, 5 XML programmable context-sensitive soft keys, dual Gigabit

erly congure the GXP2160 to use that service, and

network ports, integrated PoE and Bluetooth, 5-way conference, and Electronic

periodically test your conguration to conrm that it

Hook Switch(EHS). The GXP2160 also supports automated provisioning for easy

deployment, advanced security protection for privacy, and broad interoperability

works as You expect. If You do not do so, it is Your re-

with most 3rd party SIP devices and leading SIP/NGN/IMS platforms.GXP2160 is

sponsibility to purchase traditional wireless or landline

the perfect choice for enterprise users looking for a high quality, feature rich multi-

line executive IP phone with advanced functionalities and performance.

telephone services to access Emergency Services.

PACKAGE CONTENTS:

GRANDSTREAM DOES NOT PROVIDE CON-

GRANDSTREAM GXP2160

NECTIONS TO EMERGENCY SERVICES VIA THE

GXP2160. NEITHER GRANDSTREAM NOR ITS

OFFICERS, EMPLOYEES OR AFFILIATES MAY

12V

BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR

LOSS, AND YOU HEREBY WAIVE ANY AND ALL

1 x GXP2160 Main Case 1 x Handset

1 x 12V Power adapter

SUCH CLAIMS OR CAUSES OF ACTION ARISING

FROM OR RELATING TO YOUR INABILITY TO USE

THE GXP2160 TO CONTACT EMERGENCY SER-

VICES, AND YOUR FAILURE TO MAKE ADDITION-

AL ARRANGEMENTS TO ACCESS EMERGENCY

1 x Phone Cord1 x Ethernet Cable

1 x Phone Stand

SERVICES IN ACCORDANCE WITH THE IMMEDI-

ATELY PRECEDING PARAGRAPH

.

1 x Quick Installation

Guide / 1 x GPL license

1 x Wall Mount

BLF Labels

1 2

PHONE SETUP:

Slots for the

wall mount and

Cover

Label

phone stand

GRANDSTREAM GXP2160

Installing the Phone (Wall Mount):

1. Attach the wall mount to the slot on the back of the phone.

2. Attach the phone to the wall via the wall mount hole.

3. Pull out the tab from the handset cradle (See gure below).

4. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

Handset rest

CONNECTING THE PHONE:

Tab with extension up

USB Port

Tab with extension down

Installing the Phone (Phone Stand):

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand (upper part,

bottom part).

Installing BLF Paper Label:

1. Install the paper label under the plastic notches on the phone and gently lay the

paper down on the phone surface.

2. Install the plastic cover over the paper label by inserting the cover under the

plastic notches on the phone.

PC Port LAN Port Power Headset Port Handset Port

3 4

PHONE CONFIGURATION:

Congure the GXP2160 using Web Browser:

1. Ensure your phone is powered up and connected to the Internet.

2. Press the UP button to see the IP address.

3. Type the phone’s IP address in your PC browser (See gure on right).

4. The default administrator username and password are “admin”; the default end-

user username is “user“ and the password is “123”.

Tips For Using the Keypad:

Congure the GXP2160 using the Keypad:

1. Make sure the phone is idle.

2. Press the MENU button to access the keypad MENU to congure the phone.

3. Select MENU-> Phone-> SIP-> Account to congure settings for SIP Proxy,

Outbound Proxy, SIP User ID, SIP Auth ID and SIP Password.

4. Follow MENU options to congure the basic features of the phone. For ex-

ample: the IP address if using a static IP. For details, please check GXP2160

User Manual.

1. To access the MENU, press the round MENU button.

5. Please contact your ITSP (Internet Telephony Service Provider) for additional

settings that may be necessary to congure the phone.

2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.

3. Press the round MENU button to conrm a menu selection.

4. The phone automatically exits MENU mode with an incoming call, the phone

goes off-hook or the MENU mode is left idle for 60 seconds.

5 6

To setup the GXP2160, follow the steps below:

1. Connect the handset and main phone case with the phone cord.

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

router (LAN side of the router) using the Ethernet cable.

3. Connect the 12V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet.

4. The LCD will display provisioning or rmware upgrade information. Before con-

tinuing, please wait for the date/time display to show up.

5. Using the phone embedded web server or keypad conguration menu, you can

further congure the phone using either a static IP or DHCP.

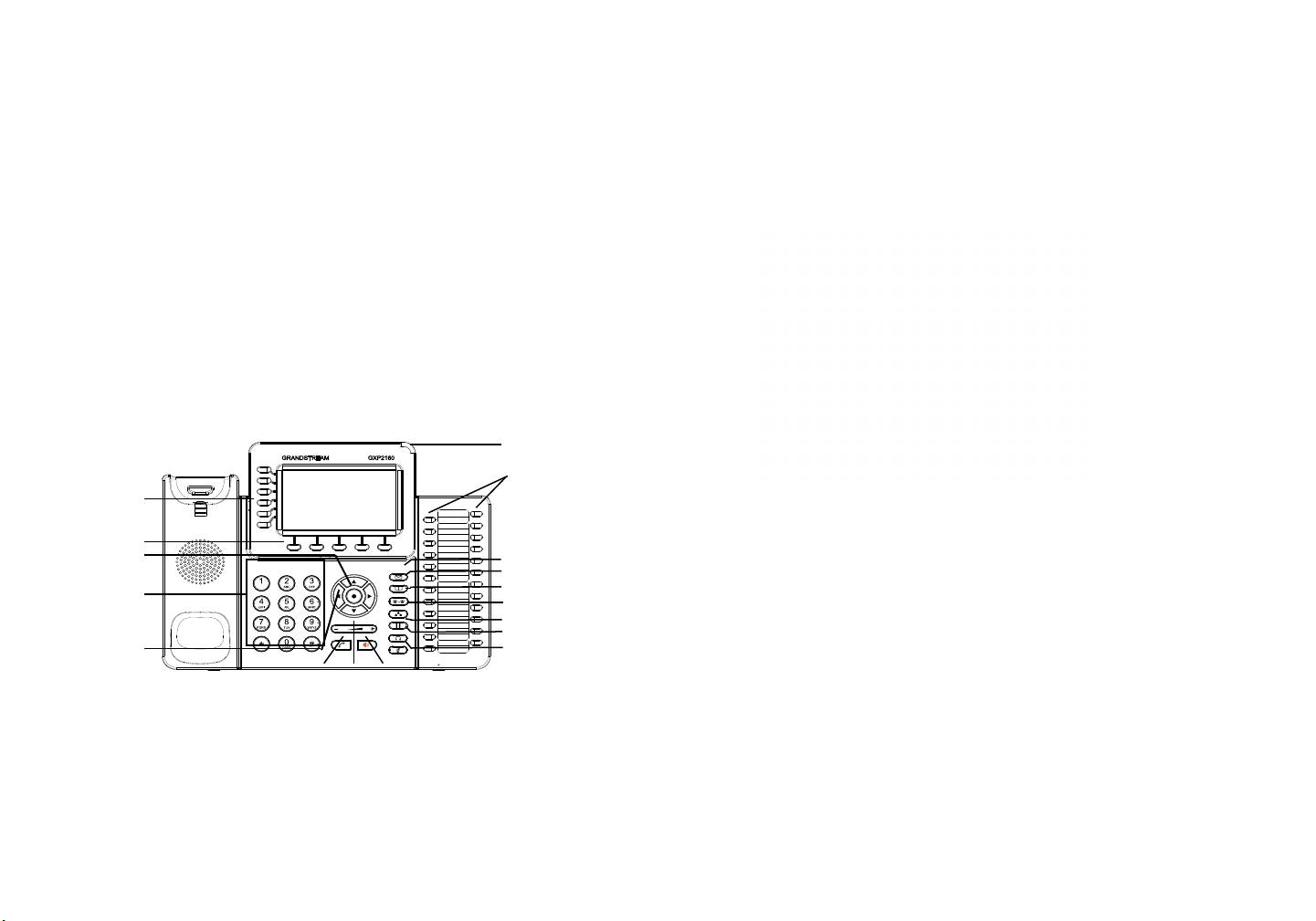

Message Waiting

Indicator

Multi-Purpose

keys

Line keys

Soft keys

Menu/OK Key

Message

Contacts

Transfer

Standard Keypad

Conference

Hold

Headset

Navigation keys

Mute

Send

Volume

Speaker

Note: For the detailed user manual, please download from:

http://www.grandstream.com/support

This product is covered by one or more of the U.S. patents (and any foreign patent

counterparts thereto) identied at www.cmspatents.com.

ZH

注意事项:

GXP2160不预设对医院，执法机构，医疗中

警告: 请不要在设备启动未完成或设备升级软件时断开电源，因为如刚才所述的

操作会导致话机本身的程序损坏，进而导致设备无法启动。

心(急救服务)以及各种紧急服务的紧急通话服

务。用户必须自行设定紧急通话功能。用户必

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

有可能对设备造成损害。

须自行购买SIP兼容的网络电话服务，正确地

设定GXP2160使用该服务，并定期测试您的

产品概览:

配置以确保GXP2160如预期工作，否则请购

GXP2160是一款新一代企业级IP电话。GXP2160具有6个SIP账号,6条线路通

买传统无线或有线电话服务来拨打紧急通话。

讯，4.3英寸LCD显示屏，5个可编辑XML应用程序软按键。GXP2160有2个

10/100/1000Mbps自适应交换式以太网接口（支持PoE供电），支持蓝牙功能

以及最多五方会议，具有优异的高清晰语音质量和丰富完备的电话功能。它支持

自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广泛兼

容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求品质的企业用户来说，

Grandstream Networks 公司的GXP2160不支

GXP2160将是理想的选择。

持紧急通话服务。 Grandstream Networks 公

司、其管理者和员工以及其相关机构对此所造

设备包装清单:

成的任何索赔、损失或者损害都不负有任何法

GRANDSTREAM GXP2160

律追究责任。在此，您将无权对任何以及所有

12V

由于无法通过GXP2160拨打紧急电话以及没

有遵照前段文字描述而造成紧急通话失败的事

电源适配器 （1个）

件提出诉讼。

GXP2160 话机（1台） 电话手柄（1个）

桌面支架 （1个）

网线 （1根） 手柄连线（1根）

快速安装手册（1本）/

GPL许可证（1本）

墙体支架（1个）

BLF标贴

7 8

安装电话:

安装BLF标贴：

1. 将纸质BLF标贴轻轻放入话机上的BLF卡槽，使纸质标贴与卡槽完全对齐放好；

2. 将塑料保护卡插入电话上的塑料卡槽中，覆盖在纸质BLF标贴上。

墙体支架与桌

BLF保护卡

BLF标贴

面支架插槽

GRANDSTREAM GXP2160

安装电话 (墙体支架):

1. 将墙体支架插入电话背面的支架插槽中；

2. 通过墙孔将电话固定在墙上；

3. 如下图所示，将话机手柄槽下方的扣机零件取出；

电话的连接:

4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支

架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

话机手柄插槽

USB端口

凸出处向上

凸出处向下

安装电话 (桌面支架):

将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不同

的插槽用于不同的倾斜角度。

PC端口

网络连接端口 5V电源 耳机

手柄

9 10

电话的配置:

通过WEB浏览器配置GXP2160:

1. 请确保电话的电源及网络连接；

2. 按下“上”方向键，此时电话屏幕显示话机IP地址；

3. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；

4.如右图所示，请输入密码登陆。默认管理员用户名和密码是“admin”；默认终

端用户名是“user”，密码是“123”。

使用GXP2160键盘:

信息指示灯

通过键盘配置GXP2160:

1. 确保电话处于空闲状态；

2. 按下菜单/确定按键进入菜单选项；.

3. 选择菜单->话机->SIP->账号，输入SIP服务器、SIP用户名、密码等账号信息，

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；

注册新的SIP账号；

2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；

4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP2160

产品用户手册获得更多详细配置信息；

3. 按下菜单/确定按键确定选项；

5. 如有其他需要的设置，请联系您的服务提供商。

4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之

后，电话将自动退出菜单选项。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

http://www.grandstream.com/support

11 12

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网

络接口）；

3. 用电源适配器连接电话电源接口和交流电源插座；

4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；

5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，

从而获得网络连接。

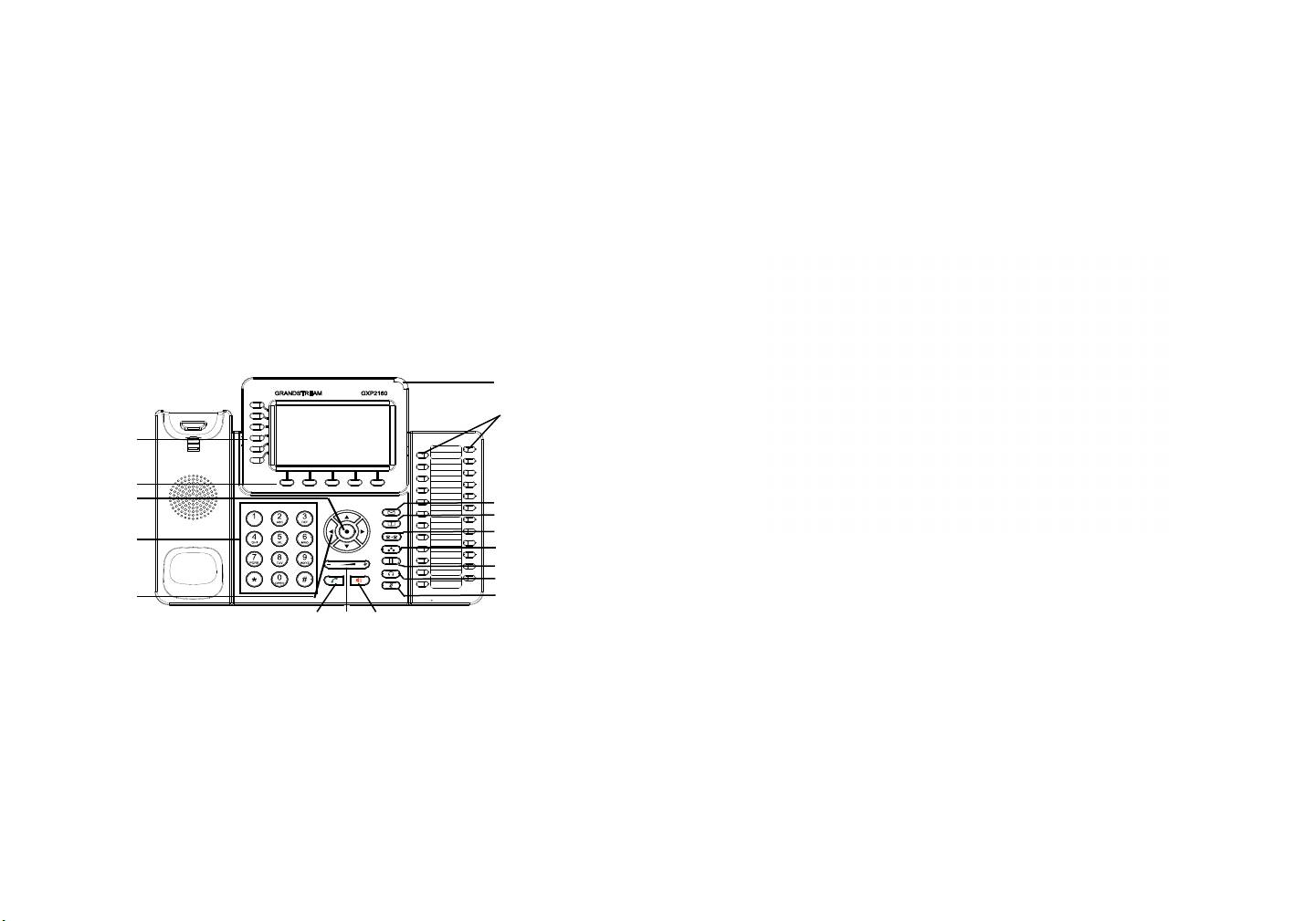

多功能按键

线路键

软按键

菜单/确认键

信息

电话薄

转接

标准键盘

会议

保持

耳机

导航键

静音

发送 音量 免提

ES

PRECAUCIONES:

El GXP2160 no esta pre-congurado para soportar o

ADVERTENCIA: No apague el GXP2160 cuando las luces indicadoras se

realizar llamadas de emergencia a ningún tipo de hospital,

encuentren en estado intermitente al momento de iniciar el equipo o actualizar

el rmware. Esto podría ocasionar que la unidad no continúe funcionando

agencia policial, unidad de cuidado medico o cualquier otro

correctamente.

servicio de emergencia. Es su responsabilidad contratar un

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete

servicio de telefonía de Internet compatible con el protocolo

del GXP2160. Utilizar un adaptador de poder alternativo no certicado podría

SIP, congurar el GXP2160 para utilizar dicho servicio y

dañar su unidad.

periódicamente probar esta conguración para conrmar

INFORMACIÓN GENERAL:

que este trabajando como usted espera. Si es requisito no

El GXP2160 es la proxima generación de teléfono empresarial IP que cuenta

es completado, es su responsabilidad contratar un servicio

con un máximo de 4 líneas,pantalla TFT LCD a color 4.3 pulgadas, 5 teclas

suaves programables por XML, puertos de red Gigabit duales, PoE y Bluetooth

de telefonía ja o celular para tener acceso a servicios de

integrado, conferencia de 5 vías y descuelgue electrónico (EHS). El GXP2160

emergencia.

ofrece una calidad de audio superior de alta denición,con funcionalidades de

telefonía avanzada, protección de privacidad, y una amplia interoperabilidad con

la mayoría de los dispositivos SIP de terceras partes y plataformas lideres SIP/

GRANDSTREAM NO PROVEE CONEXIONES A

NGN/IMS. El GXP2160 es la elección perfecta para los usuarios empresariales

SERVICIOS DE EMERGENCIA A TRAVÉS DEL GXP2160.

que buscan una alta calidad , es un teléfono IP ejecutivo milti-lineas con todas las

NI GRANDSTREAM NI NINGUNO DE SUS OFICIALES,

funciones y prestaciones avanzadas.

EMPLEADOS O AFILIADOS SON RESPONSABLES DE

CONTENIDO DEL PAQUETE:

NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO

GRANDSTREAM GXP2160

PUEDA OCASIONAR Y MEDIANTE ESTE COMUNICADO

12V

USTED RENUNCIA A CUALQUIER RECLAMO O

CONSECUENCIA PROVENIENTE O RELACIONADO

1 xAdaptador de

DE LA INHABILIDAD DE CONTACTAR SERVICIOS DE

Alimentación 12V DC

EMERGENCIAS CON EL GXP2160 Y SU FALTA DE NO

1 x Base Principal

1 x Auricular

HABER HECHO LOS ARREGLOS DE LUGAR PARA

ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE

ACUERDO CON EL PÁRRAFO ANTERIOR.

1 x Soporte de Teléfono

1 x Cable Ethernet

1 x Cable Telefónico

1 x Guia de Instalación

Rapida / 1 x La licencia GPL

1 x Montura de Pared

BLF Etiqueta

13 14

TELEFONINSTALLATION:

Installation der BLF Papierstreifen:

1. Installieren Sie den Papierstreifen, indem Sie diesen vorsichtig in die vorgeseh-

ene Aussparrung am Telefon drücken;

2. Legen Sie die Plastikabdeckung über den Papierstreifen und achten Sie da-

rauf, dass Papier- und Plastikstreifen unter die Kunststoffnasen am Telefon ge-

drückt werden können.

Eingebauter Steckplatz

für die Wandhalterung

und den Standfuß

BLF Abdeckung

BLF Streifen

GRANDSTREAM GXP2160

Installation des Telefons (Wandmontage):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür

vorgesehenen Steckplätze ein.

2. Zur Montage des Telefons an der Wand, nutzen Sie bitte die dafür vorgesehenen

Montagelöcher.

3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus ( Siehe

untere Skizze)

4. Drehen Sie das Sicherungsplättchen um 180° und und stecken Sie es wieder

in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass

die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

untere Skizze)

Auage für die Hör-Sprecheinheit

USB Anschluss

Position für das

Sicherungsplättchen bei

Wandmontage

Position für das

Sicherungsplättchen bei

Anschluss für die

normaler Nutzung

Hör-Sprecheinheit

Installation des Telefons (Wandmontage)

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß

in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.

Netzwerkanschluss

PC-Anschluss

Stromanschluss

Headset-Anschluss

(Ethernet)

27 28

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbind-

ung besteht.

2.Drücken Sie die UP Taste um die IP Adresse zu sehen.

3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers

ein. (Siehe Skizze rechts).

4. Der voreingestellte Administrator-Benutzername sowie das voreingestellte

Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“,

das Passwort ist „123“.

Tipps zur Konguration über das Tastenfeld:

Nachrichtenanzeige

Konguration Des Telefons Über Das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.

2. Drücken Sie die MENÜ Taste, um in das Kongurationsmenü des Telefons zu

gelangen.

3. Wählen Sie MENÜ > Telefon > SIP > Konto, um die Einstellungen für SIP

Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentizierungs-ID, sowie das SIP

Passwort zu kongurieren.

1. Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die MENÜ-Taste.

4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons

kongurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische

2. Navigieren Sie durch das Menü mit den Tasten AUF/AB und LINKS/RECHTS.

(feste) IP Adresse genutzt wird. Weitere Kongurationsdetails nden Sie im

Benutzerhandbuch des GXP2160.

3. Drücken Sie die runde Menütaste, um eine Auswahl zu bestätigen.

5. Bitte kontaktieren Sie Ihren Internet-Service-Provider, um weitere, für die

Konguration notwendige, Einstellungen zu erfahren.

4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden

Anruf, wenn der Hörer abgenommen oder wenn länger als 60 Sekunden keine

Bitte beachten Sie: Das erweiterte Benutzerhandbuch erhalten Sie unter:

Taste gedrückt wird.

http://www.grandstream.com/support

29 30

Das Telefon schrittweise zusammenbauen:

KONFIGURATION des TELEFONS

Konguration des GXP2160 via Web-Browser:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel

in die dafür vorgesehenen Steckplätze stecken.

2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür

vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem

RJ45 Stecker.

3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die

Steckdose.

4. Am Display werden Informationen zum Provisionierungsvorgang sowie zur

Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen bis am

Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das

Telefon via integrierten Web-Server oder über die Telefontasten kongurieren.

Multifunktionstasten

Leitungstasten

Menü /

Soft-Tasten

Bestätigungstaste

Nachricht

(OK Taste)

Kontakte

Verbinden

Standard-Tasten

Konferenz

Halten

Hör-Sprecheinheit

Navigationstasten

Stumm

Senden

Lautstärke

Lautsprecher

IT

PRECAUZIONI:

GXP2160 non è precongurato per supportare o

ATTENZIONE:

NON spegnere/accendere il GXP2160 durante l’avvio

effettuare chiamate di emergenza a qualsiasi tipo di

del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il

ospedale, struttura giudiziaria, unità di assistenza

danneggiamento del rmware e il malfunzionamento dell’unità.

ATTENZIONE: Usare solo l’alimentatore incluso nella confezione del

medica (“Servizi di emergenza”) o a qualsiasi altro

GXP2160. L’uso di un alimentatore alternativo non idoneo potrebbe danneggiare

tipo di servizio di emergenza. È necessario effettuare

l’unità.

accordi supplementari per accedere ai Servizi di

PANORAMICA:

emergenza. E’ a Vostra esclusiva responsabilità

GXP2160 è un telefono IP di nuova generazione caratterizzato da 6 linee, LCD da

acquistare servizi di telefonia internet conformi

4,3’’, 5 tasti funzione XML sensibili al contesto programmabili, porte di rete Gigabit

doppie, PoE e Bluetooth integrato, conferenza a 5 vie e interruttore a sgancio

con SIP, congurare GXP2160 correttamente per

elettronico (EHS). GXP2160 supporta anche funzioni automatizzate per impiego

usare tale servizio ed effettuare test periodici della

semplice, protezione della privacy e ampia interoperabilità con la maggior parte

di dispositivi SIP di terzi e piattaforme leader SIP/NGN/IMS. GXP2160 è la scelta

congurazione per assicurarsi che funzioni in modo

perfetta per utenti impresa che cercano un telefono IP esecutivo, multilinea, ricco

idoneo. Se non si effettua ciò, è Vostra responsabilità

di funzionalità e di alta qualità con funzioni e prestazioni avanzate.

acquistare servizi telefonici ssi o wireless tradizionali

CONTENUTO DELLA CONFEZIONE:

per accedere ai Servizi di emergenza.

GRANDSTREAM GXP2160

GRANDSTREAM NON FORNISCE COLLEGAMENTI

AI SERVIZI DI EMERGENZA ATTRAVERSO GXP2160.

12V

NÈ GRANSTREAM NÈ I SUOI RESPONSABILI,

DIPENDENTI O AFFILIATI POSSONO ESSERE

1 x Case unità principale

1 x Ricevitore

1 x Alimentatore 12V

RITENUTI RESPONSABILI DI QUALSIASI

GXP2160

RECLAMO, DANNO O PERDITA, E DI QUALSIASI

AZIONE LEGALE DERIVANTE DA TALI RECLAMI

O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI

USARE IL GXP2160 PER CHIAMATE AI SERVIZI

1 x Cavo Ethernet 1 x Cavo Telefonico

1 x Supporto Telefono

O DI STRINGERE ACCORDI SUPPLEMENTARI

PER ACCEDERE AI SERVIZI DI EMERGENZA IN

CONFORMITÀ AL PARAGRAFO PRECEDENTE.

1 x Guida rapida di instal-

lazione / 1 x GPL licenza

1 x Supporto montaggio a parete

BLF Etichetta

31 32

MONTAGGIO TELEFONO:

Installazione etichetta di carta BLF:

1. Installare l’etichetta di carta sotto le tacche di plastica sul telefono e applicare

delicatamente la carta sulla supercie del telefono.

2. Installare la copertura di plastica sull’etichetta di plastica inserendo la copertura

sotto le tacche di plastica del telefono.

Slot per montaggio

a parete e supporto

telefono

BLF Copertura

BLF Etichetta

GRANDSTREAM GXP2160

Installazione del telefono (montaggio a parete):

1. Fissare il supporto per il montaggio allo slot sul retro del telefono.

2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.

3. Estrarre l’aletta dal ricevitore (si veda la gura di seguito).

4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto

in modo da poter sostenere il telefono mentre è montato a parete (si veda la gura

di seguito).

CCONNESSIONE DEL TELEFONO:

Supporto del ricevitore

Aletta con estensione

Porta USB

verso l’alto

Aletta con estensione

verso il basso

Installazione del telefono (supporto telefono):

Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto

alla base del telefono dove si trova un alloggiamento per tale supporto (parte

superiore, parte inferiore).

Porta PC Porta LAN Alimentazione Porta ricevitore

Porta cufa

33 34

CONFIGURAZIONE DEL TELEFONO:

Congurazione del GXP2160 mediante un browser web:

1. Assicurarsi che il telefono sia in corrente e collegato a internet.

2. Premere il tasto UP per vedere l’indirizzo IP.

3. Digitare l’indirizzo IP del telefono nel browser del vostro PC (si veda la gura a destra).

4. Il nome utente e la password amministratore predenita sono “admin”; il nome

utente per l’utente nale predenito è “utente” e la password è “123”.

Consigli per l’uso del tastierino:

Indicatore Messaggio

in attesa

Tasti multifunzione

Tasti di linea

Tasti softkey

Congurazione del GXP2160 mediante il tastierino:

Tastierino standard

1. Assicurarsi che il telefono sia in stato di attesa (modalità idle).

Cufa

2. Premere il pulsante MENU per accedere al tastierino MENU per congurare il

Tasti per la

telefono.

navigazione

Invia

Volume

Altoparlante

3. Selezionare MENU-> Phone-> SIP-> Account, per congurare le impostazioni

Proxy SIP, Proxy in uscita, ID utente SIP, Id Aut SIP, Password SIP.

1. Per accedere al MENU, premere il pulsante circolare MENU.

4. Seguire le opzioni del MENU per congurare le impostazioni di base del telefono.

2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT.

Alcuni esempi: l’indirizzo IP se si usa un IP statico. Per ulteriori informazioni,

consultare il manuale utente di GXP2160.

3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel

menu.

5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni

supplementari che possono essere necessarie per la congurazione del telefono.

4. Il telefono esce automaticamente dalla modalità MENU quando arriva una

Nota: Scaricare il manuale utente dettagliato da:

chiamata, quando il telefono è sganciato o quando la modalità MENU non è usata

http://www.grandstream.com/support

per 60 sec.

35 36

Per impostare il GXP2160, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.

2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router

(lato LAN del router) usando un cavo ethernet.

3. Collegare il jack dell’alimentatore all’uscita 12V CC sul telefono; collegare

l’alimentatore a una presa elettrica.

4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o

all’aggiornamento del rmware. Prima di continuare, attendere che il display

visualizzi data/ora.

5. Usando il server web del telefono o il menu di congurazione del tastierino

numerico, è possibile inoltre congurare il telefono usando o un IP statico o un

DHCP.

Tasto Menu/OK

Messaggio

Contatti

Trasferimento

Conferenza

Tenere in linea

Silenzia

RU

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

GXP2160 предварительно не сконфигурирован для

ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2160 ПУТЕМ

ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или

поддержки или переноса экстренных звонков в какие-

обновления программного обеспечения. Вы можете повредить образы

либо больницы, правоохранительные органы, отделения

встроенной программы и вызвать неправильную работу устройства.

медицинской помощи (“Экстренная (-ые) Служба (-ы)”), или

ВНИМАНИЕ: Используйте только блок питания, входящий в комплект

какие-либо другие Экстренные службы. Следует выполнить

поставки GXP2160. Использование неподходящего блока питания может

вызвать повреждение устройства.

дополнительные действия для доступа к Экстренным

Службам. Вы ответственны за подключение SIP-совместимой

ОБЗОР:

интернет-телефонной службы, правильную настройку

GXP2160 представляет собой промышленный IP-телефон нового

поколения, поддерживающий до 6-ти линий, и оснащенный LCD-экраном

GXP2160 для ее использования, а также периодическое

с диагональю 4.3 дюйма, пятью XML-программируемыми контекстно-

тестирование Вашей конфигурации для проверки ее

зависимыми клавишами, двумя сетевыми портами Gigabit, встроенным

работы в соответствии с Вашими требованиями. Если Вы

PoE и Bluetooth, поддержкой режима конференции до 5 участников, и

это не сделаете, Вы будете ответственны за подключение

электронным переключателем рычага (EHS). GXP2160 также поддерживает

автоматическую инициализацию для легкого развертывания, продвинутую

традиционных беспроводных или проводных телефонных

защиту для обеспечения приватности, и широкий спектр взаимодействия с

служб для доступа к Экстренным Службам.

большинством сторонних устройств SIP и ведущих платформ SIP/NGN/IMS.

GXP - идеальный выбор для бизнес-пользователей, которым требуется

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С

высококачественный, многофункциональный управленческий IP-телефон с

продвинутым функционалом и повышенной производительностью.

ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2160.

GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И

КОМПЛЕКТ ПОСТАВКИ:

ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА

ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ

ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ

ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ

НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2160 ДЛЯ

1 x Блок питания 12В

СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ

1 x Основной

корпус GXP2160

1 x Трубка

С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА

К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С

ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

1 x Подставка под

1 x Телефонный шнур1 x Кабель Ethernet

телефон

1 x Краткие руководства по

установке / 1 x GPL лицензия

1 x Крепление на стену

37 38

GRANDSTREAM GXP2160

BLF Этикетка

УСТАНОВКА ТЕЛЕФОНА:

Установка бумажной этикетки BLF:

1. Установите бумажную этикетку под пластиковыми пазами на телефоне и

аккуратно расположите этикетку на поверхности телефона.

2. Установите пластиковую крышку поверх бумажной этикетки, установив

крышку в пластиковые пазы на телефоне.

Слоты для крепления

на стену и подставка

BLF Крышка

BLF Этикетка

GRANDSTREAM GXP2160

Установка телефона (Крепление на стену):

1. Прикрепите стенное крепление к гнезду на задней части телефона.

2. Прикрепите телефон к стене посредством отверстия стенного крепления.

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).

4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,

когда телефон прикреплен к стене (См. рисунок ниже).

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Трубка положена

USB-Порт

Контакт с расширением

вверх

Контакт с расширением

вниз

Установка телефона (Подставка) :

Для установки телефона на стол на подставке, присоедините подставку к

днищу телефона в гнездо для подставки (Верхняя часть, днище).

Порт ПК

Порт LAN Сеть Порт гарнитуры

Порт трубки

39 40

КОНФИГУРАЦИЯ ТЕЛЕФОНА:

Сконфигурируйте GXP2160 с помощью Веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет.

2. Нажмите кнопку UP, чтобы увидеть IP-адрес.

3. Введите IP-адрес Вашего телефона в браузере Вашего ПК (См. рисунок

справа).

4. Имя администратора по умолчанию - “admin”; имя конечного пользователя

- “user”, пароль - “123”.

Советы по использованию клавиатуры:

Индикатор ожидания

сообщения

Многофункциональные

клавиши

Линейные клавиши

Программируемые

клавиши

Клавиша Menu/OK

Сконфигурируйте GXP2160 с помощью клавиатуры:

Стандартная

клавиатура

1. Убедитесь, что телефон не занят.

Удержание

Трубка

2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации

Навигационные

телефона.

клавиши

3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров

Отправить

Громкость

Динамик

SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP,

Идентификатора авторизации SIP, и пароля SIP.

1. Для доступа в МЕНЮ, нажмите круглую клавишу “MENU”.

4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций

телефона. Например, IP address, если Вы используете статический IP. За

2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и

подробностями обращайтесь к Пользовательской Инструкции GXP2160.

LEFT/RIGHT.

5. Пожалуйста, обращайтесь к Вашему поставщику услуг Интернет-

телефонии за дополнительной информацией, которая может потребоваться

3. Нажмите круглую клавишу MENU для подтверждения выбора.

для конфигурации телефона.обслуживанию Интернет-телефонии.

4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке,

Примечание: Для более подробной пользовательской инструкции

снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд.

перейдите по ссылке: http://www.grandstream.com/support

41 42

Для установки GXP2160, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура.

2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или

маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.

3. Подсоедините штекер блока питания 12В DC к гнезду телефона;

подключите блок питания к сети.

4. На LCD будет выводиться информация об инициализации или обновлении

встроенной программы. Перед продолжением, пожалуйста, дождитесь

отображения экрана дата/время.

5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,

вы можете произвести дальнейшую конфигурацию телефона с помощью

статического IP или DHCP.

Сообщение

Контакты

Передать

Конференция

Выключить звук
