Fieldmann FDV 2003-E: 5. RENDELTETÉSSZERŰ HASZNÁLAT
5. RENDELTETÉSSZERŰ HASZNÁLAT: Fieldmann FDV 2003-E
HU 40
Biztonsági utasítások | Rendeltetésszerű használat | Beállítás és használat
FIGYELEM! Ütvefúráshoz használjon megfelelő fülvédőt. A túlzott hangterhelés a hallás károsodásához
vagy elveszítéséhez vezethet.
FIGYELEM! Használj a gép tartozékaként mellékelt kiegészítő markolatot. A gép feletti ellenőrzés
elveszítése súlyos személyi sérülést okozhat.
5. RENDELTETÉSSZERŰ HASZNÁLAT
A gép FDV 2003-E célja ütvefúrás tégla és beton és fában, vas, kerámia és műanyag.
Az elektronikus vezérlésű, bal/jobb forgásirányú gépek csavarbehajtásra és menetvágásra is alkalmasak.
A szerszámokat és tartozékokat kizárólag rendeltetésszerűen használja. A szerszám mindennemű más
használata szigorúan tilos.

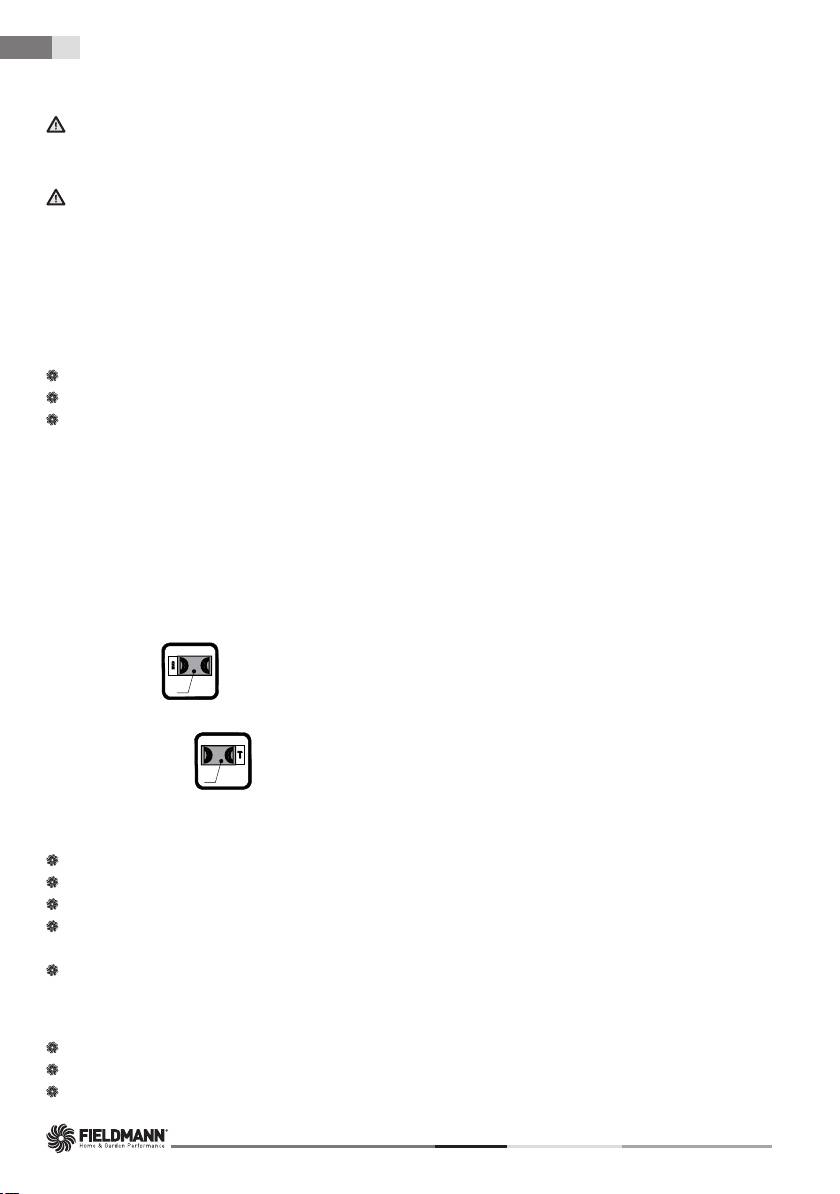

6. BEÁLLÍTÁS ÉS HASZNÁLAT
Fúrás/ütvefúrás választókapcsoló
A fúrás funkciót
FDV 2003-E
40HU Biztonsági utasítások | Rendeltetésszerű használat | Beállítás és használat
Fúrás vagy csavarbehajtás esetén: soha ne terhelje túl a motort.
Az elektromos vezetékek vagy a gép mechanikus részeinek meghibásodása esetén azonnal
kapcsolja ki a gépet, és húzza ki az elektromos hálózatból.
FIGYELEM! Ütvefúráshoz használjon megfelelő fülvédőt. A túlzott hangterhelés a hallás
károsodásához vagy elveszítéséhez vezethet.
FIGYELEM! Használj a gép tartozékaként mellékelt kiegészítő markolatot. A gép feletti
ellenőrzés elveszítése súlyos személyi sérülést okozhat.
5. RENDELTETÉSSZERŰ HASZNÁLAT
Az FDV 2001- E és FDV 2002- E gépek tégla- és betonfelületekhez ütvefúrásra, fa, fém,
kerámia és műanyag felületek esetén pedig fúrásra használhatók.
Az elektronikus vezérlésű, bal/jobb forgásirányú gépek csavarbehajtásra és menetvágásra is
alkalmasak.
A szerszámokat és tartozékokat kizárólag rendeltetésszerűen használja. A szerszám
mindennemű más használata szigorúan tilos.
6. BEÁLLÍTÁS ÉS HASZNÁLAT
Fúrás/ütvefúrás választókapcsoló
A fúrás funkciót
FDV 2001-E, FDV 2002-E
6
A választókapcsolót (6) állítsa jobbra.
Az ütvefúrás funkciót
fába vagy fémbe fúrásra használja.
6
Választókapcsolót (6) állítsa balra.
Fordulatszám szabályozás
A fordulatszámok a fordulatszám szabályozó gomb segítségével állítható be.
A fúrószár óramutatókkal szembeni forgatásához használja a fúrószár forgásirány kapcsolót.
A gép 0 és a főkapcsolóra (1) kifejtett maximális nyomás közötti változó sebességgel
működik.
A kisebb nyomás alacsonyabb fordulatszámot eredménye, aminek köszönhetően folyamatos
és ellenőrzés alatt tartható a fúrás kezdete.
Soha ne terhelje a gépet annyira, hogy leálljon.
betonba fúrásra használja.
- fába vagy fémbe fúrásra használja. A választókapcsolót (6) állítsa jobbra.
Az ütvefúrás funkciót
40HU Biztonsági utasítások | Rendeltetésszerű használat | Beállítás és használat
Fúrás vagy csavarbehajtás esetén: soha ne terhelje túl a motort.
Az elektromos vezetékek vagy a gép mechanikus részeinek meghibásodása esetén azonnal
kapcsolja ki a gépet, és húzza ki az elektromos hálózatból.
FIGYELEM! Ütvefúráshoz használjon megfelelő fülvédőt. A túlzott hangterhelés a hallás
károsodásához vagy elveszítéséhez vezethet.
FIGYELEM! Használj a gép tartozékaként mellékelt kiegészítő markolatot. A gép feletti
ellenőrzés elveszítése súlyos személyi sérülést okozhat.
5. RENDELTETÉSSZERŰ HASZNÁLAT
Az FDV 2001- E és FDV 2002- E gépek tégla- és betonfelületekhez ütvefúrásra, fa, fém,
kerámia és műanyag felületek esetén pedig fúrásra használhatók.
Az elektronikus vezérlésű, bal/jobb forgásirányú gépek csavarbehajtásra és menetvágásra is
alkalmasak.
A szerszámokat és tartozékokat kizárólag rendeltetésszerűen használja. A szerszám
mindennemű más használata szigorúan tilos.
6. BEÁLLÍTÁS ÉS HASZNÁLAT
Fúrás/ütvefúrás választókapcsoló
A fúrás funkciót
FDV 2001-E, FDV 2002-E
6
fába vagy fémbe fúrásra használja.
A választókapcsolót (6) állítsa jobbra.
Az ütvefúrás funkciót
6
Választókapcsolót (6) állítsa balra.
Fordulatszám szabályozás
A fordulatszámok a fordulatszám szabályozó gomb segítségével állítható be.
A fúrószár óramutatókkal szembeni forgatásához használja a fúrószár forgásirány kapcsolót.
A gép 0 és a főkapcsolóra (1) kifejtett maximális nyomás közötti változó sebességgel
működik.
A kisebb nyomás alacsonyabb fordulatszámot eredménye, aminek köszönhetően folyamatos
és ellenőrzés alatt tartható a fúrás kezdete.
Soha ne terhelje a gépet annyira, hogy leálljon.
betonba fúrásra használja.
- betonba fúrásra használja. Választókapcsolót (6) állítsa balra.
Fordulatszám szabályozás
A fordulatszámok a fordulatszám szabályozó gomb segítségével állítható be.
A fúrószár óramutatókkal szembeni forgatásához használja a fúrószár forgásirány kapcsolót.
A gép 0 és a főkapcsolóra (1) kifejtett maximális nyomás közötti változó sebességgel működik.
A kisebb nyomás alacsonyabb fordulatszámot eredménye, aminek köszönhetően folyamatos és ellenőrzés
alatt tartható a fúrás kezdete.
Soha ne terhelje a gépet annyira, hogy leálljon.
Tokmány
A fordított forgásirányú fúrók tokmánya minden esetben bal menetes.
A tokmány levétele előtt oldja meg a biztonsági csavart.
A csavart az óramutatók járásával megegyező irányba forgatással oldhatja meg.
Beállítás és használat | Műszaki adatok
41
HU
A tokmányba 13 mm átmérőig minden kereskedelmi szabványoknak megfelelően gyártott standard fúrószár
és hosszabbító toldat behelyezhető.
A gép a kézi használat közben végzett gyors, tokmánykulcsot nem igénylő fúrószár-cserére alkalmas
gyorsbefogó tokmánnyal felszerelt.
7. MŰSZAKI ADATOK
ÜTVEFÚRÓ :
Tápfeszültség 230 V/50 Hz
Bemenő teljesítmény 1 050 W
Fordulatszám
0-1 100/0-2 800 ot./min
Védelmi osztály II
Maximális átmérő fúrási Ø13 mm
Csatlakozókábel hossza 1,8 m
Tanúsított zajszint 104 dB(A)
Használati útmutató - nyelvi változat.
ÜTVEFÚRÓ HASZNÁLATI ÚTMUTATÓ
HU 42
Megfelelőségi nyilatkozat
8. MEGFELELŐSÉGI NYILATKOZAT
Termék / márka: ÜTVEFÚRÓ / FIELDMANN
Typ / model: FDV 2003 E . ...................................... 230 V/50 Hz/1 050 W/0-1 100/0-2 800 ford./perc/Ø13 mm
A termék megfelel az alább ismertetett előírásoknak:
Az Európai Parlament és a Tanács 2006/95/ek irányelve (2006. december 12.) a meghatározott
feszültséghatáron belüli használatra tervezett elektromos berendezésekre vonatkozó tagállami
jogszabályok összehangolásáról.
Az Európai Parlament és a Tanács 2004/108/EK irányelve (2004. december 15.) az elektromágneses
összeférhetőségre vonatkozó tagállami jogszabályok közelítéséről és a 89/336/EGK irányelv hatályon kívül
helyezéséről.
Az Európai Parlament és a Tanács 2006/42/EK irányelve (2006. május 17.) a gépekről és a 95/16/EK
irányelv módosításáról.
Az Európai Parlament és a Tanács 2002/95/ek irányelve (2003. január 27.) egyes veszélyes anyagok
elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról.
Az Európai Parlament és a Tanács 2005/88/ES irányelve.
és szabványoknak:
EN 60745-1: 2009 + A11
EN 60745-2-1: 2010
ZEK 01.2-08/12.08
EN 55014-1: 2006 + A1
EN 55014-2: 1997 + A1: 2001 + A2
EN 61000-3-2: 2006 + A1 + A2
EN 61000-3-3: 2008
EN 62233: 2008
CE jelzet: .............................................................................................................................................................................................. 14
A FAST ČR, a.s. a gyártó nevében eljárni jogosult személy.
Gyártó:
FAST ČR, a.s.
Černokostelecká 2111, 100 00 Prága 10, Cseh Köztársaság
ASZ: CZ26726548
Kelt Prágában, 2013. 05. 23-án
Név: Ing. Zdeněk Pech
Az igazgatóság elnöke Aláírás és bélyegzők:
FDV 2003-E
Megsemmisítés
43
HU
9. MEGSEMMISÍTÉS
A HASZNÁLT CSOMAGOLÓANYAG MEGSEMMISÍTÉSE
A készülék csomagolóanyagát az önkormányzat által kijelölt hulladéktelepen adja le.
AZ ELEKTROMOS ÉS ELEKTRONIKUS KÉSZÜLÉKEK MEGSEMMISÍTÉSE
Ez a termékeket vagy kísérődokumentumokban feltüntetett jelzés azt jelenti, hogy az
elektromos és elektronikus készülékek élettartamuk lejártát követően nem semmisíthetők
meg egyszerű kommunális hulladékként. A helyes megsemmisítés és újrahasznosítás
érdekében e készülékeket az arra kijelölt gyűjtőhelyeken adja le. Az Európai Unió egyes
országaiban, és néhány más európai országban a terméket azonos termék megvásárlása
esetén leadhatja a készülék eladójának is. Az ilyen készülékek helyes megsemmisítésével
Ön is hozzájárul az értékes természeti források megőrzéséhez, és segít kiküszöbölni
a készülékek potenciálisan negatív kihatásait a környezetre és az emberi egészségre. Ezzel
kapcsolatosan további részleteket a helyi önkormányzattól, vagy az Önhöz legközelebbi
gyűjtőteleptől kérhet. Az ilyen jellegű hulladék helytelen megsemmisítése esetén a nemzeti
törvényi szabályozással összhangban büntetés szabható ki.
Az Európai Unió vállalatai számára
Amennyiben elektromos vagy elektronikus készülékeket kívánnak megsemmisíteni, ezzel
kapcsolatosan kérjenek információkat a készülék forgalmazójától, vagy eladójától.
Megsemmisítés nem európai uniós tagállamok esetén
Ez a jelzet az Európai Unió területén érvényes. Amennyiben a terméket meg kívánja
semmisíteni, ezzel kapcsolatosan kérjen információkat az illetékes helyi szervektől, vagy
a készülék forgalmazójátó
A készülék megfelel az EU irányelvek valamennyi reá vonatkozó alapvető követelményének.
A szöveg, formaterv és a műszaki paraméterek előzetes figyelmeztetés nélkül is változhatnak,
a változtatások jogát fenntartjuk.
ÜTVEFÚRÓ HASZNÁLATI ÚTMUTATÓ
44
FDV 2003-E
