Подключение кабелей
Убедитесь, что питание монитора выключено.
1
Подключите компьютер.
2
Внимание
• При замене текущего монитора на монитор HD2442W перед его подключением к компьютеру
обязательно установите на компьютере такие параметры разрешения и частоты вертикальной
развертки, которые подходят для монитора HD2442W в соответствии с таблицей разрешений
(см. стр. 3).
1. Убедитесь, что питание компьютера выключено.
2. Подключите монитор к компьютеру, используя сигнальный кабель для соответствующих
разъемов.
После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное
соединение.
Russia
8
MacintoshWindows
MacintoshWindows
Разъемы
Разъемы
компьютера
монитора
Разъем DVI-D
Разъем DVI
Сигнальный кабель (FD-C39) (входит в комплект)
Цифровое соединение
15-штырьковый
мини-разъем D-sub
15-штырьковый
мини-разъем D-sub
Сигнальный кабель (MD-C87) (входит в комплект)
Аналоговое соединение
3. Подключите кабель USB к портам USB на компьютере (передача) и мониторе (прием).
Убедитесь, что подключение произведено к порту USB (прием), совместимому с компьютером
PC (PC 1/PC 2).
• Разъем DVI-D (PC 1): используется порт USB PC 1
• 15-штырьковый мини-разъем D-Sub (PC 2): используется порт USB PC 2
Разъемы
Разъемы
компьютера
монитора
Передача
Прием
Кабель USB MD-C93 (прилагается)
*
*
При подключении двух компьютеров к
монитору необходимо приобрести еще
один кабель.
Внимание
• При подключении монитора к компьютеру с помощью кабеля USB необходимо изменить
настройки USB на мониторе в соответствии с используемым компьютером (см. стр. 12).
ПРИМЕЧАНИЕ
• Монитор оборудован функцией передачи аудио через USB. Можно прослушивать звук с компьютера
через громкоговорители, подключив кабели USB.
Подключение устройств USB.
3
1. Подключите устройства USB (клавиатура, мышь и т.д.) к порту USB (передача) на
мониторе.
Разъемы
монитора
Передача
Клавиатура
Russia
Мышь
Внимание
• После подключения устройств USB и включения монитора функция USB будет настроена
автоматически.
• Данный монитор может работать неправильно в зависимости от используемого компьютера,
ОС, устройства USB. (По вопросам совместимости соответствующих устройств USB
проконсультируйтесь у производителей данных устройств)
9
Подключение аудио/видеооборудования.
4
1. Убедитесь, что питание аудио/видеооборудования выключено.

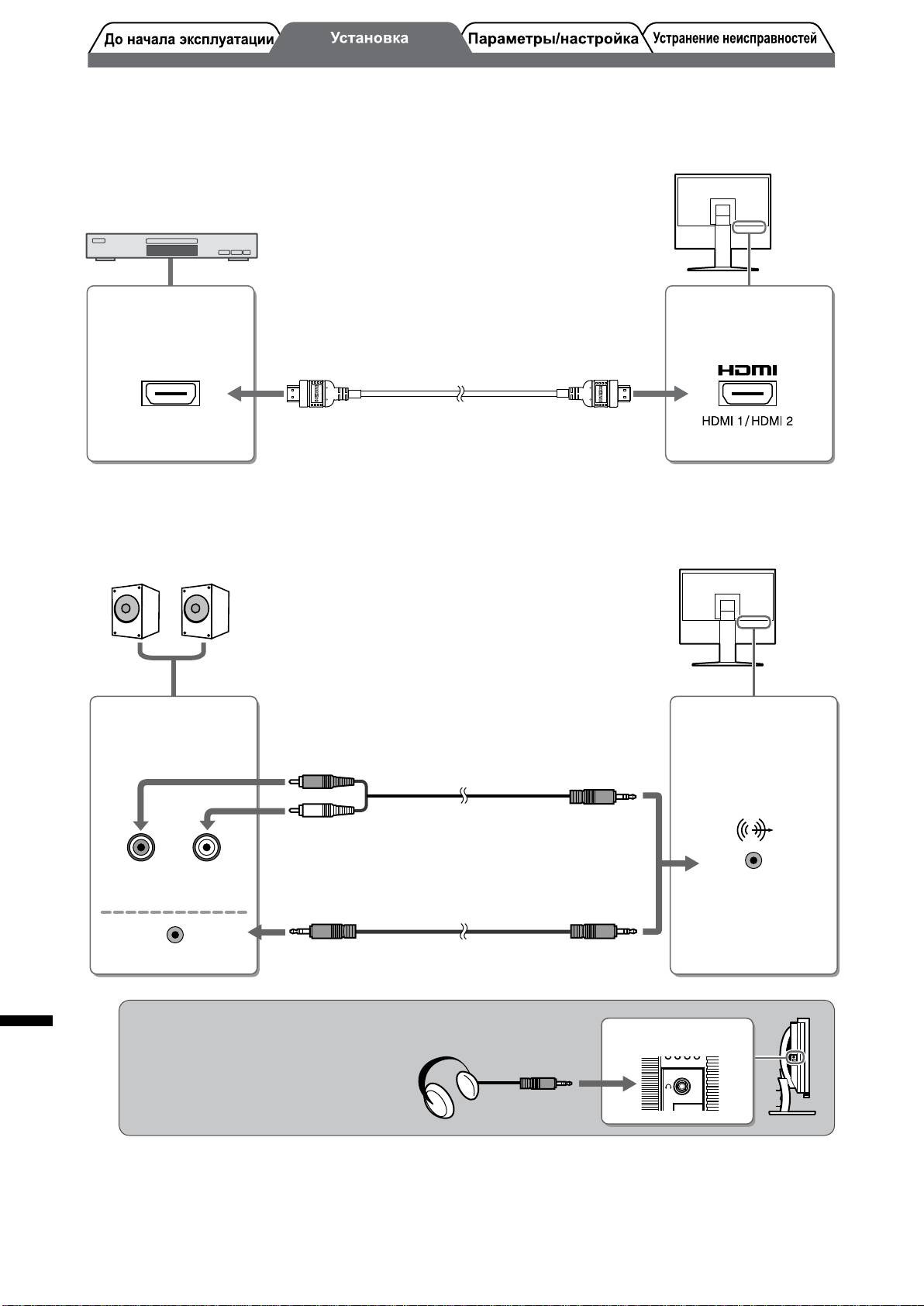

2. Подключите аудио/видеооборудование к монитору с помощью кабеля HDMI.
Разъемы аудио/
Разъемы
видеооборудования
монитора
(вывод)
Разъем HDMI
Разъем HDMI
Кабель HDMI 00M0J262 (прилагается)
*
*
При подключении аудио/
видеооборудования через разъем HDMI
необходимо приобрести еще один кабель.
Подключение громкоговорителей.
5
1. Подключите громкоговорители к монитору через кабель аудио, соответствующий
разъемам.
Разъемы на
Разъемы
громкоговорителях
монитора
(ввод)
Аудиокабель
*
Мини-разъем стерео
R L
(штырьковый разъем)
Аудиокабель
*
Мини-разъем стерео
*
Приобретите кабель.
ПРИМЕЧАНИЕ
Russia
• Для использования наушников
Гнездо для наушников
подключите наушники к разъему для
Наушники
наушников на мониторе.
Подключите кабель питания монитора к электророзетке.
6
1. Подключите шнур питания к розетке и разъему питания, расположенному сзади
монитора.
10
