Eizo FlexScan HD2442W: 连接电缆
连接电缆: Eizo FlexScan HD2442W
中文
8
MacintoshWindows
MacintoshWindows
疑难解答设定／调整安装用前须知
连接电缆
确认显示器已经关闭。
1
连接PC。
2
注意
•当用HD2442W显示器替换当前显示器时，在连接PC之前，必须参考分辨率表（参见第3页），将分辨率
和垂直频率等PC设定更改为对HD2442W显示器有效的设定。
1.确认PC的已经关闭。
2.用一根与连接器匹配的信号电缆连接显示器和PC。
连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。
PC上的连接器
显示器上的连接器
DVI-D连接器
DVI连接器
信号电缆FD-C39（已提供）
数字连接
D-Submini
15针连接器
D-Submini
15针连接器
信号电缆MD-C87（已提供）
模拟连接
3. 将USB电缆连接至PC（下游）和显示器（上游）的USB端口。
必须连接至符合PC（PC1/PC2）USB端口（上游）。
•DVI-D连接器（PC1）：使用PC1USB端口。
•D-Sub迷你15针连接器（PC2）：使用PC2USB端口。
PC上的连接器
显示器上的连接器
下游
上游
USB电缆MD-C93（已提供）
*
*
如果显示器连接两台PC，请另外购买电缆。
注意
•使用USB电缆将显示器连接至PC时，显示器上的USB设定必须根据所使用的PC进行更改（参见第
12页）。
注
•
显示器具有 USB 音频功能。通过连接 USB 电缆，可以用扬声器欣赏来自 PC 的声音。
连接USB设备。
3
1.将USB设备（键盘、鼠标等）连接至显示器上的USB端口（下游）。
显示器上的连接器
下游
键盘
鼠标
注意
•连接USB设备并打开显示器电源后，将自动设置USB功能。
•视所使用的PC、操作系统或USB设备而定，本显示器可能无法正常工作。（对于各设备的USB兼容性，
请咨询各自的制造商。）
中文
9
疑难解答设定／调整安装用前须知
中文
10
注
•使用耳机时，请将耳机连接至显示器上的耳机插孔。
耳机插孔
耳机
疑难解答设定／调整安装用前须知

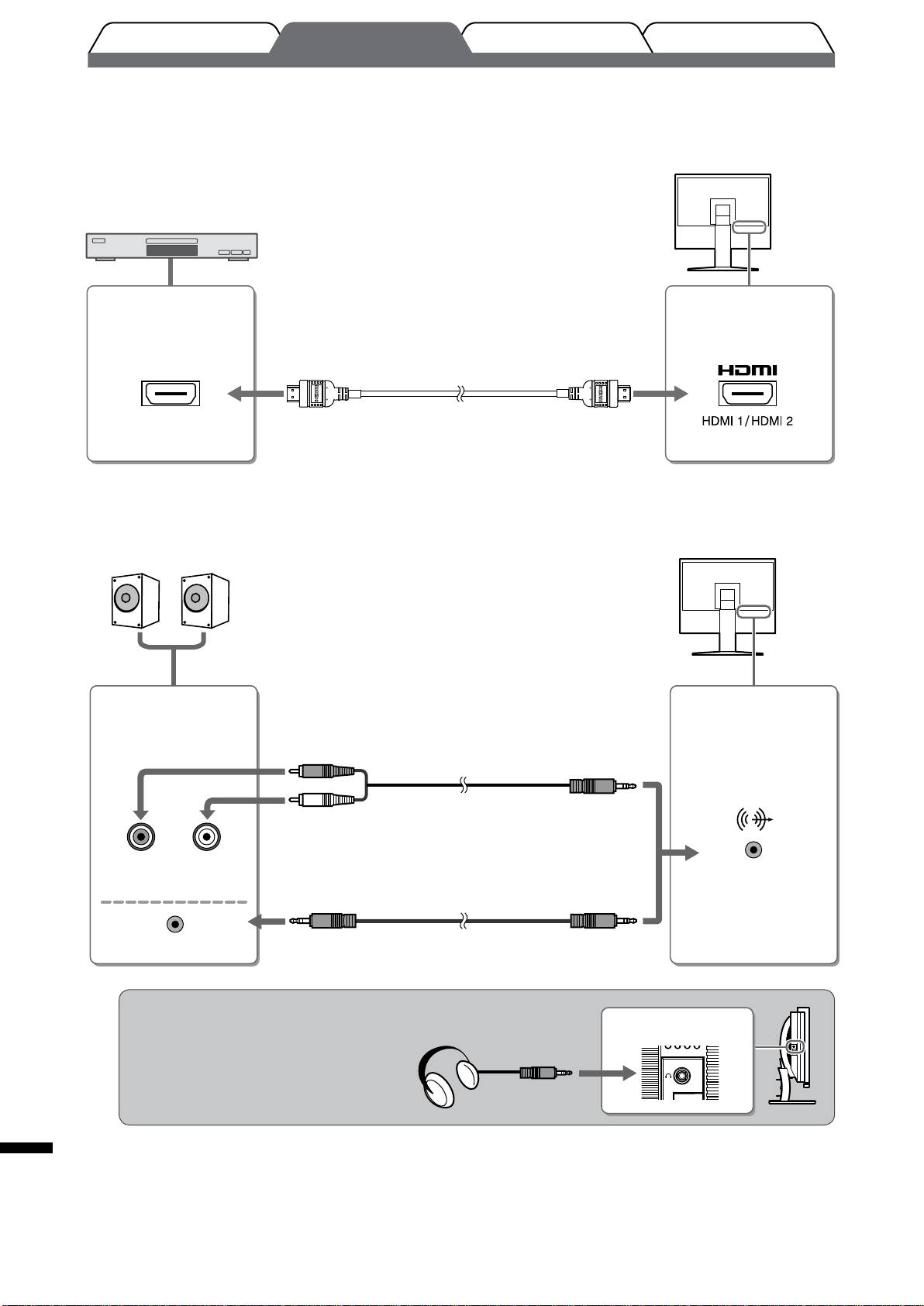

连接AV设备。
4
1. 确认AV设备已经关闭。
2.
使用HDMI信号电缆将显示器连接至AV设备。
AV设备上的连接器
显示器上的连接器
（输出）
HDMI连接器
HDMI连接器
HDMI电缆00M0J262（已提供）
*
*
如果HDMI输出连接两台AV设备，请另外购买电缆。
连接扬声器。
5
1. 使用与连接器相符的音频电缆将显示器连接至扬声器。
扬声器上的连接器
显示器上的连接器
（输入）
音频电缆
*
立体声迷你插孔
R L
（针形插孔）
音频电缆
*
立体声迷你插孔
*
请购买电缆。
将显示器的电源线插头插入电源插座。
6
1. 将电源线插头插入电源插座和显示器上的电源连接器。
