Collegamento dei cavi
Vericare che il monitor sia spento.
1
Collegare un PC.
2
Attenzione
• Durante la sostituzione del monitor in uso con un monitor HD2442W, prima di procedere al
collegamento del PC assicurarsi di modicare le impostazioni del PC relative alla risoluzione e alla
frequenza verticale regolandole su quelle disponibili per il monitor HD2442W, facendo riferimento
alla tabella di risoluzione (vedere a pagina 3).
1. Vericare che il PC sia spento.
2. Collegare il monitor al computer con il cavo segnale appropriato per i connettori utilizzati.
Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori afnché combacino
perfettamente.
MacintoshWindows
MacintoshWindows

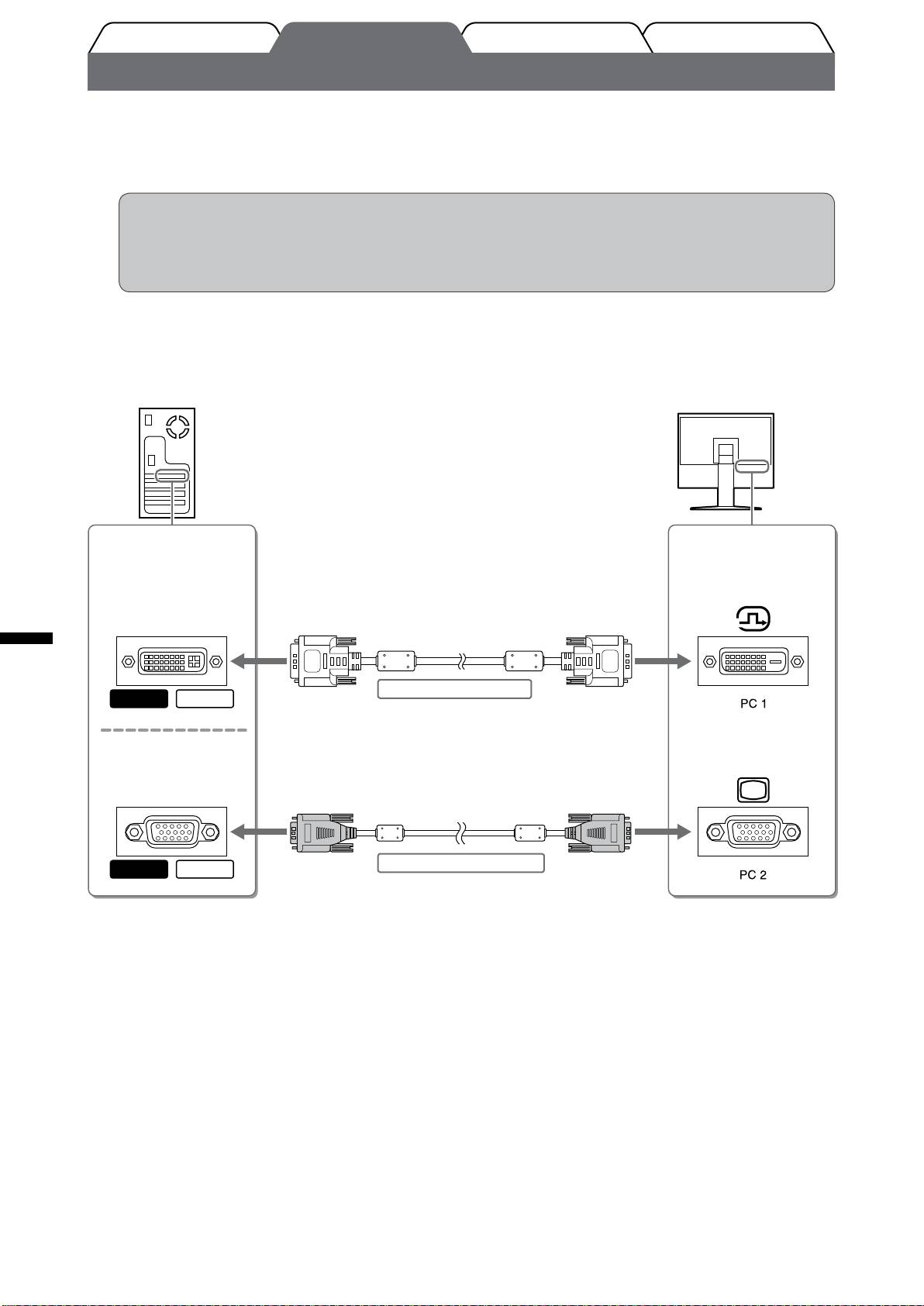

Connettori sul PC
Connettori sul
monitor
Connettore DVI-D
Connettore DVI
Cavo segnale FD-C39 (fornito)
Collegamento digitale
Connettore D-Sub mini
15 pin
Connettore D-Sub mini
15 pin
Cavo segnale MD-C87 (fornito)
Collegamento analogico
Italiano
9
Preparazione Installazione
Configurazione e regolazione
Risoluzione dei problemi
3. Collegare il cavo USB alle porte USB del PC (downstream) e del monitor (upstream).
Accertarsi di effettuare il collegamento alla porta USB (upstream) compatibile con il PC (PC 1/PC 2).
• Connettore DVI-D (PC 1): viene utilizzata la porta USB PC 1.
• Connettore D-Sub mini a 15 piedini (PC 2): viene utilizzata la porta USB PC 2.
Connettori sul PC
Connettori sul
monitor
Downstream
Upstream
Cavo USB MD-C93 (fornito)
*
*
Per il collegamento di due PC al monitor, è
necessario acquistare un secondo cavo.
Attenzione
• Se si effettua il collegamento del monitor al PC mediante il cavo USB, è necessario modicare
l’impostazione USB del monitor in base al PC utilizzato (vedere a pagina 12).
NOTA
• Il monitor è dotato della funzione audio USB. È possibile ascoltare l’audio del PC mediante diffusori collegati
utilizzando i cavi USB.
Collegare le periferiche USB.
3
1. Collegare le periferiche USB (tastiera, mouse e così via) alla porta USB (downstream) del
monitor.
Connettori sul
monitor
Downstream
Tastiera
Mouse
Attenzione
• Una volta collegate le periferiche USB e aver acceso il monitor, la funzione USB viene impostata
automaticamente.
• A seconda del PC, del sistema operativo o delle periferiche USB utilizzati, è possibile che il presente
monitor non funzioni correttamente (per informazioni sulla compatibilità USB delle periferiche,
rivolgersi ai rispettivi produttori).
Italiano
10
Preparazione Installazione
Configurazione e regolazione
Risoluzione dei problemi
Collegamento di un apparecchio AV.
4
1. Vericare che il dell’apparecchio AV sia spento.
2. Collegare il monitor all’apparecchio AV mediante un cavo segnale HDMI.

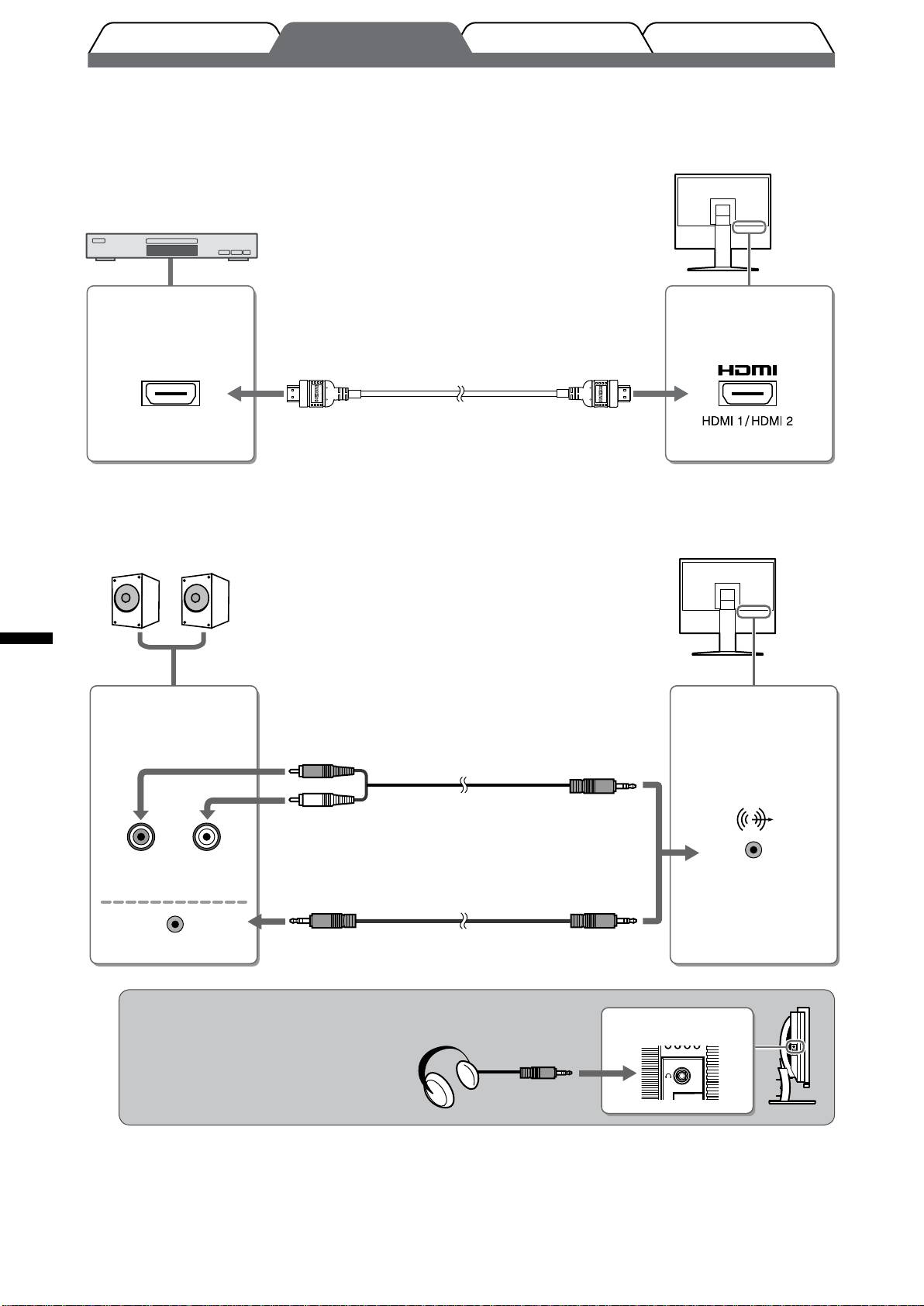

Connettore
Connettori sul
dell’apparecchio
monitor
AV (uscita)
Connettore HDMI
Connettore HDMI
Cavo HDMI 00M0J262 (
fornito
)
*
*
Per il collegamento di due apparecchi AV
mediante uscita HDMI, è necessario
acquistare un secondo cavo.
Collegare i diffusori.
5
1. Collegare il monitor al diffusore utilizzando un cavo audio compatibile con i connettori.
Connettori dei
Connettori sul
diffusori
monitor
(ingresso)
Cavo audio
*
Minipresa stereo
R L
(Presa a piedini)
Cavo audio
*
Minipresa stereo
*
Acquistare il cavo.
NOTA
• Per utilizzare le cufe, collegare quest’ultime
Presa cufe
alla presa cufe sul monitor.
Cufe
Inserire il cavo di alimentazione del monitor in una presa di rete.
6
1. Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul
monitor.
