10.3.2.4 FTP

Pour télécharger des vidéos ou des images sur un serveur FTP, il faut que les réglages suivants aient été

effectués.

Adresse du serveur

Indiquez ici l'adresse IP du serveur FTP.

Port

Veuillez saisir le numéro de port du serveur FTP. Le port standard assigné au serveur ftp est le port 21.

Nom utilisateur

Nom d'utilisateur du compte configuré dans le serveur FTP

Mot de passe

Mot de passe du compte configuré dans le serveur FTP

Confirmer

Veuillez saisir une nouvelle fois votre mot de passe.

Structure du répertoire

Sélectionnez ici l'emplacement de mémorisation pour les données téléchargées. Vous avez le choix entre

« Enregistrer dans le répertoire racine » ; « Enregistrer dans le répertoire parent » ; « Enregistrer dans le

répertoire enfant ».

Répertoire parent

Ce point de menu est disponible uniquement si « Enregistrer dans le répertoire parent » ou « Enregistrer dans

le répertoire enfant » a été sélectionné. Vous pouvez sélectionner ici le nom pour le répertoire supérieur. Les

fichiers sont enregistrés dans un dossier du serveur FTP.

Choisissez entre « Utiliser nom appareil », « Utiliser n° appareil », « Utiliser adr. IP appareil »

Répertoire enfant

Sélectionnez ici le nom du sous-répertoire. Le dossier est configuré dans le répertoire supérieur. Vous avez le

choix entre « Utiliser nom caméra », « Utiliser n° caméra ».

Type de téléchargement

Marquez « Télécharger image » pour télécharger des images sur le serveur FTP.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

142

10.3.2.5 UPnP™

La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau

IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau

Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Surnom

Affichage de l'adresse MAC de la caméra

Mappage de port

Activer mapping port

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur

supporte le protocole UPnP, la redirection de port pour flux vidéo sera automatiquement activée pour la

caméra réseau par le routeur.

Type de Mapping Port

Indiquez ici si vous souhaitez effectuer le transfert de port automatiquement ou manuellement.

Vous avez le choix entre « Auto » ou « Manuel ».

Nom de protocole :

HTTP

Le port standard assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une

valeur dans la plage 1025~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible

que chaque caméra se voit attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port standard assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une

valeur dans la plage 1025~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible

que chaque caméra se voit attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par

ailleurs.

SDK (port de commande)

Le port standard assigné au protocole SDK est le port 8000. Port de communication pour les données

internes. Ce port peut également se voir attribuer une valeur dans la plage 1025~65535. Si le sous-réseau

comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port

SDK et que ce port ne soit pas déjà attribué par ailleurs.

143

Port externe

Vous ne pouvez modifier manuellement les ports que si le réglage du « Mapping Port Type » a été modifié,

pour un réglage manuel.

État

Indique si le port externe est valide ou invalide.

10.3.3 Vidéo / audio

Point de menu

Description

Disponible en mode

Vidéo

Réglages pour la lecture vidéo

Configuration de base,

configuration avancée

Audio

Réglages pour la lecture audio

Configuration de base,

configuration avancée

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

144

10.3.3.1 Vidéo

Type de trame

Sélectionnez le type de trame pour la caméra speeddome. Sélectionnez « Flux principal (normal) » pour

l'enregistrement et l'affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux »

pour l'affichage en temps réel avec une largeur de bande limitée.

Type de vidéo

Sélectionnez le type de flux « Vidéo » ou « Vidéo & audio ».

Résolution

Réglez ici la résolution des données vidéo. Selon le modèle de caméra, vous avez le choix entre 1280*720P;

1280*960; 1920*1080P.

Type de débit binaire

Indique le débit du flux vidéo. La qualité vidéo peut varier selon l'intensité des mouvements.Vous avez le

choix entre un débit constant et un débit variable.

Qualité vidéo

Vous ne pouvez sélectionner ce point de menu que si vous avez choisi un débit variable. Réglez ici la qualité

des données vidéo.La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre six

qualités différentes de vidéo : « Minimale », « Très faible », « Faible », « Moyenne », « Élevée » ou

« Maximale ».

Fréquence d'image

Indique le nombre d'images affichées par seconde.

Débit binaire maxi

La fréquence d'images du flux vidéo est fixée sur une certaine valeur. Réglez la fréquence d'images max.

entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité supérieure, mais nécessite une

largeur de bande plus importante.

Le signal audio n'est enregistré que si le type de flux « Vidéo & audio » a été

sélectionné.

145

Encodage vidéo

Sélectionnez un standard pour le codage vidéo. Vous avez le choix entre H.264, MPEG-4 et MJPEG.

Profil

Sélectionnez ici un profil. Vous avez le choix entre « Profil de base », « Profil principal » et « Profil élevé ».

Intervalle image I

Réglez ici l'intervalle d'images I, la valeur doit être comprise entre 1 et 400.

10.3.3.2 Audio

Encodage audio

Sélectionnez ici l’encodage pour la transmission audio.

Vous avez le choix entre G.711ulaw; G.711alaw et G.726.

Entrée audio

MicIn : La configuration de l’entrée audio située à l’arrière de la caméra est adaptée à un microphone (source

non amplifiée).

LineIn : La configuration de l’entrée audio située à l’arrière de la caméra est adaptée à un signal de niveau

ligne (source amplifiée).

Volume

Réglage du volume du signal d’entrée.

Noise Filter

Activation ou désactivation du filtre des bruits environnants

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

146

10.3.4 Image

Point de menu

Description

Disponible en mode

Réglages de

l'affichage

Réglage des paramètres de l'affichage

Configuration de base,

configuration avancée

Réglages OSD

Réglage du format de la date et de l'heure

Configuration avancée

Superposition

texte

Ajout de champs de texte

Configuration avancée

Masquage de

zones privées

Ajout de masques de zones privées

Suite de la

configuration

147

10.3.4.1 Réglages de l'affichage

Ce point de menu vous permet de procéder aux réglages pour la qualité d'image du speeddome, notamment

de la luminosité, de la netteté, du contraste, etc. Cliquez sur « Standard » pour rétablir les valeurs par défaut.

Remarques importantes :

les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Netteté

Réglage de la définition d'image. Une définition d'image plus élevée peut augmenter le bruit d'image.

Vous pouvez sélectionner des valeurs entre 0 et 100.

Mode iris

Réglage automatique ou manuel des paramètres d’exposition.

Auto

La caméra speeddome fait une mise au point automatique, selon les objets présents dans une scène.

Manuel

La mise au point de la caméra speeddome doit s'effectuer manuellement, à l'aide des boutons de zoom

.

148

Durée d’exposition

Réglage du temps d’exposition max. Ce réglage est indépendant du mode Iris.

Norme vidéo

Réglage de la fréquence d'exposition

50Hz : la fréquence du réseau est prédéfinie à 50 Hz

60Hz : la fréquence du réseau est prédéfinie à 60 Hz

Commutation jour/nuit

La commutation jour/nuit offre les options Auto, Jour et Nuit.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le

mode de nuit. Il est possible de régler la sensibilité sur « Faible », « Normale » ou « Élevée ».

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur.

Remarques importantes :

Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc.

Remarques importantes :

Utilisez ce mode uniquement en cas de faible luminosité.

Sensibilité

Réglage du seuil de déclenchement de la commutation jour/nuit automatique (faible, normale, élevée).

Plus le seuil est bas, plus la luminosité déclenchant le passage en mode de nuit est faible.

Délai basculement JN

Configuration d’un délai entre l’identification d’un basculement nécessaire et l’action de basculement.

Miroir

Lorsque la fonction miroir est activée, l'image est inversée horizontalement.

Niv dyn ét

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même lorsque le contre-jour est

défavorable. S'il y a à l'image aussi bien des zones très claires que des zones très sombres, le niveau de

luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée.

Cochez la case pour activer ou désactiver la fonction WDR.

Augmentez le Wide Dynamic Level pour renforcer la fonction WDR.

Initialisation de l'objectif

Marquez la case pour démarrer un processus d'initialisation de l'objectif.

149

Balance des blancs

Permet de sélectionner l’environnement lumineux du lieu dans lequel se situe la caméra.

Vous avez le choix entre les possibilités suivantes : « MWB », « AWB1 », « AWB2 », « Verrouillé WB », «

Lampe fluorescente », « Lampe à incandescence », « Lum chaude auto », « Lum nat. ».

MWB

Vous pouvez régler manuellement la balance des blancs avec les valeurs suivantes.

Verrouillé WB

La balance des blancs est effectuée une seule fois et sauvegardée.

Autres

Utilisez les autres options de balance des blancs pour ajuster la fonction à l’éclairage ambiant.

Réduction bruit num

Vous avez la possibilité d'activer (mode normal)  ou de désactiver la réduction du bruit.

Niv réduc bruit

Réglez ici le niveau de réduction du bruit.

150

10.3.4.2 Réglages OSD

Avec ce point de menu, vous pouvez sélectionner quel format de date et d'heure doit s'afficher dans

l'affichage en temps réel.

Afficher nom

Sélectionnez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Sélectionnez cette case, si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Sélectionnez cette case si vous souhaitez afficher le jour de la semaine.

Nom de la caméra

Indiquez ici le nom de la caméra qui doit s'afficher à l'image.

Format d'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de la date

Sélectionnez ici le format pour l'affichage de la date.

(J= jour ; M= mois ; A= an)

Mode d'affichage

Vous pouvez choisir ici le type d'affichage des éléments indiqués.

Vous avez le choix entre les possibilités suivantes : « Transparent & clignotant », « Transparent & non

clignotant », « Non transparent & clignotant », « Non transparent & non clignotant »

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

151

10.3.4.3 Superposition de texte

Vous avez la possibilité d'afficher jusqu'à quatre textes à l'image de la caméra, la longueur maximale est de

45 caractères max. Pour afficher le texte, veuillez cocher la case.

La touche de la souris permet de décaler la fenêtre de texte.

10.3.4.4 Masque de confidentialité

À l’aide des masques de confidentialité, vous pouvez couvrir certaines zones de l’affichage en direct afin

d’éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l’affichage en direct.

Jusqu’à 4 masques de confidentialité rectangulaires peuvent être définis.

Procédez de la manière suivante pour configurer un masque de confidentialité. Cochez la case « Activer

masque confidentialité ». Pour ajouter un masque de confidentialité, cochez la case « Dessiner zone ». Vous

pouvez alors marquer une zone sur l’image à l’aide de la souris. Vous pouvez ensuite marquer 3 zones

supplémentaires. Le bouton « Tout effacer » permet de supprimer tous les masques de confidentialité

configurés.

10.3.6 Sécurité

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

152

Point de menu

Description

Disponible en mode

Utilisateurs

Administration des utilisateurs

Configuration de base,

configuration avancée

Authentification

RTSP

Réglage du format de la date et de l'heure

Configuration avancée

Filtre d’adresse

IP

Filtrage des adresses IP permettant l’accès à la caméra  Suite de la

configuration

10.3.6.1 Sécurité

Ce point de menu permet d'ajouter, d'éditer ou de supprimer des utilisateurs.

Pour ajouter ou éditer un utilisateur, cliquez sur « Ajouter » ou « Modifier ».

Une nouvelle fenêtre comportant les données et les autorisations apparaît.

Nom utilisateur

Dans ce menu, vous pouvez attribuer le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Level

Dans ce menu, vous pouvez sélectionner un type d'utilisateur personnalisé pour l'identifiant.

Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur.

En tant qu'opérateur, vous disposez des fonctions à distance suivantes :  affichage en temps réel, commande

PTZ, enregistrement manuel, lecture, audio deux voies, recherche / consultation de l'état de travail.

En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : lecture, recherche / consultation de

l'état de travail.

Pour ajouter d'autres fonctions, sélectionnez la case souhaitée.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

Confirmez les réglages effectués en cliquant sur « OK ».

Cliquez sur « Annuler » pour refuser les données.

153

10.3.6.2 Authentification RTSP

Cette fonction permet de sécuriser le flux vidéo de l'affichage en direct.

Sélectionnez « disable » pour désactiver la fonction. Pour activer la fonction, sélectionnez « basic ».

10.3.6.3 Filtre d’adresse IP

Activer le filtre d’adresse IP

Cochez cette case pour activer la fonction de filtrage.

Type de filtre d’adresse IP

Autorisé : Les adresses IP définies ci-dessous permettent l’accès à la caméra.

Interdit : Les adresses IP définies ci-dessous sont bloquées. L’adresse IP est saisie au format

xxx.xxx.xxx.xxx.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

154

10.3.7 Événements

Point de menu

Description

Disponible en mode

Détection de

mouvements

Réglage de la détection de mouvement.

Configuration avancée

Antisabotage

Réglage de l'antisabotage

Configuration avancée

Entrée alarme

Réglage de l'entrée d'alarme

Configuration avancée

Sortie alarme

Réglage de la sortie d'alarme

Configuration avancée

E-mail

Réglage de l'envoi d'e-mail

Configuration avancée

Instantané

Réglage de l'opération concernant les instantanés Configuration

avancée

10.3.7.1 Détection de mouvements

Régl. de zones

Activez la détection de mouvements en cliquant sur la case « Activer la détection de mouvements ». La case

« Activer analyse dynamique de mouvement » permet de marquer les déplacements dans l’aperçu et sur

l’affichage en direct (marquage dynamique en fonction des mouvements).

155

Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est

sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ».

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour

reprendre la zone, cliquez sur le bouton « Arrêter le dessin ».

Droite : faible sensibilité

Gauche : sensibilité élevée.

Durée d'activation

Afin d'enregistrer un planning pour l'enregistrement commandé par détection de mouvements, cliquez sur

« Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à

quels horaires l'enregistrement commandé par détection de mouvements doit avoir lieu.

Sélectionnez alors un jour de la semaine pour l'enregistrement commandé par détection de mouvements.

Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une

détection de mouvements sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme

heure de fin.

Pour reprendre la détection de mouvements pour tous les jours de la semaine, cliquez sur la case

« Sélectionner tout ». Pour copier la détection de mouvements sur d'autres jours de la semaine, sélectionnez

le jour de la semaine et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail :   pour recevoir un e-mail de notification, activez cette case.

Upload FTP :  activez cette case pour télécharger l'enregistrement commandé par détection de mouvements

sur un serveur FTP.

156

Autres liens possibles

Vous avez la possibilité d’activer la sortie d’alarme en cas de détection de mouvement.

Sélectionnez « A->1 » pour activer la sortie d’alarme 1.

10.3.7.2 Alarme antisabotage

Ce point de menu vous permet de configurer le speeddome de telle sorte qu'une alarme antisabotage se

déclenche dès que l'objectif est recouvert.

Régl. de zones

Activez l'alarme antisabotage en cliquant sur la case « Activer l'alarme antisabotage ».

Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est

sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ».

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour

reprendre la zone, cliquez sur le bouton « Arrêter le dessin ».

Droite : faible sensibilité

Gauche : sensibilité élevée.

Heure d'armement

Afin d'enregistrer un planning pour l'alarme antisabotage, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à

quels horaires l'alarme antisabotage doit avoir lieu.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

157

Sélectionnez alors un jour de la semaine pour l'alarme antisabotage. Pour enregistrer certains intervalles de

temps, indiquez l'heure de début et l'heure de fin. Pour configurer une alarme antisabotage sur toute la

journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre l'alarme antisabotage pour tous les jours de la semaine, cliquez sur la case « Sélectionner

tout ». Pour copier l'alarme antisabotage sur d'autres jours de la semaine, sélectionnez le jour de la semaine

et cliquez sur « Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas d'alarme antisabotage.

Lien normal

Envoi d'un e-mail :   pour recevoir un e-mail de notification, activez cette case.

Autres liens possibles

Vous avez la possibilité d’activer la sortie d’alarme en cas de détection de sabotage.

Sélectionnez « A->1 » pour activer la sortie d’alarme 1.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

158

10.3.7.3 Entrée d'alarme

Ce point de menu permet de configurer les entrées d'alarme du speeddome.

Entrée d'alarme N°

Sélectionnez ici l'entrée d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à l'entrée d'alarme correspondante. Veuillez ne pas utiliser le N° de l'entrée

d'alarme ni aucun caractère spécial.

Type d'alarme

Sélectionnez ici le type d'alarme. Vous avez le choix entre « NO » (Normally open) ou « NC » (Normallly

closed).

Heure d'armement

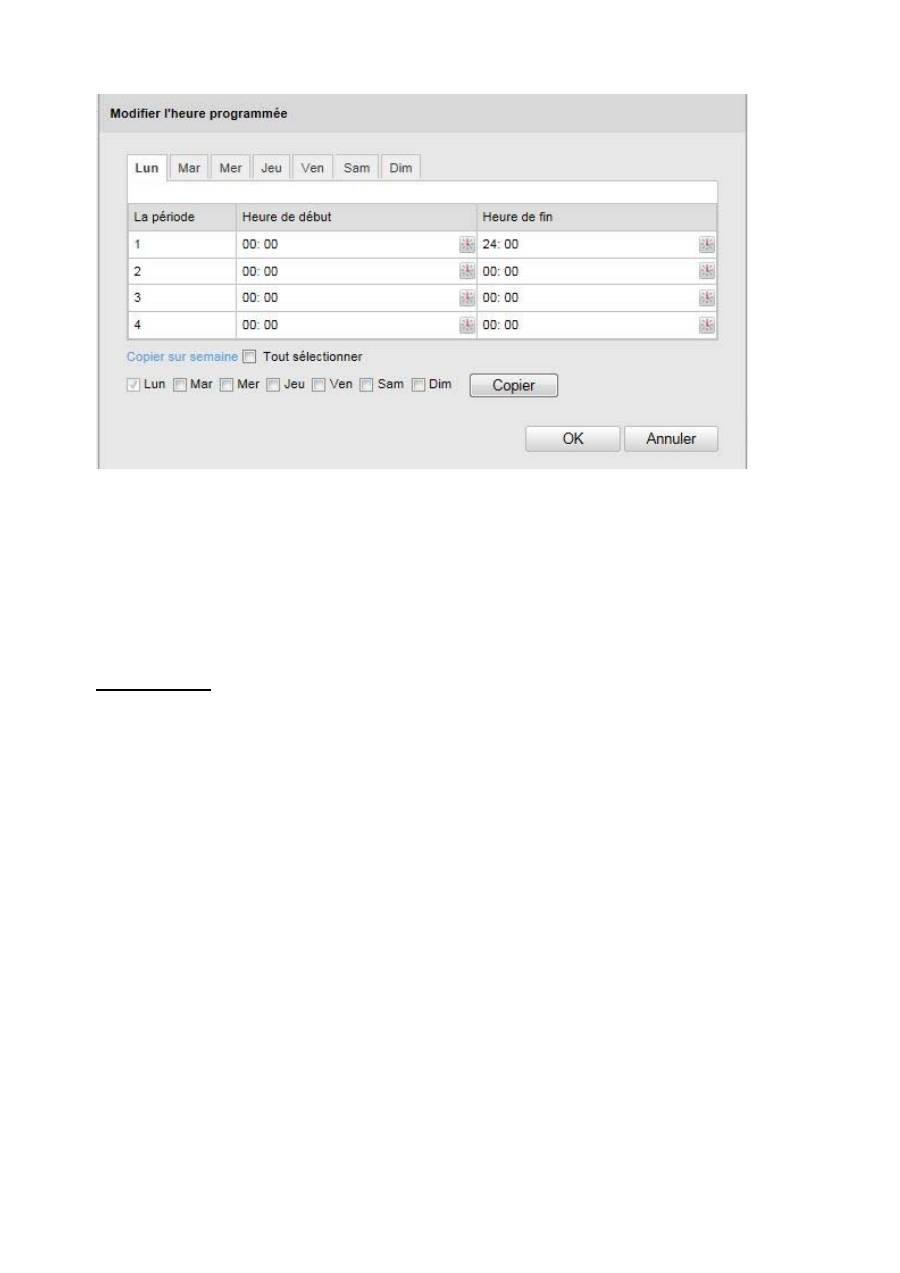

Afin d'enregistrer un planning pour une entrée d'alarme, cliquez sur « Éditer ».

Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à

quels horaires l'entrée d'alarme doit être activée.

159

Sélectionnez alors un jour de la semaine pour l'entrée d'alarme. Pour enregistrer certains intervalles de

temps, indiquez l'heure de début et l'heure de fin. Pour configurer une surveillance sur toute la journée,

sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin.

Pour reprendre les réglages pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour

copier les réglages sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur

« Copier ».

Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail :   pour recevoir un e-mail de notification, activez cette case.

Upload FTP :  activez cette case pour télécharger l'événement déclencheur d'alarme sur un serveur FTP.

Autres liens possibles

Vous avez la possibilité d’activer la sortie d’alarme en cas de détection d’alarme.

Sélectionnez « A->1 » pour activer la sortie d’alarme 1.

160

Copie/alarme

Cette fonction vous permet de copier les réglages d'une entrée d'alarme sur d'autres entrées d'alarme.

Pour reprendre les réglages pour toutes les entrées d'alarme, cliquez sur la case « Sélectionner tout ». Pour

copier les réglages sur des entrées d'alarme, sélectionnez le jour de la semaine et cliquez sur « Copier ».

10.3.7.4 Sortie d'alarme

Vous avez ici la possibilité de configurer les deux sorties d'alarme.

Sortie d'alarme N°

Sélectionnez ici la sortie d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à la sortie d'alarme correspondante. Veuillez ne pas utiliser le N° de la sortie

d'alarme ni aucun caractère spécial.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».
