10. Configuratie

10.1. Lokale configuratie

Onder menupunt „Lokale configuratie“ kunt u instellingen voor het live-aanzicht, bestandpaden van de

opname en momentopnames uitvoeren.

Live-aanzicht parameters

Hier kunt u het protocoltype en de live-aanzichtcapaciteit van de camera instellen.

Protocol

TCP:

 Volledig beschikbaar stellen van de streaminggegevens alsmede een hoge videokwaliteit.

Dit beïnvloedt echter de realtimeoverdracht

UDP:

Realtime audio- en video-overdracht

HTTP:

Biedt dezelfde kwaliteit als TCP, speciale poorten worden echter onder de

netwerkinstellingen niet geconfigureerd.

Live-aanzichtcapaciteit

Hier kunt u de instelling van de performance voor het live-aanzicht uitvoeren.

Opname-bestandsinstellingen

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor geladen bestanden

definiëren. Klik op „Opslaan” om de wijzigingen over te nemen.

Opname-bestandsgrootte

U kunt kiezen tussen 256 MB, 512 MB en 1 GB als bestandsgrootte voor de opnames en geladen video's.

Opslaan onder

Hier kunt u het bestandpad vastleggen dat moet worden gebruikt voor handmatige opnames.

Als standaardpad wordt C:\\<Benutzer>\<Computername>\Web\RecordFiles gebruikt.

181

Download.bestand opslaan als

Hier kunt u het bestandpad voor geladen video's vastleggen.

Het standaardpad is: C:\\<Benutzer>\<Computername>\Web\DownloadFiles

Beeld- / knipinstellingen

Hier kunt u de paden voor directe beelden, snapshots tijdens de weergave en geknipte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandpad voor directe beelden uit het live-aanzicht.

Het standaardpad is: C:\\<Benutzer>\<Computername>\Web\CaptureFiles

Snapshots opslaan bij weergave

Hier kunt u het pad vastleggen waarlangs de directe beelden uit de weergave moeten worden opgeslagen.

Het standaardpad is: C:\\<Benutzer>\<Computername>\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waarlangs geknipte video's moeten worden opgeslagen.

Het standaardpad is: C:\\<Benutzer>\<Computername>\Web\PlaybackFiles

10.2 Basisconfiguratie

Alle instellingen van de „Basisconfiguratie“ staat ook onder het menupunt „Voortgezette configuratie“.

Neem hiervoor ook de kolom „Beschikbaar in“ onder de beschrijvingen van „Voortgezette configuratie“ in

acht.

182

10.3 Voortgezette configuratie

10.3.1 Systeem

Menupunt

Beschrijving

Beschikbaar in

modus

Apparaatinformatie

Weergave van de apparaatinformatie

Basisconfiguratie,

voortgezette

configuratie

Tijdinstellingen

Configuratie van de tijdweergave

Basisconfiguratie,

voortgezette

configuratie

Onderhoud

Configuratie voor onderhoud van het systeem

Basisconfiguratie,

voortgezette

configuratie

DST

(Daylight Saving

Time)

Configuratie van de automatische

zomertijdomstelling

Voortgezette

configuratie

183

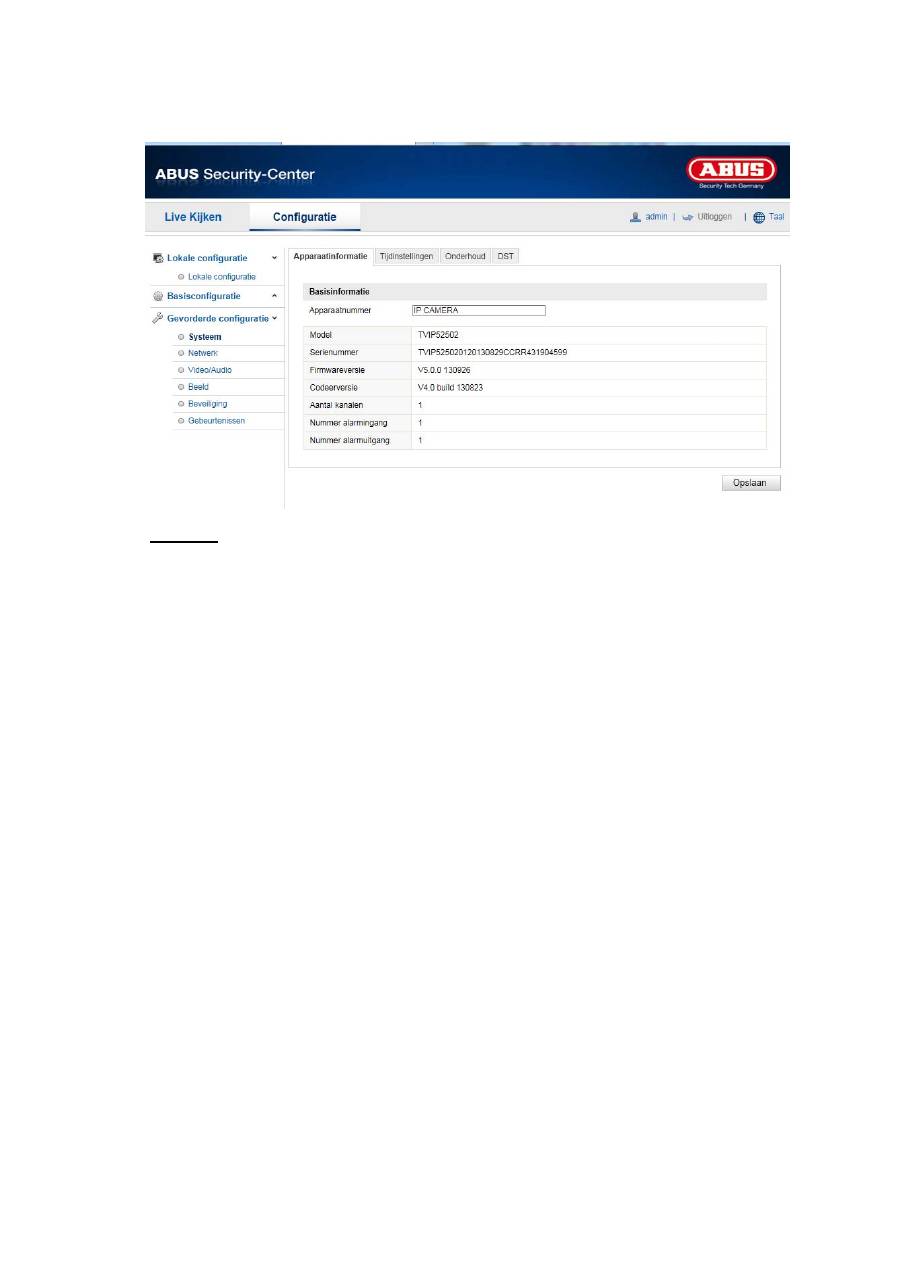

10.3.1.1 Apparaatinformatie

Basisinfo

Apparaatnaam:

Hier kunt u een apparaatnaam voor de Speeddome invoeren. Klik op "Opslaan" om deze over te

nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

Aantal alarmingangen:

Weergave van het aantal alarmingangen

Aantal alarmingangen:

Weergave van het aantal alarmuitgangen

184

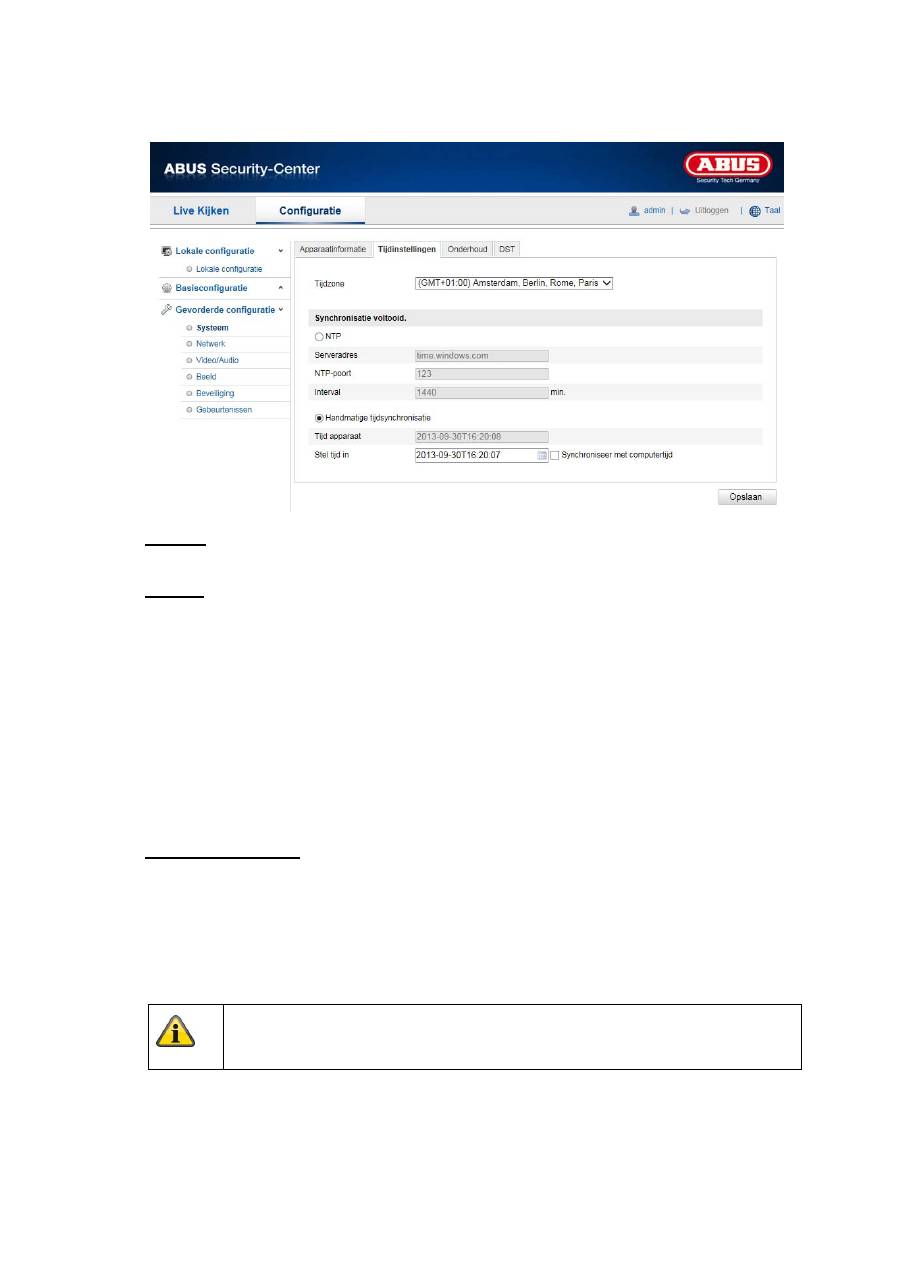

10.3.1.2 Tijdinstellingen

Tijdzone

Selectie van de tijdzone (GMT)

SetTime

NTP

Met het Network Time Protokolls (NTP) kan de tijd van de Speeddome met een tijdserver worden

gesynchroniseerd.

Activeer NTP om de functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

Handm. tijdsynchron.

Apparaattijd

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling.

Klik op „Synchr. met comp-tijd“ om de apparaattijd van de computer over te nemen.

Klik op „Opslaan“ om de instellingen op te slaan.

185

10.3.1.3 Onderhoud

Opnieuw opstarten

Klik op „Opnieuw starten“ om het apparaat opnieuw te starten.

Standaard

Herstellen

.

Klik op „Herstellen“ om alle parameters behalve de IP-parameters op de standaardinstellingen terug te

zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config-bestand

Selecteer hier het bestandpad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Conf.-bestand exp.

Klik hier om een configuratiebestand te exporteren

Remote-upgrade

Firmware

Selecteer het pad om de Speeddome met een nieuwe firmware te actualiseren.

Status

Weergave van de upgradestatus

Klik op „Opslaan“ om de instellingen op te slaan.

186

10.3.1.4 DST

DST

DST activeren

Selecteer „DST“ om de systeemtijd automatisch aan de zomertijd aan te passen.

Starttijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.

Klik op „Opslaan“ om de instellingen op te slaan.

187

10.3.2 Netwerk

Menupunt

Beschrijving

Beschikbaar in

modus

TCP/IP

Instelling TCP/IP-gegevens

Basisconfiguratie,

Voortgezette

configuratie

Poort

Instellingen van de gebruikte poorten

Basisconfiguratie,

Voortgezette

configuratie

DDNS

Instellingen van de DDNS-gegevens

Voortgezette

configuratie

FTP

Instellingen van de FTP-gegevens

Voortgezette

configuratie

UPnP™

Instellingen van de UPnP-gegevens

Voortgezette

configuratie

188

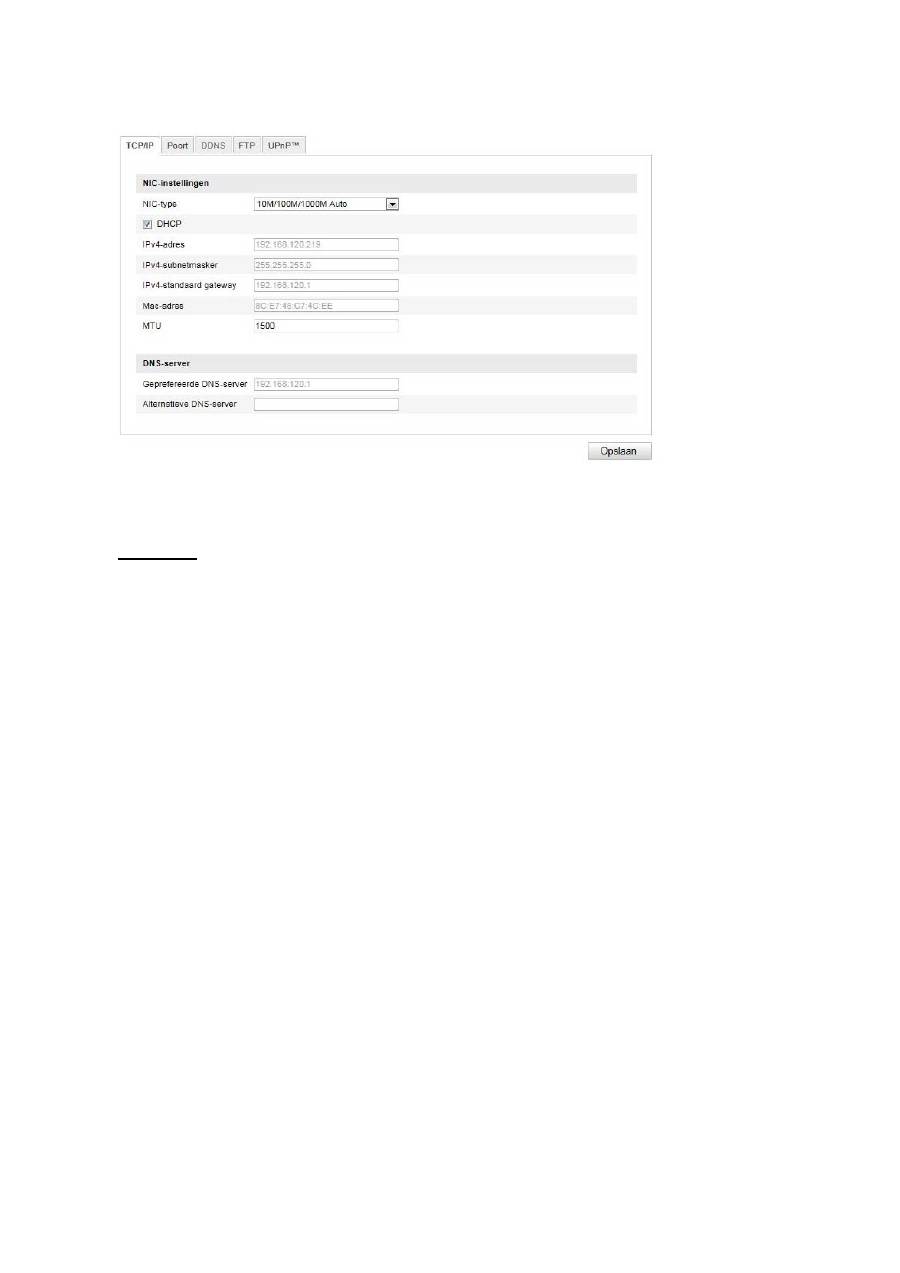

10.3.2.1 TCP/IP

Om de Speeddome via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden

geconfigureerd.

NIC-instell.

NIC-type

Selecteer de instelling voor uw netwerkadapter.

U heeft de keuze uit de volgende waarden: 10M Half-dup; 10M Full-dup; 100M Half-dup;

100M Full-dup; 10M/100M/1000M Auto

DHCP

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere

netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en

kunnen niet handmatig worden gewijzigd.

Indien geen DHCP-server beschikbaar is, volgende gegevens handmatig invullen.

IPv4-adres

Instelling van het IP-adres voor de Speeddome

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de Speeddome

IPv4-standaard-gateway

Instelling van de standaard router voor de Speeddome.

IPv6-modus

Handmatig: Handmatige configuratie van de IPv6-gegevens

DHCP: De IPv6-verbindingsgegevens worden ter beschikking gesteld door de DHCP-server (router).

Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie

met de ISP (Internet Service Provider) ter beschikking gesteld.

IPv6-adres

Weergave van het IPv6-adres. In de IPv6-modus „Handmatig” kan het adres geconfigureerd worden.

IPv6-subnetmasker

Weergave van het IPv6-subnetmasker.

IPv6 Standard Gateway

Weergave van de IPv6 Standard Gateway (standaardrouter)

189

MAC-adres

Hier wordt het hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtsnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist. (bijvoorbeeld verzenden van e-mails)

Voer hier het adres van de gewenste DNS-servers in.

Altern. DNS-server

Indien de gewenste DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt.

Leg hier het adres van de alternatieve server vast.

10.3.2.2 Poort

Indien u externe toegang tot de Speeddome wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

De standaardpoort voor de HTTP-overdracht is 80. Alternatief hiervoor kan deze poort een waarde in het

bereik tussen 1024~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet

elke camera een eigen, unieke HTTP-poort krijgen.

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het

bereik tussen 1024~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet

elke camera een eigen, unieke RTSP-poort krijgen.

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

SDK-poort (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens.

Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025~65535 krijgen. Als zich

meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende

SDK-poort worden toegewezen.

Klik op „Opslaan“ om de instellingen op te slaan.

190

10.3.2.3 DDNS

DDNS

DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime

domeinnaamregistraties kan actualiseren. De netwerkcamera beschikt over een geïntegreerde DynDNS-

client die automatisch de actualisering van het IP-adres bij een DynDNS-provider kan uitvoeren. Indien de

netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te

gebruiken.

De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.



 192.168.0.3



 195.184.21.78



 name.dyndns.org



195.184.21.78

LAN

WAN

Internet

191

DDNS activeren

Activeert of deactiveert de DDNS-functie.

DDNS-type

Selecteer een van de DDNS-types. U kunt kiezen tussen „DynDNS“ en „ABUS DDNS“.

Serveradres

Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-

serviceprovider te beschikken (bijv.

www.dyndns.org

).

Indien u als DDNS-type „ABUS DDNS“ heeft geselecteerd, verschijnt het serveradres grijs.

Domeinen

Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).

Poort

Leg hier de poortforwarding vast.

Gebruikersnaam

Gebruikersidentificatie van uw DDNS-account

Wachtwoord

Wachtwoord van uw DDNS-account

Bevestigen

Wachtwoordbevestiging is hier verplicht.

DDNS-account aanmaken

Nieuw account bij DynDNS.org aanmaken:

Accountgegevens invullen:

Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.

192

Toegang tot de netwerkcamera via DDNS

Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router

geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage

www.abus-sc.com

 een

beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.

De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via

DynDNS.org.

ABUS DDNS

1.  Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com

inrichten. Neem hiervoor de FAQ's op de website in acht.

2.  Activeer het selectievakje „DDNS activeren“ en selecteer dan het DDNS-type „ABUS DDNS“

3.  Neem uw gegevens over met

„Speichern“

. Het IP-adres van uw internetverbinding wordt nu elke

minuut op de server geactualiseerd.

Voor de DynDNS-toegang via een router moet een portforwarding van alle relevante

poorten (in ieder geval RTSP + HTTP) in de router worden ingesteld.



 http://name.dyndns.org:1026



name.dyndns.org:1026



 195.184.21.78:1026



195.184.21.78:1026



195.184.21.78:1026



192.168.0.1

LAN

WAN

Internet

193

10.3.2.4 FTP

Om opgenomen video's of beelden op een FTP-server te laden, moeten volgende instellingen worden

uitgevoerd.

Serveradres

Voer hier het IP-adres van de FTP-server in.

Poort

Voer hier het poortnummer van de FTP-server in. De standaardpoort voor de FTP-server is 21.

Gebruikersnaam

Gebruikersnaam van het account dat in de FTP-server geconfigureerd is

Wachtwoord

Wachtwoord van het account dat op de FTP-server is geconfigureerd.

Bevestigen

Voer hier het wachtwoord opnieuw in.

Directorystructuur

Selecteer hier de opslagplaats voor de geüploade gegevens. U heeft de keuze tussen

„Opslaan in rootdirectory.“; „Opsl. in parent directory“; „Opsl. in child directory“.

Parent directory

Dit menupunt is alleen beschikbaar, als onder directorystructuur „Opsl. in parent directory“ of „Opsl. in

child directory“ werd geselecteerd. U kunt hier de naam voor de parent directory selecteren. De bestanden

worden in een map van de FTP-server opgeslagen.

Kies tussen „Apparaatnaam ben.“, „Apparaatnummer. ben.“, „Apparaat-IP-adr. ben.“

Subdirectory

Selecteer hier de naam voor de subdirectory. De map wordt in de parent directory ingericht. U kunt kiezen

tussen „Cameranaam ben.“ of „Cameranummer ben.“.

Type uploaden

Selecteer „Beeld verzenden“ om beelden op de FTP-server laden.

Klik op „Opslaan“ om de instellingen op te slaan.

194

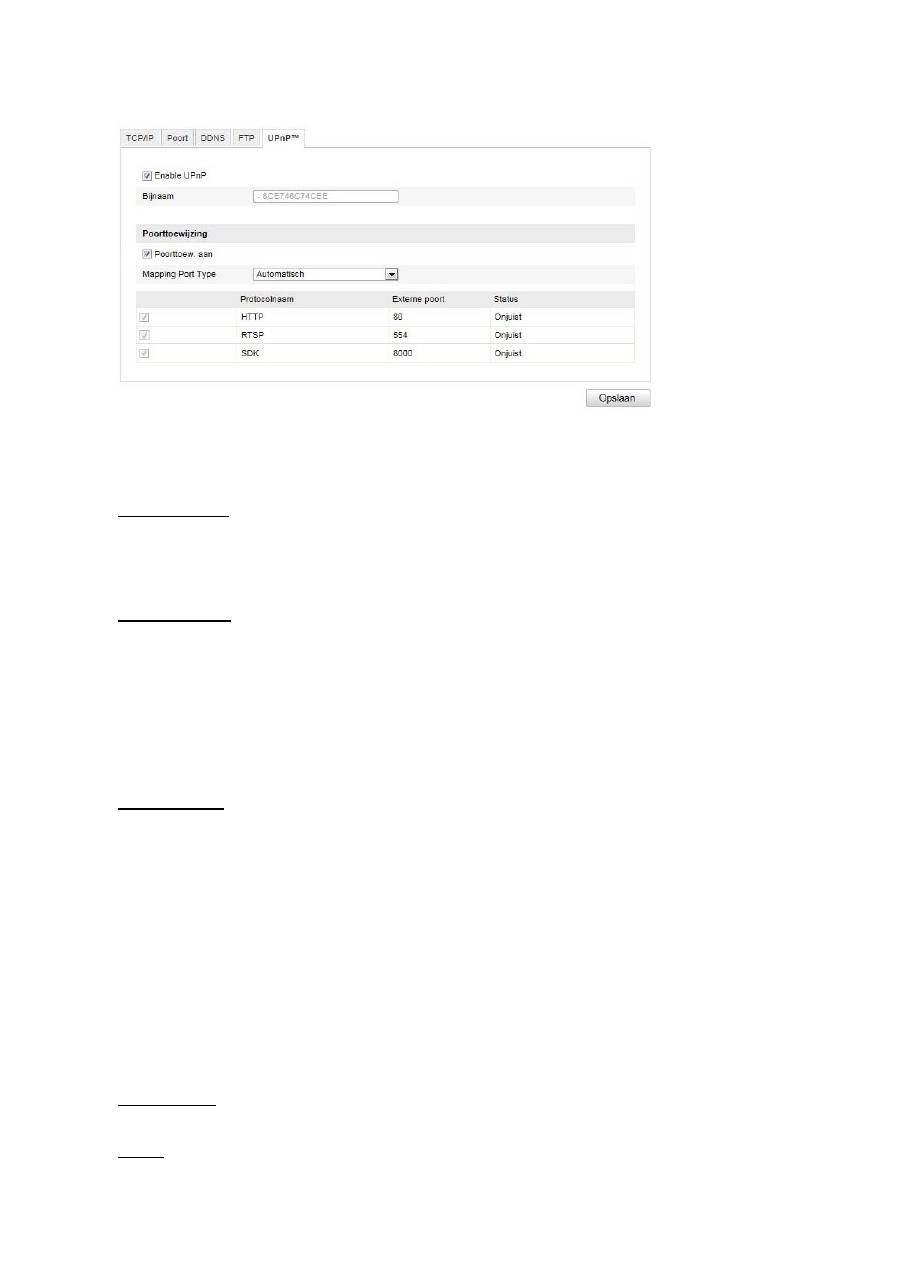

10.3.2.5 UPnP™

De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in

een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving

zichtbaar.

UPnP activeren

Activeer of deactiveer de UPnP-functie

Naam

Weergave van het MAC-adres van de camera

Poorttoewijzing

P.-mapping act.

De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw

router UPnP ondersteunt, dan wordt met deze optie automatisch de portforwarding voor videostreams aan

de zijde van de router voor de netwerkcamera geactiveerd.

Mapping poorttype

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.

U kunt kiezen tussen „Auto“ of „Handmatig“.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in

het bereik tussen 1025~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet

elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het

bereik tussen 1025~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn,

dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

SDK (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens.

Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025~65535 krijgen. als zich

meerdere IP-camera's in hetzelfde subnet bevinden moet aan elke camera een eigen, uniek optredende

SDK-poort worde toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het „Mapping Port Type“ in handmatig werd gewijzigd.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

195

10.3.3 Video / Audio

Menupunt

Beschrijving

Beschikbaar in

modus

Video

Instellingen voor de video-uitgang

Basisconfiguratie,

Voortgezette

configuratie

Audio

Instellingen voor de audio-uitgang

Basisconfiguratie,

Voortgezette

configuratie

196

10.3.3.1 Video

Stream-type

Selecteer het streamtype voor de Speeddome-camera. Selecteer „Main Stream (normaal)“ voor de

opnemen en live-aanzicht met goede bandbreedte. Selecteer „Sub-Stream“ voor live-aanzicht met

begrensde bandbreedte.

Videotype

Selecteer hier het streamtype „Video“ of „Video & Audio“.

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen

1280*720P; 1280*960; 1920*1080P.

Bitratetype

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsinstensiteit

hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de

videokwaliteit van de videogegevens in.De videokwaliteit kan afhankelijk van de bewegingsintensiteit

hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, „Minimum“, „Lager“,

„Laag“, „Midden“, „Hoger“ of „Maximum“.

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Max. beeldfrequentie

De beeldfrequentie van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate

tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar

vereist ook een grotere bandbreedte.

Het audiosignaal wordt alleen opgenomen, indien als streamtype „Video & Audio“

werd geselecteerd.

197

Videocodering

Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264, MPEG-4 en MJPEG.

Profiel

Selecteer hier een profiel. U kunt kiezen tussen „Basisprofiel“, „Hoofdprofiel“ en „Hoog profiel“.

I Beeldinterval

Stel hier het I beeldinterval in. De waarde moet liggen in het bereik 1 – 400.

10.3.3.2 Audio

Audiocodering

Selecteer hier de codering voor de audio-overdracht.

U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.

Audio-ingang

MicIn: De instellingen van de audio-ingang aan de achterkant van de camera zijn aangepast aan een

microfoon (onversterkte bron).

LineIn: De instellingen van de audio-ingang aan de achterkant van de camera zijn aangepast aan een

Line-signaal (actieve versterkte bron).

Volume

Instellen van het volume van het ingangssignaal.

Noise Filter

Activering of deactivering van het ruisfilter voor omgevingsgeluiden

Klik op „Opslaan“ om de instellingen over te nemen.

Klik op „Opslaan“ om de instellingen over te nemen.

198

10.3.4 Beeld

Menupunt

Beschrijving

Beschikbaar in

modus

Weergave-

instellingen

Instellingen van de weergaveparameters

Basisconfiguratie,

Voortgezette

configuratie

OSD-

instellingen

Instelling van het datum- en tijdformaat

Voortgezette

configuratie

Tekst-overlay

Toevoegen van tekstvelden

Voortgezette

configuratie

Maskeren van

privé-zones

Toevoegen van maskers voor privé-zones

Voortgezette

configuratie

199

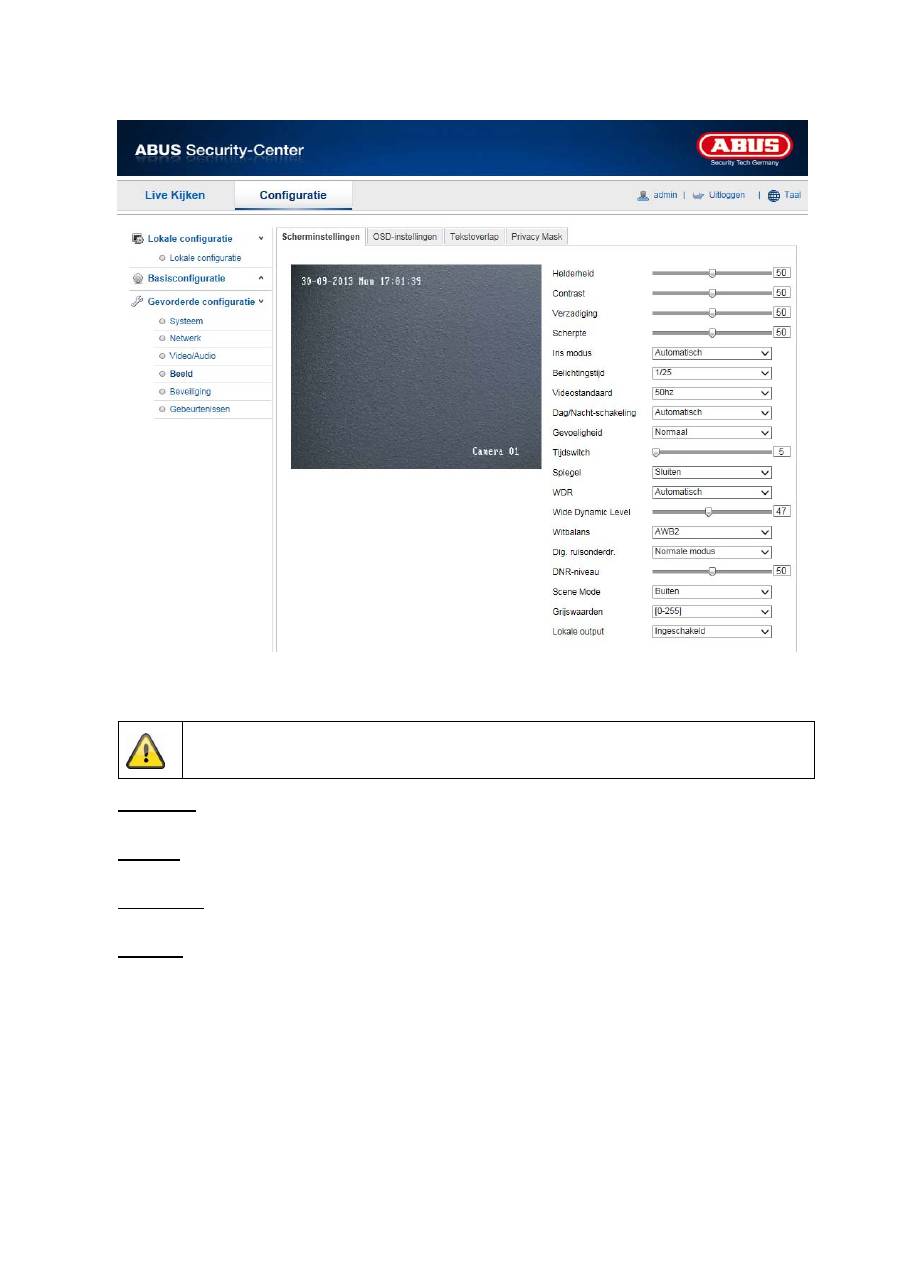

10.3.4.1 Weergave-instellingen

Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc.

instellen. Klik op „Standaard“ om de standaardwaarden te herstellen.

Neem het volgende in acht:

De parameters onder weergave-instellingen kunnen per model verschillen.

Helderheid

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte Een hogere scherpte kan de beeldruis versterken.

Instelbaar zijn waarden tussen 0 en 100.

Belichtingsmodus

Automatische of handmatige instelling van de belichtingsparameters.

Auto

De Speeddome-camera focusseert automatisch, afhankelijk van de objecten binnen een scene

Handmatig
