1

TVIP52502

Brugerhåndbog

Version

10/2013

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

270

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne

betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og

sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og

der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller

unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig

retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og

betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet

såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

271

Ikon forklaring

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige

henvisninger..

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke

ansvarlig for konsekvenserne af dette!

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert

behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.

I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din

sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:



  Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder

godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.



  Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.



  Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom

på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.



  Apparatet er kun beregnet til anvendelse indendørs eller i et vejrbeskyttelseshus.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:



  Væde eller for høj luftfugtighed



  Ekstrem kulde eller varme



 Direkte

sollys



  Støv eller brændbare gasser, dampe eller opløsningsmidler



 Kraftige

vibrationer



  Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere



  Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:



  Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til

farligt legetøj for børn.



  Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige

årsager ikke komme i hænderne på små børn.



  Før ikke genstande gennem åbningerne ind i apparatets indre.



  Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter,

der ikke er kompatible.



 Overhold

sikkerhedshenvisninger

og betjeningsvejledninger for de øvrige tilsluttede apparater.



  Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er

beskadiget.



  Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger

kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

272

Sikkerhedshenvisninger

1. Strømforsyning:

Strømforsyning 100-240 VAC, 50/60 Hz

/

 12 VDC, 1 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet.

Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-

forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller

installationsarbejder.

2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller

elektrisk stød.

3. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1.  Overhold følgende henvisninger for at undgå skader på netkabler og netstik:



  Netkabler og netstik må ikke ændres eller manipuleres.



  Bøj eller sno ikke netkablet.



  Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.



  Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at

kunststofbeklædningen smelter.

2.  Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:



  Undlad at åbne huset og strømforsyningsenheden.



  Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.



  Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding

(f.eks. tordenvejr).

3.  Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle

enheder er fjerne fra lav og 230 VAC strømforsyninger.

I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til

produktet. Forkert installation er til fare for dig og andre.

Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug

og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige

tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre

opmærksom på dette overfor leverandøren.

273

Indholdsfortegnelse

1. Bestemt

anvendelse

............................................................................................................. 275

2. Leveringsomfang

.................................................................................................................. 275

3.  Egenskaber og funktioner .................................................................................................... 275

4. Apparatbeskrivelse

............................................................................................................... 275

5. Beskrivelse

af

tilslutningerne

................................................................................................ 276

6. Første

idriftsættelse

............................................................................................................. 277

7.  Første adgang til netværkskamaraet ................................................................................... 278

8.  Forespørgsel om kodeord .................................................................................................... 279

9. Brugerfunktioner

................................................................................................................... 280

9.1 Menubjælke ........................................................................................................................... 280

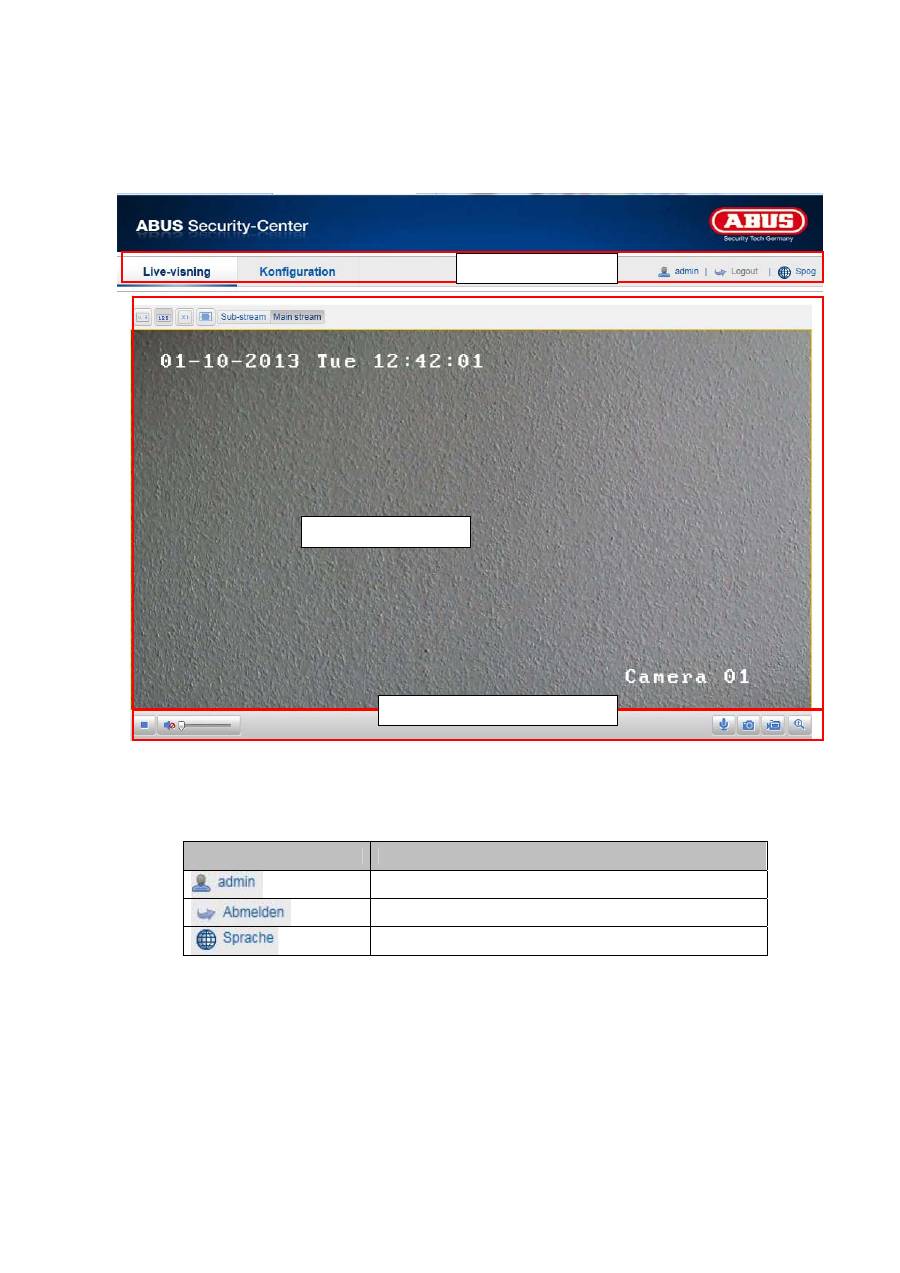

9.2 Live-billedvisning .................................................................................................................... 281

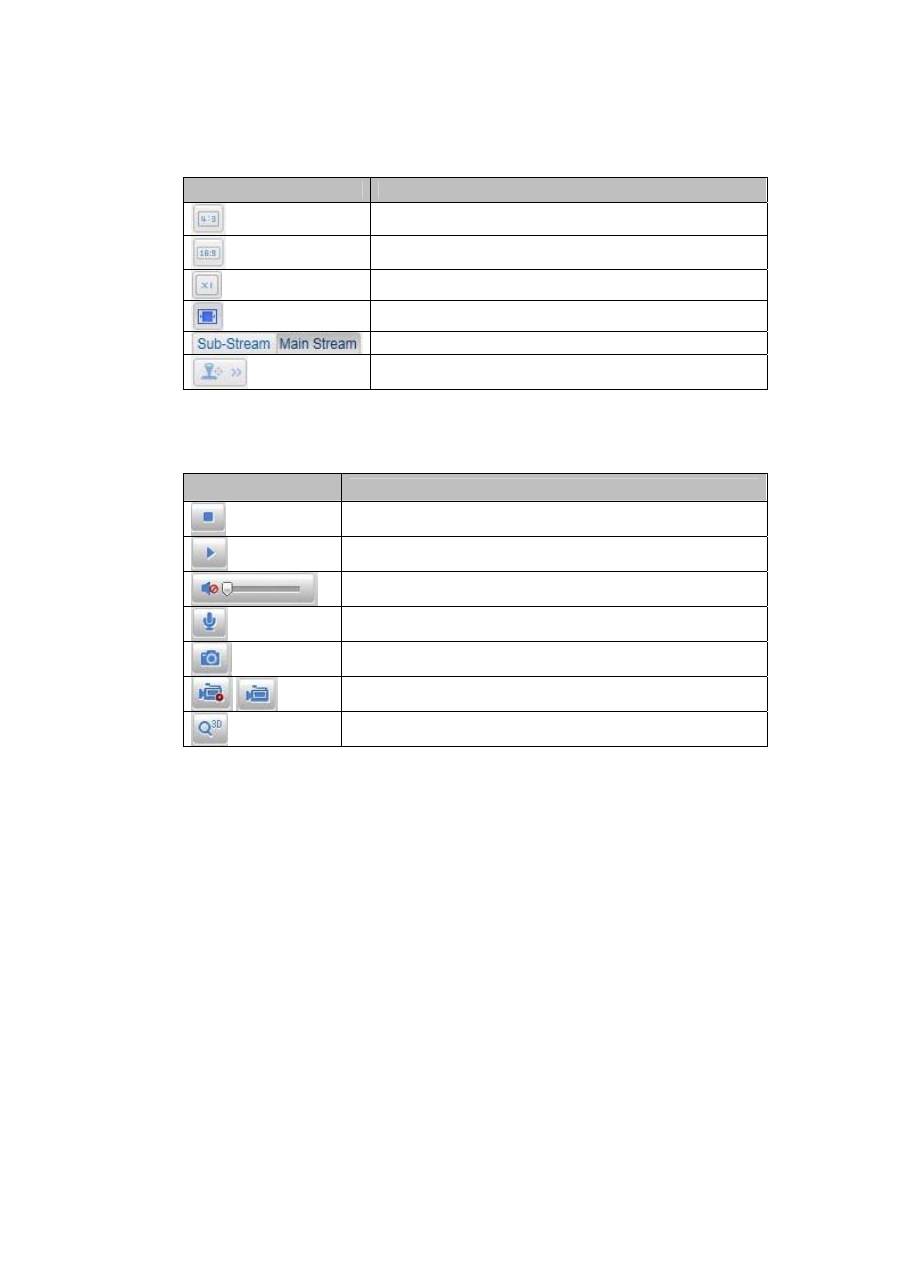

9.3 Audio/video-styring ................................................................................................................ 281

10. Konfiguration

........................................................................................................................ 282

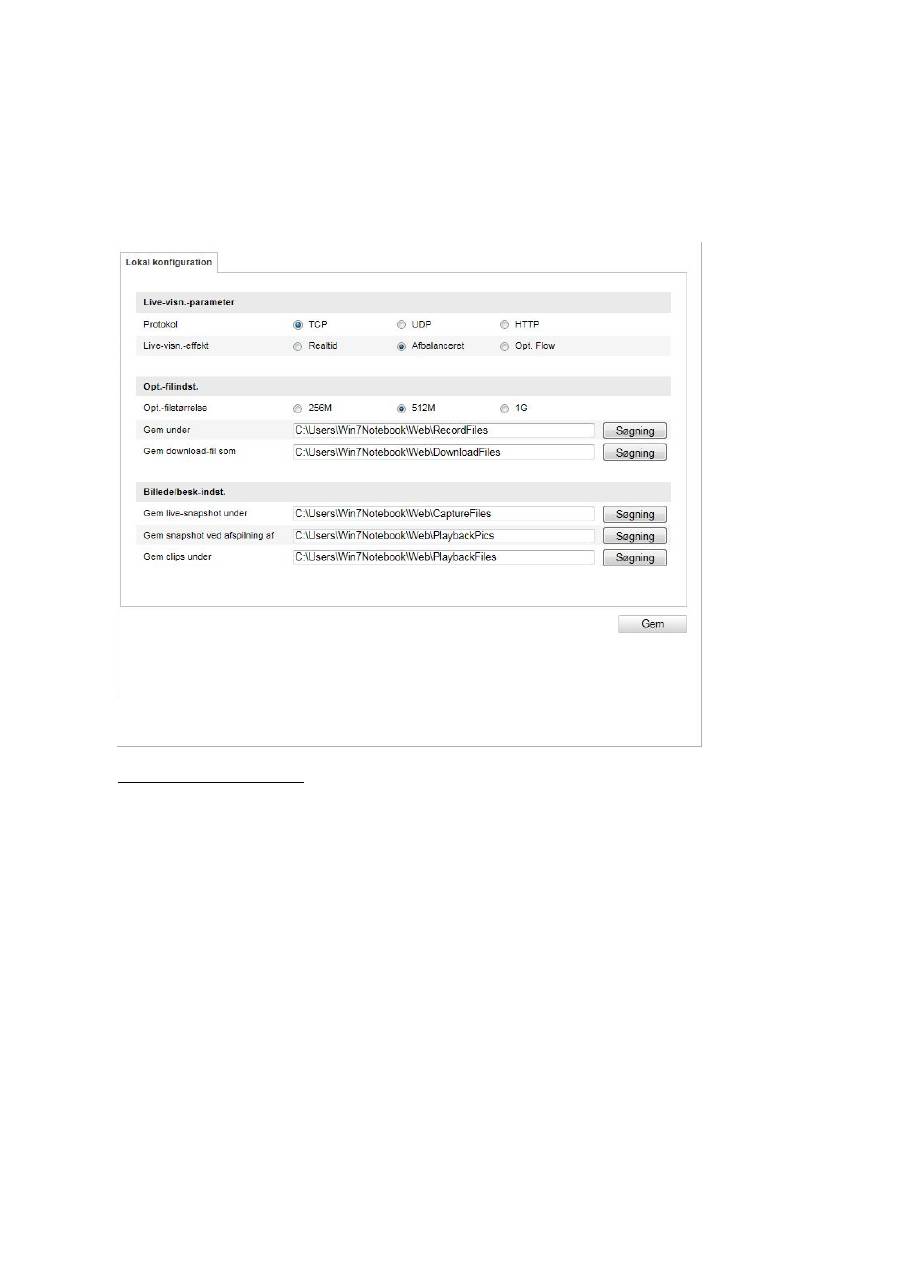

10.1 Lokal konfiguration ............................................................................................................... 282

10.2 Basiskonfiguration ................................................................................................................ 284

10.3 Yderligere konfiguration ....................................................................................................... 284

10.3.1 System .............................................................................................................................. 284

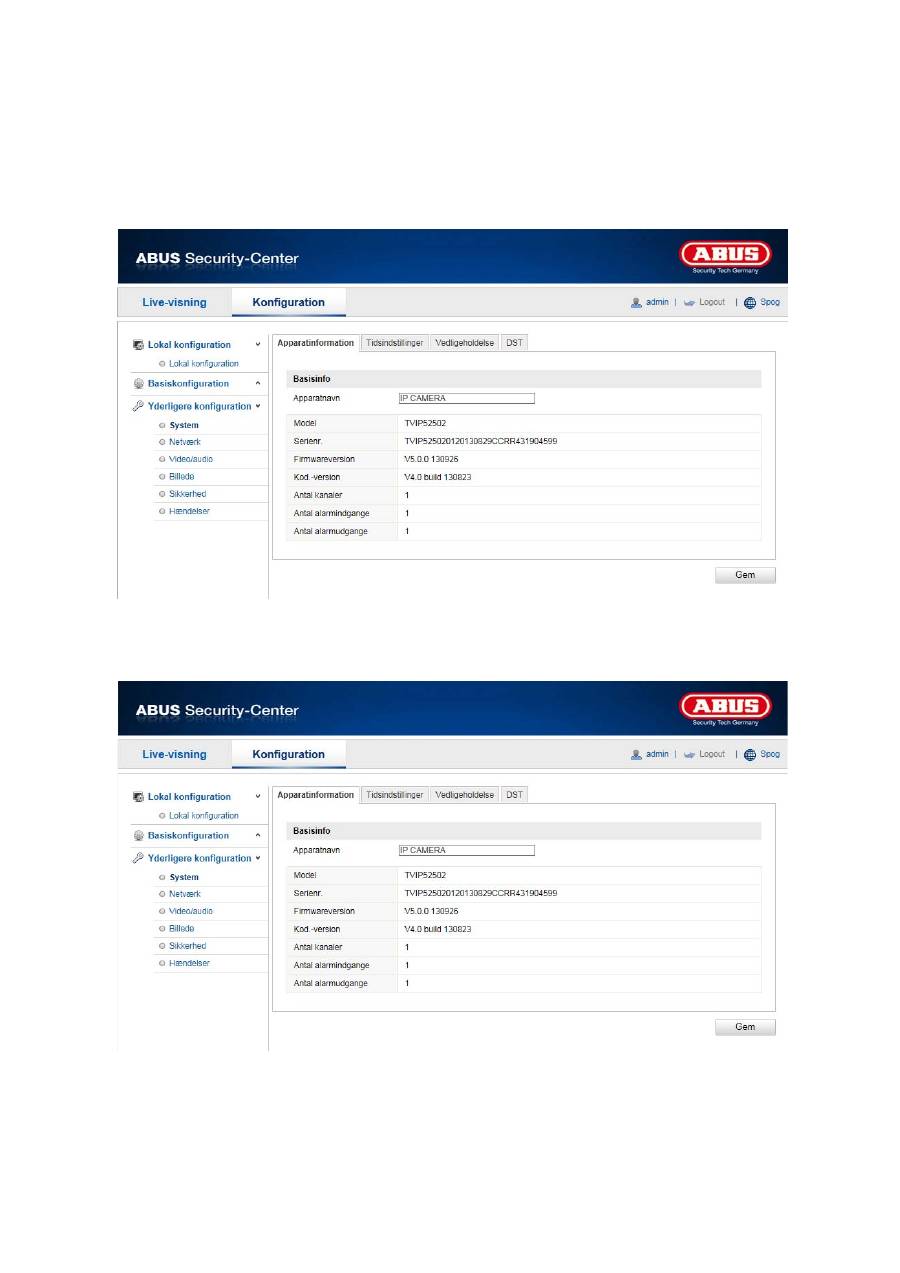

10.3.1.1 Apparatinformation ......................................................................................................... 285

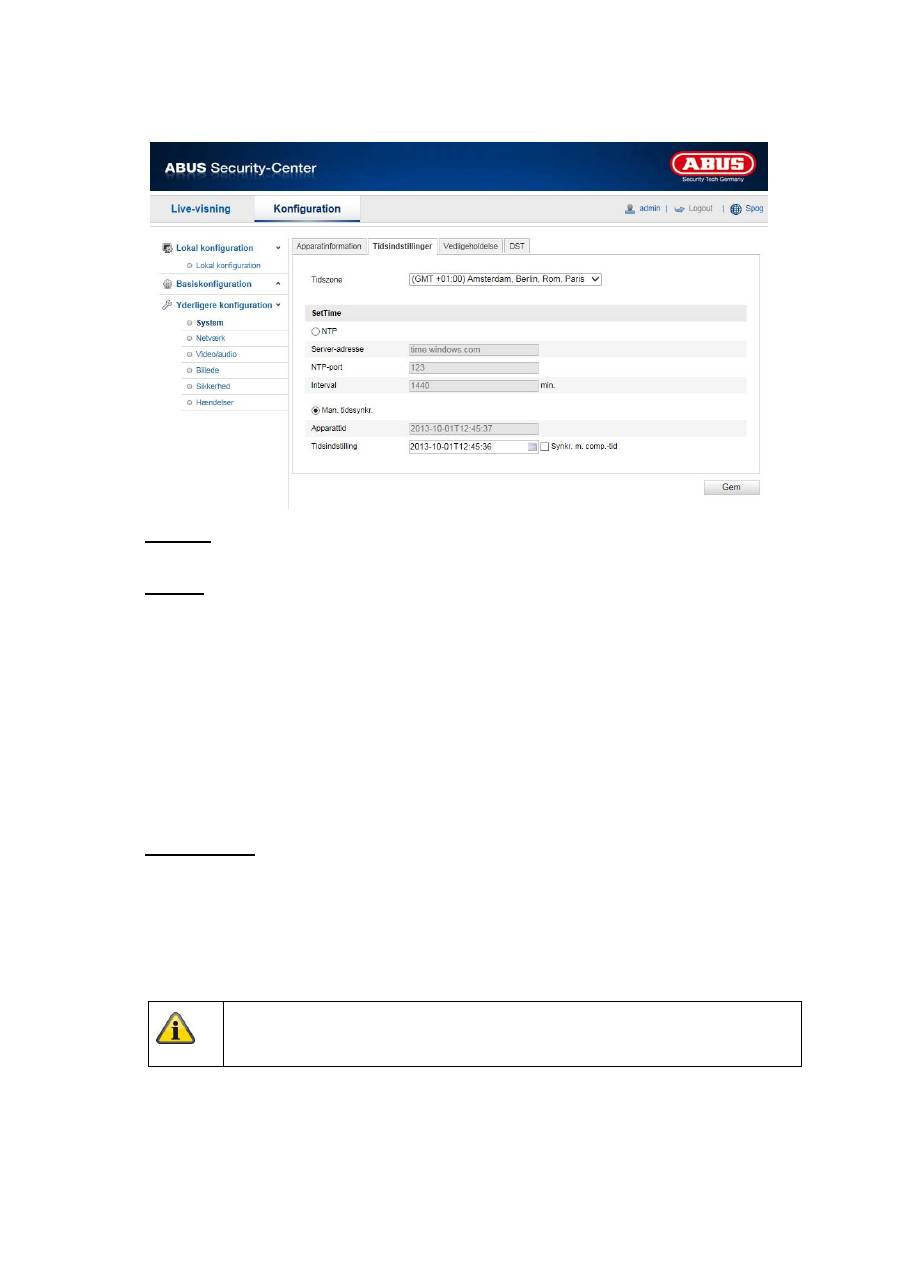

10.3.1.2 Tidsindstillinger .............................................................................................................. 286

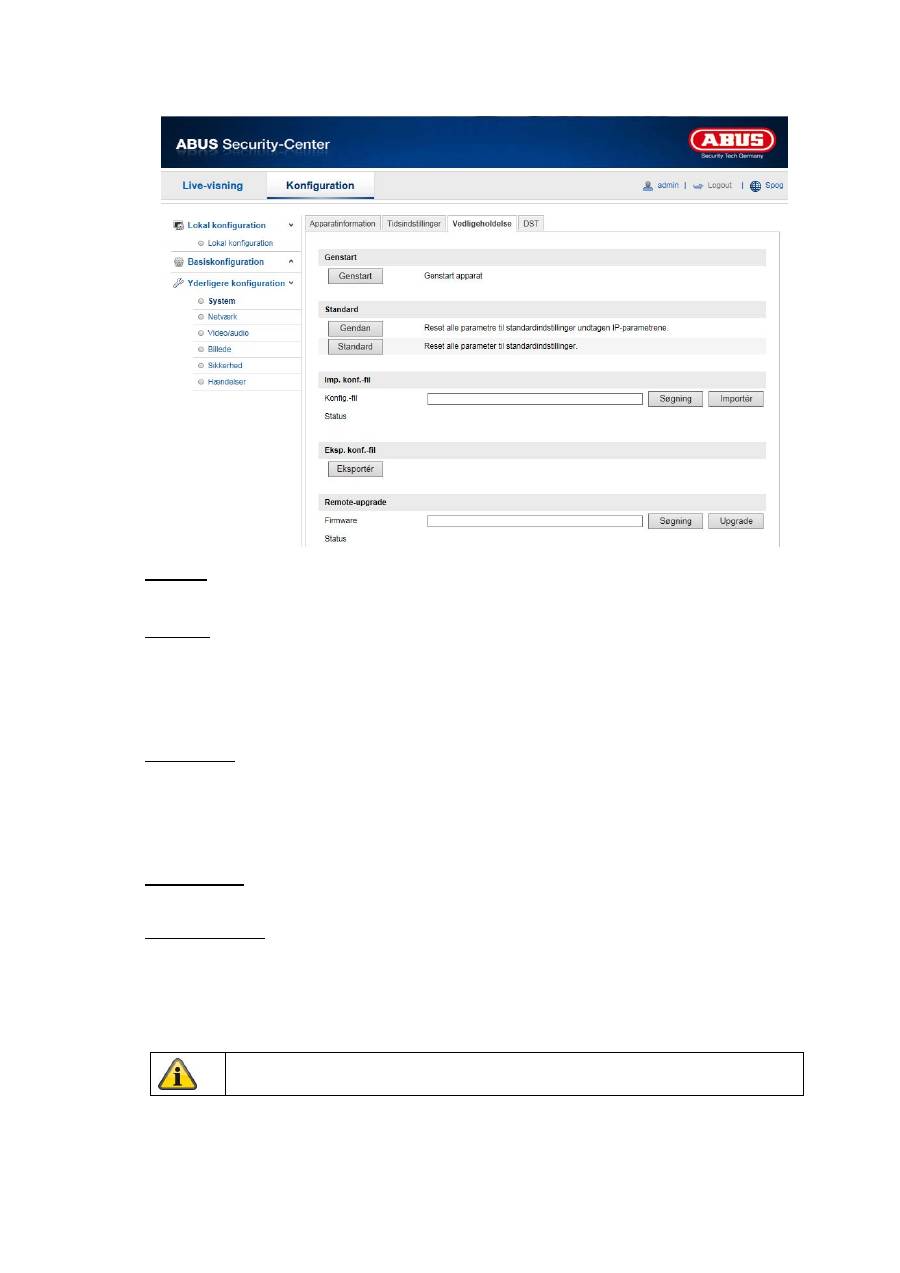

10.3.1.3 Vedligeholdelse .............................................................................................................. 287

10.3.1.4 DST ................................................................................................................................ 288

10.3.2 Netværk ............................................................................................................................ 289

10.3.2.1 TCP/IP ........................................................................................................................... 290

10.3.2.2 Port ................................................................................................................................ 291

10.3.2.3 DDNS ............................................................................................................................. 292

10.3.2.4 FTP ................................................................................................................................ 295

10.3.2.5 UPnP™ .......................................................................................................................... 296

10.3.3 Video/audio ....................................................................................................................... 297

10.3.3.1 Video .............................................................................................................................. 298

10.3.3.2 Audio .............................................................................................................................. 299

10.3.4 Billede ............................................................................................................................... 300

10.3.4.1 Visningsindstillinger ....................................................................................................... 301

10.3.4.2 OSD-indstillinger ............................................................................................................ 303

10.3.4.3 Tekst-overlay ................................................................................................................. 304

10.3.4.4 Privatzone-maskering .................................................................................................... 304

10.3.5 Sikkerhed .......................................................................................................................... 305

274

10.3.5.1 Sikkerhed ....................................................................................................................... 305

10.3.5.2 RTSP- autent. ................................................................................................................ 307

10.3.5.3 IP-adressefilter ............................................................................................................... 307

10.3.6 Hændelser ........................................................................................................................ 308

10.3.6.1 Bevægelsesgenkendelse ............................................................................................... 308

10.3.6.2 Sabotagealarm ............................................................................................................... 311

10.3.6.3 Alarmindgang ................................................................................................................. 313

10.3.6.4 Alarmudgang .................................................................................................................. 315

10.3.6.5 E-mail ............................................................................................................................. 317

10.3.6.6 Snapshot ........................................................................................................................ 319

11.  Vedligeholdelse og rengøring .............................................................................................. 320

11.1 Vedligeholdelse .................................................................................................................... 320

11.2 Rengøring ............................................................................................................................ 320

12. Vækanskaffelse

.................................................................................................................... 320

13. Teknisk data

......................................................................................................................... 321

275

1. Bestemt anvendelse

Med WDR dag/nat HD 1080p netværkskameraet realiseres en effektiv overvågning. Dette kamera er

takket være sin kraftige signalprocessor ideelt egnet til anvendelse ved meget kraftige kontrastforhold

(f.eks. kraftigt lysindfald gennem et vindue med et relativt mørkt objektområde i forgrunden). Derudover

kan dette kamera i vejrbeskyttelseshuset anvendes til udendørs overvågning. I den forbindelse kan CS-

mount-objektivet (ikke i leveringsomfanget) tilpasses specielt til anvendelsen ved hjælp af et egnet udvalg.

2. Leveringsomfang

WDR dag/nat HD 1080p

netværkskamera (uden objektiv)

Strømforsyning

1 m netværkskabel CD-ROM

Kvikguide Monteringsmateriale

3.  Egenskaber og funktioner



HD 1080p-opløsning: 1920 x 1080 @ 25 fps



Kamera til anvendelse ved ekstreme modlysforhold



Dag-/natskift med elektromekanisk IR-drejefilter (ICR)



Analog videoudgang til serviceformål



Power over Ethernet (PoE)



ONVIF-kompatibel

4. Apparatbeskrivelse

Modelnummer TVIP52502

Opløsning

1920 x 1080 (1080p)

WDR

√

276

5.  Beskrivelse af tilslutningerne

Nr.   Beskrivelse

1 Netværkstilslutning

(RJ45)

2 Reset-tast

3 Steltilslutning

4

Alarmudgang (1A/1B) (maks. 5 V DC/50 mA)

5

Alarmindgang (IN/G) (jumper mellem “IN” og “G” udløser alarm)

6

RS-485 (anvendes ikke)

7

Analog videoudgang (til serviceformål)

8 Audioudgang

9 Audioindgang

(mikrofon/line)

10

Spændingstilslutning 12 V DC (rundstik 5,5 x 2,1 mm)

11  Statusvisning for spændingsforsyning

12 Objektivtilslutning

1

2

3

4

5

6

7

8

9

10

11

12

277

6. Første idriftsættelse

Netværkskameraet registrerer automatisk, om der skal etableres en direkte forbindelse mellem pc og

kamera. Et cross-over-netværkskabel er ikke nødvendigt.

Direkte tilslutning af netværkskameraet til en pc/bærbar computer

1.  Sørg for, at der anvendes et netværkskabel af typen Cat5

2.  Forbind kablet med ethernet-interfacet på pc'en/den bærbare computer og netværkskameraet

3. Tilslut

netværkskameraets spændingsforsyning.

4.  Konfigurér netværksinterfacet på pc'en/den bærbare computer til IP-adresse 192.168.0.2 og

default-gateway til 192.168.0.1

5.  Fortsæt med punkt 8 for at afslutte den første indstilling og at etablere forbindelsen til

netværkskameraet.

Tilslutning af netværkkameraet til en router/switch

1.  Sørg for, at der anvendes et Cat5-netværkskabel til netforbindelsen.

2.  Forbind pc'en/den bærbare computer med routeren/switchen.

3.  Forbind netværkskameraet med routeren/switchen.

4. Tilslut

netværkskameraets spændingsforsyning.

5.  Hvis der står en navneserver (DHCP) til rådighed i dit netværk, skal netværksinterfacet på

pc'en/den bærbare computer indstilles på "Indstil IP-adresse automatisk".

6.  Hvis der ikke står en navneserver (DHCP) til rådighed, skal netværksinterfacet på pc'en/den

bærbare computer konfigureres til 192.168.0.1 og default-gateway'en til 192.168.0.2

7.  Fortsæt med punkt 4.6 for at afslutte den første indstilling og at etablere forbindelsen til

netværkskameraet.



Cat5-ethernetkabel

Internet

278

7.  Første adgang til netværkskamaraet

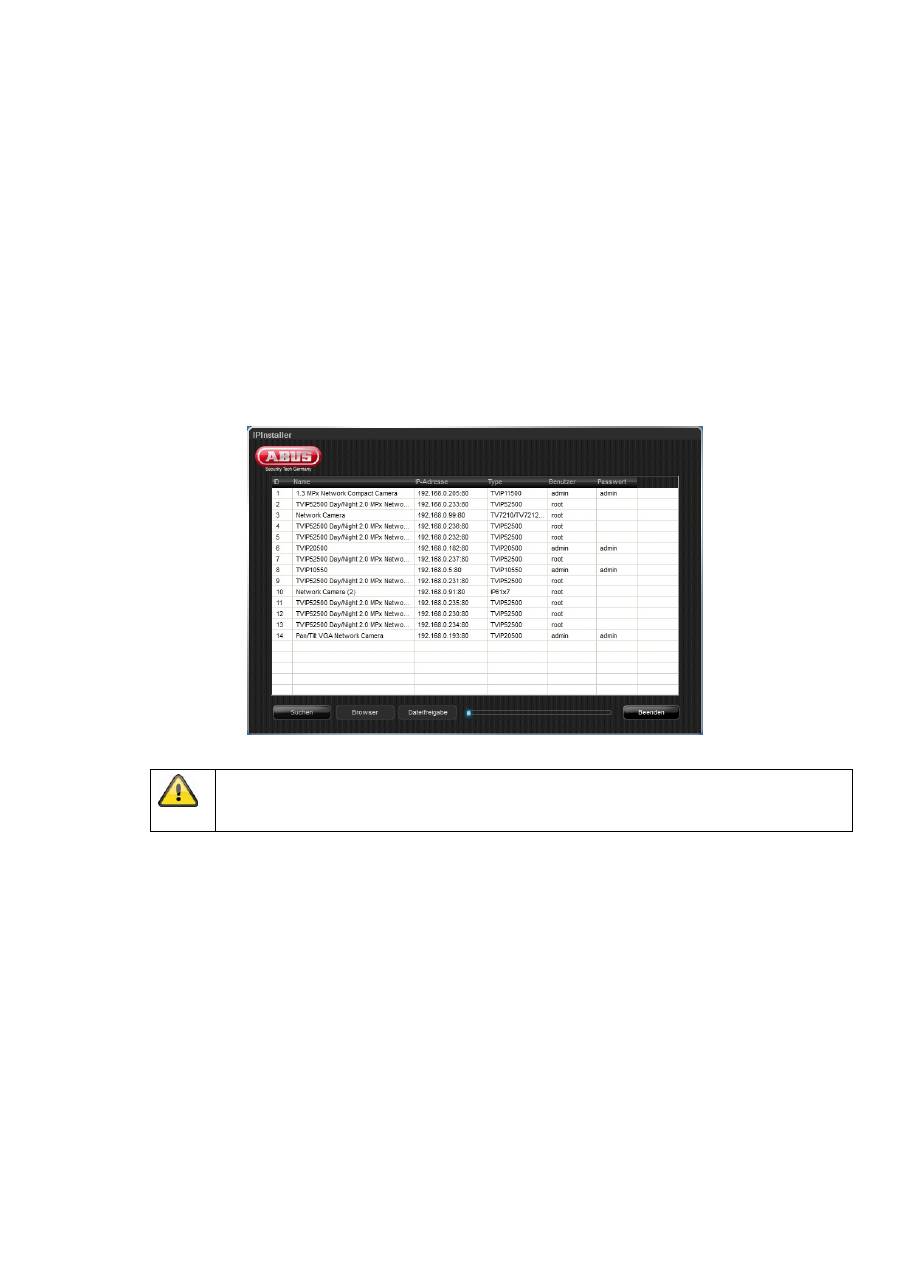

Den første adgang til netværkskameraet foretages ved at anvende ABUS IP Installer.

Når assistenten er startet, søger den efter alle tilsluttede ABUS-netværkskameraer og videoservere i

netværket.

Programmet findes på den vedlagte cd-rom. Installer programmet på pc-systemet, og udfør det.

Hvis der er en DHCP-server til rådighed i netværket, tildeles IP-adressen automatisk både til pc'en/den

bærbare computer og netværkskameraet.

Hvis der ikke står en  DHCP-server til rådighed, indstiller netværkskameraet automatisk følgende IP-

adresse: 192.168.0.100.

Pc-systemet skal befinde sig i det samme IP-subnet for at kunne etablere kommunikation til

netværkskameraet (pc'ens IP-adresse: f.eks. 192.168.0.2).

Standardindstillingen for netværkskameraet står på "DHCP". Hvis der ikke anvendes en

DHCP-server i netværket, anbefaler vi efter den første adgang til netværkskameraet at

indstille IP-adresse manuelt på en fast værdi.

279

8. Forespørgsel om kodeord

Fra fabrikken er der tildelt et administratorkodeord i netværkskameraet. Af sikkerhedsmæssige

årsager bør administratoren dog omgående vælge et nyt kodeord. Når dette administratorkodeord er

gemt, spørger netværkskameraet før enhver adgang om brugernavnet og kodeordet.

Administratorkontoen er fra fabrikken indstillet på følgende måde: Brugernavn „

admin

“ og

kodeord„

12345

“. Ved enhver adgang til netværkskameraet viser browseren et verificeringsvindue og

spørger om brugernavnet og kodeordet. Hvis dine individuelle indstillinger i administrationskontoen

ikke længere står til rådighed, skal du kontakte vores tekniske support.

Gør følgende for at indtaste brugernavnet og kodeordet:

Åbn Internet Explorer og indtast kameraets IP-adresse (f.eks. „http://192.168.1.100“).

Du bliver bedt om at verificere dig:

->

 Du er nu forbundet med netværkskameraet og ser allerede en  videostream

.

280

9. Brugerfunktioner

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder:

9.1 Menubjælke

Klik for at vælge den ønskede mappe: „Live-visning“, „Konfiguration“ eller „Protokol“.

Knap

Beskrivelse

Visning af den anmeldte bruger

Bruger-logout

Valg af det ønskede sprog

Live-billedvisning

Menubjælke

Audio/video-styring

281

9.2 Live-billedvisning

Med et dobbeltklik kan du skifte til full screen.

Knap

Beskrivelse

Aktivér 4:3-visning

Aktivér 16:9-visning

Vis i originalstørrelse

Automatisk tilpasning af visning til browser

Valg af streaming-type til live-visning

Visning/skjulning af kamerastyring

9.3 Audio/video-styring

Knap

Beskrivelse

Deaktivér live-visning

Aktivér live-visning

Aktivér/deaktivér lyden, tilpas lydstyrke

Mikrofon til/fra

Øjeblikkeligt billede (momentoptagelse)

Start/stop manuel visning

Start/stop 3D-zoom

282

10. Konfiguration

10.1 Lokal konfiguration

Under menupunktet „Lokal konfiguration“ kan du indstille live-visning og datastier for optagelsen og

momentoptagelserne.

Parametre for live-visning

Her kan du indstille protokoltype og kameraets live-visningseffekt.

Protokol

TCP:

 Komplet levering af streamingdata samt en god videokvalitet, hvilket dog påvirker

realtidstransmission.

UDP:

Transmission i realtid af lyd og video.

HTTP:

Tilbyder samme kvalitet som TCP, men specielle ports i netværksindstillingerne

konfigureres ikke.

Live-visningseffekt

Her kan du indstille effekten for live-visningen.

283

Optagelsesdataindstillinger

Her kan du definere datastørrelsen for optagelser, optagelsesstien og stien til hentede filer. Klik på „Gem“

for at gemme ændringerne.

Optagelsesdatastørrelse

Du kan vælge mellem 256 MB, 512 MB og 1 GB som datastørrelse for optagelser og hentede videoer.

Gem under

Du kan vælge den datasti, der skal anvendes til manuelle optagelser.

Standardstien er: C:\\<Benutzer>\<Computername>\Web\RecordFiles.

Gem hentede data under

Her kan du indstille datastien til hentede videoer.

Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\DownloadFiles

Billede-/beskæringsindstillinger

Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips.

Gem live-snapshot under

Vælg datastien til øjeblikkelige billeder fra live-visningen.

Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\CaptureFiles

Gem snapshot ved afspilning af

Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes.

Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\PlaybackPics

Gem clips under

Her kan du indstille den sti, hvor clips skal gemmes.

Følgende sti anvendes som standard: C:\\<Benutzer>\<Computername>\Web\PlaybackFiles

284

10.2 Basiskonfiguration

Alle indstillinger for „Basiskonfiguration“ finder du ligeledes under menupunktet „Yderligere konfiguration“.

Vær i den forbindelse opmærksom på spalten „Tilgængelig i“ under beskrivelserne af „Yderligere

konfiguration“.

10.3 Yderligere konfiguration

10.3.1 System

285

Menupunkt

Beskrivelse

Tilgængelig i modus

Apparatinformation

Visning af apparatinformationerne

Basiskonfiguration,

yderligere konfiguration

Tidsindstillinger

Konfiguration af tidsvisningen

Basiskonfiguration,

yderligere konfiguration

Vedligeholdelse

Konfiguration til systemvedligeholdelse

Basiskonfiguration,

yderligere konfiguration

DST

(Daylight Saving

Time)

Konfiguration af det automatiske sommertidsskift   Yderligere

konfiguration

10.3.1.1 Apparatinformation

Basisinfo

Apparatnavn:

Her kan du tildele speeddomet et apparatnavn. Klik på „Gem“ for at gemme ændringen.

Model:

Visning af modelnummeret

Serienr.:

Visning af serienummeret

Firmwareversion:

Visning af firmwareversionen

Kod.-version:

Visning af kodningsversionen

Antal kanaler:

Visning af antal kanaler

Antal alarmindgange:

Visning af antal alarmindgange

Antal alarmudgange:

Visning af antal alarmudgange

286

10.3.1.2 Tidsindstillinger

Tidszone

Valg af tidszone (GMT)

SetTime

NTP

Ved hjælp af netværkstidsprotokollen (NTP) er det muligt at synkronisere speeddomets klokkeslæt

med en tidsserver.

Aktivér NTP for at udnytte denne funktion.

Server-adresse

IP-serveradressen for NTP-serveren.

NTP-port

Netværksportnummer for NTP-funktioner (standard: port 123)

Man. tidssynkr.

Apparattid

Visning af computerens apparattid

Tidsindstilling

Visning af det aktuelle klokkeslæt via tidszoneindstillingen.

Klik på „Synkr. m. comp.tid“ for at gemme computerens apparattid.

Gem de gennemførte indstillinger med „Gem“.

287

10.3.1.3 Vedligeholdelse

Genstart

Klik på „Genstart“ for at genstarte apparatet.

Standard

Gendan

.

Klik på „Gendan“ for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene.

Standard

Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger.

Imp. konf.-fil

Konfig.-fil

Vælg datasti for at importere en konfigurationsfil.

Status

Visning af importstatus

Eksp. konf.-fil

Klik på „Eksportér“ for at eksportere en konfigurationsfil.

Remote-upgrade

Firmware

Vælg sti for at opdatere speeddome med ny firmware.

Status

Visning af opgraderingsstatus.

Gem de gennemførte indstillinger med „Gem“.

288

10.3.1.4 DST

DST

Aktivering af DST

Vælg „Aktivér DST“ for automatisk tilpasning af systemtiden til sommertid.

Starttidspunkt

Vælg tidspunktet for skift til sommertid.

Sluttidspunkt

Vælg tidspunktet for skift til vintertid.

Gem de gennemførte indstillinger med „Gem“.
