JVC MultiMediaNavigator: 6 SU

ALOITTAMINEN (jatkuu)

6 SU

Liitettävät laitteet

q JVC-digitaalivideokamerat (mukaanlukien liitäntäasemalla varustetut), joissa on

tietokoneliitin ja JLIP-liitin

Käyttöympäristö

®

®

®

q Microsoft

Windows

95/Windows

98 käyttöjärjestelmällä varustettu tietokone.

®

®

q CPU: Intel

Pentium

tai parempi prosessori

q Vähimmäis RAM: 32 MB

q Käytettävissä oleva kovalevytila:

MultiMediaNavigator: 20 MB tai enemmän

Mr. Photo Gold: 140 MB tai enemmän

(Voit valita mitkä sovellutukset asennat ohjelmasta Mr. Photo Gold.)

q Värinäyttö, joka pystyy näyttämään ainakin 65.356 väriä.

Suositellaan 1024 x 768 pikseliä, 16,77 miljoonaa väriä

q 1 vapaa sarjasiirtoportti, joka soveltuu 9600 tavun per sekunti tai suuremmalle

siirtonopeudelle ja joka voidaan liittää RS-232 C:hen 9-nastaisella sarjaliittimellä

(Suositellaan yhteensopivuutta UART 16550A:n kanssa)

®

q Hiiri (Windows

yhteensopiva)

q CD-ROM asema

HUOM!

Erillinen 9-nastainen sarjamuuntosovitin on tarpeen sellaisille tietokoneille, joissa on muu

kuin 9-nastainen sarjakommunikaatioportti.

®

®

* Intel

ja Pentium

ovat Intel Corporationin joko rekisteröityjä tavaramerkkejä tai

tavaramerkkejä.

®

®

* Microsoft

ja Windows

ovat Microsoft Corporationin Yhdysvalloissa ja/tai muissa maissa

joko rekisteröityjä tavaramerkkejä tai tavaramerkkejä.

* Muut tässä käyttöohjeessa olevat tuotteiden tai yhtiöiden nimet ovat vastaavasti näiden

omistajien tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä.

LIITÄNNÄT

SU 7

n Varmista turvallisuuden vuoksi ennen liitäntöjen tekemistä, että kaikista laitteista on

katkaistu virta.

n Suosittelemme käytettäväksi verkkolaitetta/lataajaa.

n Kun liität varusteisiin kuuluvat johdot, kytke kameranauhuriin ydinsuodattimella varustetut

liittimet.

n Älä liitä mitään kameranauhurin DV OUT-liittimeen.

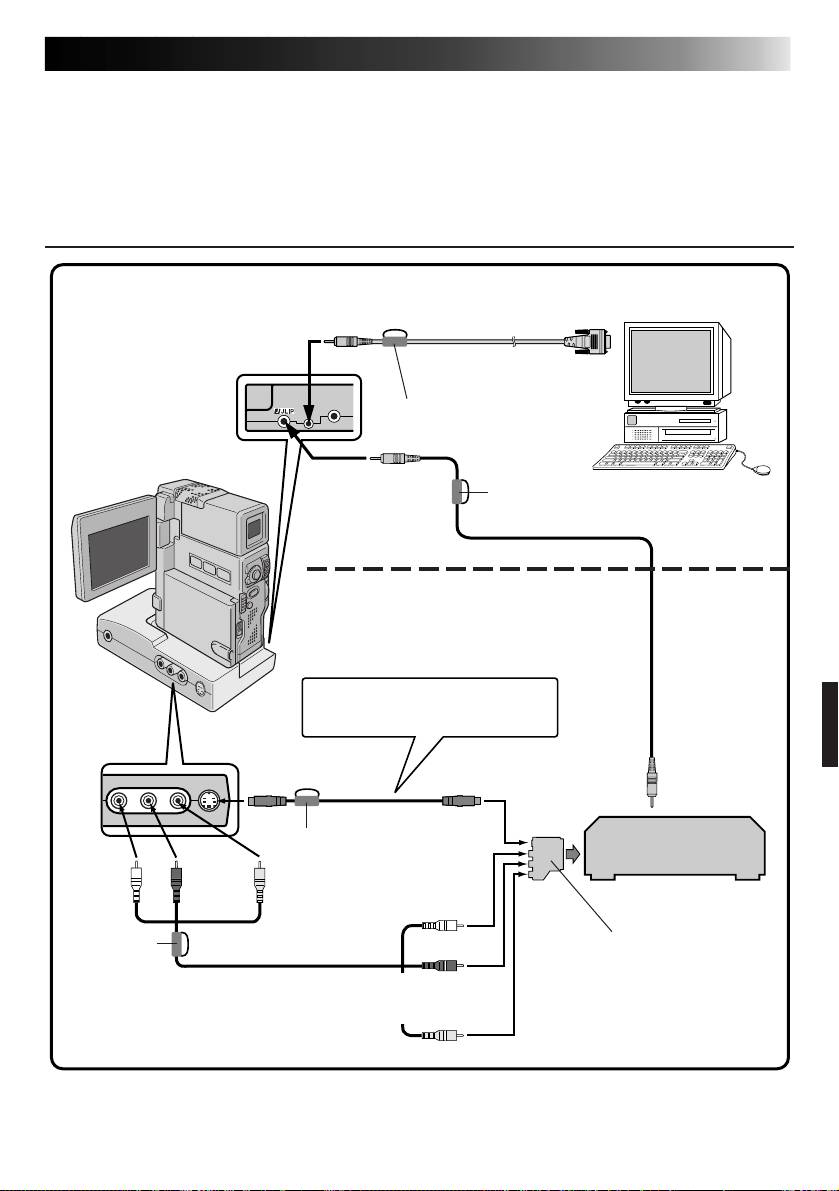

LIITÄNTÄ KUVANAUHURIIN, JOSSA ON JLIP-LIITIN

Käytettäessä JLIP Video Capure-ohjelmistoa

COM-porttiin

PC-liittimeen

(RS-232C)

PC liitäntäjohto

(vakiovaruste)

Ydinsuodatin

JLIP-liittimeen

Kameranauhuri

Tietokone (PC)

Ydinsuodatin

Käytettäessä JLIP Video

Producer-ohjelmistoa:

JLIP-johto

(vakiovaruste)

Liitä tämä, jos videolaitteessa

on S-kuvan tuloliitin

S OUT-

S-VIDEO

liittimeen

tuloliittimeen (S-kuva)

JLIP-liittimeen

S-VIDEO johto

Ydinsuodatin

(vakiovaruste)

Kuvanauhuri

Punainen

(nauhoittava dekki)

Valkoinen

Keltainen

liittimeen

liittimeen

liitimeen

AUDIO R

Valkoinen liittimeen

AUDIO L

VIDEO

(oikea ääni)

AUDIO L (vasen ääni)

(vasen ääni)

(kuva)

Ydinsuodatin

Jos kuvanauhurissasi on

SCART-liitin, käytä

johtosovitinta (vain PAL).

AUDIO/VIDEO-johto

Punainen liittimeen

(vakiovaruste)

AUDIO R (oikea

ääni)

Keltainen liitimeen VIDEO (kuva)
