Xerox Color 550-560-570 Printer avec Xerox CX Print Server powered by Creo-12907: Caractéristiques

Caractéristiques

• le numéro de série de l'imprimante ;

• le code d'erreur (le cas échéant) et

• le nom et l'adresse de votre société.

Pour localiser le numéro de série de l'imprimante, procédez comme suit :

1. Sur le panneau de commande, appuyez sur la touche État de la machine.

2. L'onglet Informations machine apparaît. Le numéro de série s'affiche dans la

partie gauche de l'écran tactile.

REMARQUE

Si vous ne parvenez pas à obtenir le numéro de série par le biais de l'écran tactile,

vous le trouverez également sur le châssis de l'imprimante, à l'intérieur du panneau

inférieur gauche.

Pour plus d'informations sur l'utilisation de l'imprimante :

• Reportez-vous aux chapitres concernés de ce guide.

• Contactez l'opérateur principal.

• Visitez notre site Web à l'adresse www.support.xerox.com/support (sélectionnez votre

langue/pays, entrez Imprimante Xerox 550/560/570 dans le champ Rechercher, puis

choisissez la documentation correspondant au type d'imprimante spécifique que

vous utilisez) ou contactez le Centre Services Xerox.

Fonctionnalités standard

• Copie, impression, fax, numérisation bureau, numérisation vers USB ou courrier

électronique et impression mobile

• Vitesses de copie et d'impression maximum : Couleur : jusqu'à 50/60/70 ppm / Noir

et blanc jusqu'à 55/65/75 ppm

• Résolution de 2400 x 2400 ppi

• Impression recto verso automatique

• Chargeur automatique de documents recto verso

• Scanner intégré

• Capacité de papier standard (4 magasins et départ manuel) : 3 260 feuilles

• Écran tactile couleur sur panneau de commande intégré

• Xerox Extensible Interface Platform (EIP) permettant la connexion à des logiciels

tiers à partir de l'écran tactile

• Périphérique d'interface externe

• Prise en charge PDL pour PCL 5 et PCL 6

• Prise en charge de connexion Ethernet 10/100Base-TX

• Prise en charge de supports couchés et non couchés, jusqu'à 300 g/m² (110 lb)

®

Xerox

Imprimante Color 550/560/5703-2

Guide de l'utilisateur

Caractéristiques

Configurations de l'imprimante

DescriptionModèle d'imprimante/Configura-

tion

Xerox Color 550

Ce modèle peut atteindre une vitesse d'impression de

55 ppm en noir et blanc et de 50 ppm en couleur.

Xerox Color 560

Ce modèle peut atteindre une vitesse d'impression de

65 ppm en noir et blanc et de 60 ppm en couleur.

Xerox Color 570

Ce modèle peut atteindre une vitesse d'impression de

75 ppm en noir et blanc et de 70 ppm en couleur.

Éléments de l'imprimante

Cette section aborde les points suivants:

• Vue avant latérale gauche

• Vue arrière latérale droite

• Option de connexion téléphone et fax

• Composants internes

• Chargeur de documents

• Panneau de commande

• Touche de mise hors/sous tension

• Magasin grande capacité grand format

®

™

• GBC

AdvancedPunch

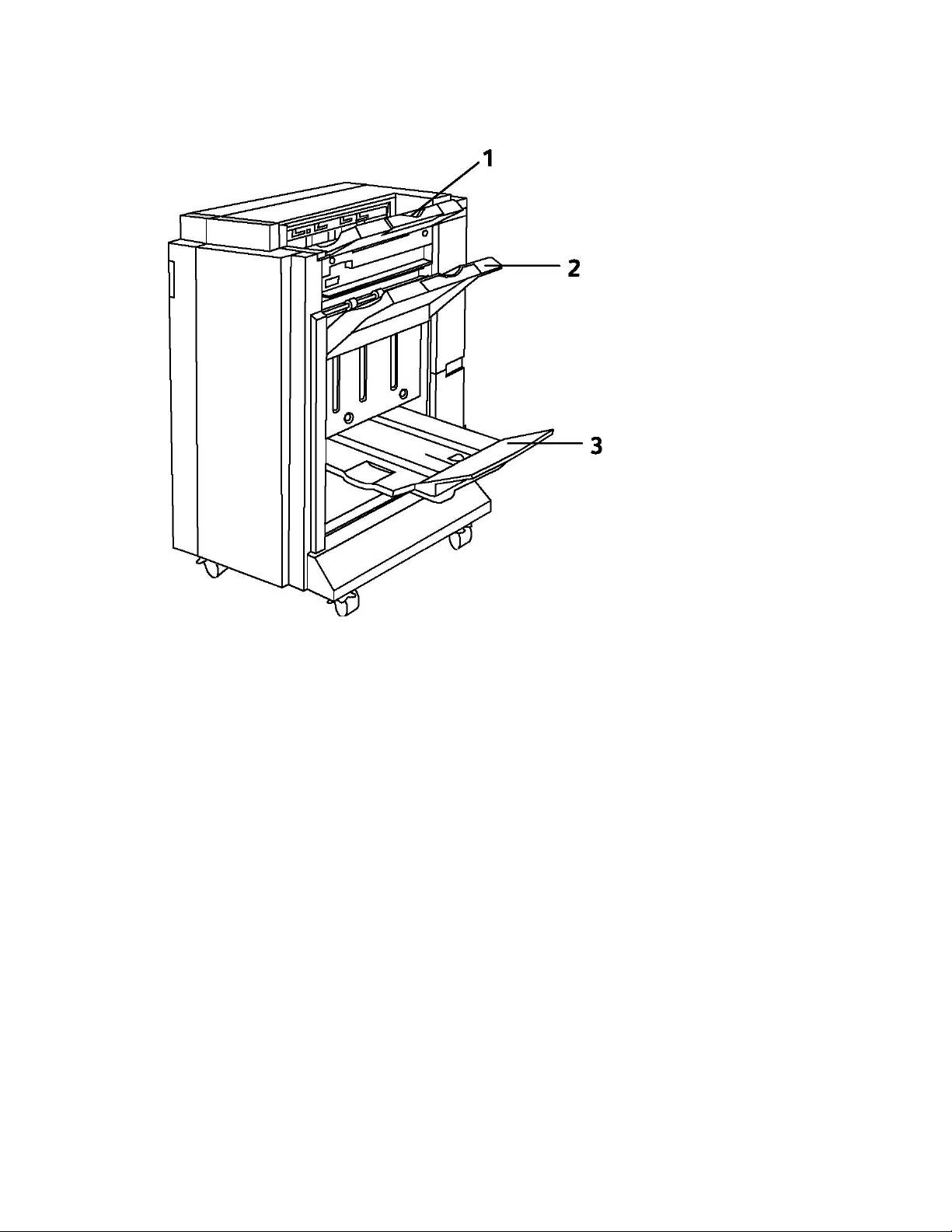

• Module de finition standard

• Module de finition avancé

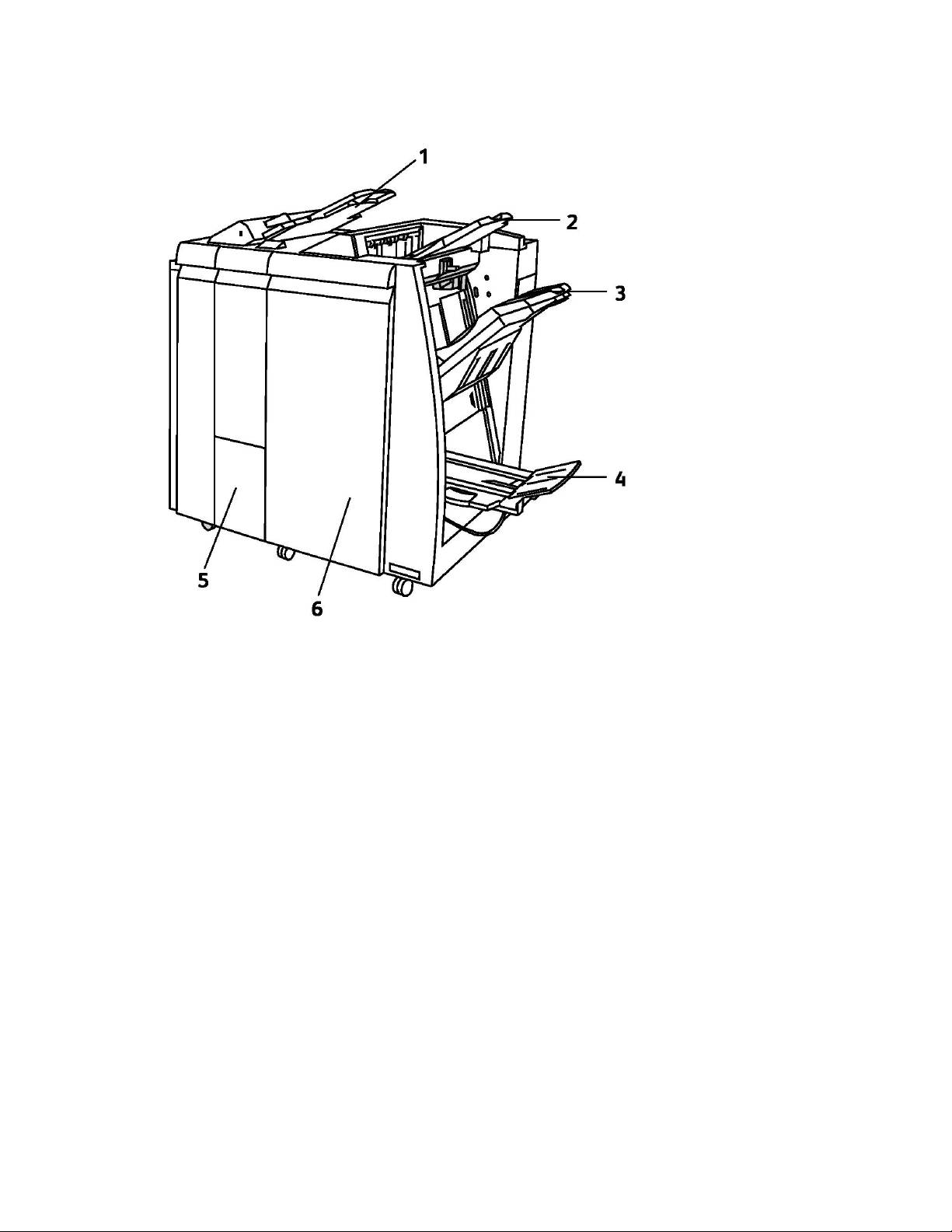

• Module de finition professionnel

• Module de finition avec plieuse/brocheuse

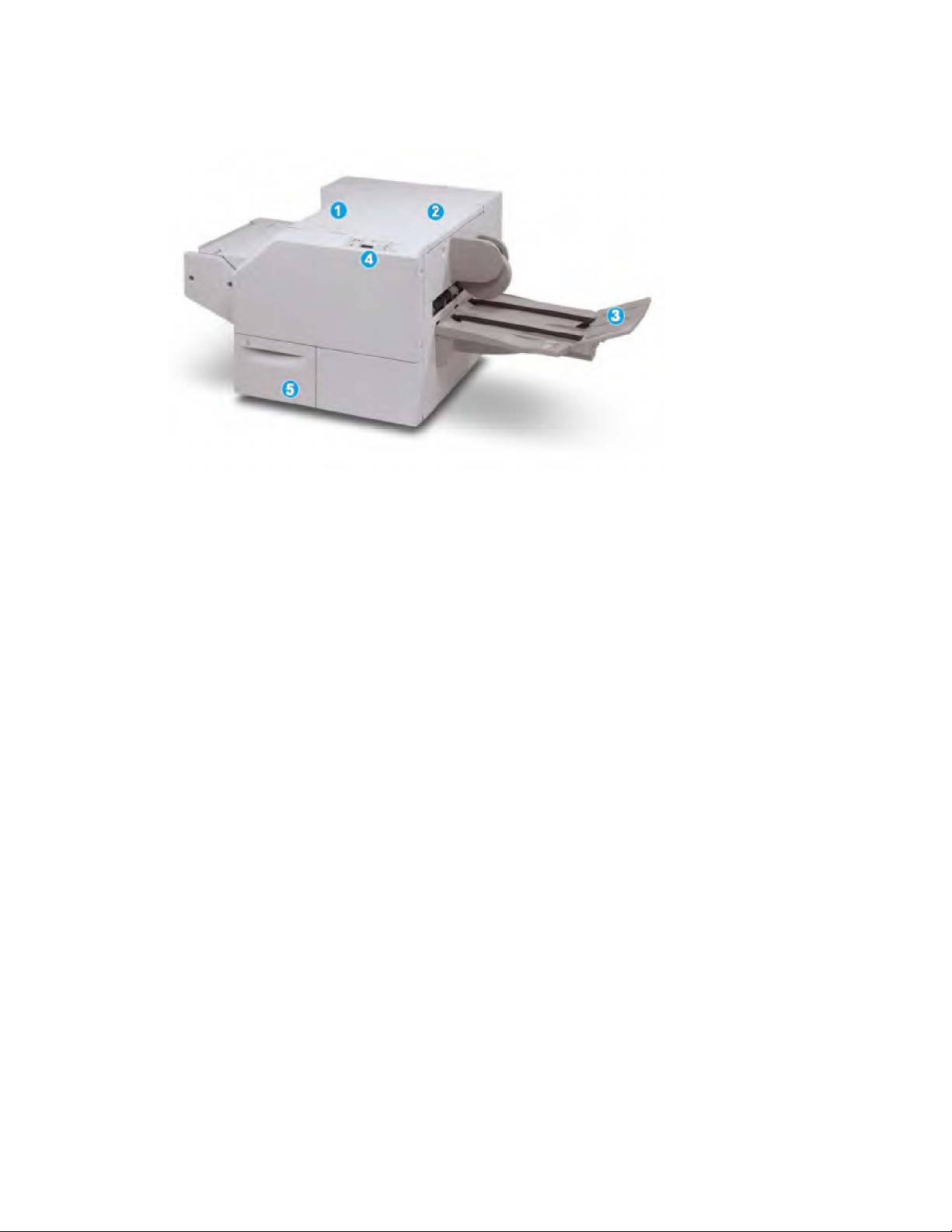

• Massicot Xerox SquareFold

®

Imprimante Color 550/560/570

3-3Xerox

Guide de l'utilisateur

Caractéristiques

Vue avant droite

1. Panneau de commande

2. Magasin 5 (départ manuel)

3. Magasins 1, 2, 3, 4

4. Chargeur de documents

5. Touche de mise hors/sous tension

6. Panneau avant

REMARQUE

Outre la touche de mise hors/sous tension (5) du panneau de commande, la machine

est dotée d'un interrupteur d'alimentation principale situé derrière le panneau avant

de la machine (voir la section Composants internes).

®

Xerox

Imprimante Color 550/560/5703-4

Guide de l'utilisateur

Caractéristiques

Interrupteurs d'alimentation

L'imprimante possède trois interrupteurs d'alimentation :

• L'interrupteur différentiel situé à l'arrière de la machine. Vérifiez que cet interrupteur

est activé (On) lors de la livraison de la machine.

• L'interrupteur d'alimentation principale (décrit dans la section Installation et

configuration) est situé derrière le panneau avant de la machine.

• La touche de mise sous/hors tension est visible sur le panneau supérieur de la machine.

Elle vous permet de mettre l'imprimante sous/hors tension.

REMARQUE

Pour plus d'informations sur l'activation et la désactivation de l'alimentation principale

de la machine, reportez-vous à la section Coupure de l'alimentation principale du chapitre

Installation et configuration.

Pour mettre l'imprimante sous tension

Vérifiez que l'interrupteur d'alimentation principale est activé, puis appuyez sur la touche

de mise sous/hors tension visible sur le côté droit du panneau de commande pour mettre

l'imprimante sous tension. Le processus de démarrage (mise sous tension et test auto)

prend moins de trois minutes. Certaines fonctions de la machine, par ex. la copie, sont

disponibles avant d'autres (par ex. l'impression).

Pour mettre l'imprimante hors tension

Appuyez sur la touche de mise sous/hors tension pour mettre la machine hors tension.

®

Imprimante Color 550/560/570

3-5Xerox

Guide de l'utilisateur

Caractéristiques

Si l'option Économie d'énergie est sélectionnée, la machine entre immédiatement en

mode alimentation réduite. En cas de travaux d'impression dans la file d'attente, un

deuxième écran s'affiche.

REMARQUE

Pour réactiver la machine lorsqu'elle est dans ce mode, il suffit d'appuyer sur un bouton

de l'écran tactile ou sur la touche du mode veille (économie d'énergie).

Vue arrière droite

1. Bacs de réception

2. Cordon d'alimentation et interrupteur différentiel

®

Xerox

Imprimante Color 550/560/5703-6

Guide de l'utilisateur

Caractéristiques

Option de connexion téléphone et fax

1. Connecteur réseau

2. Fax

Chargeur de documents

1. Plateau du chargeur de documents

®

Imprimante Color 550/560/570

3-7Xerox

Guide de l'utilisateur

Caractéristiques

2. Guides document

3. Voyant de confirmation

4. Panneau supérieur

REMARQUE

La glace d'exposition se trouve sous le panneau supérieur et permet de numériser,

télécopier et télécopier les pages uniques ou le papier ne pouvant pas être placé dans

le chargeur de documents.

Composants internes

1. Cartouches de toner

2. Modules photorécepteurs

3. Interrupteur d'alimentation principale

4. Module four

5. Récupérateur de toner

L'interrupteur d'alimentation principale est l'un des trois interrupteurs que vous devez

activer. Pour plus d'informations sur le démarrage de la machine, reportez-vous à la

section Installation et configuration.

®

Xerox

Imprimante Color 550/560/5703-8

Guide de l'utilisateur

Caractéristiques

Mode Économie d'énergie

Le mode Économie d'énergie réduit la consommation d'énergie de l'imprimante

lorsqu'elle est inactive pendant une durée prédéfinie.

L'imprimante passe en mode Alimentation réduite au-delà d'un délai prédéfini. Si aucun

travail n'est envoyé à l'imprimante au bout d'un délai également prédéfini, l'imprimante

passe en mode Veille. L'écran tactile s'obscurcit et la touche Économie d'énergie s'allume

dans les deux modes.

Pour revenir au mode de fonctionnement normal de l'imprimante, appuyez sur la touche

Économie d'énergie. Le mode Économie d'énergie s'annule lors de la réception d'un

travail ou lors de l'accès à l'imprimante à l'aide des Services Internet CentreWare.

Pour plus d'informations, reportez-vous au Guide de l'administrateur système disponible

à l'adresse www.support.xerox.com/support, sélectionnez votre langue/pays, puis entrez

Xerox 550/560/570 dans le champ de recherche et choisissez la documentation

correspondant au type d'imprimante spécifique que vous utilisez.

Options d'imprimante

Fax

• Fax monoligne avec Fax Internet

• Fax trois lignes avec Fax Internet

• Fax serveur

• Fax téléphonie sur IP (VoIP)

Numérisation

• Kit de numérisation (PDF avec possibilité de recherche, Compression élevée PDF/XPS,

Aperçu vignette)

• Numérisation vers/Impression à partir de USB

Alimentation

• Module d'alimentation grande capacité

• Module d'alimentation grande capacité et grand format à 1 ou 2 magasins

Finition

• Module de finition standard

• Module de finition avancé

• Module de finition professionnel

• Module de finition avec plieuse/brocheuse

• Agrafeuse

®

Imprimante Color 550/560/570

3-9Xerox

Guide de l'utilisateur

Caractéristiques

• Module massicot SquareFold Xerox

®

™

• GBC

AdvancedPunch

Sécurité

• Kit de sécurité des données

• Xerox Secure Access Unified ID System

• Comptabilité réseau des travaux

• Authentification CAC (Common Access Card)

Autres

• PostScript

• Surface de travail

• Magasin pour enveloppes

• Lecteur de carte mémoire

Magasin grande capacité grand format

1. Magasin grande capacité grand format à 2 magasins (avec départ manuel)

2. Magasin grande capacité grand format à 1 magasin (avec départ manuel

au-dessus du magasin)

®

Xerox

Imprimante Color 550/560/5703-10

Guide de l'utilisateur

Caractéristiques

®

™

GBC

AdvancedPunch

®

™

Le module de finition GBC

AdvancedPunch

(illustré à droite du module d'interface)

requiert un module d'interface et un module de finition en ligne. Le module d'interface

détuile le papier et agit comme centre de communication pour le moteur d'impression

et le contrôleur. Le module de finition en ligne, le module de finition standard par

exemple, est requis pour rassembler les feuilles perforées.

Le module GBC AdvancedPunch offre un autre niveau d'options de finition pour vos

sorties en vous permettant de perforer des trous dans des documents de 8,5 x

11 pouces/A4, tout en prenant en charge une variété de styles de reliure. Les types de

perforation incluent des perforations de 19 trous à un maximum de 32 trous dans les

supports 8,5 x 11 po. Les supports A4 prennent en charge les types de perforation de

21 trous à un maximum de 47 trous.

Pour obtenir plus d'informations, visitez le site www.xerox.com et sélectionnez la

documentation utilisateur GBC AdvancedPunch.

®

Imprimante Color 550/560/570

3-11Xerox

Guide de l'utilisateur

Caractéristiques

2. Le clavier de l'écran tactile apparaît. Entrez les informations d'ID utilisateur fournies

par l'administrateur système, puis appuyez sur Entrée.

3. Pour vous déconnecter, appuyez sur Accès, appuyez sur ID utilisateur, puis sur

Déconnexion.

Pour plus d'informations, reportez-vous au Guide de l'administrateur système disponible

à l'adresse www.support.xerox.com/support, sélectionnez votre langue/pays, puis entrez

Xerox 550/560/570 dans le champ de recherche et choisissez la documentation

correspondant au type d'imprimante spécifique que vous utilisez.

Informations supplémentaires

Utilisez les sources suivantes pour obtenir des informations complémentaires sur votre

imprimante et ses fonctions.

• Liste des supports recommandés : pour les États-Unis www.xerox.com/paper ; pour

l'Union européenne www.xerox.com/europaper

• Guide d'utilisation (PDF) Logiciels et documentation :

www.support.xerox.com/support, sélectionnez votre langue/pays, puis entrez Xerox

550/560/570 dans le champ de recherche et choisissez la documentation

correspondant au type d'imprimante spécifique que vous utilisez.

• Assistant de support en ligne, téléchargements de pilote et assistance technique :

www.xerox.com/Support & Drivers

• Commande de consommables : www.xerox.com/Supplies

®
