Sanus Systems WMS2: WMS2 型号装配说明

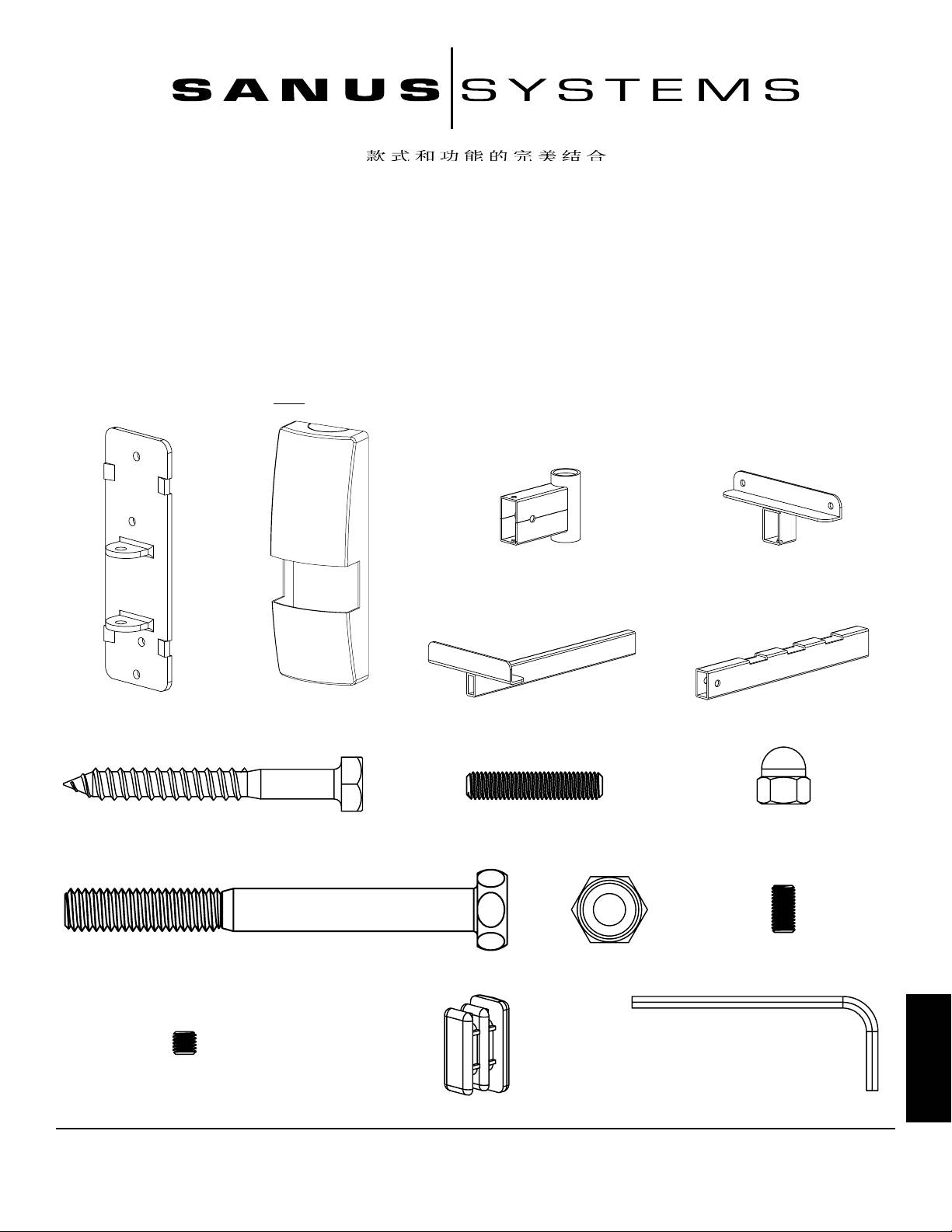

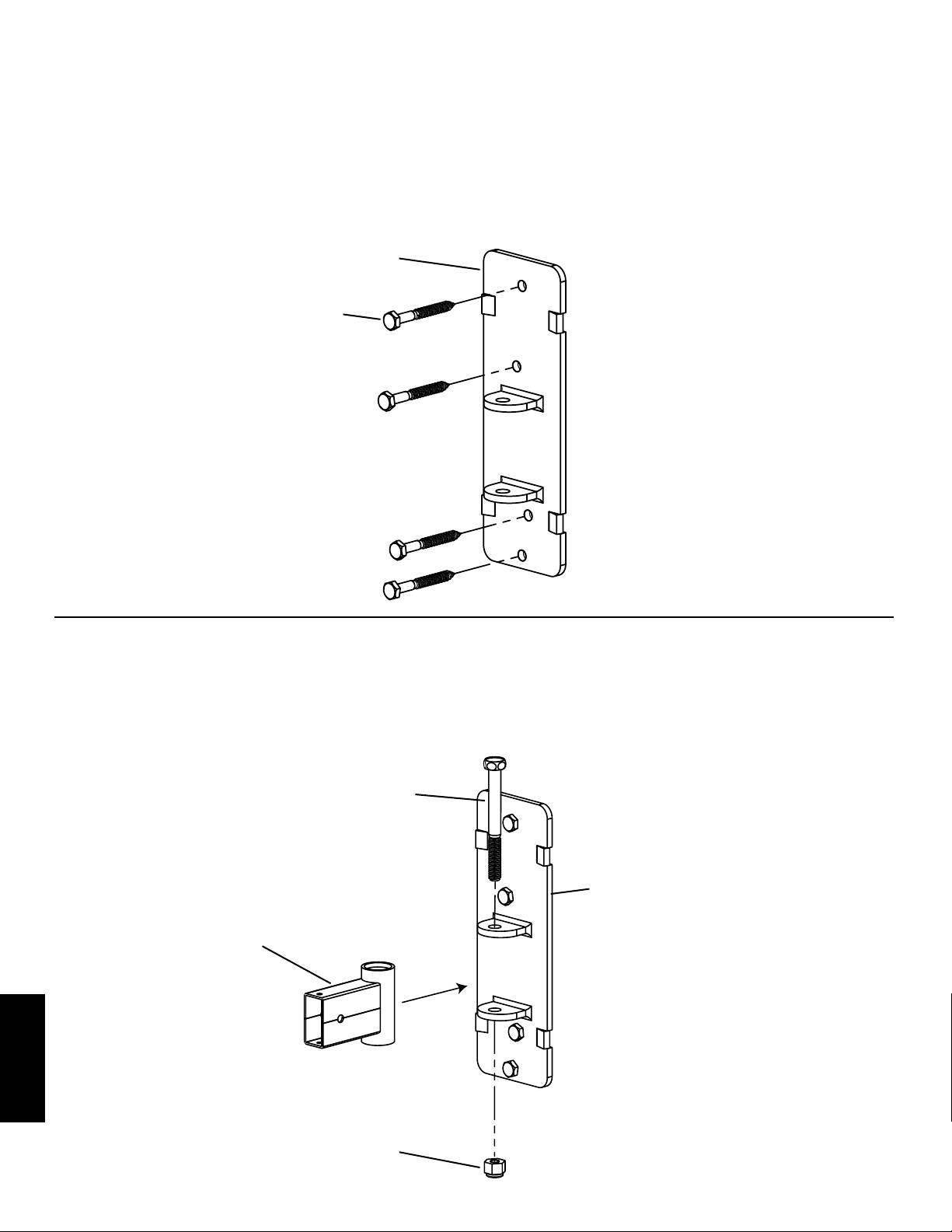

步骤 1：安装墙板

墙板 (a) 必须安装到木立筋上。请确保墙板的安装方向，以便使墙板的平面紧贴墙面，并使两个突起靠近底部。以墙板

为样板，在所选墙筋的两条边中间标出四个用于安装方头螺栓 (g) 的位置。预先用 3/16" [0.5 cm] 钻头在标记位置钻出

2.5" [6.4 cm] 深的孔。使用所有四个方头螺栓将墙板安装到墙上。然后使用相应的套筒板手头旋紧每个方头螺栓。参阅图 1

以获得帮助。

警告：旋紧方头螺栓直至墙板紧贴墙面。切勿将方头螺栓旋得过紧！

图 1

a

g

步骤 2：安装枢轴

将枢轴螺栓 (j) 向下穿过墙板 (a) 上的顶部突起、枢轴 (c) 和墙板中的下部突起，并最终旋入枢轴螺母 (k) 中。使用合适的套

筒旋紧枢轴螺母。参阅图 2 以获得帮助。

图 2

j

a

c

中文

k

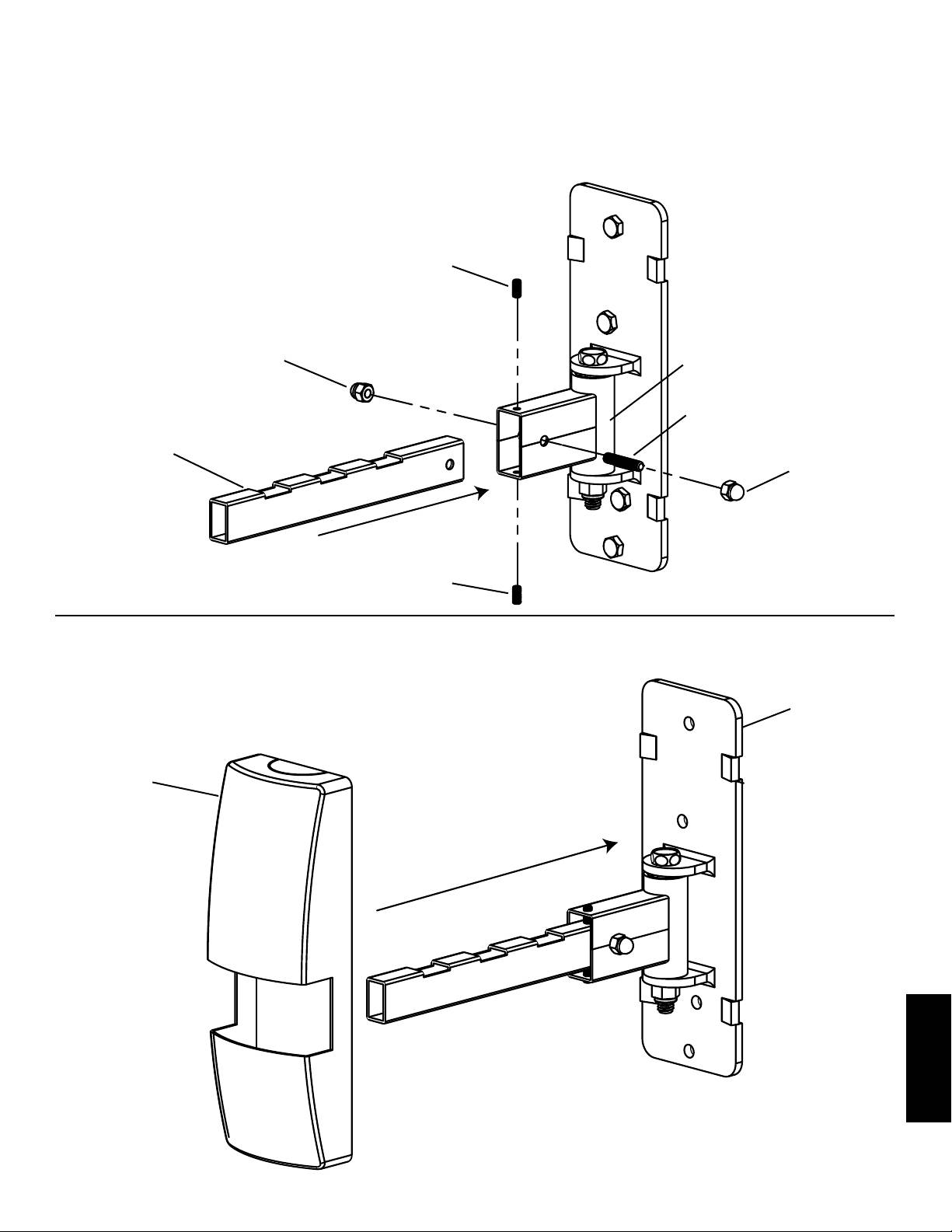

步骤 3：安装臂

将臂 (f) 插入枢轴 (c)，使臂上的孔与枢轴中的孔对齐。将一个球面螺母 (i) 旋入螺杆 (h)。穿过枢轴和臂上的孔插入螺杆。将

另一个球面螺母安装到螺杆上。使用合适的套筒旋紧每个球面螺母。将长定位螺丝 (l) 穿过枢轴顶部和底部孔旋入。长定位

螺丝控制臂的倾斜度。使用内六角扳手 (o) 拧紧，直到臂达到所需倾斜角度。参阅图 3 以获得帮助。

图 3

l

i c

h

f

i

l

步骤 4：安装封盖

滑动封盖 (b) 直到封盖与墙板 (a) 完全密合。参阅图 4 以获得帮助。

a

图 4

b

中文

步骤 5：安装支点和延伸臂

将支点 (d) 滑到臂 (f) 上直到装入臂上的三个槽中的一个。将延伸臂 (e) 滑入臂中。调整支点和延伸臂，直到音箱安装牢固。

音箱安装到所需位置之后，将长定位螺丝 (l) 旋入支点内并使用内六角扳手 (o) 旋紧。将短定位螺丝 (m) 旋入臂中，并使用内

六角扳手旋紧，直到固定好延伸臂。参阅图 5 以获得帮助。

图 5

注意：除非所有的定位螺丝安装到位，

否则不得放开

架上的音箱！

插槽

d

e

f

m

l

步骤 6：安装帽盖

将帽盖 (n) 压合到延伸臂 (e) 上。参阅图 6 以获得帮助。

图 6

e

n

中文
