Инструкция к Sanus Systems VM2
ENGLISH
ESPAÑOL DEUTSCH FRANÇAIS ITALIANO PYCCKO
Spanish German French Italian Russian Japanese Mandarin
International Assembly Instructions for model VM2
中文
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 7.05.05
Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367
Customer Service Europe: 31 (0)20 5708938 • fax 31 (0)20 5708989
See complementary Sanus products at www.sanus.com
ENGLISH
Assembly Instructions for Model: VM2
Thank you for choosing Sanus Systems Vision Mount. This product is designed to
mount VESA 75/100 compatible LCD televisions up to 30 pounds onto a vertical wall.
It allows you to effortlessly tilt and swivel your new television up to 15° in either
direction as well as extend it up to 9” away from the wall without the use of tools.
Check carefully to make sure there are no missing or defective parts. Never use defec-
tive parts. Improper installation may cause damage or serious injury. If you do not
understand these directions, or have any doubts about the safety of the installation,
please call a qualied contractor or contact Sanus at 800.359.5520 or www.sanus.com.
We can quickly assist you with installation questions and missing or damaged parts.
Replacement parts for Sanus products purchased through authorized dealers will be
shipped directly to you.
Required Tools: Drill with 3/16” bit, 5/16” drill bit, Phillips screw driver
Parts and Hardware: *Not shown as actual size
(1) Allen Key - b
(1) Monitor Mount - a (1) Wall Plate - c
(2) Lag Bolt - d
(4) M4 x 10 Bolt - e (4) Knob Replacement Bolt - f (2) 3/4” Furniture Bolts - g (2) 1 1/8” Furniture Bolt - h (2) Cabinet Mount Insert - i
(1) Cap - k (1) Small Washer - l
(1) Large Washer - j (1) Knob - m
Step 1 - Attaching to the Television: Attach the Monitor Mount (a) to the back of your LCD television using the M4 x 10 Bolt (e) as shown in Diagram 1. Place 4 bolts through the
Monitor Mount and tighten snugly into the VESA bolt mounting pattern on the back of the television. Make sure the large side of the tapered hole on the Monitor Mount faces toward
the bottom of the television.
Step 2a - Attaching under a cabinet: Use the Wall Plate (c) as a template to mark the desired location of the two mounting holes under the cabinet. Pre-drill the two holes with a
5/16” drill bit. Place the Cabinet Mount Inserts (i) down through the mounting surface as shown in Diagram 2a. Attach the Wall Plate using either Cabinet Mount Bolt (g or h) depending
on the thickness of the surface. Tighten bolts with the Allen Key (b) until they are snug. See Diagram 2a for assistance.
Diagram 1 Diagram 2
ENGLISH
Detailed View
e
a
Diagram 3
Diagram 2a Diagram 2b
m
i d l
k
square cut in cap
j
a
h g
square end of
bushing
c
c c
Step 2b - Attaching to the Wall: Hardware for wood stud mounting is provided. For
all other mounting applications contact a local contractor or hardware store. Use a high
quality stud sensor to locate a stud. It is a good idea to verify the stud location with an
awl or thin nail as shown in Diagram 2. Use the Wall Plate (c) as a template to mark the
two hole locations on the wall. Make sure these holes are aligned vertically and centered
over the stud. Pre-drill the two holes to a depth of 2.5” using a 3/16” drill bit. Attach the
Wall Plate to the wall using the two Lag Bolts (d) as shown in Diagram 2b. Tighten the
Lag Bolts rmly with the Allen Key (b).
Step 3 - Add Monitor Mount to Wall Plate: Once the LCD TV is attached to the
Monitor Mount (a), and the Wall Plate (c) is properly installed, set the tapered hole in
the Monitor Mount down over the cone shaped bushing on the Wall plate. This process
is shown without the TV in Diagram 3 so that you can see the parts more clearly. Make
sure the Monitor Mount is seated completely onto the Wall Plate. Add the Large Washer
(j). Next add the Cap (k). Make sure the square cut into the cap ts over the square top
of the Wall Plate bushing. Finally place the Knob (m) through the Small Washer (l), the
Cap and into the cone shaped bushing. You can now set each of the knobs to the desired
level of tension.
Note: For institutional or heavy load applications a Knob Replacement
bolt (f) may be used in place of each Knob and tightened with the Allen
Key provided. This will allow you to get greater tension while still being
able to adjust the position of your TV.
ESPAÑOL
Instrucciones de armado del modelo: VM2
Gracias por elegir el soporte Vision Mount de Sanus Systems. Este producto ha sido diseñado para
montar televisores con pantalla de cristal líquido compatibles con el modelo VESA 75/100 con un
peso de hasta 13,6 kg (30 lb) en una pared vertical. El mismo permite inclinar y girar fácilmente
el televisor hasta en 15 ° en cualquier dirección, al igual que extenderlo hasta 22,9 cm (9 pulg.)
de la pared si tener que utilizar herramientas. Revise cuidadosamente para asegurarse de que no
hayan piezas faltantes ni defectuosas. Nunca use piezas que presenten algún defecto. La instalación
incorrecta puede provocar daño o lesiones graves. Si no entiende estas instrucciones o si tiene alguna
duda con respecto a la seguridad de la instalación, llame a un contratista calicado o llámenos
al 800.359.5520 (en EE.UU.) o al 31 (0) 20 5708938 (en Europa). También nos puede visitar en
nuestro sitio www.sanus.com. Podemos ayudarle rápidamente a responder sus preguntas sobre la
instalación o con respecto a las piezas faltantes o dañadas. Las piezas de repuesto para los productos
Sanus comprados a través de un distribuidor autorizado se enviarán directamente a usted.
Herramientas necesarias: Taladro con brocas de 0,5 cm (3/16 pulg.) y 0,8 cm (5/16 pulg.)
destornillador Phillips
Piezas y tornillería: *No es el tamaño real
(1) Llave allen - b
(1) Placa de pared - c
(1) Soporte de monitor - a
(2) Tirafondo - d
(4) Perno M4 x 10 - e (4) Perno de reemplazo (2) Pernos para mueble (2) Perno para mueble de (2) Inserto de montaje de armario - i
de perilla - f de 3/4 pulg. - g 1 1/8 pulg. - h
(1) Tapa - k (1) Arandela pequeña - I
(1) Arandela grande - j (1) Perilla - m
Paso 1 - Conexión al televisor: Conectar el soporte de monitor (a) a la parte trasera del televisor con pantalla de cristal líquido utilizando el perno M4 x 10 (e), como se ilustra en
el diagrama 1. Pasar 4 pernos por el soporte de monitor y apretarlos rmemente en la estructura de montaje VESA en la parte trasera del televisor. Asegurarse de que el lado grande del
agujero cónico en el soporte de monitor quede orientado hacia la base del televisor.
Paso 2a - Conexión debajo de un armario: Utilizar la placa de pared (c) como plantilla para marcar la ubicación deseada de los dos agujeros de montaje debajo del armario.
Perforar con antelación dos agujeros con una broca de 0,8 cm (5/16 pulg.). Introducir los insertos de montaje del armario (i) en la supercie de montaje, como se ilustra en el diagrama
2a. Conectar la placa de pared utilizando cualquier perno de montaje (g o h) dependiendo del grosor de la supercie. Apretar los pernos con la llave allen (b) hasta que queden bien
asegurados. Ver el diagrama 2a para más ayuda.
L A U N I Ó N D E F O R M A Y F U N C I Ó N

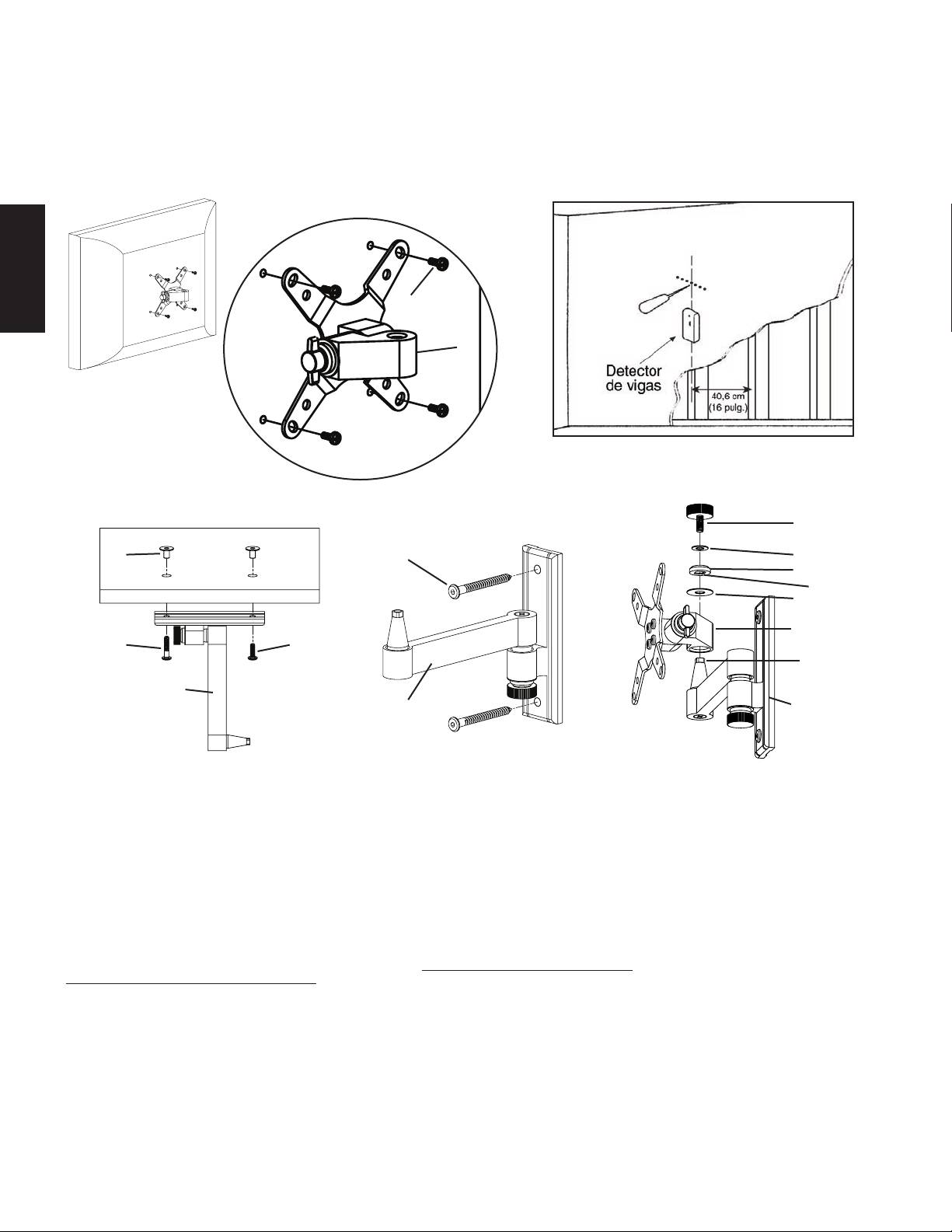

Diagrama 1 Diagrama 2
Vista detallada
e
ESPAÑOL
a
Diagrama 3
Diagrama 2a Diagrama 2b
m
i d l
k
corte cuadrado
j en la tapa
a
h g
extremo
cuadrado de buje
c
c c
Paso 2b- Conexión a la pared: Se suministra la tornillería para el montaje en un pie derecho de madera. Para todas las
demás aplicaciones de montaje, ponerse en contacto con un contratista o una ferretería local. Utilizar un detector de vigas
de alta calidad para localizar el pie derecho. Es una buena idea vericar la ubicación del pie derecho con un punzón o clavo
delgado, como se ilustra en el diagrama 2. Utilizar la placa de pared (c) como una plantilla para marcar las dos posiciones de
los agujeros en la pared. Asegurarse de que los dos agujeros queden alineados verticalmente y centrados en el pie derecho.
Perforar con antelación dos agujeros a una profundidad de 6,4 cm (2,5 pulg.) utilizando una broca de 0,5 cm (3/16 pulg.).
Conectar la placa en la pared con los dos tirafondos (d), como se ilustra en el diagrama 2b. Apretar rmemente los tirafondos
con una llave allen (b).
Paso 3 - Agregar el soporte de monitor a la placa de pared: Una vez que el televisor con pantalla de cristal líquido
se conecta en el soporte de monitor (a), y la placa de pared (c) se instala correctamente, poner el agujero cónico del soporte
de monitor sobre el buje en forma de cono que se encuentra en la placa de pared. Este proceso semuestra sin el televisor en el
diagrama 3 para que las piezas puedan verse más claramente. Asegurarse de que el soporte de monitor se asiente completamente
en la placa de pared. Agregar la arandela grande (j). Luego agregar la tapa (k). Asegurarse de que el corte cuadrado de la tapa
encaje en la parte superior del buje de la placa de pared. Finalmente pasar la perilla (m) a través de la arandela pequeña (I) y la
tapa e insertarla en el buje en forma de cono. Ahora las perillas se pueden ajustar al nivel de tensión deseado.
Nota: Para aplicaciones de carga pesada o en instituciones se puede utilizar un perno (f) en reemplazo
de cada una de las perillas. Apretar los pernos con la llave allen suministrada. Esto permite obtener una
mayor resistencia y aún así poder ajustar la posición del televisor.
Montageanweisungen für das Modell: VM2
Wir freuen uns, dass Sie sich für ein Vision Mount-Produkt von Sanus Systems entschieden haben. Dieses
Gerät ist für die Montagehalterung VESA 75/100 und damit kompatible LCD-Fernseher mit einem Gewicht
von bis 13,6 kg (30 lb) an einer vertikalen Wand vorgesehen. Mit diesem Gerät lässt sich der neue Fernseher
bis zu 15° in beliebiger Richtung neigen und schwenken sowie ohne Einsatz von Werkzeugen bis zu
22,9 cm (9") von der Wand entfernen. Es dürfen keine Bauteile fehlen oder defekt sein. Verwenden Sie niemals
beschädigte Teile! Unsachgemäße Montage kann Schäden am Gerät und schwere Verletzungen hervorrufen!
Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Montage haben, rufen Sie
einen Fachmann an oder kontaktieren Sie Sanus Systems telefonisch unter +1-800-359-5520 (USA) oder +31-
DEUTSCH
(0)20-570-8938 (Europa). Oder besuchen Sie uns im Internet unter www.sanus.com. Wir können Ihnen bei
Fragen zur Montage und zu beschädigten oder fehlenden Teilen schnell helfen. Ersatzteile für bei autorisierten
Fachhändlern gekaufte Sanus-Produkte werden direkt an Ihre Adresse versendet.
Erforderliche Werkzeuge: Bohrmaschine mit einem Bohrer 0,5 cm (3/16"), einem Bohrer 0,8 cm (5/16"),
Kreuzschlitzschraubendreher
Teile und Zubehör: *Nicht maßstäblich dargestellt.
(1) Inbusschlüssel – b
(1) Monitorhalterung – a (1) Wandplatte – c
(2) Holzschraube – d
(4) Schraube M4 x 10 - e (4) Rändelersatzschraube - f (2) Möbelschraube 3/4" – g (2) Möbelschraube 1 1/8" – h (2) Schrankhalterungseinsatz – i
(1) Kappe – k (1) Kleine Unterlegscheibe – l
(1) Große Unterlegscheibe – j (1) Rändelschraube – m
Schritt 1 – Anbau am Fernseher: Die Monitorhalterung (a) an der Rückseite des LCD-Fernsehers mit der Schraube M4 x 10 (e) wie in Abbildung 1 gezeigt anbauen. Vier Schrauben
durch die Monitorhalterung fest in den VESA-Schraubanschluss an der Rückseite des Fernsehers eindrehen. Die große Seite der konischen Bohrung an der Monitorhalterung muss zum
Fernseherboden zeigen.
Schritt 2a – Anbau unter einem Schrank: Die Wandplatte (c) als Vorlage zur Markierung der Position der beiden Montagebohrungen unter dem Schrank verwenden. Die beiden
Löcher mit einem Bohrer 0,8 cm (5/16") vorbohren. Die Schrankhalterungseinsätze (i) über der Montageäche wie in Abbildung 2a dargestellt platzieren. Die Wandplatte entweder mit
der Möbelschraube (g oder h) je nach Dicke der Montageäche anbauen. Die Schrauben mit einem Inbusschlüssel (b) sorgfältig festziehen. Siehe Abbildung 2a.
D I E E I N H E I T V O N F O R M U N D F U N K T I O N
Abbildung 1 Abbildung 2
Detailansicht
e
a
DEUTSCH
Abbildung 3
Abbildung 2a Abbildung 2b
m
i d l
k
Vierkant-
j Aussparung
in der Kappe
a
h g
Vierkant-
Ende der
c Buchse
c c
Schritt 2b – Anbau an der Wand: Es wird Zubehör für die Montage an einem Holzbalkenträger mitgeliefert.
Bei allen anderen Montagevarianten die Teile im Fachhandel oder beim Vertragshändler erwerben. Einen Träger mit
einem hochwertigen Sensor suchen. Die Lage des Trägers kann am besten mit einer Ahle oder einem dünnen Nagel
wie in Abbildung 2 überprüft werden. Die Wandplatte (c) als Vorlage zur Markierung der beiden Bohrungen an der
Wand verwenden. Die beiden Bohrungen müssen vertikal und mittig auf den Träger ausgerichtet sein. Die beiden
Löcher bis zu einer Tiefe von 6,4 cm (2,5") mit einem Bohrer 0,5 cm (3/16") vorbohren. Die Wandplatte mit den
beiden Holzschrauben (d) wie in Abbildung 2b an der Wand montieren. Die Holzschrauben mit dem Inbusschlüssel
(b) festziehen.
Schritt 3 – Anbau der Monitorhalterung an der Wandplatte: Sobald der LCD-Fernseher an der Monitorhalterung
(a) angebaut ist und die Wandplatte (c) ordnungsgemäß installiert ist, die konische Bohrung in der Monitorhalterung
über der konischen Buchse der Wandplatte platzieren. In Abbildung 3 ist dieser Arbeitsschritt ohne Fernseher dargestellt,
so dass die Teile besser erkennbar sind. Die gesamte Monitorhalterung muss sicher auf der Wandplatte sitzen. Die große
Unterlegscheibe (j) hinzufügen. Danach die Kappe (k) anbauen. Die Vierkant-Aussparung in der Kappe muss auf die
Vierkant-Oberseite der Wandplattenbuchse passen. Zuletzt die Rändelschraube (m) durch die kleine Unterlegscheibe
(l) und die Kappe in die konische Buchse eindrehen. Jetzt können die Rändelschrauben wie gewünscht festgezogen
werden.
Hinweis: In öffentlichen Räumen oder bei starker Belastung kann anstelle der Rändelschrauben eine
Rändelersatzschraube (f) verwendet und mit dem mitgelieferten Inbusschlüssel festgezogen werden.
Auf diese Weise lässt sich der Fernseher stärker festziehen und dennoch die Position einstellen.
Instructions d’assemblage pour le modèle : VM2
Nous vous remercions d’avoir choisi un montant Vision Mount de Sanus Systems. Ce produit est conçu pour xer
au mur des téléviseurs LCD compatibles à VESA 75/100 d’un poids maximum de 13,6 kg (30 lb). Il vous permet
d’incliner et de faire pivoter sans effort votre nouveau téléviseur jusqu’à 15 ° dans n’importe quelle direction ainsi
que de l’espacer de 22,9 cm (9 po) du mur sans utiliser d’outils. Vériez soigneusement qu’il n’y a aucune pièce
manquante ou défectueuse. N’utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des
dommages ou des blessures graves. Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la
sécurité de cette installation, veuillez faire appel à un technicien qualié ou communiquez avec Sanus en composant
le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l’Europe). Vous pouvez aussi allez sur notre site Web
au www.sanus.com. Nous pourrons répondre rapidement à toute question concernant l’installation ou des pièces
manquantes ou endommagées. Les pièces de rechange de produits Sanus achetés auprès de distributeurs agréés
vous seront livrées directement.
Outils nécessaires : Perceuse avec mèches de 0,5 cm (3/16 po) et de 0,8 cm (5/16 po), tournevis cruciforme
Les pièces et le matériel : *Non illustré en grandeur réelle
FRANÇAIS
(1) Clé Allen - b
(1) Support d’écran - a (1) Plaque murale - c
(2) Tire-fond - d
(4) Boulon M4 x 10 - e (4) Boulon de (2) Verrou de meubles (2) Verrou de meuble (2) Insert pour montage
remplacement de bouton - f 3/4 po - g 1 1/8 po - h sous armoire - i
(1) Capuchon - k (1) Petite rondelle - l
(1) Grosse rondelle - j (1) Bouton - m
Etape 1 - Fixation au téléviseur : Fixez le support d’écran (a) à l’arrière de votre téléviseur LCD à l’aide du boulon M4 x 10 (e), tel qu’illustré au schéma 1. Insérez 4 boulons à
travers le support d’écran et serrez-les bien dans la conguration de montage VESA pour insertion de boulons à l’arrière du téléviseur. Assurez-vous que l’ouverture la plus large du trou
conique du support d’écran est orientée vers le bas du téléviseur.
Etape 2a - Fixation sous une armoire : Servez-vous de la plaque murale (c) comme modèle pour marquer les deux emplacements de trous sous l’armoire. Percez au préalable
les deux trous à l’aide d’une mèche de 0,8 cm (5/16 po). Placez les inserts de montage sous armoire (i) vers le bas dans la surface de montage tel qu’indiqué sur le schéma 2a. Fixez la
plaque murale à l’aide de l’un des deux boulons de montage sous armoire (g ou h) selon l’épaisseur de la surface. Serrez bien les boulons à l’aide de la clé Allen (b). Reportez-vous au
schéma 2a si vous avez besoin d’aide.
L’ U N I O N D E L A F O R M E E T D E L A F O N C T I O N
Schéma 1 Schéma 2
Vue détaillée
e
a
Schéma 3
Schéma 2a Schéma 2b
m
i d l
FRANÇAIS
k
ouverture carrée
j du capuchon
a
h g
bout carré du
raccord
c
c c
Etape 2b - Fixation au mur : Le matériel de xation pour ossature de bois est fourni. Pour tous les autres montages,
communiquez avec un entrepreneur local ou une quincaillerie. Servez-vous d’un détecteur de montants de haute qualité pour
repérer un montant. Il est préférable de vérier l’emplacement des montants à l’aide d’un poinçon ou d’un clou mince tel
qu’indiqué au schéma 2. Servez-vous de la plaque murale (c) comme modèle pour marquer les deux emplacements de trous
sur le mur. Assurez-vous que les trous sont alignés verticalement et centrés sur le montant. Percez au préalable deux trous
d’une profondeur de 6,4 cm (2,5 po) à l’aide d’une mèche de 0,5 cm (3/16 po). Fixez la plaque murale au mur à l’aide des
deux tire-fonds (d), tel qu’illustré sur le schéma 2b. Serrez les tire-fonds fermement à l’aide de la clé Allen (b).
Etape 3 - Ajout du support d’écran à la plaque murale : Une fois le téléviseur LCD xé au support d’écran (a) et
la plaque murale (c) correctement installée, placez le trou conique du support d’écran sur le raccord conique de la plaque
murale. Cette procédure est illustrée sans le téléviseur sur le schéma 3 an que vous puissiez mieux distinguer les pièces.
Assurez-vous que le support d’écran est bien logé sur la plaque murale. Ajoutez la grosse rondelle (j). Ajoutez ensuite le
capuchon (k). Assurez-vous que l’ouverture carrée du capuchon enveloppe bien le bout carré du raccord de la plaque murale.
Insérez enn le bouton (m) dans la petite rondelle (l), dans le capuchon et dans le raccord conique. Vous pouvez à présent
régler chacun des boutons au niveau de tension voulu.
Remarque : Pour une installation dans un organisme institutionnel ou prévue pour supporter une lourde
charge, utilisez un boulon de remplacement de bouton (f) à la place de chaque bouton et serrez-les à
l’aide de la clé Allen fournie. Ceci permettra d’avoir plus de tension tout en étant capable de régler la
position du téléviseur.
Istruzioni di montaggio per il modello: VM2
Grazie per aver scelto un prodotto Sanus Systems Vision Mount. Questo prodotto è progettato per
montare su pareti verticali televisori LCD compatibili VESA 75/100 no a 13,6 kg (30 libbre).
In tal modo sarà possibile inclinare e orientare senza sforzi il nuovo televisore no a 15° in
ogni direzione oltre a estenderla no a 22,9 cm (9”) lontano dalla parete senza usare strumenti.
Controllare attentamente che non vi siano parti mancanti o difettose. Non utilizzare parti difettose.
L’installazione errata può causare danni o lesioni gravi. Se non si comprendono queste istruzioni o si
hanno dubbi sulla sicurezza dell’installazione, rivolgersi a un installatore specializzato o contattare
la Sanus al numero verde USA 800.359.5520 o, in Europa, al numero +31 (0) 20 5708938. È anche
possibile visitare il sito www.sanus.com. Possiamo rispondere rapidamente alle domande relative
all’installazione o alle parti mancanti o difettose. Le parti di ricambio per i prodotti Sanus acquistati
attraverso i rivenditori autorizzati verranno spedite direttamente al cliente.
Strumenti necessari: trapano con punta da 0,5 cm (3/16”), 0,8 cm (5/16”), cacciavite Phillips
Parti e minuteria: *in gura non delle dimensioni reali
(1) chiave a brugola – b
ITALIANO
(1) staffa per monitor - a (1) piastra per parete - c
(2) tirafondi – d
(4) bullone M4 x 10 - e (4) bullone di ricambio (2) bulloni per mobili (2) 1 bullone per (2) inserto per montaggio
per manopola - f da 3/4” - g mobili da 1/8” - h armadietto - i
(1) coprivite - k (1) rondella piccola – l
(1) rondella grande - j (1) manopola - m
Fase 1 – Collegamento al televisore: collegare la staffa del monitor (a) sul retro del televisore LCD usando il bullone M4 x 10 (e) come mostrato nella Figura 1. Inserire i 4 bulloni
attraverso la staffa del monitor e serrare bene nella dima VESA di montaggio per bulloni presente sul retro del televisore. Assicurarsi che il lato largo del foro conico sulla staffa del
monitor sia rivolto verso la parte inferiore del televisore.
Fase 2a – Collegamento sotto armadietto: utilizzare la piastra a parete (c) come maschera per contrassegnare la posizione desiderata dei due fori di montaggio sotto l’armadietto.
Forare in precedenza i due fori usando una punta per trapano da 0,8 cm (5/16”). Posizionare gli inserti per il montaggio dell’armadietto (i) in basso attraverso la supercie di montaggio
come mostrato nella Figura 2a. Collegare la piastra per parete usando il bullone per il montaggio dell’armadietto (g o h) in base allo spessore della supercie. Serrare i bulloni con la
chiave a brugola (b) no a quando non sono serrati. Vedere la Figura 2a per assistenza.
L ' U N I O N E D I F O R M A E F U N Z I O N E
Figura 1 Figura 2
Vista dettagliata
e
a
Figura 3
Figura 2a Figura 2b
m
i d l
k
taglio quadrato
j nel coprivite
a
h g
estremità
quadrata della
c boccola
ITALIANO
c c
Fase 2b – Collegamento alla parete: in dotazione viene fornita la minuteria per il perno in legno. Per
tutte le altre applicazioni di montaggio rivolgersi al rappresentante locale o a un negozio di ferramenta. Usare un
rilevatore di perni metallici di alta qualità per individuare eventuali pezzi metallici nella parete. È una buona idea
vericare la posizione dei pezzi metallici con un punteruolo o con un chiodo sottile come nella Figura 2. Utilizzare
la piastra a parete (c) come maschera per contrassegnare le posizioni dei due fori sulla parete. Assicurarsi che
questi fori siano allineati in verticale e centrati sopra al perno. Forare in precedenza i due fori ad una profondità di
6,4 cm (2,5”) usando una punta per trapano da 0,5 cm (3/16”). Collegare la piastra per parete alla parete usando i
due tirafondi (d) come mostrato nella Figura 2b. Serrare i tirafodni fermamente con la chiave a brugola (b).
Fase 3 – Aggiunta della staffa per monitor alla piastra per parete: una volta che la TV a LCD è collegata
alla staffa per monitor (a) e la piastra per parete (c) è installata in modo corretto, impostare il foro conico nella
staffa per monitor in basso verso la boccola conica sulla piastra per parete. Nella gura 3 questa operazione è
mostrata senza TV in modo da poter vedere le parti più chiaramente. Assicurarsi che la staffa per monitor sia
sistemata completamente sulla piastra per parete. Aggiungere la rondella grande (j). Quindi aggiungere il coprivite
(k). Assicurarsi che il taglio quadrato nel coprivite si adatti alla parte quadrata della boccola della piastra per parete.
Inne inserire la manopola (m) attraverso la rondella piccola (l), nel coprivite e nella boccola a forma di cono. A
questo punto è possibile impostare ogni manopola al livello di tensione desiderato.
Nota: per applicazioni in istituti o per carichi pesanti è possibile usare un bullone di ricambio per
manopola (f) al posto di ogni manopola e serrare con la chiave a brugola fornita. In tal modo la
tensione è più alta mentre è ancora possibile regolare la posizione della TV.
Инструкция по сборке крепления модели: VM2
Благодарим Вас за приобретение крепления для телевизора Sanus Systems Vision Mount. Крепление предназначено для установки жидкокристаллических
телевизоров, соответствующих стандарту VESA 75/100, весом до 13,6 кг (30 фунтов) на вертикальные стены. Устройство позволяет без усилий регулировать
ориентацию телеэкрана на угол до 15° в любом направлении, а также выносить его на расстояние до 22,9 см (9") от стены без использования инструментов.
Тщательно проверьте наличие всех деталей и отсутствие заводского брака. Не используйте бракованные детали. Неправильная установка крепления
связана с опасностью травмирования людей и порчи имущества. Если Вам непонятны приведенные ниже инструкции, или если возникают любые сомнения
по поводу безопасности использования установленного устройства, обратитесь к квалифицированному специалисту или в компанию Sanus по телефону
800-359-5520 (США) или 31 (0) 20 5708938 (Европа). Вы также можете посетить наш веб-сайт www.sanus.com. Мы незамедлительно поможем Вам разрешить
вопросы по поводу установки устройства и недостающих либо поврежденных его частей. Запасные части к изделиям компании Sanus, приобретенным через
уполномоченных агентов по продаже, будут доставлены непосредственно по указанному Вами адресу.
Необходимые инструменты: Дрель со сверлами 0,5 cм (3/16") и 0,8 cм (5/16"), отвертка Phillips.
Детали устройства и инструменты: *Изображены в масштабе
Ключ торцовый (b) – 1 шт.
Крепежное устройство для монитора (a) – 1 шт. Настенная пластина (c) – 1 шт.
Шуруп под ключ (d) – 2 шт.
PYCCKO
Винт M4 x 10 Винт для использования вместо Винты мебельные Винт мебельный Вставка для подвесного
(e) – 4 шт. фиксирующей ручки (f ) – 4 шт. 3/4" (g) – 2 шт. 1 1/8" (h) – 2 шт. монтажа (i) – 2 шт.
Колпачок (k) – 1 шт. Малая шайба (l) – 1 шт.
Большая шайба (j) – 1 шт. Фиксирующая ручка (m) – 1 шт.
Шаг 1 - Прикрепление устройства к телевизору Прикрепите крепежное устройство для монитора (a) к задней панели жидкокристаллического телевизора
посредством винта M4 x 10 (e), как показано на рисунке 1. Четыре винта следует завинтить через отверстия в крепежном устройстве в крепежный блок VESA и
туго затянуть. Коническое отверстие в крепежном устройстве должно быть обращено широкой стороной к нижней части телевизора.
Шаг 2a - Подвесной монтаж устройства к корпусной мебели Отметьте две точки, в которых следует просверлить в корпусе мебели отверстия, используя в качестве
шаблона настенную пластину (c). Сначала просверлите с помощью сверла 0,8 cм (5/16"), два черновых отверстия. Вставьте в отверстия вставки для подвесного
монтажа на мебели (i), как показано на рисунке 2а. Прикрепите к несущей панели настенную пластину посредством соответствующего болта (g либо h), с учетом
толщины панели. Затяните винты с помощью торцового ключа (b). Винты должны быть утоплены. Методика прикрепления устройства показана на рисунке 2a.
Рисунок 1 Рисунок 2
Увеличенное изображение
e
a
Рисунок 3
Рисунок 2а Рисунок 2b
m
i d l
k
квадратная
j прорезь
в колпачке
a
h g
квадратная
головка
c втулки
c c
Шаг 2b - Прикрепление устройства к стене: Устройство предназначено для крепления исключительно к деревянным стойками каркасных стен. Если
требуется прикрепить устройство к иной несущей конструкции, обратитесь к региональному дистрибьютору или в магазин бытовой техники. Для определения
местонахождения деревянной стойки следует использовать высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение
PYCCKO
деревянной стойки, с помощью шила или тонкого гвоздя, как показано на рисунке 2. Отверстия должны находиться на вертикальной линии и по центру деревянной
стойки. Сначала просверлите с помощью сверла 0,5 cм (3/16"), два черновых отверстия глубиной 6,4 см (2,5"). Прикрепите пластину к стене посредством двух
шурупов под ключ (d), как показано на рисунке 2b. Крепко затяните шурупы с помощью торцового ключа (b).
Шаг 3 - Установка крепежного устройства на настенную пластину: После того, как к жидкокристаллическому телевизору прикреплено крепежное устройство
(a), а настенная пластина (c) надлежащим образом установлена, следует насадить отверстие конического профиля в крепежном устройстве на соответствующую
коническую втулку в настенной пластине. На рисунке 3 эти действия показаны без телевизора для большей наглядности. Крепежное устройство должно
полностью сесть на настенную пластину. Установите большую шайбу (j). Затем насадите колпачок (k). Квадратная прорезь в колпачке должна сесть на
квадратную головку втулки настенной пластины. Затем завинтите ручку (m) через маленькую шайбу (l) и колпачок в коническую втулку. Теперь можно затянуть
каждую фиксирующую ручку нужным образом.
Примечание: Если устройство планируется использовать в общественных учреждениях или под значительной нагрузкой, вместо каждой фиксирующей ручки
можно использовать винт (f). Винты следует затягивать с помощью торцового ключа. Благодаря использованию винтов соединения можно будет сильнее
затянуть, не ограничивая возможностей регулировки ориентации телеэкрана.
VM2 モデルの組み立て説明書
Sanus Systems Vision Mount 製品をお買い上げいただきありがとうございます。本製品は、
13.6 Kg (30 lbs)までの VESA 75/100 対応液晶テレビを垂直な壁面に取り付けるよう設計さ
れています。当製品の利用により、新型のテレビを道具なしでも最大 15 度まであらゆる方向に傾
けたり、回転させたり、また、最高 約 22.9 cm (9 in.) まで壁から離すことができます。不足や破
損している部品がないかよく確認してください。破損した部品は絶対に使用しないでください。設
置方法が不適切な場合、破損や深刻なケガを引き起こすおそれがあります。ここに記載されている
説明ではよくわからない場合、もしくは設置上の安全性について疑問がある場合は、有資格の契
約業者にお電話いただくか、Sanus (米国: 800-359-5520 もしくは、ヨーロッパ: 31-(0)-20-
5708938) までご連絡ください。弊社ウェブサイト www.sanus.com もご覧いただけます。指定
販売店でお求めいただいた製品については、交換部品をお客様に直接お届けいたします。
必要な工具： 0.5 cm (3/16 インチ) のビットのついたドリル、0.8 cm (5/16 インチ) のド
リルビット、プラスドライバー
部品および金具：*表示は実サイズではありません。
(1) アレンキー - b
(1) モニターマウント - a (1) 壁面プレート - c
(2) ラグボルト- d
(4) M4 x 10 ボルト - e (4) ノブ取り換えボルト - f (2) 3/4 インチ家具用ボルト - g (2) 1 1/8 インチ家具用ボルト - h (2) キャビネットマウント用インサート - i
(1) キャップ - k (1) ワッシャー (小） - ｌ
(1) ワッシャー (大） - ｊ (1) ノブ - ｍ
順序 1- テレビに取り付ける：図 1 のように、M4 x 10 ボルト (e) を使ってモニターマウント (a) を液晶テレビの背面に取り付けます。4 本のボルトを、モニターマウントに通
し、テレビの背面の VESA 規格のボルトの取り付け位置にぴったり合わせて締めつけます。モニターマウントのテーパー穴の広がっている方がテレビの下部に向いていることを
確認します。
手順 2a - キャビネットの下に取り付ける：壁面プレート (c) をテンプレートにして、キャビネットの下の 2 つの取り付け穴の位置に印を付けます。 0.8 cm (5/16 インチ) のド
リルビットを使って、2 つの穴を予め開けておきます。図 2a のように、キャビネットマウント用インサート (i) を、取り付ける台の表面に下向きに差し込みます。表面の厚さに応じ
て、キャビネットマウント用ボルト (g または h） のどちらかを使用して、壁面プレートを取り付けます。アレンキー (b) を使って、ラグボルトがしっかり固定されるまで締めつけま
す。詳しくは、図 2a をご覧ください。
図 1 図 2
詳細図
e
a
図 3
図 2a 図 2b
m
i d l
k
キャップの四角穴
j
a
h g
ブッシュの
四角い先端部
c
c c
順序 2b - 壁面に取り付ける：木製の間柱に取り付けるための金具が同梱されています。木製の間柱
以外に取り付ける場合は、お 近くの契約業者あるいは工具店にお問い合わせください。高性能の間柱
探知機を使って、間柱の位置を調べます。 2 のように、千枚通しか細い釘で間柱の位置を再確認して
おくとよいでしょう。壁面プレート (c) をテンプレートにして、壁に開ける 2 つの穴の位置に印を付け
ます。2 つの穴が垂直に並び、かつ間柱の中央にあることを確認します。 0.5 cm (3/16 インチ) のド
リルビットを使って、奥行き 6.4 cm (2.5 インチ) の穴を予め開けておきます。図 2b のように、2 本
のラグボルトを使って、壁面プレートを壁に取り付けます。アレンキー (b) を使って、ラグボルトをしっか
りと固定します。
順序 3 - モニターマウントを壁面プレートに取り付ける：液晶テレビをモニターマウント (a) に取り
付け、壁面プレート (c) を正しく設置したら、モニターマウントのテーパー穴を下向きにして円錐型ブッ
シュ上に載せます。 図 3 は、テレビを省いてこの操作の部品を見やすくしたものです。モニターマウント
が完全に壁面プレートの上に載っていることを確認します。その上にワッシャー (大) (j) を載せます。次
にキャップ (k) を載せます。キャップの四角穴が、壁面プレートのブッシュの四角い先端部の上にはめ込
まれていることを確認します。最後にノブ (m) をワッシャー (小) (l) とキャップに通して、円錐形ブッシ
ュに取り付けます。ここで、各ノブを適当な締め具合に調整できます。
注意：施設でのご利用または使用頻度が高い場合は、各ノブの代わりにノブ取り換えボルト (f) を使
用し、付属のアレンキーで固定します。 取り換えボルトを使うと、さらに固く締めても、テレビの位置を
調節することができます。
VM2 型号装配说明
感谢您选用 Sanus Systems Vision Mount。此产品设计用于将 VESA 75/100 可
兼容液晶电视机安装到垂直墙面上，承重达 13.6 公斤(30 磅)。使用此产品后，
您不必使用任何工具就可毫不费力地以 15°角在任意方向上倾斜或旋转新电视
机,还可将其伸展离墙体约 22.9 厘米(9 英寸)。请仔细检查以确保零件无缺少或
缺陷。切勿使用有缺陷的零件。安装不正确可能会导致损坏或严重受伤。如果
您不理解这些说明或对安装的安全性有任何疑问,请致电有资格的承包商或与
Sanus 联系,联系电话:800.359.5520(美国)或 31 (0) 20 5708938(欧洲)。您也可以
访问我们的网站 www.sanus.com。我们会迅速为您的安装问题提供协助，以及
解决零件缺少或损坏的问题。对通过授权经销商所购 Sanus 产品的替换零件将
直接送货上门。
必需的工具：带 0.5 厘米(3/16 英寸) 钻头的钻孔机，0.8 厘米(5/16 英寸) 钻
头，Phillips 螺丝刀
零件和五金件：*非实物大小
(1) 内六角扳手 - b
(1) 显示器架 - a (1) 墙板 - c
(2) 方头螺栓 - d
(4) M4 x 10 螺钉 - e (4) 旋钮替换螺钉 - f (2) 3/4”家具螺钉 - g (2) 1 1/8”家具螺钉 - h (2) 橱柜安装嵌件 - i
(1) 顶盖 - k (1) 小垫圈 - l
(1) 大垫圈 - j (1) 旋钮 - m
步骤 1 - 安装到电视机上： 使用 M4 x 10 螺钉 (e) 将显示器架 (a) 安装到液晶电视机的背面 (如图 1 所示)。将 4 枚 螺钉穿过显示器架，然后紧紧旋入电视机背面的 VESA
螺钉安装框架中。请确保显示器架上锥孔的长边朝向电视机的底部。
步骤 2a - 安装在橱柜下：将墙板 (c) 作为模板先在橱柜底部标出两个安装孔的位置。使用 0.8 厘米(5/16 英寸) 钻头预先钻出两个孔。 如图 2a 所示，将柜式安装嵌件 (i)
中文
向下穿过安装表面。根据安装表面的厚度，使用柜式安装螺钉（g 或 h）安装墙板。最后使用内六角扳手 (b) 旋紧螺钉直至完全密合。详情请参阅图 2a。
图 1 图 2
详细视图
e
a
图 3
图 2a 图 2b
m
i d l
k
方形内切顶盖
j
a
h g
轴衬的方形
末端
c
c c
步骤 2b - 安装到墙上：提供木立筋安装所需的五金件。其它安装所需的工具
请联系当地的承包商或者从五金店购买。使用高质的墙筋传感器找到墙筋。最
好先使用锥子或者细钉确定墙筋的位置 (如图 2 所示)。将墙板 (c) 作为模板先
在墙上标出两个孔的位置。请确保这两个孔垂直对齐，并位于墙筋的中心。使
用 0.5 厘米(3/16 英寸) 钻头预先钻出两个深度为 6.4 厘米 (2.5 英寸) 的孔。使
用两个方头螺栓 (d) 将墙板安装到墙上 (如图 2b 所示)。 最后使用内六角扳手
(b) 旋紧方头螺栓。
步骤 3 - 安装显示器架到墙板上：液晶电视机上安装了显示器架 (a) 并且墙板
(c) 正确安装到墙面上后，将显示器架上的锥孔向下套入墙板上的锥形轴衬。
表示此过程的图 3 未显示电视机以便使您看清各零件。请确保显示器架在墙板
上完全安放到位。安放大垫圈 (j)。然后再安放顶盖 (k)。请确保顶盖的方形内
切口与墙板轴衬的方形末端相吻合。最后，将旋钮 (m) 穿过小垫圈 (l) 和顶盖
旋入锥形轴衬内。现在您可根据所需的紧度来旋紧每个旋钮。
注意：对于机构安装或者重负荷安装，旋钮替换螺钉 (f) 将取代每个旋钮，并
使用所提供的内六角扳手将其旋紧。这样螺钉可旋得更紧，但是不影响对电视
机位置的调整。
