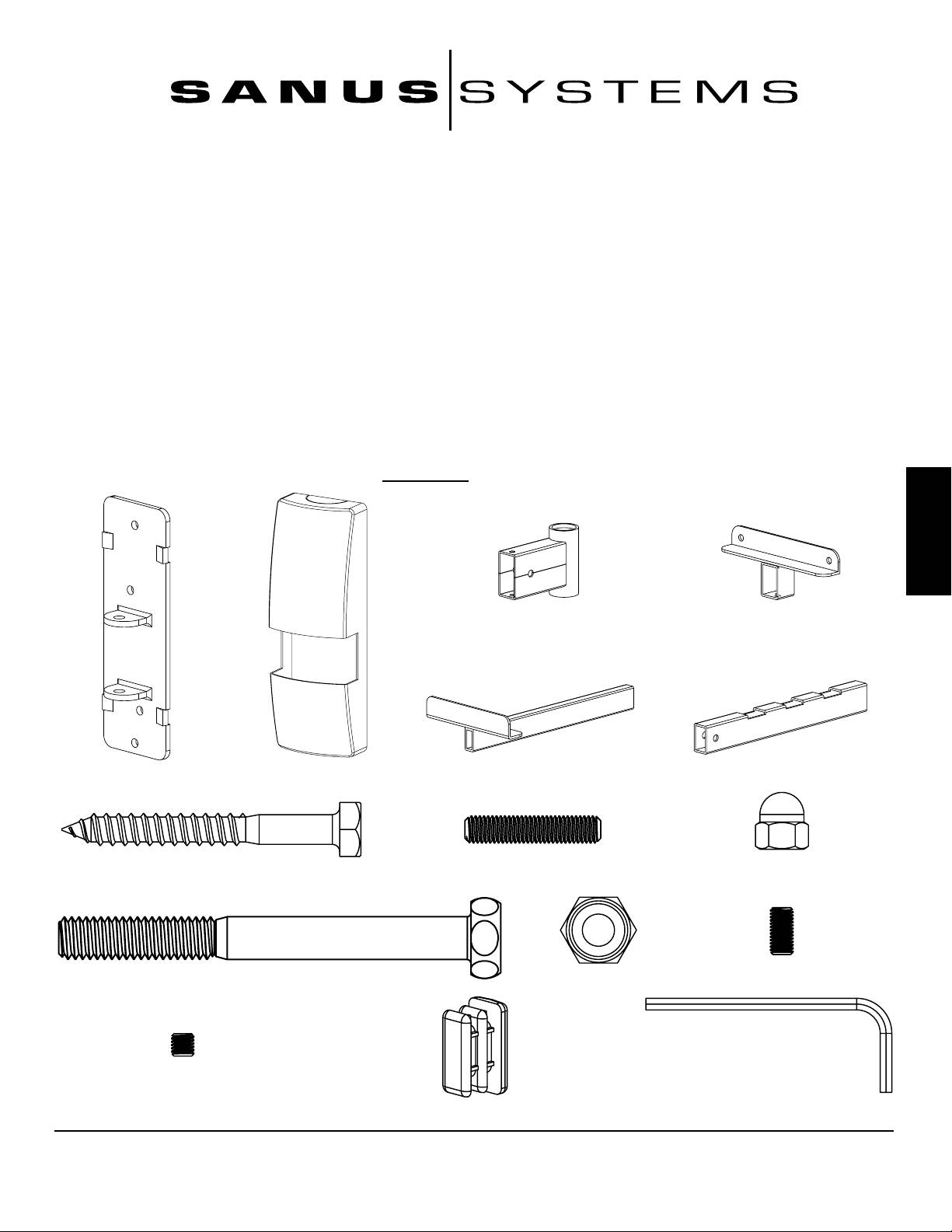

Sanus Systems WMS2: Instructions de montage pour le modèle : WMS2

Étape 1 : Fixation de la plaque murale

La plaque murale (a) doit être montée sur une ossature en bois. Veillez à orienter la plaque murale de façon que la surface plate soit

contre le mur et les deux pattes du côté inférieur. Servez-vous de la plaque murale comme gabarit pour marquer l’emplacement de quatre

trous pour les tire-fond (g) entre les deux rebords du montant choisi. Percez quatre avant-trous de 2,5" (6,4 cm) de profondeur à l’aide

d’une mèche de 3/16" (0,5 cm) aux emplacements indiqués. Fixez la plaque murale au mur à l’aide des quatre tire-fond. Serrez tous les

tire-fond en utilisant la douille appropriée. Reportez-vous au schéma 1 si nécessaire.

AVERTISSEMENT : Serrez les tire-fond jusqu’à ce que la plaque murale soit tirée fermement contre le mur.

NE SERREZ PAS EXCESSIVEMENT LES TIRE-FOND !

Schéma 1

a

g

FRANÇAIS

Étape 2 : Installation de l’articulation

Introduisez un boulon d’articulation (j) par le haut dans la patte supérieure de la plaque murale (a), dans l’articulation (c), dans la patte

inférieure de la plaque murale, puis vissez-le dans l’écrou d’articulation (k). Serrez fermement l’écrou d’articulation à l’aide de la douille

appropriée. Reportez-vous au schéma 2 si nécessaire.

Schéma 2

j

a

c

k

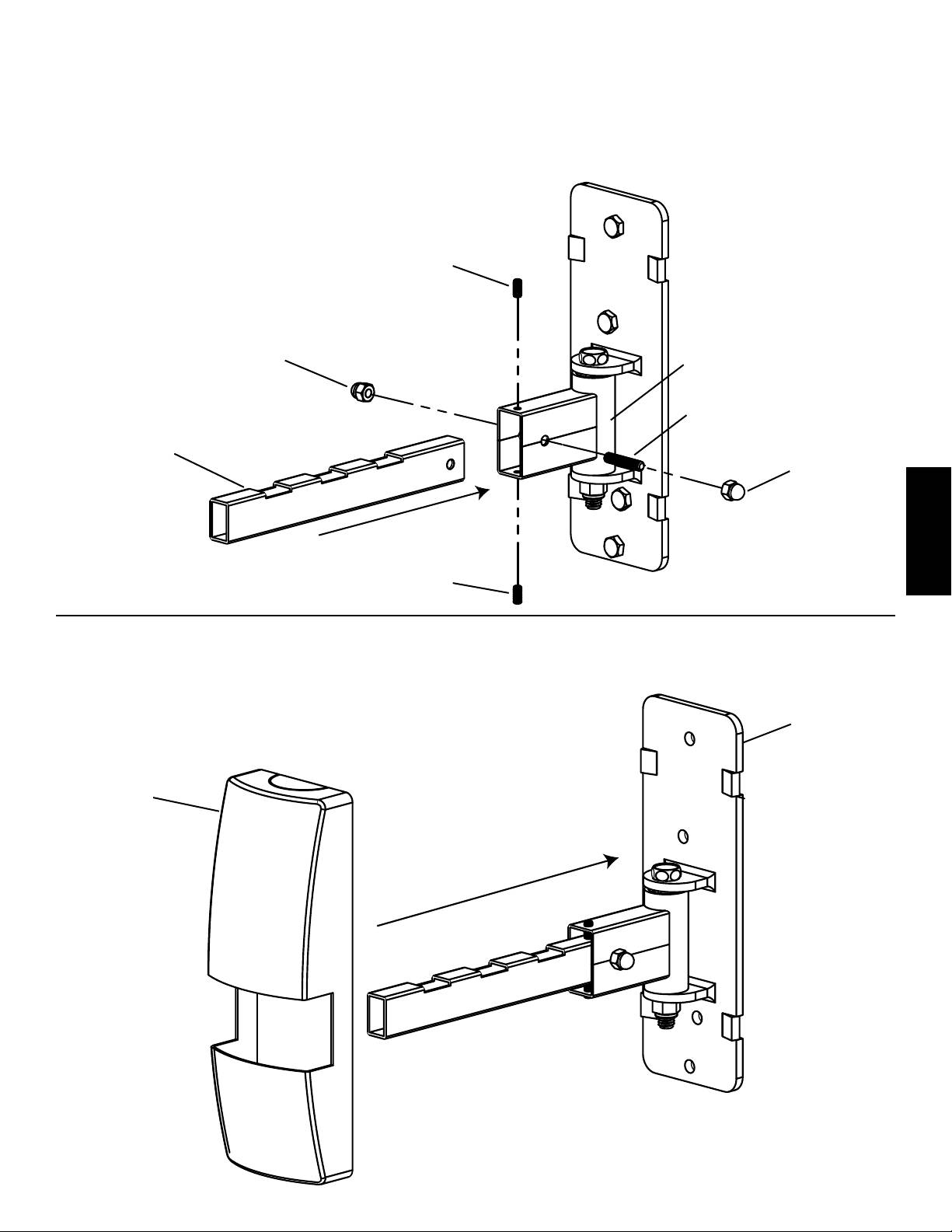

Étape 3 : Installation du bras

Introduisez le bras (f) dans l’articulation (c) de manière que le trou du bras s’aligne sur le trou de l’articulation. Serrez un écrou borgne (i)

sur la tige filetée (h). Insérez la tige filetée dans les trous de l’articulation et du bras. Fixez l’autre écrou borgne sur la tige filetée. Serrez

fermement chaque écrou borgne à l’aide de la douille appropriée. Enfilez une vis de pression longue (l) dans le trou en haut et en bas de

l’articulation. Les vis de pression longues contrôlent l’inclinaison du bras. Serrez avec la clé Allen Key (o) jusqu’à ce que le bras soit à

l’angle d’inclinaison désiré. Reportez-vous au schéma 3 si nécessaire.

Schéma 3

l

i c

h

f

i

FRANÇAIS

l

Étape 4 : Pose du couvercle

Glissez le couvercle (b) de manière à ce qu’il s’enclenche sur la plaque murale (a). Reportez-vous au schéma 4 si nécessaire.

a

Schéma 4

b

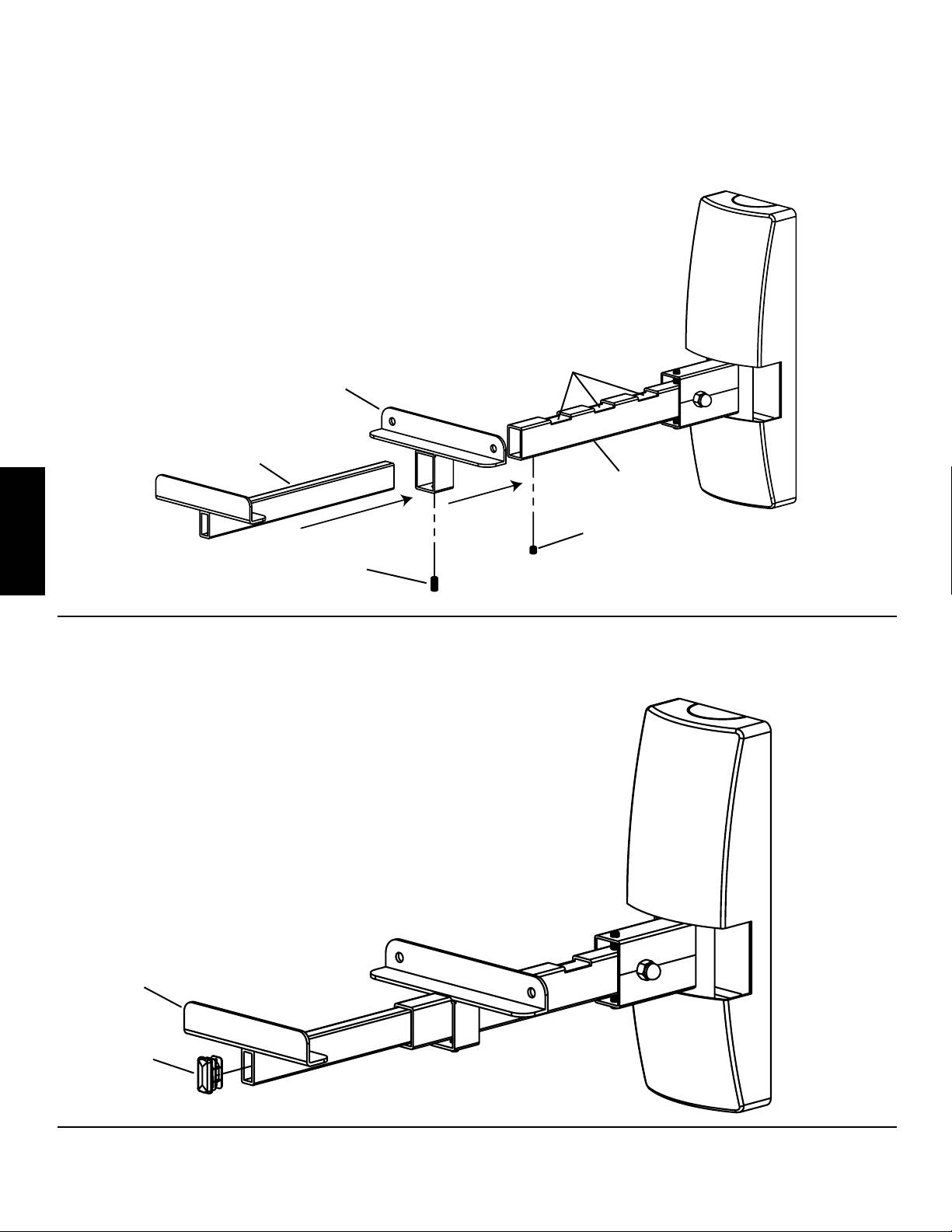

Étape 5 : Pose du pied et de l’extension

Enfilez le pied (d) sur le bras (f) de manière à l’emboîter dans une des trois fentes du bras. Introduisez l’extension (e) dans le bras.

Ajustez le pied et l’extension de manière à ce que l’enceinte soit serrée et bien retenue. Lorsqu’ils se trouvent aux positions désirées,

enfilez une vis de pression longue (l) dans le pied et serrez-la fermement à l’aide de la clé Allen (o). Enfilez une vis de pression courte

(m) dans le bras et serrez-la fermement à l’aide de la clé Allen jusqu’à ce que l’extension soit solidement fixée. Reportez-vous au schéma

5 si nécessaire.

Schéma 5

Remarque : ne laissez pas l’enceinte sans

surveillance sur la monture tant que les

vis de pression n’ont pas été installées !

fente

d

e

f

m

l

FRANÇAIS

Étape 6 : Pose du capuchon

Enfoncez le capuchon (n) dans l’extension (e). Reportez-vous au schéma 6 si nécessaire.

Schéma 6

e

n

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA

Service à la clientèle : 800.359.5520. Pour les produits Sanus complémentaires, visitez le site www.sanus.com
