PowerWalker VI 650 SE: 

4. Produktübersicht

Vorderseite:

VI 450SE/650SE/850SE VI 1200/2200

USB-Anschluss





LED-Anzeigen

AC-Modus: leuchtet grün

Akkumodus: blinkt grün



Power ON/OFF

Power ON/OFF



LED-Anzeigen



Normal: leuchtet grün



Akkusmodus: leuchtet gelb

AC-Modus: leuchtet grün



Fehlermodus: leuchtet rot



Rückseite:

VI 450SE/650SE/850SE VI 1200/2200

AC-Eingang





Schuko- oder französische Steckdose



RJ11/RJ45 LAN-/Modem

/Telefonleitung-

Schutz



AC-Eingang





2x IEC- und 2x Schuko- oder französische

Steckdose



USB-Anschluss

RJ11/RJ45 LAN-/Modem-/Telefonleitung-Schutz



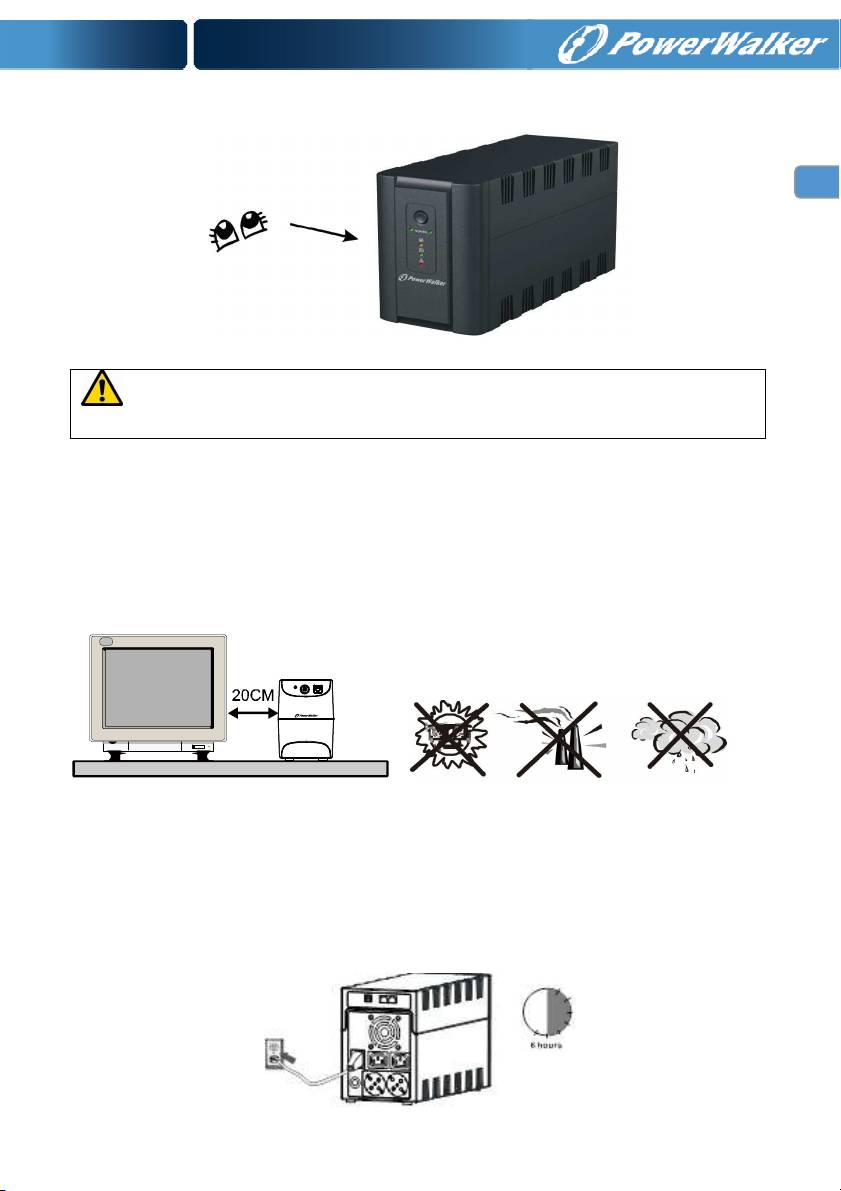

5. Installation und erste Inbetriebnahme

DE

Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass keine Teile

beschädigt sind.

I: Platzierung & Lagerbedingungen

Installieren Sie die USV in einem geschützten Bereich, der eine angemessene Luftzirkulation um das Gerät

herum bietet und frei von starkem Staub, korrosiven Dämpfen und leitfähigen Verunreinigungen ist. Halten Sie

einen Anstand von mindestens 20cm zu anderen Geräten ein, um Störungen zu vermeiden. Betreiben Sie die

USV NICHT bei Temperaturen außerhalb von 0-40° C und einer relativen Luftfeuchtigkeit von mehr als 0-90%.

II: Anschluss an das Stromnetz und Aufladen

Schließen Sie das AC-Eingangskabel an eine 2-polige, 3-adrige geerdete Wandsteckdose an. Um die besten

Ergebnisse zu erhalten, empfehlen wir, die Batterie vor dem ersten Gebrauch mindestens 6 Stunden ohne

Last aufzuladen (ohne dass elektrische Geräte wie Computer, Monitore usw. angeschlossen sind). Die Batterie

wird vom Gerät aufgeladen, wenn es an den Netzstrom angeschlossen ist.

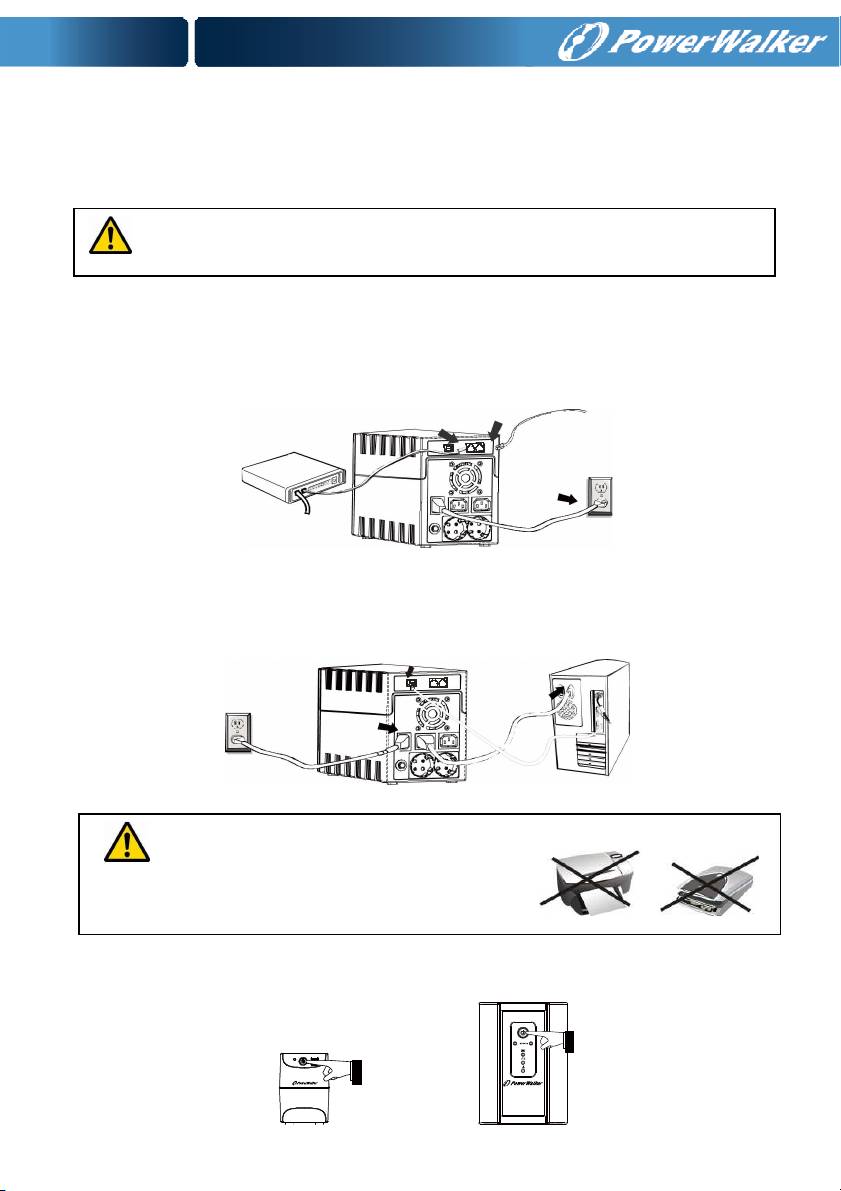

III: Schließen Sie die Verbraucher an

Schließen Sie die Verbraucher an die Ausgangsbuchsen an der Rückseite der USV an. Schalten Sie den

Netzschalter der USV ein, damit werden die angeschlossenen Verbraucher von der USV geschützt.

Schließen Sie keine Mehrfachsteckdose und keinen Überspannungsschutz an die USV an.

IV: Anschließen von LAN-Kabel, Modem- oder Telefonleitung zum Überspannungsschutz

Schließen Sie zum Beispiel ein einzelnes Modem- oder Telefonkabel an die mit Überspannungsschutz

ausgestattete „IN“ Buchse auf der Rückseite der USV an. Verbinden Sie ein weiteres Telefonkabel von der

„OUT” Buchse aus mit dem Computer.

V: Anschluss des USB-Kabels

Um den USV-Status mit der gebündelten Software zu überwachen, etwa bei automatischer Abschaltung oder

Inbetriebnahme der USV, verbinden Sie bitte die USV mit dem beiliegenden USB-Kabel mit dem Computer.

Schließen Sie NIEMALS einen Laserdrucker oder -Scanner an

die USV an, da der Einschaltstrom, der von

den Gerätemotoren

erzeugt wird, das Gerät beschädigen kann.

VI: Gerät EIN/AUS schalten (On/Off)

Schalten Sie die USV durch Drücken des Netzschalters ein. Schalten Sie die USV durch erneutes Drücken des

Netzschalters aus.

6. Funktionen & Betrieb

I: DC-Startfunktion

Mit der DC-Startfunktion kann die USV ohne Wechselstromzufuhr eingeschaltet werden, wenn die Batterie

vollständig aufgeladen ist. Drücken Sie die Netztaste, um die USV einzuschalten.

DE

II: „Grüne” Energiefunktion

Diese Serie ist mit der Green Power-Funktion ausgestattet, um Energie zu sparen und den Akku zu schützen.

Das Merkmal Tiefentladeschutz wird im Akku-Betrieb angewendet. Wenn keine Verbraucher angeschlossen

sind, schaltet sich die USV im Akku-Modus während eines Stromausfalls nach 5 Minuten automatisch aus. Die

USV wird sich wieder einschalten, sobald die Wechselstromversorgung wieder gegeben ist.

III: AVR (Automatische Spannungsregelung):

Falls die Qualität der einkommenden Stromversorgung schlecht ist, gleicht die AVR eine niedrige oder hohe

Eingangsspannung aus. Die Spannung, mit der die Verbraucher versorgt werden, liegt im normalen Bereich.

IV: Automatischer Neustart bei Wechselstromwiederherstellung.

V: Audio-Meldung

Alarmton Zustand

7. Softwareinstallation auf Ihrem Computer

Angeschlossen über USB an einen PC oder Notebook ermöglicht die Software die Kommunikation zwischen

der USV und dem Computer. Die USV-Software überwacht den Zustand der USV, schaltet das System ab,

bevor der USV-Strom verbraucht ist, und ermöglicht eine Fernüberwachung der USV über ein Netzwerk

(dadurch können Sie Ihr System effizienter verwalten). Bei einem Stromausfall oder bei niedrigem

Batteriestand der USV führt die USV alle notwendigen Schritte, ohne Eingreifen des Systemadministrators,

durch. Zusätzlich zur automatischen Dateisicherungs- und Abschaltfunktion können auch Warnmeldungen

per Pager, E-Mail usw. versendet werden.

• Verwenden Sie die beiliegende CD und folgen Sie den Anweisungen auf dem Bildschirm, um die

WinPower-Software zu installieren.

• Geben Sie bei der Installation der Software folgende Seriennummer ein: 511C1-01220-0100-478DF2A

• Nachdem die Software erfolgreich installiert wurde und die Kommunikation mit der USV hergestellt

wurde, erscheint ein grünes Symbol im Infobereich.

• Doppelklicken Sie auf das Symbol, um die Überwachungssoftware zu verwenden (siehe oben).

• Sie können Abschaltung und Hochfahren der USV festlegen und den USV-Status per PC überwachen.

•

Genaue Informationen dazu finden Sie im E-Benutzerhandbuch der Software.

Auf www.powerwalker.com/winpower.html finden Sie immer die aktuellste

Version der Überwachungssoftware.

8. Wartung

I. Allgemein

Die USV ist praktisch wartungsfrei: Sorgen Sie für die richtigen Umgebungsbedingungen und halten Sie die

Lüftungsöffnungen frei von Staub.

II. Sicherungen

Falls die Wechselstromsicherung defekt ist, stellen Sie sicher, dass sie durch eine kompatible Sicherung des

gleichen Fabrikats und Typs ersetzt wird.

Schließen Sie die Batterien niemals kurz. Legen Sie bei Arbeiten mit den Batterien Uhren, Ringe und andere

Metallgegenstände ab und verwenden Sie nur isoliertes Werkzeug.

III. Batterien

Verwenden Sie beim Austauschen nur Batterien mit genau denselben Spezifikationen.

9. Fehlerbehebung

auf der Vorderseite.

vom gleichen Typ

kontinuierlich, obwohl

die

Wechselstromversorgun

angegebene Kapazität der USV übersteigt.

Sicherungszeit während

eines Stromausfalls.

Umgebungstemperatur oder

fehlerhafter Bedienung defekt

vom gleichen Typ.

normal, aber LED blinkt.

Lesen Sie alle Sicherheitsbestimmungen, bevor Sie die Batterie austauschen.

Falls Störungsfälle auftreten, die nicht oben aufgelistet sind, wenden Sie sich bitte umgehend an unser

Servicepersonal.

10. Spezifikationen

Modell Komplette Serie

VI 450 SE VI 650 SE VI 850 SE VI 1200 VI 2200

EINGANG

DE

Spannung 230 VAC

Spannungsbereich 170~280 VAC

AUSGANG

Spannung 220/230/240 V AC

Spannungsregulierung +/-10% (Batteriemodus)

Frequenzbereich 50/60Hz

Frequenzregulierung ±1Hz (Batteriemodus)

Transferzeit Typisch 4-8ms

Wellenform Modifizierte Sinuswelle

SCHUTZ

Vollständiger Schutz Entladung-, Überladungs- und Überlastungsschutz

UMGEBUNG

Feuchtigkeit 0-90% rL bei 0° to 40°C (nicht-kondensierend)

Geräuschpegel Weniger als 40dB 45dB

Software

Überwachungssoftware WinPower (in Lieferumfang enthalten)

Modell VI 450 SE VI 650 SE VI 850 SE

KAPAZITÄT 450VA / 240W 650VA / 360W 850VA / 480W

BATTERIE

Typ & Anzahl 12V/4,5Ah x1 12V/7Ah x1 12V/9Ah x1

Aufladezeit 6 Stunden auf 90% Kapazität

Notstromversorgungszeit

8 Min 16 Min 20 Min

(angenommen 100W)

ABMESSUNGEN

LED-Anzeige Grüne LED (AC-Modus, Sicherungsmodus)

Ausgang und Anschluss 2x Schuko-Ausgänge, USB-Anschluss, RJ11/RJ45 Überspannungsschutz

Abmessungen (TxBxH) 279mm x 100mm x 143mm

GEWICHT

Nettogewicht 3,5kg 4,4kg 5,0kg

30 Min. 50 Min.

(angenommen 100W)

Ausgang und Anschluss 2x Schuko-Ausgänge und 2x IEC-Anschlüsse, USB-Anschluss, RJ11/RJ45

Überspannungsschutz

GEWICHT

Nettogewicht 8,6kg 10,2kg
