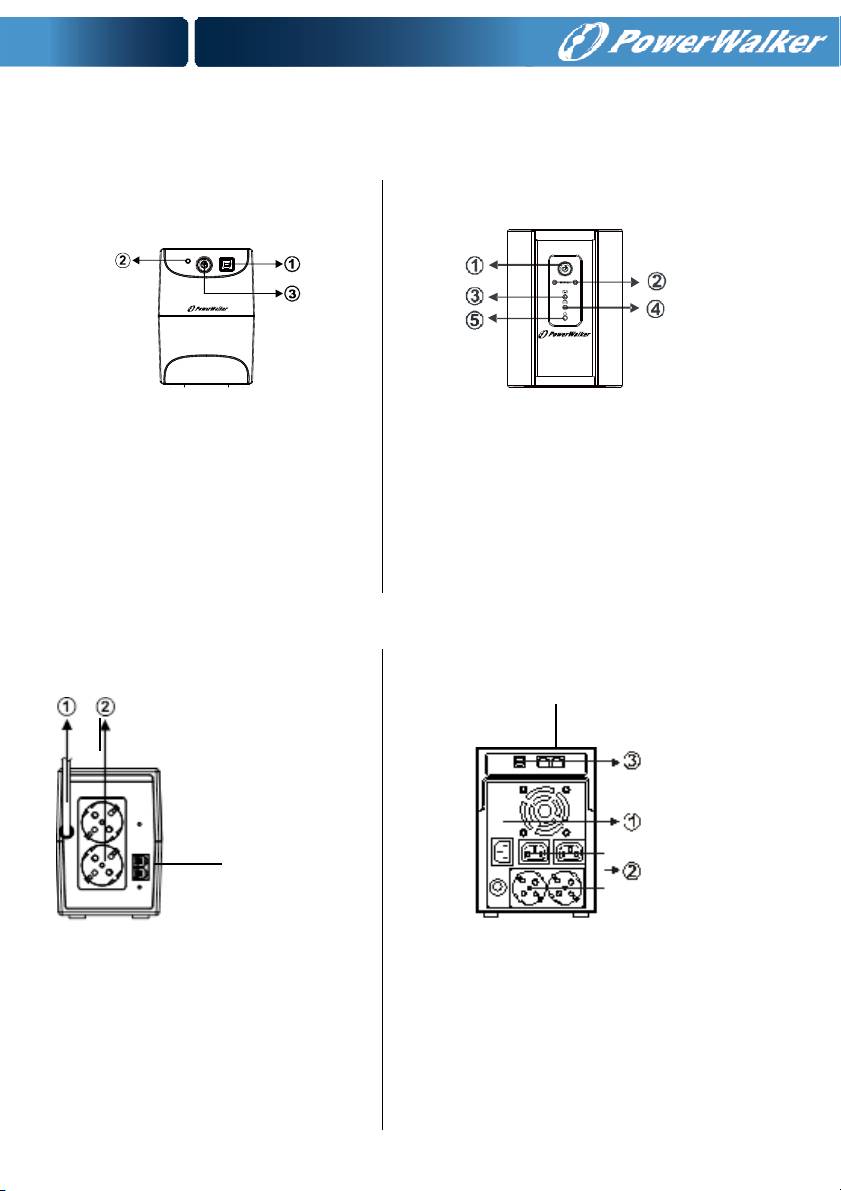

PowerWalker VI 650 SE: 

5. Instalação e arranque inicial

PT

Inspeccione a unidade antes da instalação. Certifique-se de que nenhum dos componentes

está danificado

.

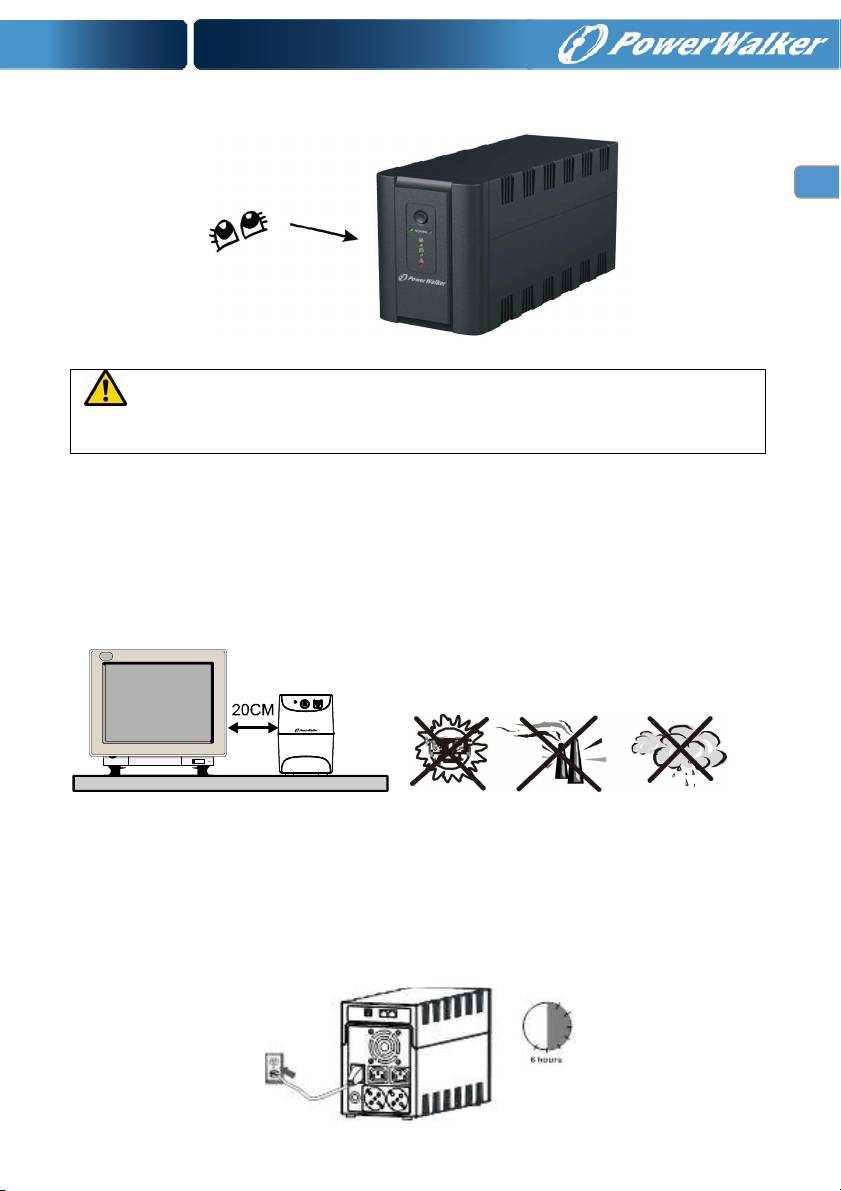

I: Condições de colocação e armazenamento

Instale a UPS numa área protegida, sem excesso de poeiras, devidamente ventilada em torno da unidade e

sem excesso de pó, vapores corrosivos e contaminantes condutivos. Coloque a UPS afastada de quaisquer

outras unidades a uma distância de pelo menos 20 cm para evitar qualquer interferência. NÃO utilize a UPS

quando a temperatura exceder 0-40 °C e a humidade for superior a 0-90 % de HR.

II: Ligação ao utilitário e carga

Ligue o cabo de entrada da corrente CA à tomada da parede de 2 pólos e 3 fios. Para obter os melhores

resultados, é aconselhável carregar a bateria durante pelo menos 6 horas sem carga ligada antes da utilização

inicial (não devem estar ligados dispositivos eléctricos, como computadores, monitores, etc.). A unidade

carrega a sua bateria enquanto ligada ao utilitário.

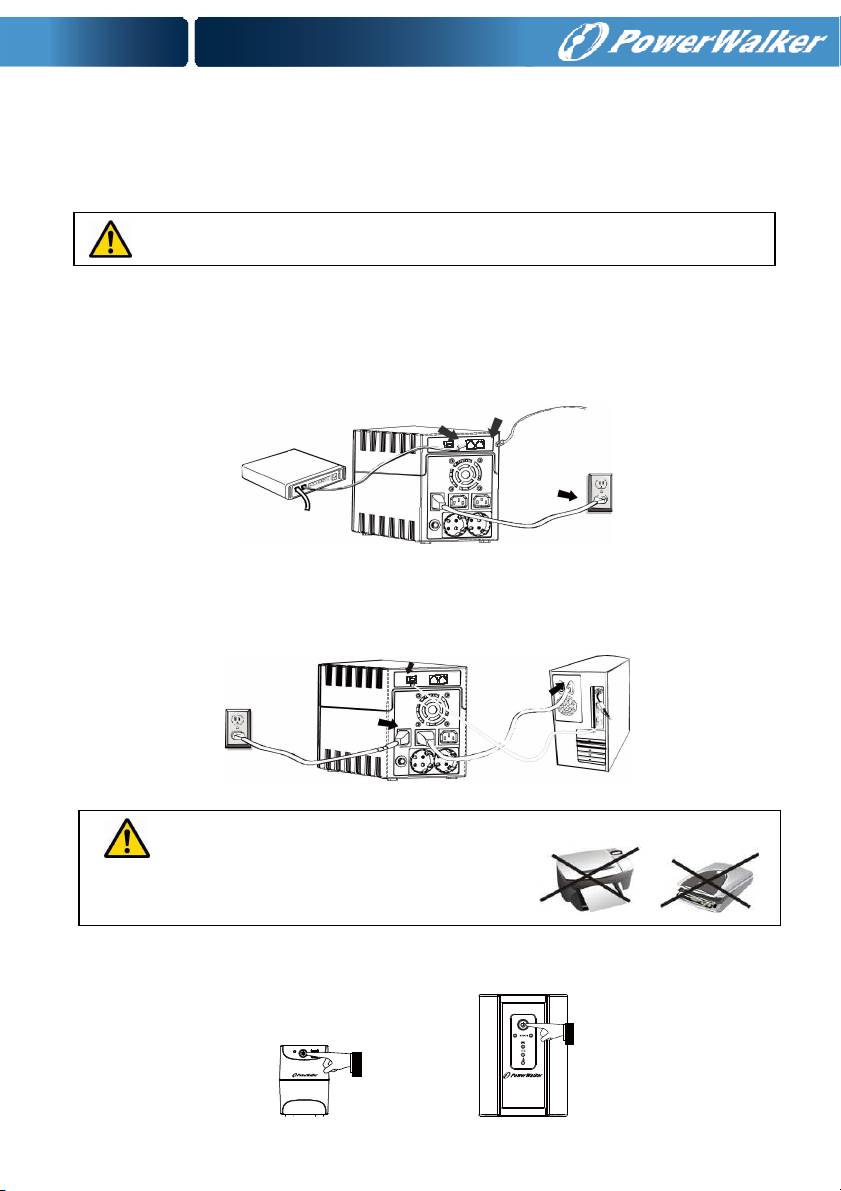

III: Ligação das cargas

Ligue as cargas aos receptáculos da saída no painel traseiro da UPS. Basta ligar o interruptor da alimentação

da unidade UPS, e os dispositivos ligados à UPS serão protegidos pela unidade UPS.

IV: Ligar o cabo de rede local, modem ou linha telefónica como protecção contra sobretensões

Ligue, por exemplo, um modem único ou linha telefónica única à saída “IN” (Entrada) protegida contra

sobretensões localizada no painel traseiro da unidade UPS. Efectue a ligação da saída “OUT” (Saída) ao

computador utilizando outro cabo de linha telefónica.

V: Ligação do cabo USB

Para monitorizar o estado da UPS, tais como encerramento e arranque da UPS não previstos, utilizando o

software integrado, ligue a UPS e o PC utilizando o cabo UPS incluso.

VI: Ligar/Desligar a unidade

Ligue a unidade UPS premindo o interruptor de alimentação. Desligue a unidade UPS premindo o interruptor

de alimentação novamente.

NUNCA ligue uma impressora laser ou um scanner à

unidade UPS, uma vez que a corrente de entrada gerada pelos

6. Funções e operação

I: Função de arranque com corrente CC

A função de arranque com corrente CC permite à UPS ser arrancada quando a potência do utilitário da

corrente CA não se encontra disponível e a bateria está completamente carregada. Basta premir o botão da

PT

alimentação para ligar a UPS.

II: Função da potência ecológica

Estas séries estão equipadas com a Função de potência ecológica, que permite poupar energia e protege a

bateria. A função de protecção contra descarga total é activada no modo de bateria. Se não for ligada

qualquer carga à UPS, esta irá desligar-se automaticamente passados 5 minutos para poupar energia, se

estiver no modo de bateria. A UPS irá reiniciar-se com a recuperação da corrente CA.

III: AVR (Regulação automática da voltagem)

Se a qualidade da corrente de entrada for fraca, a função AVR reforça uma baixa voltagem de entrada ou

reduz uma voltagem elevada. A carga recebe uma tensão dentro da amplitude normal.

IV: Reinício automático durante a recuperação da corrente CA

V: Indicador de áudio

Alarme sonoro Situação

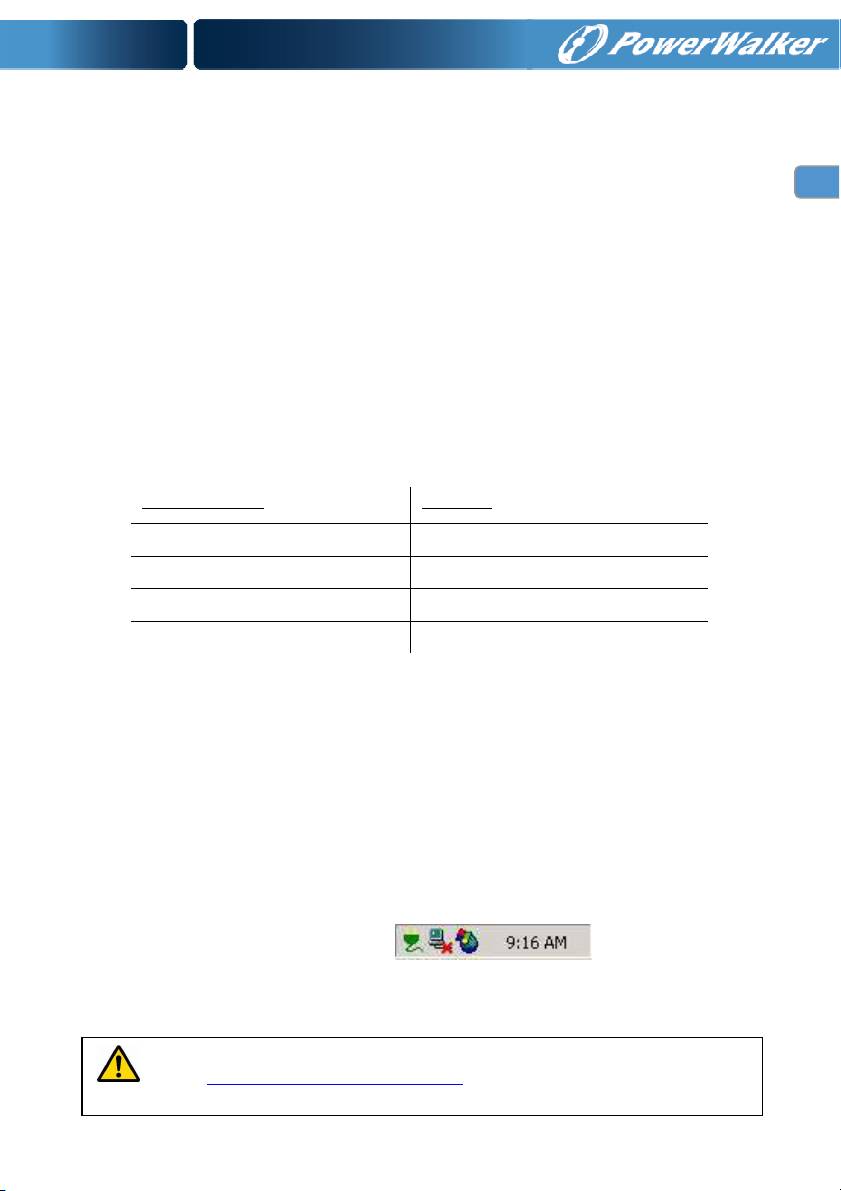

7. Instalação do software no computador

O software, se for ligado através de USB a um computador ou notebook, permite estabelecer comunicação

entre a UPS e o computador. O Software da UPS monitoriza o estado da UPS, desliga o sistema antes da UPS

ficar sem carga e pode observar remotamente a UPS através da rede (permitindo aos utilizadores gerir o seu

sistema de maneira mais eficaz). Na eventualidade da falha da corrente CA ou da carga da bateria da UPS ser

reduzida, a UPS toma todas as acções necessárias sem qualquer intervenção por parte do administrador do

sistema. Para além das funções de memorização automática dos ficheiros e de desactivação do sistema, pode

enviar também mensagens via pager, e-mail etc.

• Utilize o CD fornecido e siga as instruções apresentadas no ecrã para instalar o software WinPower.

• Introduza o seguinte número de série para instalar o software: 511C1-01220-0100-478DF2A

• Depois do software ter sido instalado com sucesso, é estabelecida a comunicação com a UPS e surge

um ícone verde no tabuleiro do sistema.

• Clique duas vezes no ícone para utilizar o software do monitor (conforme ilustrado acima).

• Pode agendar o encerramento/arranque da UPS e monitorizar o estado da UPS através do computador.

• Para obter instruções detalhes consulte o manual electrónico fornecido com o software.

Consulte www.powerwalker.com/winpower.html de tempos a tempos para obter as mais

recentes

8. Manutenção

I. Geral

A UPS não requer praticamente manutenção: exerça os devidos cuidados para manter a unidade nas

condições ambientais apropriadas e mantenha as entradas e saídas de ar livres de poeiras.

II. Fusíveis

Se o fusível da entrada de corrente CA estiver defeituoso, deve ser substituído por um fusível compatível da

mesma marca e tipo.

Nunca provoque um curto-circuito nas baterias. Ao trabalhar com as baterias, remova relógios, anéis ou

outros objectos metálicos, e utilize apenas ferramentas isolados.

III. Baterias

Quando substituir as baterias, utilize baterias com as mesmas especificações.

9. Resolução de problemas

aceso no painel frontal

emitido continuamente

quando a corrente CA é

normal.

capacidade da UPS especificada nas

especificações.

falta de energia, o

tempo de apoio é

reduzido.

temperatura de funcionamento

demasiado elevada ou devido a uma

mesmo tipo.

mas o LED está a piscar.

Leia todas as regras de segurança antes de substituir a bateria.

Se acontecer alguma situação que não esteja listada acima, contacte de imediato o serviço de apoio técnico.

10. Especificações

Modelo Série completa

VI 450 SE VI 650 SE VI 850 SE VI 1200 VI 2200

ENTRADA

PT

Tensão 230 VAC

Variação da tensão 170~280 VAC

SAÍDA

Tensão 220/230/240 VAC

Regulação da tensão +/-10% (Modo de bateria)

Intervalo de frequência 50/60 Hz

Regulação de frequência ±1 Hz (Modo de bateria)

Tempo de transferência Típica, 4-8 ms

Forma de onda Onda sinusoidal modificada

PROTECÇÃO

Protecção completa Protecção contra descargas e sobrecargas

AMBIENTE

Humidade 0-90 % de HR @ 0 ° a 40 °C (sem condensação)

Nível de ruído Menos de 40 dB 45 dB

Software

Software de monitorização WinPower (incluído)

Modelo VI 450 SE VI 650 SE VI 850 SE

CAPACIDADE 450 VA/240 W 650 VA/360 W 850 VA/480 W

BATERIA

Tipo e número 12 V/4,5 Ah x1 12 V/7 Ah x1 12 V/9 Ah x1

Tempo de carga 6 horas de recuperação para 90% da capacidade

8 min 16 min 20 min

(cerca de 100 W)

DIMENSÕES FÍSICAS

Indicador LED LED verde (Modo CA, Modo de apoio)

Saída e conector

Dimensões (P x L x A) 279mm x 100mm x 143mm

PESO

Peso líquido 3,5 kg 4,4 kg 5,0 kg

30 min 50 min

segurança (cerca de 100W)

Saída e conector

RJ11/RJ45

PESO

Peso líquido 8,6 kg 10,2 kg
