1. Contenuto Della Confezione
Grazie per aver scelto i prodotti PLANET WNRT-617 – Wireless Broadband Router.
Prima di procedure all’installazione vericare il contenuto della confezione. Di
seguito sono illustrati i componenti contenuti nella confezione.
WNRT-617
Guida rapida
CD-ROM
Cavo Ethernet Adattatore di rete
Italiano
7-1
Note
Se uno di questi componenti manca o è danneggiato Contattare il
rivenditore.
2. Descrizione Del Prodotto
Vista Frontale
WLAN LANSYSPWR
WAN WPS
WPS/Reset
1 32 4
WNRT-617
LED accensione
Tasto Reset/WPS
LED di sistema
LED WPS attivato
LED Wireless
LED LAN1~LAN4
LED di Stato porta WAN
Italiano
7-2
Vista posteriore
porta WAN
5dBi Antenna
(connessione DSL/Cavo modem)
Attacco elettrico
POWER
ON/OFF
WAN 4 3 2 1
Tasto di accensione
Porte LAN - 4 x 10/100Mbps
Per connettere PC o Dispositivi di rete
3. Installazione
PASSO 1: Mettere in corrente il Router Wireless con l’adattore di serie e premere il
tasto di accensione. Il LED PWR sul pannello frontale si accenderà.
Power
Alimentatore di rete
POWER
ON/OFF
WAN 4 3 2 1
Italiano
7-3
PASSO 2: La gura che segue illustra come connettere le apparecchiature di rete.
Power
Alimentatore di rete
POWER
ON/OFF
WAN 4 3 2 1
RJ-11
RJ-45
RJ-45
001101010
Attacco Telefono
ADSL/Cavo Modem
Computer/Notebook
4. Installazione Rapida
PASSO 1: Congurare il router utilizzando
lo SMART SETUP! Presente
sul CD-ROM fornito nella
confezione.
Inserire il CD fornito a corredo
PASSO 2: Seguire le informazioni
fornite a video per una
semplice installazione
e congurazione di una
connessione ad Internet.
Quando appare “nished” la congurazione è completa.
In alternativa è possibile utilizzare la congurazione classica via WEB, come
illustrato seguito.
Italiano
7-4
5. Installatione Manuale – Congurazione Lan
Per la prima installazione del router Wireless è richiesta una connessione via cavo
UTP ed un computer.
PASSO : Impostare il computer per ottenere un indirizzo IP dal router wireless
(Basato su Windows 7):
1. Premere il tasto “AVVIO” situato in basso a sinistra sul monitor.
2. Selezionare “Pannello di controllo”.
3. Selezionare l’icona “Centro connessioni di rete e condivisioni”.
4. Selezionare “Modica impostazioni scheda”.
5. Premere il tasto destro del mouse e scegliere la voce “Proprietà”.
6. Selezionare dalla lista “Protocollo Internet versione 4 (TCP/
IPv4)”.
7. Premere il tasto “Proprietà”.
8. Selezionare “Ottieni automaticamente un Indirizzo IP” e “Ottieni
indirizzo server DNS automaticamente”.
9. Per salvare le impostazione premere il tasto “OK”.
6. Installazione Manuale – Gestione Con Interfaccia Web
PASSO 1: La gestione via Web consente di accedere alla congurazione del Router
Wireless in modo semplice.Attivare il Web browser digitando il seguente
indirizzo IP http://192.168.1.1.
Italiano
7-5

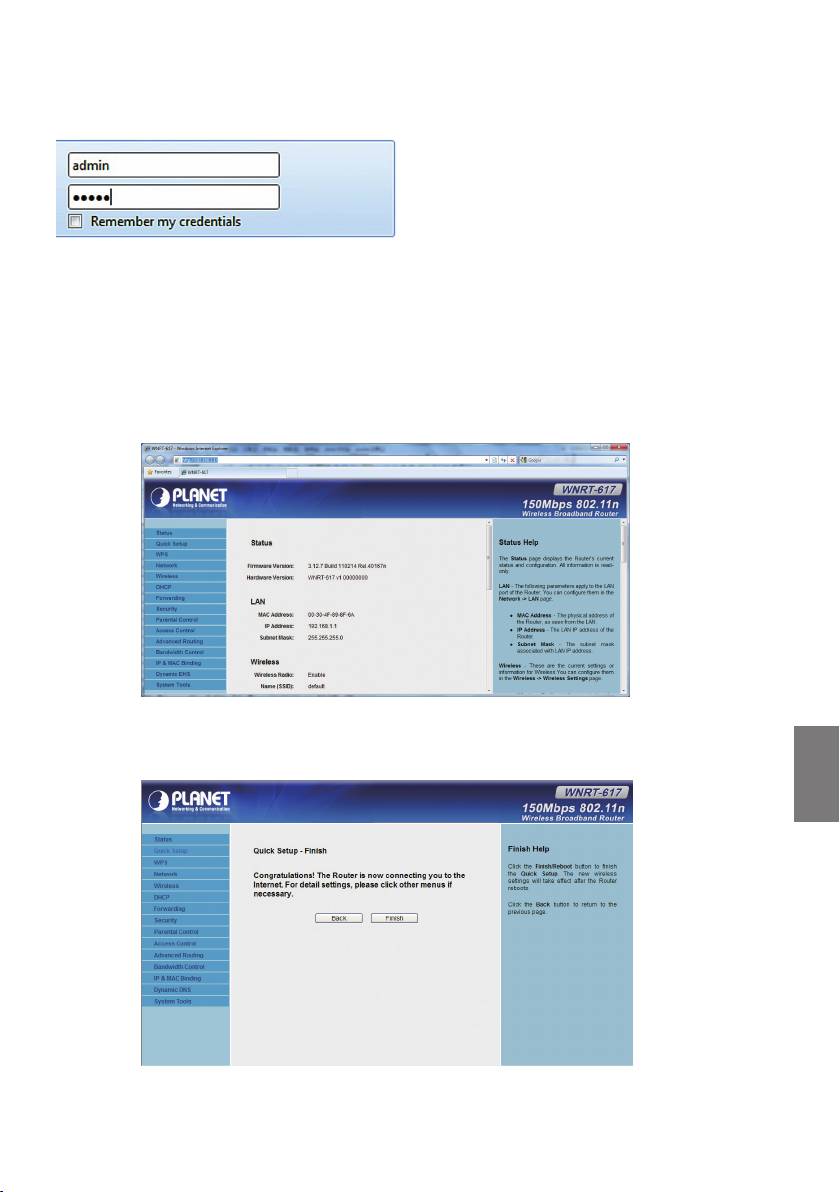

Digitare “admin” sia per User name che per la Password.
Premere il tasto ok per continuare.
Indirizzo IP impostato: 192.168.1.1
Username: admin
Password: admin
SSID: default
PASSO 2: Quando appare la prima videata scegliere Quick Setup sul lato sinistro
dello schermo.
PASSO 3: Alla ne della congurazione. Premere il tasto Reboot per rendere
effettive le modiche.
7. Connessione Alla Rete Wireless
PASSO 1: Premere il tasto destro del mouse sull’icona della Rete nella barra degli
strumenti.
PASSO 2: Scegliere la rete dalla lista proposta (SSID) e premere [Connect].
PASSO 3: Digitare la chiave di protezione del Router Wireless.
Ulteriori Imformazioni
Italiano
In questo manuale è illustrato il sistema più semplice per installare e congurare
i routers WNRT-617. Per maggiori informazioni inerenti le WAN, LAN, Wireless,
Firewall, Virtual Server, Security, Routing, DMZ, DDNS, etc, si consiglia di
approfondire gli argomenti sul manuale presente sul cd.
