HEIDENHAIN MSE 1202: MSE 1202 Instrukcja instalacji
MSE 1202 Instrukcja instalacji: HEIDENHAIN MSE 1202

J.polski
MSE 1202
Instrukcja instalacji
Instrukcja obsługi patrz www.heidenhain.de
1. Korzystanie z niniejszej instrukcji
Spis treści
Niniejsza instrukcja instalacji zawiera wszystkie konieczne dla instalowania tego
Korzystanie z niniejszej instrukcji .......100
urządzenia informacje. Informacje te są jedynie wyciągiem z instrukcji obsługi
Informacje o typie urządzenia.............102
(ID 1066850-xx). Instrukcja obsługi znajduje się pod adresem www.heidenhain.de do
Bezpieczeństwo..................................102
pobrania.
Dane techniczne .................................103
Poniższa instrukcja jest przeznaczona dla personelu, autoryzowanego do instalowania
HEIDENHAIN MSE 1000, do obsługi i konserwacji.
Montaż ................................................104
Wykwalikowany pracownik jest z racji jego technicznego wykształcenia, wiedzy
Instalacja ............................................108
oraz doświadczenia jak i znajomości zasad w stanie wykonywać przekazane zadania
Pierwsze włączenie do eksploatacji ...109
a także rozpoznawać niebezpieczne dla procesu pracy sytuacje.
Konserwacja .......................................110
100

Wskazówki w tej instrukcji
Wskazówki dotyczące bezpieczeństwa, wskazówki ostrzegawcze odnośnie możliwych
szkód materialnych jak i ogólne wskazówki są przedstawione w niniejszej instrukcji w
następujący sposób. Proszę zapoznać się na początek z tymi rodzajami wskazówek,
aby unikać szkód zdrowotnych albo materialnych.
Uwaga dotycząca dalszych wskazówek bezpieczeństwa. Te dodatkowe
pouczenia odnoszą się nie do określonych zagrożeń, lecz służą
uwrażliwieniu personelu i zwracają uwagę na docelowe wskazówki
bezpieczeństwa.
Ostrzeżenie!
Wskazówka, informująca o zagrożeniu, o konsekwencjach przy nieunikaniu
zagrożenia oraz o możliwości unikania pewnych zagrożeń.
Wskazówka
Ogólna wskazówka lub wskazówka, informująca głównie o ryzyku szkód
materialnych, o możliwych skutkach nieunikania pewnych sytuacji lub
możliwości uniknięcia takich sytuacji.
Przedstawienie pojęć w niniejszej instrukcji
Szczególnie ważne punkty lub pojęcia, na które użytkownik powinien zwracać
szczególną uwagę, są wydruckowane grubą czcionką.
101

2. Informacje o typie urządzenia
9
Niniejsza krótka instrukcja zawiera dane techniczne, jak i instrukcje montażu i
instalowania dla następujących typów urządzeń:
Nazwa produktu ID
Nazwa produktu ID
MSE 1202 747502-01
Etykieta typu
Wskazówka
13
Proszę sprawdzić, czy instrukcja instalacji jest ważna, porównując
przedstawiony powyżej indeks na tabliczce indeksu z tym, znajdującym
się pod adresem
13
www.heidenhain.de indeksem. Jeśli indeksy te nie
Indeks
są zgodne, to proszę pobrać właściwą instrukcję instalacji na stronie
internetowej www.heidenhain.de.
Tabliczka indeksu
Na niektórych urządzeniach brak tabliczki indeksu.
3. Bezpieczeństwo
Symbole bezpieczeństwa
Następujące wskazówki zawierają informacje dotyczące bezpieczeństwa dla unikania
Następujące symbole wskazówkowe na
szkód zdrowotnych lub materialnych:
produkcie zwracają uwagę na ważne
informacje dotyczące bezpieczeństwa.
Proszę zapoznać się najpierw z opisanymi tu instrukcjami, aby unikać
zagrożeń, które mogą doprowadzić do obrażeń bądź wypadków
Opis symboli
śmiertelnych.
Proszę uwzględnić
3
Nie otwierać urządzenia! Zawarte w urządzeniu elementy konstrukcyjne nie
poniższe informacje lub
wymagają konserwacji.
dokumentację, dla unikania
szkód zdrowotnych lub
materialnych.
Mechanizm zabezpieczający urządzenia może poprzez niedopuszczalne
użycie zostać naruszony. Urządzenie może być wykorzystywane tylko
zgodnie z jego przeznaczeniem.
Wskazówka
Proszę zachować niniejszy dokument, dla uzyskiwania informacji o
bezpieczeństwie, obsłudze oraz wykorzystywania urządzenia w przyszłości.
Proszę przechowywać niniejszą instrukcję tak, aby znajdowała się ona w
pobliżu urządzenia.
102

4. Dane techniczne
MSE 1000 jest modularnym urządzeniem elektronicznym wysokiej jakości, dla
precyzyjnych pomiarów koniecznych w procesie produkcyjnym. Opisywane w tej
instrukcji moduły nie są przewidziane do eksploatacji na zewnątrz. Komponenty
MSE 1000 mogą być instalowane tylko zgodnie z niniejszą instrukcją. Montaż,
instalowanie oraz konserwacja mogą być przeprowadzane tylko przez autoryzowany
personel.
MSE 1202
ID 747502-01
Napięcie zasilające DC 24 V (±10 %)
(max. 72 W)
Moc wyjściowa 72 W
Wymienialny
T 3,15 A / 250 V, 5 mm x 20 mm
bezpiecznik
Przesyłanie danych Standard-Ethernet, IEEE 802.3
Adresowanie Stały IP-adres lub DHCP
Temperatura
0 °C ... 45 °C
eksploatacji
Temperatura
-20 °C ... 70 °C
magazynowania
Względna wilgotność
80 %
powietrza
Wysokość 2000 m
Stopień ochrony IP 65
Kategoria przepięcia II, zużywające energię komponenty, zasilane ze stałej
instalacji
Stopień zabrudzenia 2
Masa 560 g
103

19” / 483 mm
5. Montaż
Przy montażu zwrócić uwagę na łatwy dostęp do wyłącznika sieciowego.
Size 3 Size 2 Size 1
MSE-1000-moduły mogą być zamocowywane na 35 mm standardowej szynie DIN
zgodnie z DIN EN 50022 w szae sterowniczej lub na nóżkach metalowych (osprzęt).
Pojedyńcze moduły są łączone ze sobą oraz przymocowywane ze sobą metodą
zatrzaskową, tak iż powstaje łańcuch modułów.
MSE 1000 składa się w konguracji podstawowej z modułu zasilacza i modułu
bazowego. Może także w razie zapotrzebowania zostać rozszerzone o dodatkowe
moduły. Łącznie kongurowalnych jest do 250 osi lub kanałów.
W zależności od zapotrzebowania mocy modułów, następujących po module z
zasilaczem w łańcuchu oraz wszystkich podłączonych do tych modułów urządzeń,
konieczne są ewentualnie dalsze moduły zasilania. Jeśli maksymalna nominalna moc
modułu zasilania nie jest wystarczająca, należy dołączyć dalszy moduł zasilania w
Montaż w 19-calowej szae
łańcuchu. Maksymalna nominalna moc modułów zasilania: patrz ”Dane techniczne“ na
sterowniczej
stronie 103.
Wskazówka
Przykłady obliczania dla zapotrzebowania mocy znajdują się w informacji o
produkcie MSE 1000 (ID 736907-xx).
Rozmiary
Rozmiar 1 Rozmiar 2 Rozmiar 3
modułów
Szerokość 53 mm 106 mm 159 mm
Nóżki stojakowe (osprzęt)
104

Montaż modułu
Wskazówka
Moduł zasilania musi znajdować się zawsze z lewej strony od modułów,
które ma zasilać w łańcuchu. Jeśli maksymalna nominalna moc modułu
zasilania nie jest wystarczająca, należy dołączyć dalszy moduł zasilania w
łańcuchu.
Zamocowanie modułu:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Montaż modułu
Moduł z dolnym rowkiem wpustowym
12
nasadzić na dolnej krawędzi szyny
montażowej
Szynę montażową łagodnie przycisnąć w górę, przy tym sprężynę mocującą
11
wciskać w dół aż szyna zaskoczy na dolnym rowku
12
modułu
Górę modułu przechylać do szyny montażowej aż górny rowek
10
modułu znajdzie
się na górnej krawędzi szyny montażowej, przy tym dalej łagodnie przyciskć w górę
aż górny rowek modułu zaskoczy na szynie
105

Moduły połączyć ze sobą
Wskazówka
To urządzenie zawiera komponenty, które poprzez wyładowanie
elektrostatyczne (ESD) mogą zostać uszkodzone. Proszę uwzględnić
metody zabezpieczające dla eksploatowania wrażliwych na ESD
komponentów i nigdy nie dotykać końcowek łącza bez przewidzianego
Uwzględnić środki bezpieczeństwa przy
uziemienia.
eksploatowaniu wrażliwych na ESD
komponentów
Moduły połączyć ze sobą:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Prawy moduł przesuwać w lewo aż zapadka
6
lewego modułu znajdzie się z
zatrzaśnięciem w przewidzianym dla niej otworze szczelinowym
8
prawego
modułu
Montaż przesłon końcowych
Wszystkie moduły zasilające są dostarczane z kompletem dla lewej i prawej przesłony
Połączenie modułów
zamykającej, aby otwarte strony modułu zostały przesłonięte.
Lewą przesłonę wstawić z lewej strony pierwszego modułu zasilania łańcucha
19 mm śruby przesłony wstawić w odwierty dla zamocowania przesłony w
przewidzianych w tym celu otworach
14
na module
Sruby dokręcić śrubokrętem krzyżakowym
Prawą przesłonę wstawić z prawej strony ostatniego modułu łańcucha przy użyciu
dostarczonych wraz z urządzeniem śrub 9 mm jak to opisano powyżej
Montaż przesłon końcowych
106

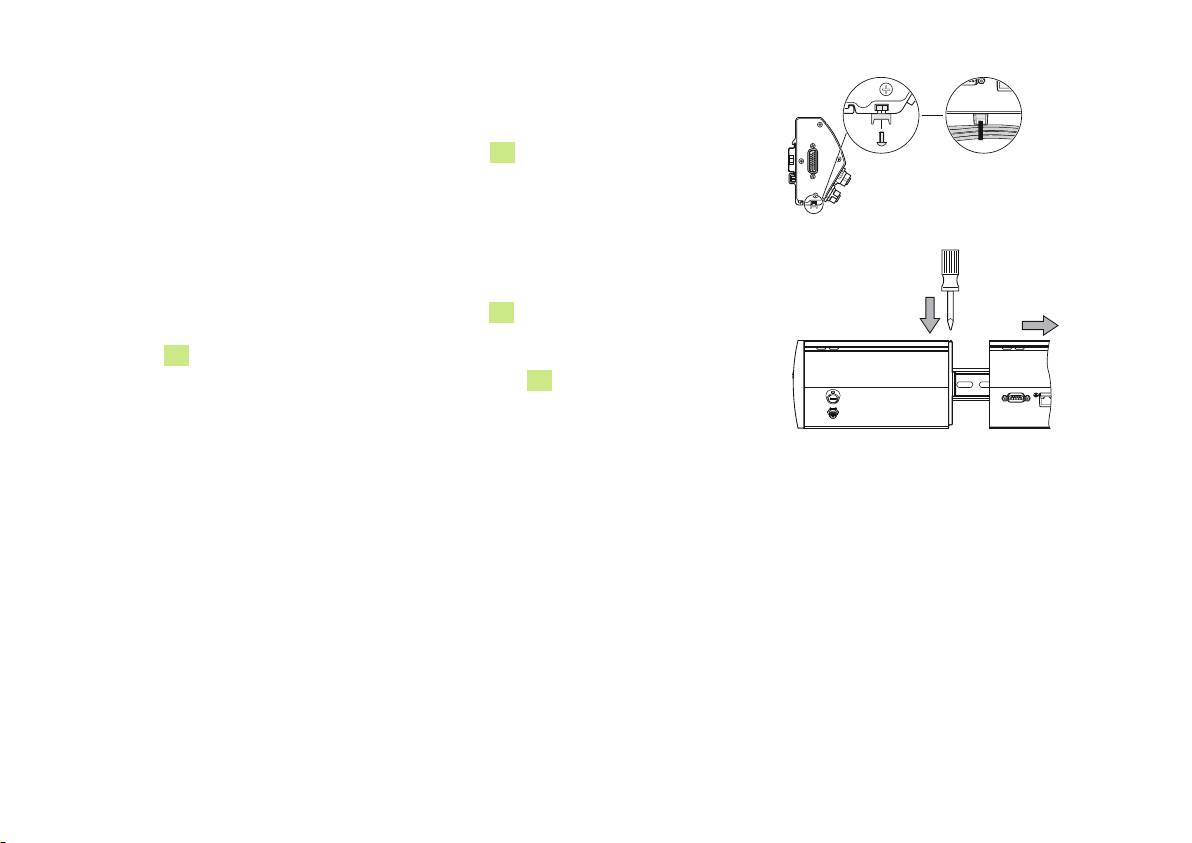

Montowanie elementów mocujących dla kabli
Wszystkie moduły są dostarczane z zestawem dla przeprowadzenia kabli. Każdy taki
zestaw zawiera dwa komplety elementów mocujących.
Nakrętkę sześciokątną M3 włożyć w kanale kabla
16
w dolnej części modułu
Srubę M3 wstawić przez uchwyt dla opaski zaciskowej kabla i śrubokrętem
krzyżakowym dokręcić z nakrętką M3
Przełożyć opaskę zaciskową przez uchwyt i zamocować kabel
Demontaż modułu
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Płaski śrubokręt włożyć do otworu szczelinowego
8
, który znajduje się u góry z
lewej strony na prawym module i w którym znajduje się zapadka, następnie wcisnąć
zapadkę
6
lewego modułu, aby mógł on zostać wymontowany
Łagodnie przycisnąć w górę i przy sprężynę mocującą
11
nacisnąć w dół
Z nieznacznym naciskiem w górę wychylić górną stronę modułu z szyny mocującej
Następnie nacisk w górę powoli zwolnić i moduł wyjąć z szyny mocującej
Demontaż modułu
107

6. Instalacja
Interfejsy
Odpowiedzialność za bezpieczeństwo systemu, w którym używane jest to
LED statusu zasilania energią
1
urządzenie, nosi monter lub instalujący ten system.
elektryczną
LED statusu dla sieci
2
Wskazówka
Dokonywanie połączeń i rozłączeń wtykowych tylko przy wyłączonym
F2: oprawka dla
4
urządzeniu! Wewnętrzne elementy konstrukcji mogą w przeciwnym razie
wymienialnego bezpiecznika
zostać uszkodzone.
X120: wtyczka
5
Podłączenie do instalacji elektrycznej
Porty modułu
7
15
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
W przypadku niewłaściwego uziemienia urządzenia istnieje zagrożenie
porażenia prądem.
Proszę używać dla unikania tego niebezpieczeństwa zawsze
Kabel sieciowy
3-biegunowego kabla sieciowego oraz upewnić się, iż uziemienie w
budynku jest właściwie wykonane.
Ostrzeżenie! Niebezpieczeństwo pożaru!
Jeśli używany kabel sieciowy nie spełnia minimalnych wymogów
eksploatacyjnych, istnieje zagrożenie pożarem.
Proszę wykorzystywać dla unikania takich zagrożeń zawsze przewodów,
spełniających przedstawione w tabeli przewodówz prawej strony wymogi.
1 DC 24 V
3 0 V
4
Złącze przewodu ochronnego
2
Minimalny przekrój: 0,24 mm
2
Max. przekrój: 0,35 mm
108

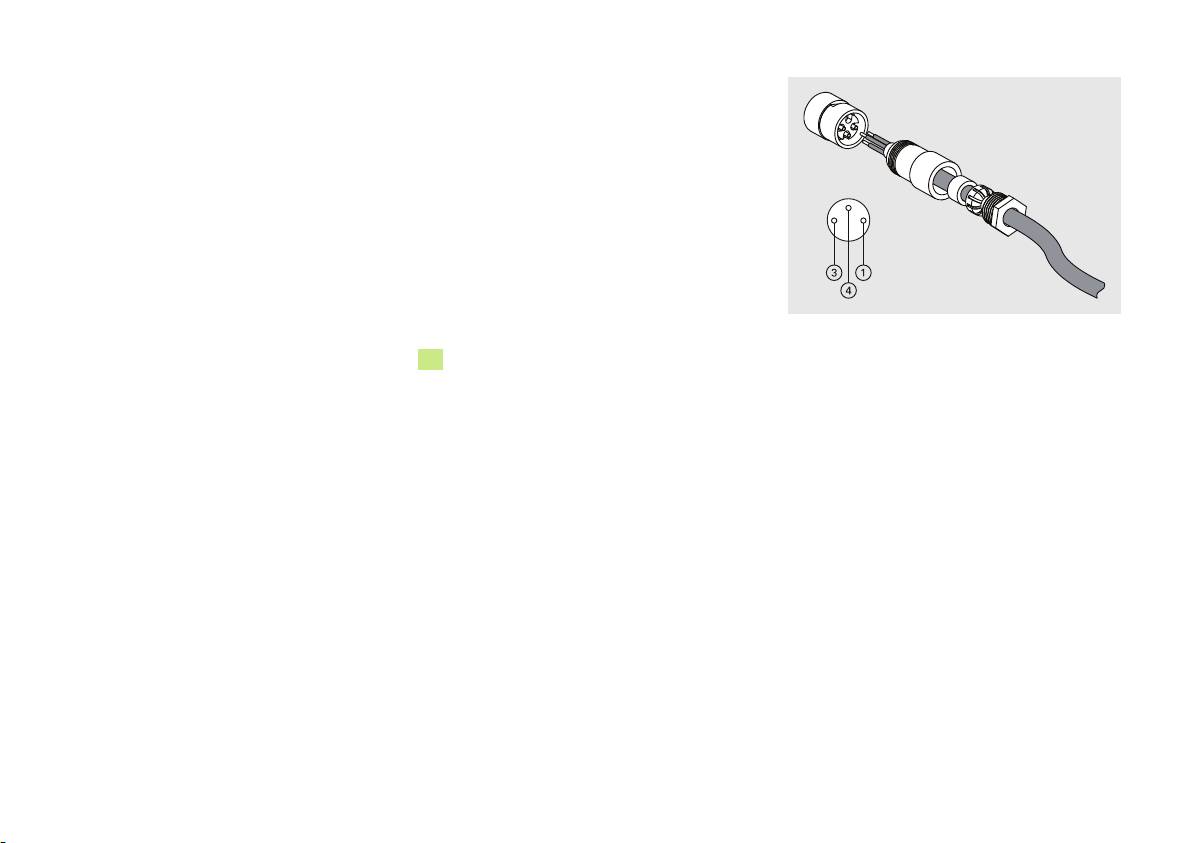

Odrutowanie sprzęgła sieciowego
Dostarczane wraz z MSE 1202 sprzęgło M8 (ID 1071955-01) musi zostać odrutowane
odpowiednim przewodem, patrz ”Kabel sieciowy“ na stronie 108. Zamienne sprzęgła
dostępne są także w HEIDENHAIN.
Odrutowanie sprzęgła sieciowego:
Odłączyć kabel sieciowy od głównego zasilania
Sprzęgło odrutować jak to przedstawiono na ilustracji z prawej strony
Podłączenie kabla sieciowego
Podłączenie kabla sieciowego:
Odłączyć kabel sieciowy od głównego zasilania
Odrutowanie sprzęgła M8
Sprzęgło kabla ustawić odpowiednio do złącza na module
Sprzęgło podłączyć do wtyczki sieciowej
5
na przedniej stronie modułu
Sprzęgło M8 docisnąć ręcznie
7. Pierwsze włączenie do eksploatacji
Włączenie urządzenia:
Włączyć zasilanie urządzenia
109

8. Konserwacja
Opisane w tej instrukcji prace konserwacyjne mogą być konieczne przy instalowaniu
urządzenia. Dalsze informacje o konserwacji znajdują się w instrukcji obsługi
(ID 1066850-xx).
Czyszczenie
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
Przy czyszczeniu istnieje niebezpieczeństwo porażenia prądem przy
wnikaniu cieczy do korpusu urządzenia.
Dla unikania tego zagrożenia należy urządzenie zawsze wyłączyć i
odłączyć kabel sieciowy. Nie używać nigdy mokrej lub kapiącej tkaniny.
Wskazówka
Nie należy używać żadnych agresywnych środków czyszczących lub
rozpuszczalników, aby nie uszkodzić urządzenia.
Czyszczenie urządzenia:
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
Powierzchnie zewnętrzne wycierać ściereczką zwilżoną wodą z łagodnym środkiem
czyszczącym
110

Wymiana bezpiecznika
4
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
Przy wymianie bezpiecznika istnieje zagrożenie dotyku niebezpiecznych,
przewodzących napięcie komponentów.
Dla unikania tego zagrożenia wyłączyć urządzenie oraz odłączyć kabel
sieciowy od zasilania.
Wskazówka
Dla unikania uszkodzenia urządzenia, należy używać tylko przewidzianych
Oprawka bezpiecznika
w specykacji bezpieczników zamiennych.
Wymiana bezpiecznika:
Wyłączyć zasilanie modułu
Płaski śrubokręt wsunąć w szparę na oprawce bezpiecznika i obracać przeciwnie do
ruchu wskazówek zegara, aby poluzować oprawkę
Wyjąć bezpiecznik z oprawki i wymienić na nowy
Ponownie wstawić oprawkę bezpiecznika i dokręcać płaskim śrubokrętem zgodnie z
ruchem wskazówek zegara, aż się ponownie zatrzaśnie
111
Оглавление
- MSE 1202
- MSE 1202 Product overview
- MSE 1202 Installationsanleitung
- MSE 1202 Installation Instructions
- MSE 1202 Guide d'installation
- MSE 1202 Istruzioni di installazione
- MSE 1202 Instrucciones de instalación
- MSE 1202 Installationsanvisning
- MSE 1202 Installatie-instructies
- MSE 1202 Instruções de Instalação
- MSE 1202 Instrukcja instalacji
- MSE 1202 Инструкция по установке
- MSE 1202 Kurulum Talimatları
- MSE1202 設置説明書
- MSE1202 安装说明
- MSE 1202 安裝說明
- MSE 1202 Dimensions and accessories
