MSE 1202

Инструкция по установке

Руководство по эксплуатации доступно на сайте www.heidenhain.ru

1. Как пользоваться этой инструкцией

Содержание

В настоящем документе приведены инструкции по установке и эксплуатации

Как пользоваться этой инструкцией 112

данного продукта. Представленная информация является выдержкой из

Информация о модели устройства . 114

руководства по эксплуатации устройства (ID 1066850-xx). Это руководство по

Безопасность ..................................... 114

эксплуатации доступно на сайте www.heidenhain.ru.

Технические характеристики............ 115

Данные инструкции предназначены для специалистов, которые будут

устанавливать и обслуживать HEIDENHAIN MSE 1000.

Монтаж ..............................................116

Квалифицированный спецалист должен обладать техническими навыками,

Установка...........................................120

профессиональным опытом и знаниями соответствующих правил и норм,

Первое включение ............................121

необходимыми для оценки предстоящих работ и возможных рисков.

Техобслуживание ..............................122

112

Указания и предупреждения в тексте инструкции

Инструкции по безопасности, предостережения о возможном материальном

ущербе и общие указания отображаются в данной инструкции следующим

образом. Перед тем как приступить к работе, внимательно ознакомьтесь с

данными типами указаний и предупреждений - это поможет предотвратить

возможные травмы и материальный ущерб.

Указания на иные инструкции по безопасности. Данные

дополнительные указания не относятся к конкретным источникам

опасности, а служат предупреждением и обращают внимание на

определенные инструкции по безопасности.

Предупреждение!

Предупреждение с описанием источника опасности, ее возможных

последствий и способов предотвращения опасности.

Внимание

Общее указание-предупреждение, информирующее о возможном риске

материального ущерба, последствиях или способах предотвращения

подобных ситуаций.

Шрифтовое выделение в тексте инструкции

Особенности или аспекты, на которые следует обратить внимание, выделены

жирным шрифтом.

113

2. Информация о модели устройства

9

Данная краткая инструкция содержит технические характеристики, инструкции по

монтажу и установке следующих моделей устройств:

Название изделия ID

Название

ID

изделия

MSE 1202 747502-01

Идентификационная табличка

Wskazówka

Proszę sprawdzić, czy instrukcja instalacji jest ważna, porównując

13



przedstawiony powyżej indeks na tabliczce indeksu z tym, znajdującym

się pod adresem

13

www.heidenhain.de indeksem. Jeśli indeksy te nie

są zgodne, to proszę pobrać właściwą instrukcję instalacji na stronie

Indeks

internetowej www.heidenhain.de.

Tabliczka indeksu

Na niektórych urządzeniach brak tabliczki indeksu.

3. Безопасность

Маркировка элементов

Следующие указания содержат информацию по предотвращению

безопасности

имущественного ущерба или телесных повреждений:

Следующие условные обозначения

на устройстве указывают на

Перед тем как приступить к работе, внимательно ознакомьтесь с

важную с точки зрения обеспечения

данными инструкциями - это поможет предотвратить возможные

безопасности информацию.

травмы и повреждения.

Описание условных

Не вскрывайте прибор! Внутри устройства нет элементов, требующих

обозначений

техобслуживания.

Для предотвращения

3

имущественного ущерба

Защитные элементы устройства могут быть повреждены при

и телесных повреждений

использовании его не по назначению. Использовать устройство можно

внимательно ознакомьтесь

только по его прямому назначению.

с сопуствующей

Внимание

информацией или

Сохраните этот документ для обращения к нему в будущем за

документацией.

информацией по безопасности, использованию и управлению

устройством. Данный документ необходимо хранить в пределах

досягаемости от устройства.

114

4. Технические характеристики

MSE 1000 - передовая система для выполнения интегрированных

производственных измерений с высоким уровнем точности. Модули,

описываемые в настоящей инструкции, предназначены для эксплуатации только

в закрытом помещении. Компоненты MSE 1000 необходимо устанавливать в

строгом соответствии с данной инструкцией. Монтаж, установка и обслуживание

должны осуществляться только квалифицированным персоналом.

MSE 1202

ID 747502-01

Предохранители DC 24 В (±10 %)

(макс. 72 Вт)

Номинальная выходная

72 Вт

мощность

Сменный предохранитель T 3,15 A / 250 В, 5 мм x 20 мм

Передача данных Стандартный Ethernet, IEEE 802.3

Адресация Фиксированный адрес IP или DHCP

Температура эксплуатации 0 °C ... 45 °C

Температура хранения -20 °C ... 70 °C

Относительная влажность  80 %

Высота над уровнем моря  2000 м

Степень защиты IP65

Категория перенапряжения II; электропитание следует осуществлять от

электросети здания

Класс загрязнения 2

Масса 560 г

115

19” / 483 мм

5. Монтаж

При монтаже необходимо обеспечить легкий доступ к кабелю питания.

Size 3

Size 2

Size 1

Модули MSE 1000 монтируются на стандартном 35 мм рельсе DIN EN 50022

в электрошкафу или на монтажной стойке (оснастка). Отдельные модули

подключаются друг ко другу и фиксируются вместе с помощью замка. В

результате получается цепочка модулей.

В базовой конфигурации MSE 1000 состоит из модуля питания и базового

модуля. При необходимости могут быть добавлены другие модули. В общем,

можно настроить до 250 осей или каналов.

Может потребоваться несколько модулей питания в зависимости от мощности,

потребляемой модулями с учетом питания цепочки модулей и оборудования,

подключенного к этим модулям. Если достигается макс. номинальная мощность

модуля питания, необходимо установить еще один модуль питания в цепочку

монтаж 19” электрошкафа

модулей. Информацию о макс. номинальной мощности, потребляемой модулями

питания см. в “Технические характеристики” на странице 115.

Внимание

Примеры расчета потребляемой мощности см. в Описании устройства

MSE 1000 (ID 736907-xx).

Размеры

Размер 1 Размер 2 Размер 3

модулей

Ширина 53 мм 106 мм 159 мм

Монтаж подставка (оснастка)

116

Монтаж модуля

Внимание

Модуль питания должен всего находиться слева от модулей, которые

он питает в цепочке модулей. Если достигается макс. номинальная

мощность модуля питания, необходимо установить еще один модуль

питания в цепочку модулей.

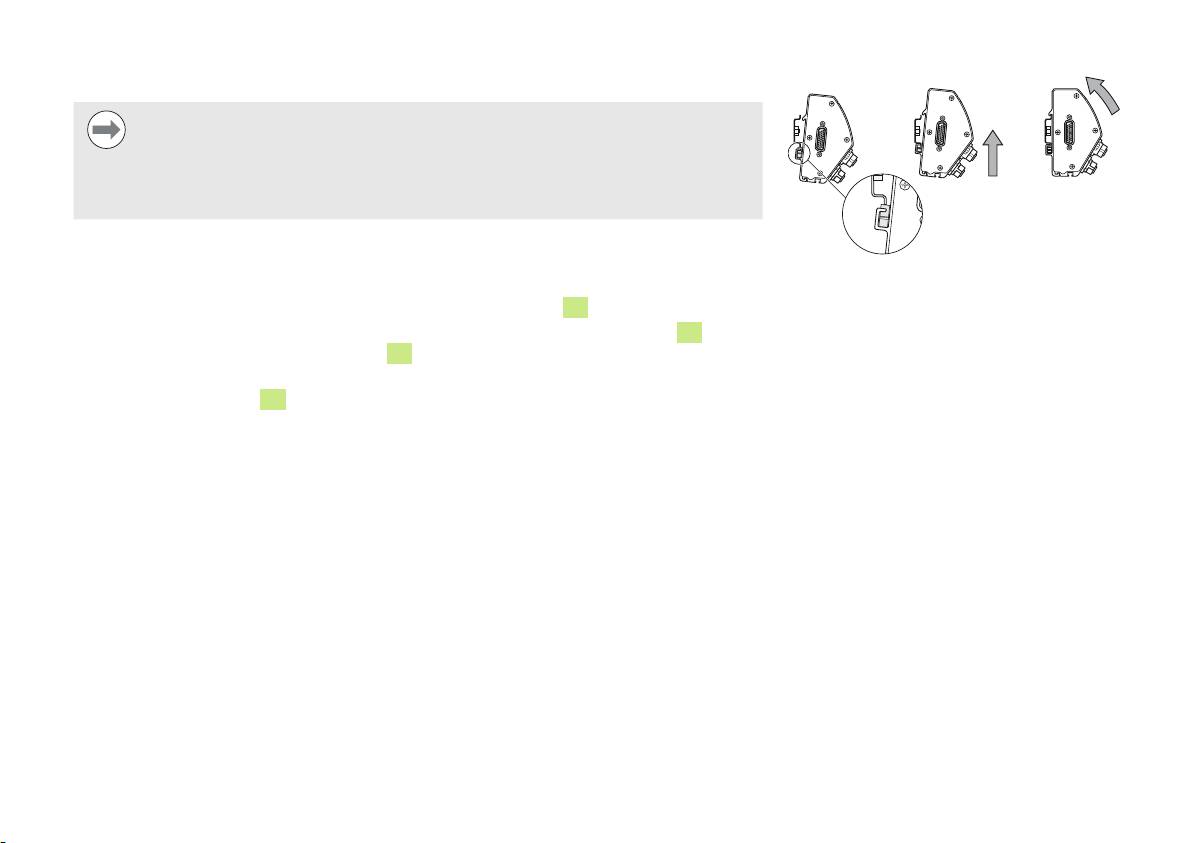

Монтаж модуля:

 Убедиться, что питание отключено от всех модулей питания в цепочке

Монтаж модуля

модулей

 Выровнять нижний край рельса DIN по нижнему каналу

12

модуля

 Осторожно приложить давление вверх, ослабив пружину рельса DIN

11

и

вставив рельс DIN в нижний канал

12

модуля

 Сохраняя давление вверх, повернуть верхнюю часть модуля к рельсу DIN,

пока верхний канал

10

модуля не окажется над рельсом DIN

 Осторожно ослабить давление вверх, фиксируя модуль на рельсе DIN

117

Подключение модулей

Внимание

Данное устройство содержит элементы, которые могут быть

повреждены электростатическими разрядами (ЭСР). Соблюдайте

меры безопасности при работе с чуствительными к ЭСР компонентами

и никогда не прикасайтесь к разъемам без надлежащего заземления.

Соблюдайте меры безопасности по

работе с чувствительными к ЭСР

Подключение модулей:

элементами

 Убедиться, что питание отключено от всех модулей питания в цепочке

модулей

 Отодвинуть правый модуль влево, пока крепежная лапка

6

левого модуля не

зафиксируется в приемном устройстве крепежной лапки

8

правого модуля

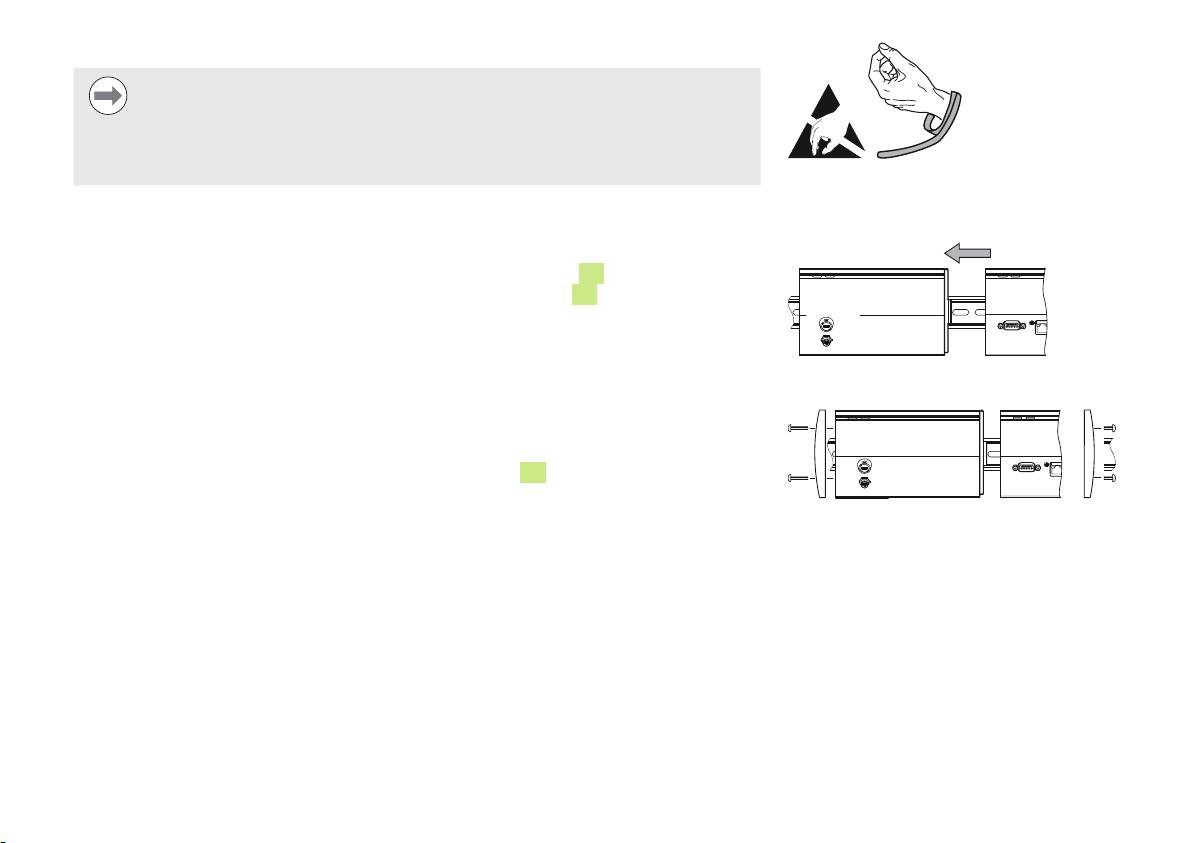

Установка концевых крышек

Комплекты левой и правой концевых крышек прилагаются к каждому модулю

Подключение модулей

питания для закрытия открытых концов модулей.

 Вставить левую концевую крышку с левой стороны первого модуля питания в

цепочке

 Вставить 19 мм винты концевой крышки через монтажные отверстия концевой

крышки и в отверстия под винты концевой крышки

14

на модуле

 С помощью крестообразной отвертки затянуть винты

Установка концевых крышек

 Установить правую концевую крышку с правой стороны последнего модуля

в цепочке с помощью прилагаемых 9 мм винтов согласно указанным выше

инструкциям

118

Установка элементов крепления кабеля

Комплект элементов крепления кабеля прилагается к каждому модулю для

прокладки кабеля. Каждый комплект содержит два набора элементов крепления.

 Вставить шестигранную гайку M3 в монтажное гнездо кабеля

16

на нижней

стороне модуля

 Вставить винт M3 через держатель стяжки кабеля и закрепить к шестигранной

гайке M3 с помощью крестообразной отвертки

 Продеть стяжку кабеля через держатель стяжки кабеля и зафиксировать

кабель

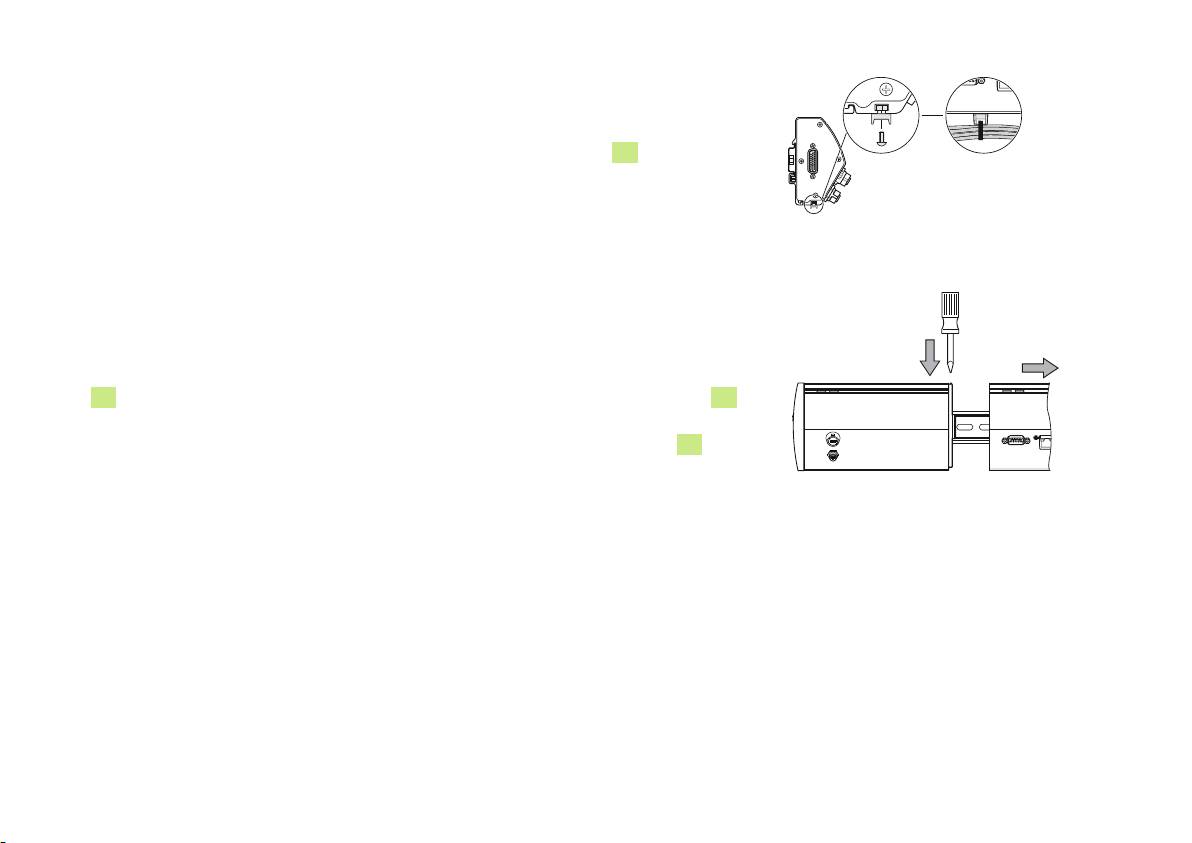

Снятие модуля

 Убедиться, что питание отключено от всех модулей питания в цепочке

модулей

 Нажать отверткой с плоским концом на приемное устройство крепежной лапки

8

в верхней левой части правого модуля и придавить крепежную лапку

6

левого модуля, чтобы освободить модуль

 Осторожно приложить давление вверх, ослабив пружину рельса DIN

11

 Сохраняя давление вверх, повернуть верхнюю часть модуля от рельса DIN

Снятие модуля

 Осторожно ослабить давление вверх, снимая модуль с рельса DIN

119

6. Установка

Интерфейсы

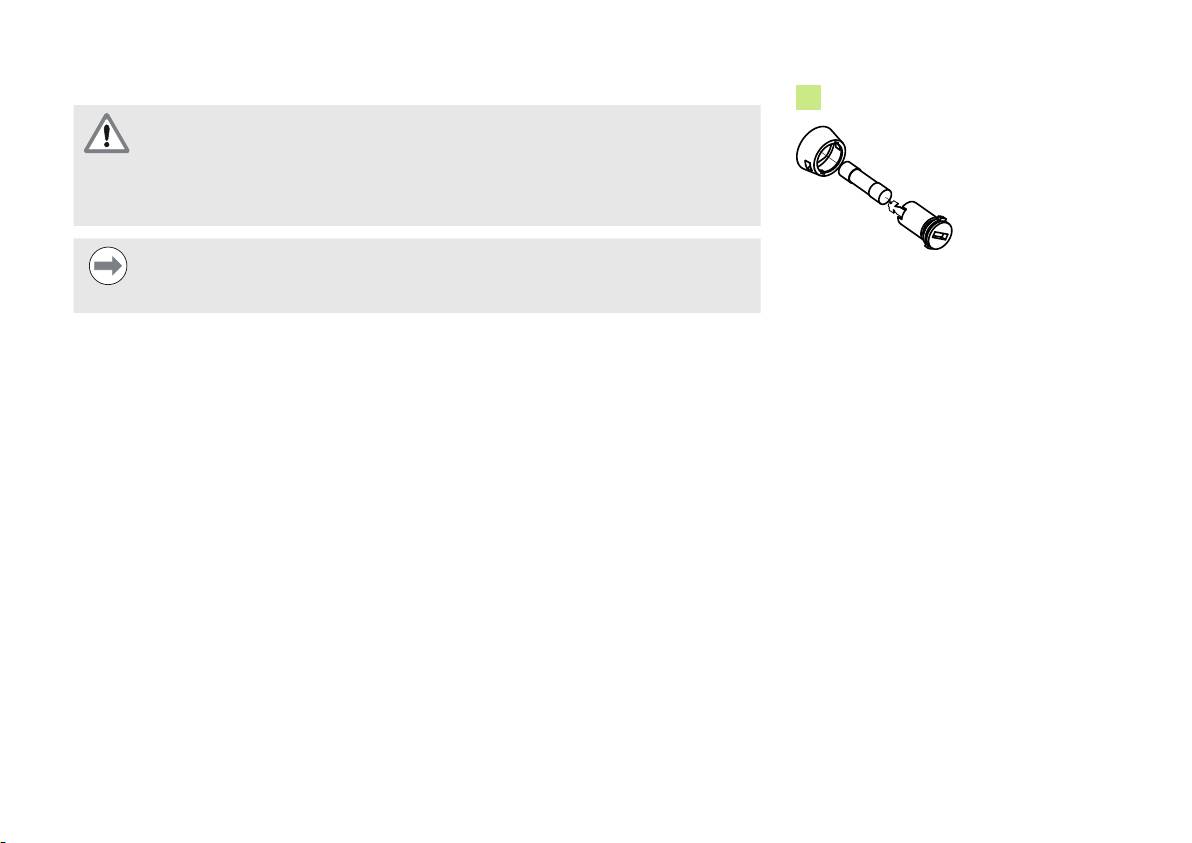

Отвественность за систему, в которой установленно данное

Светодиодный индикатор

1

устройство, несет собравшее или установившее систему лицо.

питания

Светодиодный индикатор

2

Внимание

сети

Подключение и отключение соединение при включенном устройстве не

F2: Патрон сменного

4

допускается. Это может привести к повреждению его компонентов.

предохранителя

X120: Разъем питания

Электрическое соединение

5

Предупреждение! Опасность поражения электрическим током!

Разъемы модулей

7

15

Без надлежащего заземления существует опасность поражения

электрическим током.

Кабель питания

Для предотвращения данной опасности всегда используйте 3-жильный

(заземленный) кабель питания с надежным подключением заземления

к сети здания.

Предупреждение! Опасность возгорания

При использовании не отвечающего минимальным требованиям кабеля

питания существует опасность возгорания.

Для предотвращения данной опасности всегда используйте кабель

питания, отвечающий спецификациям, указанным в таблице Кабель

питания справа.

1 пост. ток 24 В

3 0 В

4

Зажим защитного провода

(заземление)

2

Мин. сечение провода: 0,24 мм

2

Мин. сечение провода: 0,35 мм

120

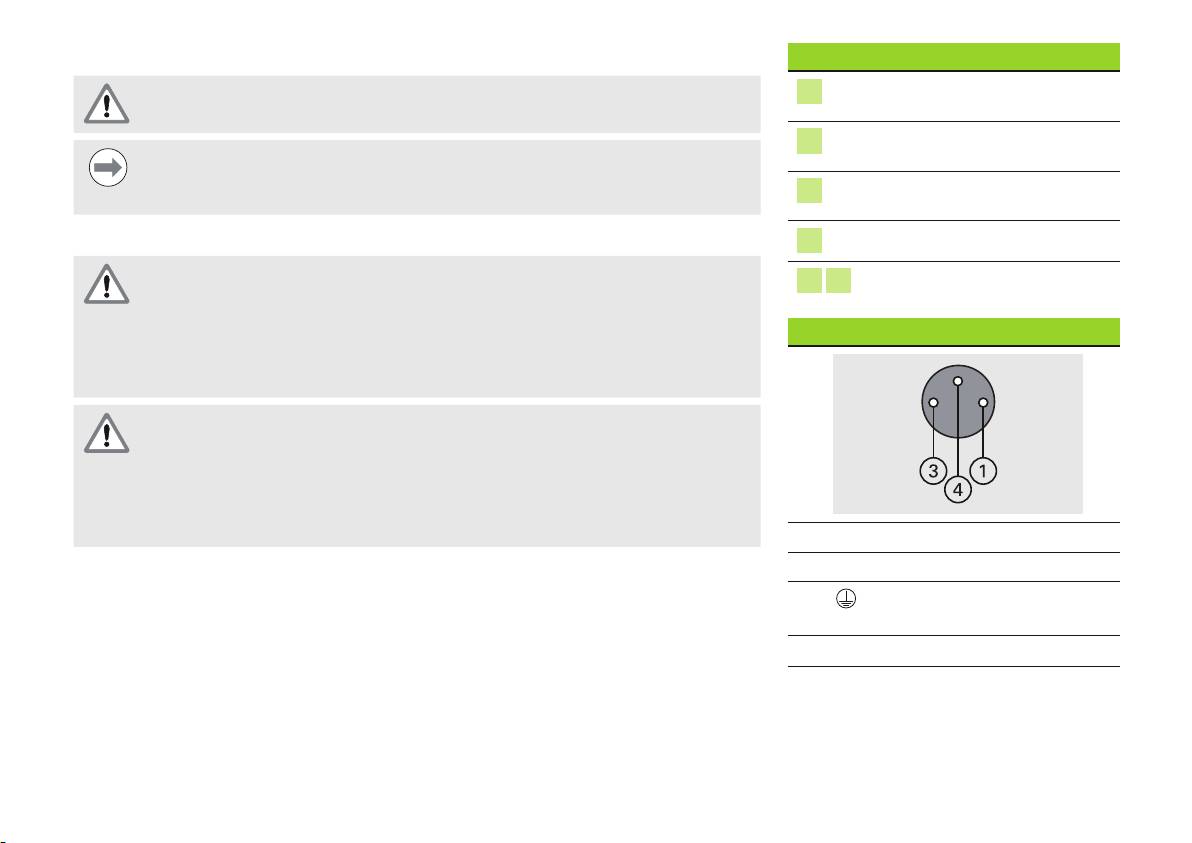

Разводка разъема питания

MSE 1202 включает гнездо M8 (ID 1071955-01), которое разводится с помощью

подходящего кабеля питания. См. “Кабель питания” на странице 120. Сменные

разъемы можно приобрести у компании HEIDENHAIN.

Разводка разъема питания:

 Убедитесь, что кабель питания отключен от источника питания

 Выполнить разводку разъема питания, как показано на рисунке справа

Подключение кабеля питания

Подключение кабеля питания выполняется следующим образом:

 Убедитесь, что кабель питания отключен от источника питания

Разводка разъема питания M8

 Совместить кабельный разъем с разъемом модуля

 Подсоединить разъем кабеля питания к разъему питания

5

на передней

панели модуля

 Затянуть рукой разъем M8 на модуле

7. Первое включение

Подача питания к системе:

 Включить подачу питания для системы
