HEIDENHAIN MSE 1202: MSE 1202 Installatie-instructies

19" / 483 mm

5. Montage

Monteer het apparaat niet zodanig dat de voedingskabel moeilijk bereikbaar is.

Size 3 Size 2 Size 1

MSE 1000-modules zijn geschikt voor montage op een standaard 35 mm, DIN EN 50022-

rail in een schakelkast of op een montagevoet (toebehoren). De afzonderlijke modules

worden op elkaar aangesloten en met elkaar vergrendeld tot een moduleketen.

De basisconfiguratie van de MSE 1000 bestaat uit een voedingsmodule en een

basismodule. Indien gewenst, kan hij worden uitgebreid met nog meer modules.

Er kunnen in totaal max. 250 assen of kanalen worden geconfigureerd.

Op basis van het stroomverbruik van de modules kunnen meerdere voedingsmodules

nodig zijn afhankelijk van de voeding in de moduleketen en van op die modules

aangesloten apparatuur. Wanneer het maximale nominale vermogen van een

voedingsmodule is bereikt, moet er nog een voedingsmodule in de moduleketen worden

geïnstalleerd. Raadpleeg “Technische gegevens” op pagina 79 voor het maximale

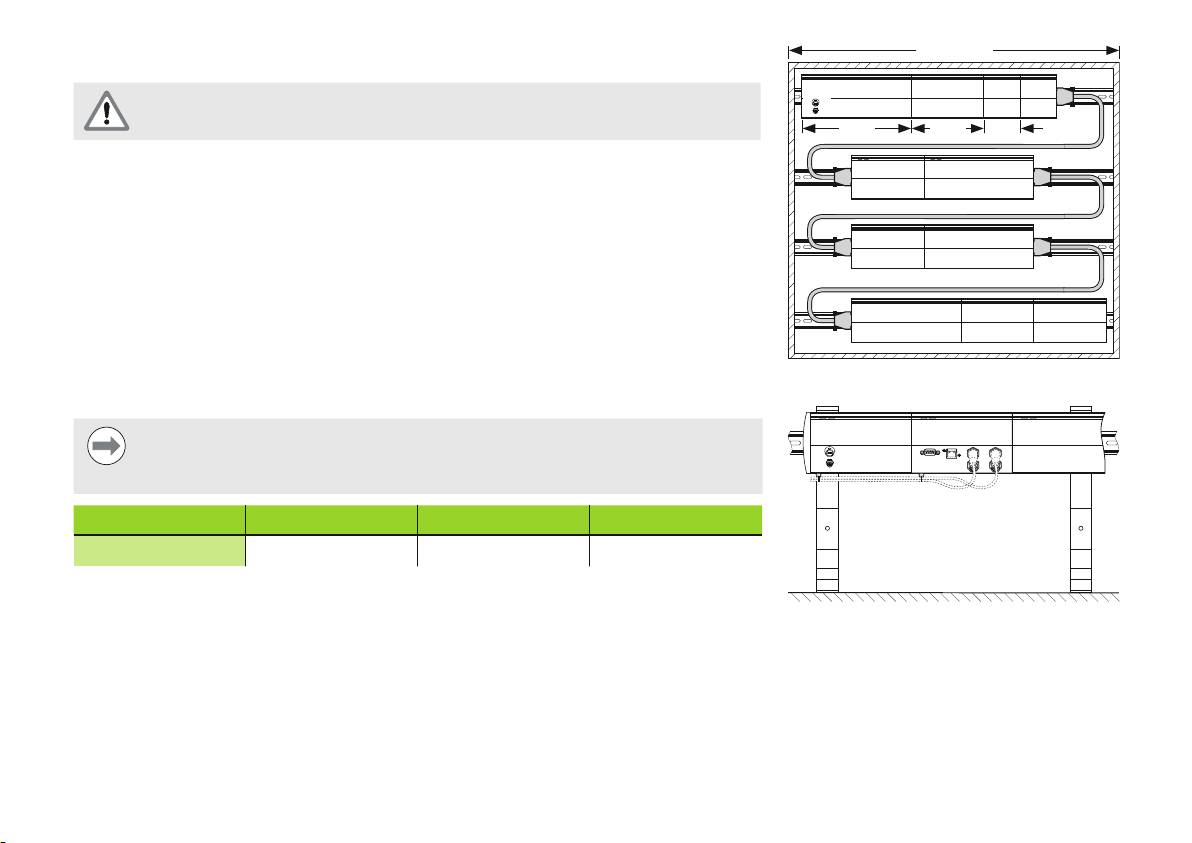

Montage 19" schakelkast

nominale stroomverbruik van voedingsmodules.

Opmerking

Raadpleeg de productinformatie van de MSE 1000 (ID 736907-xx) voor

rekenvoorbeelden van het stroomverbruik.

Modulegroottes Grootte 1 Grootte 2 Grootte 3

Breedte

53 mm 106 mm 159 mm

Montagevoet (toebehoren)

80

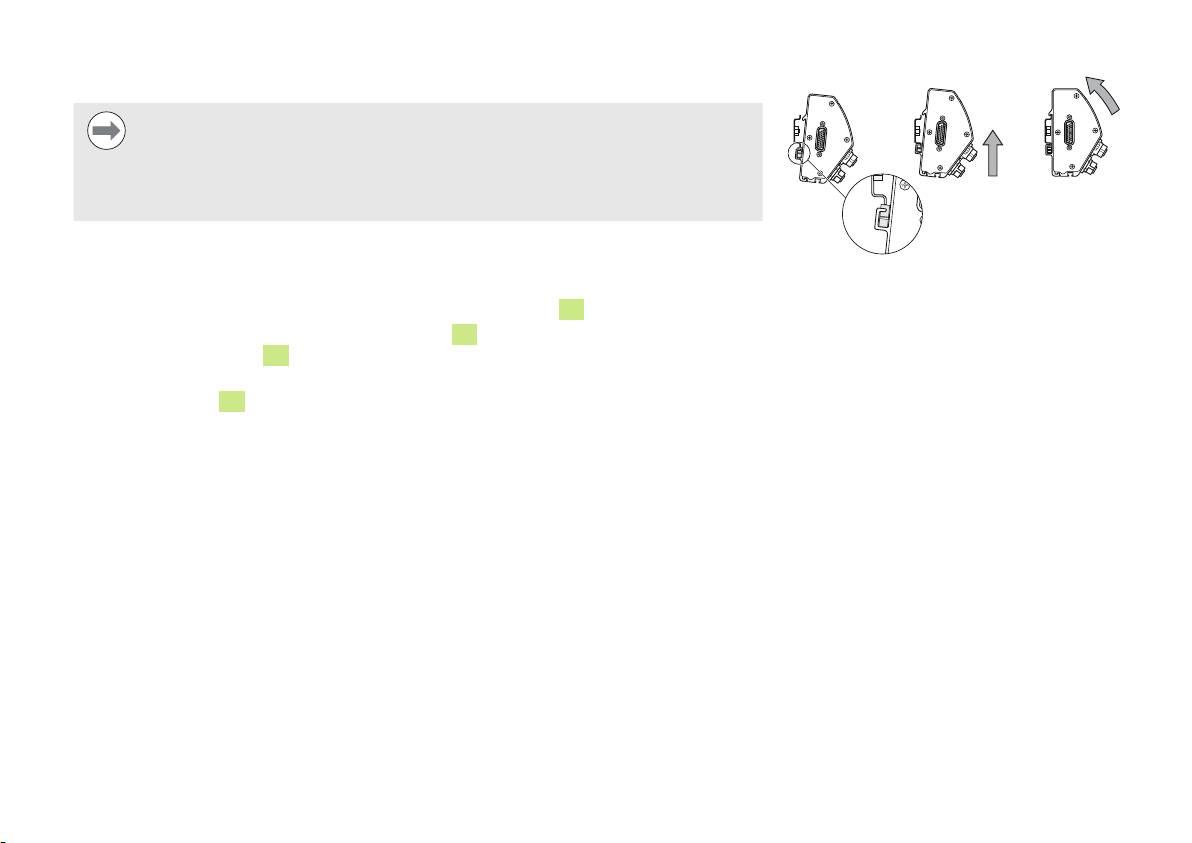

Een module monteren

Opmerking

Een voedingsmodule moet zich altijd aan de linkerkant bevinden van modules

die daarmee in de moduleketen worden gevoed. Wanneer het maximale

nominale stroomverbruik van een voedingsmodule is bereikt, moet er nog een

voedingsmodule in de moduleketen worden geïnstalleerd.

Een module monteren:

 Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de

Een module monteren

voeding

 Lijn de onderrand van de DIN-rail uit met het onderste kanaal

12

van de module

 Druk voorzichtig iets omhoog, terwijl u de veer

11

van de DIN-rail indrukt en de DIN-rail

in het onderste kanaal

12

van de module steekt

 Blijf omhoog drukken, draai de bovenkant van de module naar de DIN-rail totdat het

bovenste kanaal

10

van de module is uitgelijnd boven de DIN-rail

 Druk langzaam minder omhoog, terwijl u de module op de DIN-rail vergrendelt

81

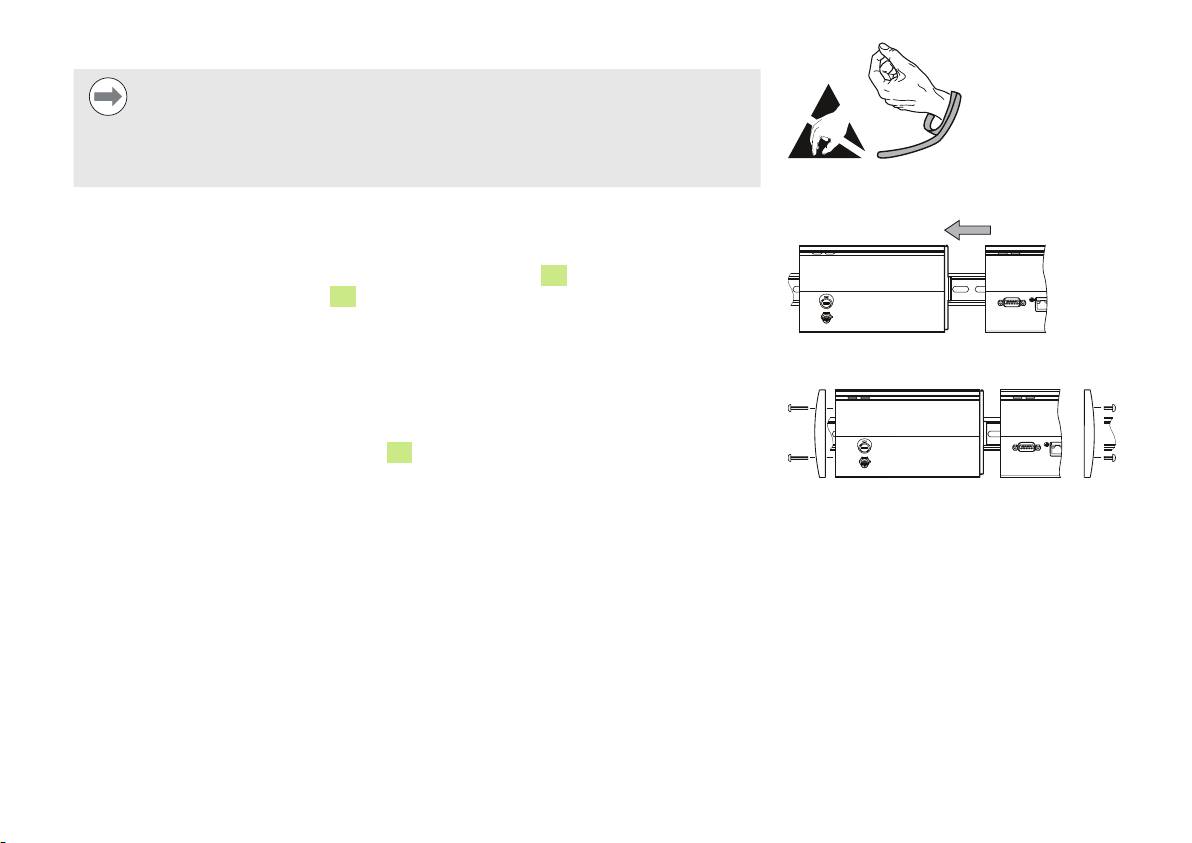

Modules aansluiten

Opmerking

Dit product bevat onderdelen die beschadigd kunnen raken door

elektrostatische ontlading (ESD). Neem de voorzorgsmaatregelen in acht

voor de omgang met ESD-gevoelige apparaten en raak nooit connectorpennen

aan als ze niet goed geaard zijn.

Neem de ESD-voorzorgsmaatregelen

in acht

Modules aansluiten:

 Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de

voeding

 Schuif de rechter module naar links totdat de vergrendellip

6

van de linker module in

de hiervoor bestemde opening

8

van de rechter module grijpt

Einddeksels aanbrengen

Modules aansluiten

Bij elke voedingsmodule worden sets met linker en rechter einddeksels meegeleverd voor

de open uiteinden van de module.

 Steek het linker einddeksel in de linkerzijde van de eerste voedingsmodule in de keten

 Steek 19 mm-schroeven van het einddeksel door de montageopeningen van het

einddeksel en in de schroefopeningen

14

van het einddeksel op de module

 Draai de schroeven vast met een kruiskopschroevendraaier

Einddeksels aanbrengen

 Breng het rechter einddeksel op de rechterzijde van de laatste module in de keten aan

met behulp van de meegeleverde 9mm-schroeven en volg daarbij de bovenstaande

instructies

82

Kabelbevestigingsmiddelen aanbrengen

Bij elke module wordt een set met kabelbevestigingsmiddelen meegeleverd voor het

leggen van de kabels. Elke set bestaat uit twee sets met bevestigingsmiddelen.

 Breng de M3-zeskantmoer aan in de kabelmontagesleuf

16

aan de onderkant van de

module

 Steek de M3-schroef door de kabelbinderhouder en bevestig deze met een

kruiskopschroevendraaier op de M3-zeskantmoer

 Steek de kabelbinder door de kabelbinderhouder en bevestig de kabels

Een module loskoppelen

 Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de

voeding

 Druk een platte schroevendraaier in de opening van de vergrendellip

8

aan de

linkerbovenkant van de rechtermodule en druk de vergrendellip

6

van de linkermodule

omlaag om de module los te koppelen

 Druk voorzichtig iets omhoog, terwijl u de veer

11

van de DIN-rail indrukt

 Blijf omhoog drukken, draai de bovenkant van de module weg van de DIN-rail

Een module loskoppelen

 Druk langzaam minder omhoog, terwijl u de module van de DIN-rail loskoppelt

83

6. Installatie

Interfaces

Stroomindicatie-LED

De veiligheid van een systeem waarin dit product wordt gebruikt, is de

1

verantwoordelijkheid van het montage- of installatiebedrijf van het systeem.

LED-indicator van netwerk

2

Opmerking

F2: Vervangbare

4

Wanneer de unit onder spanning staat, mogen geen connectoren worden

zekeringhouder

aangebracht of losgekoppeld. Anders kunnen inwendige componenten

X120: Voedingsconnector

beschadigd raken.

5

Moduleconnectoren

7

15

Elektrische aansluiting

Waarschuwing! Gevaar voor elektrische schokken

Als dit product niet goed is geaard, bestaat er gevaar voor elektrische

Netkabel

schokken.

Om dit gevaar te voorkomen, moet u altijd een 3-aderige (geaarde) netkabel

gebruiken en ervoor zorgen dat de massa goed is verbonden met de

gebouwinstallatie.

Waarschuwing! Brandgevaar

Er bestaat brandgevaar als er een netkabel wordt gebruikt die niet aan de

minimumvereisten voldoet.

Om dit gevaar te voorkomen, dient u altijd netkabels te gebruiken die voldoen

aan de specificaties in de tabel Netkabel rechts.

1

Gelijkstroom 24 V

3

0 V

4

Aardingsaansluitklem (massa)

2

Min. draaddoorsnede: 0,24 mm

2

Max. draaddoorsnede: 0,35 mm

84

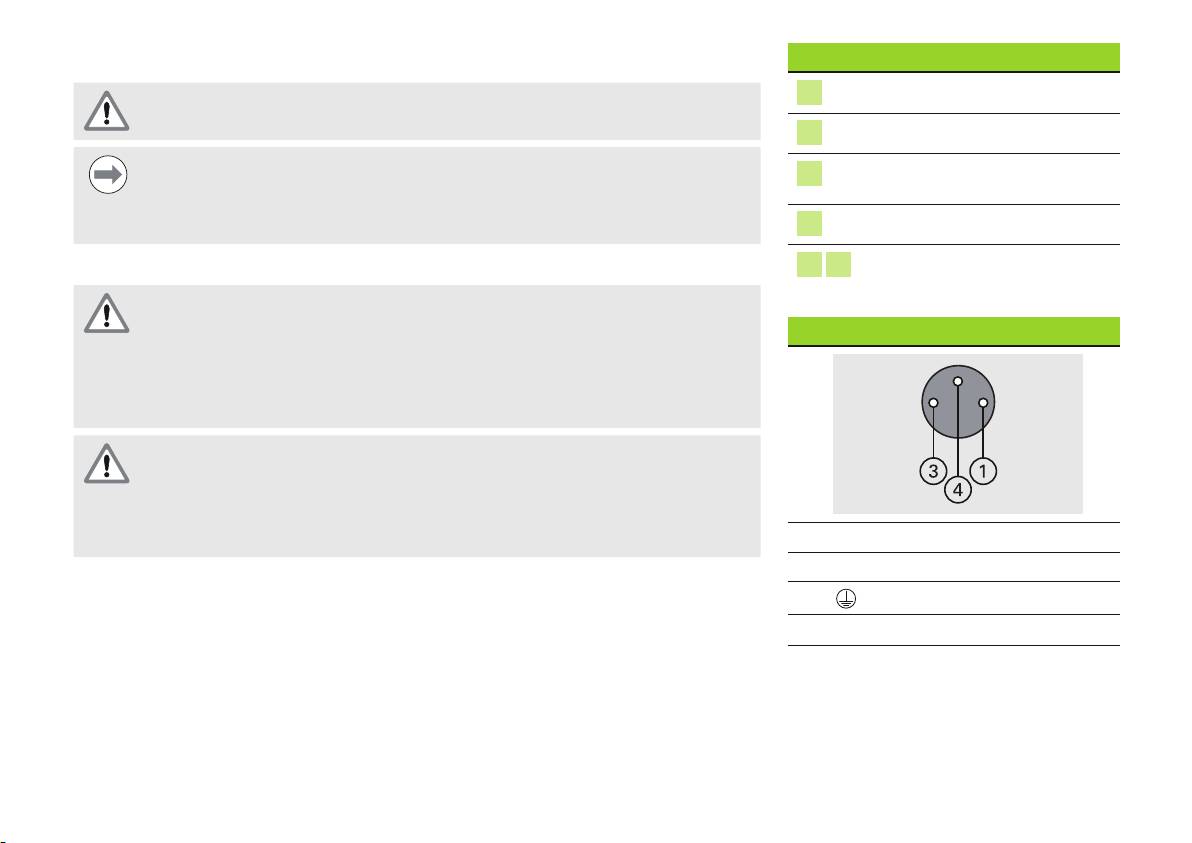

Bedraden van de voedingsconnector

De MSE 1202 is voorzien van een vrouwelijke M8-connector (ID 1071955-01) die op een

geschikte voedingskabel moet worden aangesloten; zie “Netkabel” op pagina 84.

Vervangende connectoren zijn verkrijgbaar bij HEIDENHAIN.

Voedingsconnector bedraden:

 Controleer of de netkabel niet op de netvoeding is aangesloten.

 Sluit de bedrading van de voedingsconnector aan volgens de afbeelding hiernaast

Netkabel aansluiten

Netkabel aansluiten:

 Controleer of de netkabel niet op de netvoeding is aangesloten.

M8-voedingsconnector bedraden

 Lijn de kabelconnector uit met de moduleconnector

 Steek de connector van de netkabel in de voedingsconnector

5

aan de voorkant van

de module

 Draai de M8-connector handvast op de module aan

7. Eerste inschakeling

Systeem inschakelen:

 Schakel de voeding voor het systeem in

85

8. Onderhoud

De in deze instructies beschreven onderhoudsprocedures kunnen tijdens de installatie van

het product noodzakelijk zijn. Raadpleeg de bedieningsinstructies (ID 1066850-xx) voor

meer informatie over het onderhoud.

Reinigen

Waarschuwing! Gevaar voor elektrische schokken

Als er tijdens de reiniging vloeistof in het product komt, kan er mogelijk

elektrische geleiding van gevaarlijke stroomvoerende onderdelen plaatsvinden.

Om dit gevaar te voorkomen, moet u altijd het product uitschakelen en de

netkabel loskoppelen. Gebruik nooit een met water doordrenkte of lekkende

doek.

Opmerking

Gebruik nooit schurende of bijtende schoonmaakmiddelen en oplosmiddelen

om beschadiging van het product te voorkomen.

Reinigen:

 Controleer of alle voedingsmodules in de moduleketen zijn losgekoppeld van de

voeding

 Gebruik een vochtige doek met een mild huishoudelijk schoonmaakmiddel om de

buitenoppervlakken te reinigen.

86

Zekering vervangen

4

Waarschuwing! Gevaar voor elektrische schokken

Bij het vervangen van een zekering kunnen mogelijk gevaarlijke

stroomvoerende delen worden aangeraakt.

Om dit gevaar te voorkomen, moet u altijd de unit uitschakelen en de netkabel

loskoppelen.

Opmerking

Zekeringhouder

Gebruik bij vervanging uitsluitend zekeringen met dezelfde specificaties om

beschadiging van het product te voorkomen.

Zekering vervangen:

 Controleer of de voeding is losgekoppeld van de module

 Steek een platte schroevendraaier in de sleuf op de zekeringhouder en draai linksom

om de zekeringhouder los te koppelen

 Verwijder de zekeringhouder en vervang de zekering.

 Breng de zekeringhouder weer aan en draai rechtsom met een platte schroevendraaier

totdat deze weer goed is bevestigd

87
