Konfiguracja elementów końcowych systemu nadzoru

Przewód komunikacyjny urządzenia końcowego linii, niezależnie, czy jest to

kamera, czy klawiatura sterująca, musi być zakończony odpowiednim seg-

mentowym przełącznikiem dwustanowym. Brak odpowiedniego zakończenia

linii stwarza ryzyko wystąpienia błędów sygnałów sterujących. Całkowita

długość przewodu komunikacyjnego nie powinna przekraczać 1,2 km.

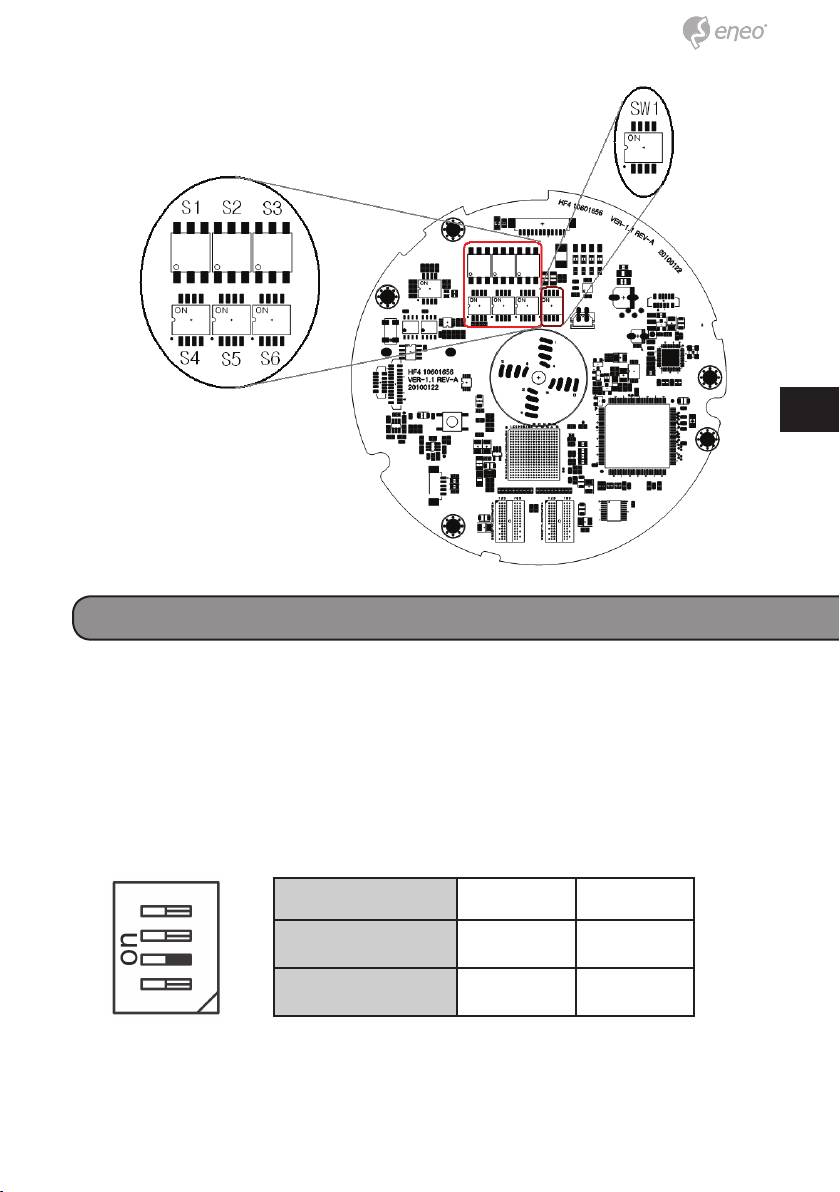

SW1 SW1-1 SW1-2

Zakończony ON (Wł.) ON (Wł.)

Niezakończony OFF (Wył.) OFF (Wył.)

49

49

Sieć odporna na uszkodzenia

Przy sterowaniu kamerą za pomocą urządzenia innego niż klawiatura

sterująca mogą wystąpić błędy w komunikacji szeregowej. Powodem jest

brak sieci odpornej na uszkodzenia w używanym urządzeniu sterującym.

Aby rozwiązać ten problem, należy przy kamerze położonej najbliżej tego

urządzenia ustawić przełącznik dwustanowy w pozycji ON (Wł.).

SW1 SW1-3 SW142

ON (Wł.) PULL-UP

PULL-DOWN

(Do góry)

(Do dołu)

OFF (Wył.) NONE (Brak) NONE (Brak)

Przewód komunikacyjny

Element końcowy ON (Wł.)

Element końcowy ON (Wł.)

Element końcowy ON (Wł.)Element końcowy ON (Wł.)

Port Kamera 1

Port Kamera 2

Przewód komunikacyjny

Przewód komunikacyjny

Element końcowy ON (Wł.)
