Elta 7173N2: 87. 86.

87.  86.

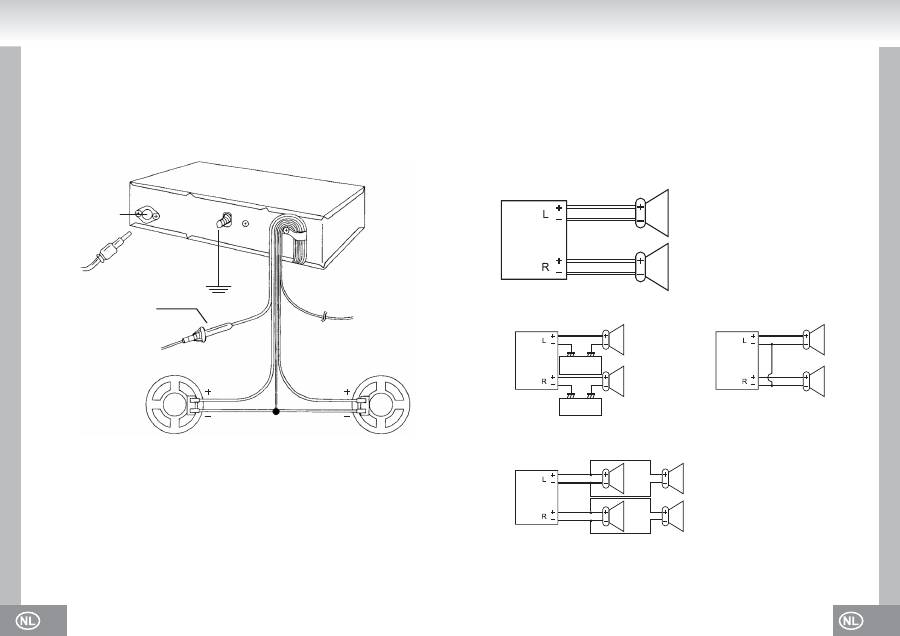

BEDRADING

Dit apparaat is alleen bestemd voor voertuigen die werken op 12V DC (gelijkstroom) met negatieve

aarding.

Blootliggende draden moeten beslist geïsoleerd worden, om kortsluiting tussen onbedekte

draden/leidingen en de carrosserie van het voertuig te voorkomen. Bundel alle draden samen en

zorg ervoor dat de uiteinden van de draden niet in contact komen met metalen onderdelen.

OPMERKINGEN:

•  Maak geen kortsluiting tussen de antenne en de aardleiding.

•  Dit apparaat heeft een negatieve aarding.

•  Maak geen kortsluiting tussen de luidsprekerdraden.

•  Sluit alle bedrading aan voordat u het apparaat installeert, en controleer of het apparaat goed

functioneert.

ANTENNE-INGANG

ANTENNESTEKKER

AARDING

 CARROSSERIE

ZEKERING 3 A

12V PLUS /

 NAAR B+

 12V ACCU

ROOD

GROEN

GRIJS

GEEL

VOEDING VOOR

AUTOMATISCHE ANTENNE

ZWART / GROUND

LEFT SPEAKER +

RIGHT SPEAKER +

AANSLUITING VAN DE LUIDSPREKERS

Voorzorgsmaatregelen

•  Gebruik alleen niet-geaarde luidsprekers.

•  De luidsprekers die met dit apparaat gebruikt worden moeten over voldoende nominaal

vermogen beschikken.

•  Luidsprekers met een te laag nominaal vermogen kunnen beschadigd raken.

•  Er moeten luidsprekers met een impedantie van 4 - 8 Ω gebruikt worden. Een te hoge of te lage

impedantie leidt tot verlies van geluidskwaliteit en kan de luidsprekers of het apparaat

beschadigen.

•  Gebruik geen 3-weg luidsprekersysteem met een gewone aardleiding. Verbind de

luidsprekerdraad nooit met de carrosserie.

•  Houd de luidsprekerdraden op een afstand van de antenne en de antennedraden (ca. 30 cm).

•  Onjuiste aansluiting van de luidsprekers (voor en achter) kan beschadiging van het apparaat

veroorzaken.

•  Sluit nooit meer dan één luidspreker aan op een set luidsprekerdraden (met uitzondering van de

aansluiting van een tweeter).

Zekering

Ter vervanging van een gesprongen zekering moet beslist een zekering met het aangegeven

vermogen gebruikt worden (3 A). Het gebruik van zekeringen met een hoger vermogen, of

aansluiting zonder gebruik van zekeringen, kan brand of schade aan het apparaat veroorzaken. Als

de pas vervangen zekering ook springt, neem dan contact op met het dichtsbijzijnde

servicecentrum.

FOUT

Chassis

Chassis

FOUT

FOUT
