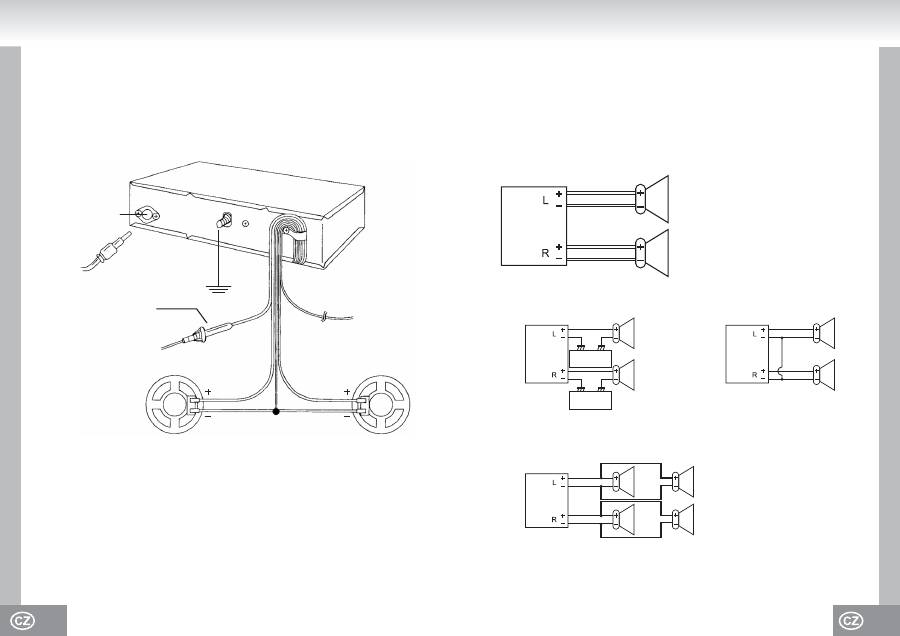

KABELÁŽ

Tento přístroj je určen pouze pro vozidla s elektrickými systémy se stejnosměrným proudem 12 V a

ukostřením záporného pólu.

Nechráněné vodiče musí být absolutně zaizolované, aby se zabránilo zkratu mezi holými

vodiči/kabely a karoserií vozidla. Spojte všechny vodiče do svazku a ujistěte se, že konce vodičů se

nedotýkají žádných kovových částí.

POZNÁMKY:

•  Nezkratujte anténu a ukostřovací vodič.

•  Tento přístroj má záporné ukostření.

•  Nezkratujte vodiče reproduktorů.

•  Před montáží zapojte všechny vodiče a zkontrolujte činnost přístroje.

KONEKTOR ANTÉNY

ZÁSTRČKA ANTÉNY

KOSTRA

 VOZIDLA

POJISTKA 3 A

12V PLUS /

 NA +12V

 BATERIE

ČERVENÝ

ZELENÝ

ŠEDÝ

ŽLUTÝ

NAPÁJENÍ PRO

AUTOMATICKOU ANTÉNU

ČERNÝ / GROUND

 LEFT SPEAKER +

RIGHT SPEAKER +

ZAPOJENÍ REPRODUKTORŮ

Bezpečnostní opatření

•  Musí být použity pouze neuzemněné reproduktory.

•  Reproduktory používané s tímto přístrojem by měly mít dostatečný hudební výkon.

•  Reproduktory s příliš nízkým hudebním výkonem se mohou poškodit.

•  Musí být použity reproduktory s odporem 4 - 8 Ω. Příliš vysoký nebo nízký odpor  vede ke ztrátě

kvality a může poškodit reproduktory nebo tento přístroj.

•  Nepoužívejte 3 vodičový systém reproduktorů se společným ukostřovacím vodičem. Nikdy

nezapojujte vodič reproduktoru na karoserii vozidla.

•  Udržujte vodiče reproduktorů od antény a drátu antény (okolo 30 cm).

•  Přístroj se poškodí, jestliže nebudou reproduktory (přední, zadní) zapojeny správně.

•  Nikdy nezapojujte více než jeden reproduktor do sady vodičů reproduktorů (kromě zapojení

výškového reproduktoru).

Pojistka

Při výměně spálené pojistky je naprosto nezbytné použít pojistku s předepsanou hodnotou (3 A). Při

použití pojistek s vyšší hodnotou nebo při zapojení bez použití pojistek může dojít k požáru nebo

poškození přístroje. Jestliže se znovu spálí vyměněná pojistka, kontaktujte, prosím, nejbližší

autoopravnu.

ŠPATNĚ

karoserie

karoserie

ŠPATNĚ

ŠPATN Ě

ŠPATNĚ
