OKABLOWANIE

Urządzenie przeznaczone do pracy w pojazdach obsługiwanych przez systemy elektryczne 12 V

DC oraz posiadających ujemne uziemienie.

Wszelkie odkryte kable muszą być dokładnie izolowane w celu uniknięcia spięć między odkrytymi

kablami / przewodami a pojazdem. Połącz wszystkie przewody w wiązkę i sprawdź, czy ich

końcówki nie mają styczności z częściami metalowymi.

UWAGI:

•  Nie należy łączyć anteny z przewodem uziemienia.

•  Urządzenie posiada ujemne uziemienie.

•  Nie zwieraj ze sobą przewodów głośnika.

•  Przed instalacją połącz wszystkie kable i sprawdź działanie urządzenia.

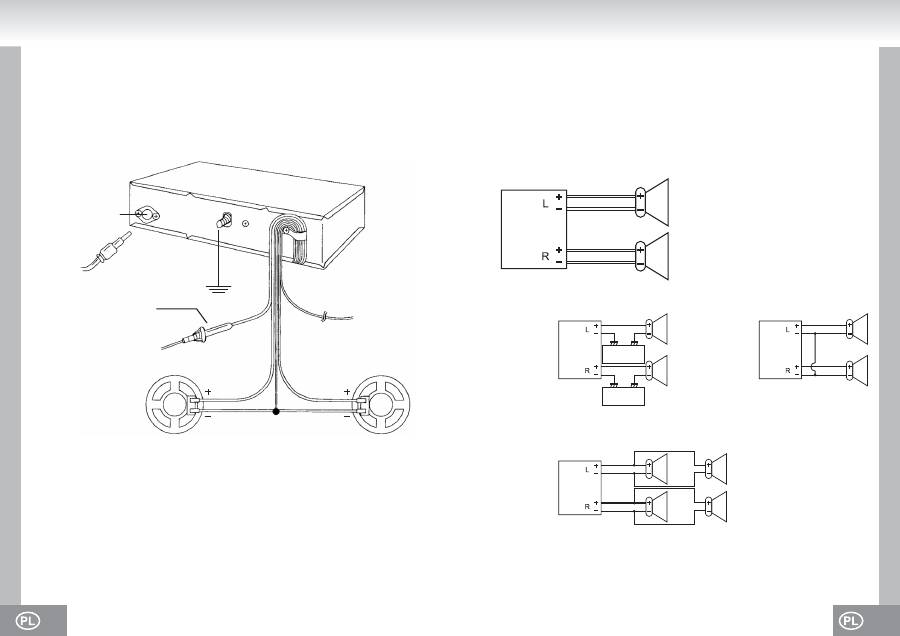

GNIAZDKO ANTENY

WTYCZKA  ANTENY

UZIEMIENIE

 NADWOZIA

BEZPIECZNIK 3A

12V PLUS /

 DO B+ 12V

AKUMULATOR

CZERWONY

ZIELONY

SZARY

ŻÓŁTY

ZASILANIE ANTENY

AUTOMATYCZNEJ

CZARNY / GROUND

LEFT SPEAKER +

RIGHT SPEAKER +

PODŁĄCZENIE GŁOŚNIKÓW

Środki ostrożności

•  Należy korzystać wyłącznie z głośników nieuziemionych.

•  Głośniki muszą posiadać odpowiedni wskaźnik mocy muzyki.

•  Głośniki posiadające zbyt niski wskaźnik mocy mogą ulec uszkodzeniom.

•  Należy korzystać z głośników o impedancji  4 - 8 Ω . Zbyt wysoka lub zbyt niska impedancja

doprowadza do obniżenia jakości wykonania i przyczynia się do uszkodzeń głośników.

•  Nie używaj systemu 3 głośników ze zwykłym przewodem uziemiającym. Nigdy nie podłączaj

przewodu głosnika do nadwozia samochodu.

•  Trzymaj przewody głośników w bezpiecznej odległości od przewodu anteny oraz samej anteny

(około 30 cm).

•  Urządzenie może ulec uszkodzeniu, jeśli głośniki (przedni, tylny) nie są podłączone prawidłowo.

•  Nigdy nie podłączaj więcej niż jeden głośnik do zestawu przewodów (za wyjątkiem podłączenia

głośnika wysokotonowego).

Bezpiecznik

W przypadku wymiany bezpiecznika konieczne jest użycie bezpiecznika o ustalonej wartości (3 A).

Wykorzystanie bezpiecznika o wyższej wartości lub połączenie bez wykorzystania bezpiecznika

może doprowadzić do powstania pożaru lub uszkodzenia urządzenia. Jeśli wymieniony bezpiecznik

jest ponownie wysadzony, należy skontaktować się z serwisem.

NIEPOPRAWNIE

Podwozie

Podwozie

NIEPOPRAWNIE

NIEPOPRAWNIE
