Brugervejledning

Linksys WET610N/WES610N

Dual-Band N Entertainment Bridge

Indholdsfortegnelse

Linksys E-serien

Produktoversigt

LED-panel 2

Portpanel 3

Tjekliste for trådløs sikkerhed

Skift det trådløse netværks standardnavn eller SSID

Skift standardadgangskoden

Slå MAC-adressefiltrering til

Slå kryptering til

Generelle retningslinjer for netværkssikkerhed 4

Yderligere sikkerhedstip 5

Avanceret konfiguration

Sådan får du adgang til det browserbaserede hjælpeprogram 6

Setup (Konfiguration) > Basic Setup

(Grundlæggende konfiguration) 7

Language (Sprog)

Network Setup (Netværkskonfiguration)

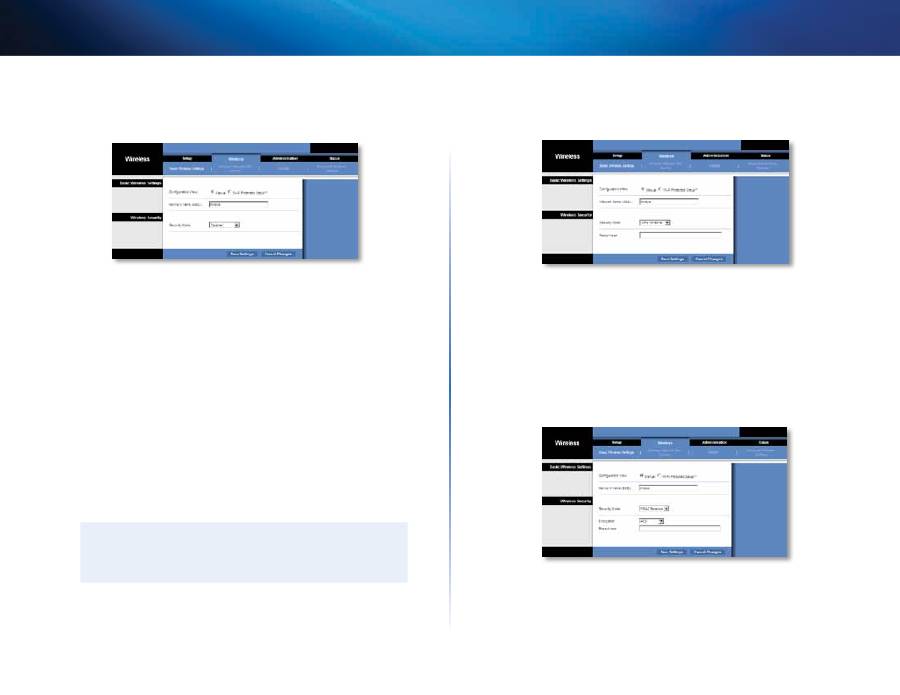

Wireless (Trådløs) > Basic Wireless Settings

(Grundlæggende trådløse indstillinger) 7

Basic Wireless Settings (Grundlæggende trådløse indstillinger)

Wireless Security (Trådløs sikkerhed)

Wi-Fi Protected Setup

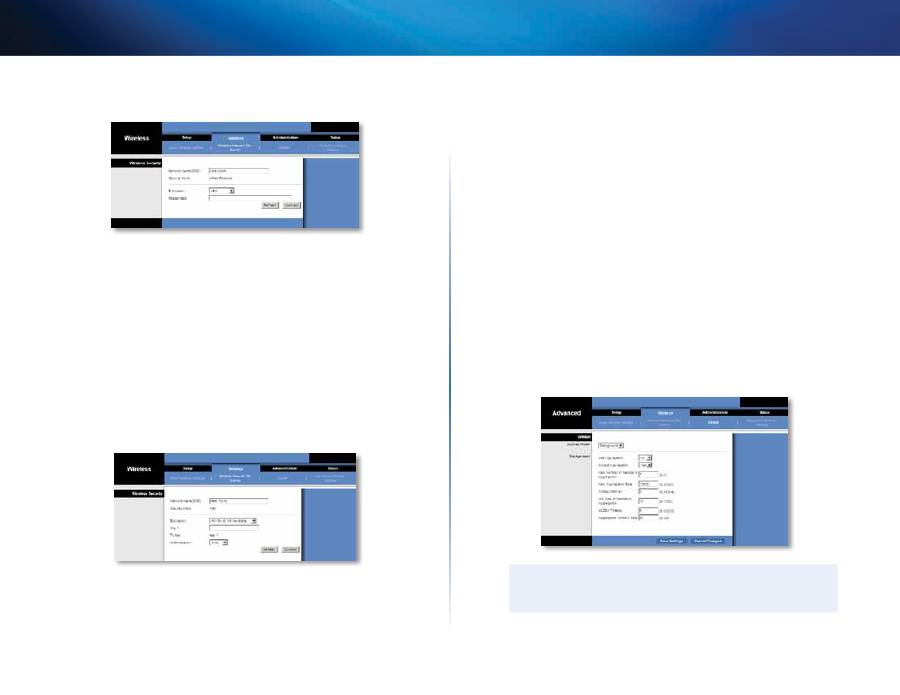

Wireless (Trådløs) > Wireless Network Site Survey

(Undersøgelse af trådløst netværkswebsted) 10

Wireless Network Site Survey

(Undersøgelse af trådløst netværkswebsted)

Wireless (Trådløs) > WMM® 11

WMM

Wireless (Trådløs) > Advanced Wireless Settings

(Avancerede trådløse indstillinger) 13

Advanced Wireless (Avanceret trådløs)

Administration > Management (Styring) 14

Management (Styring)

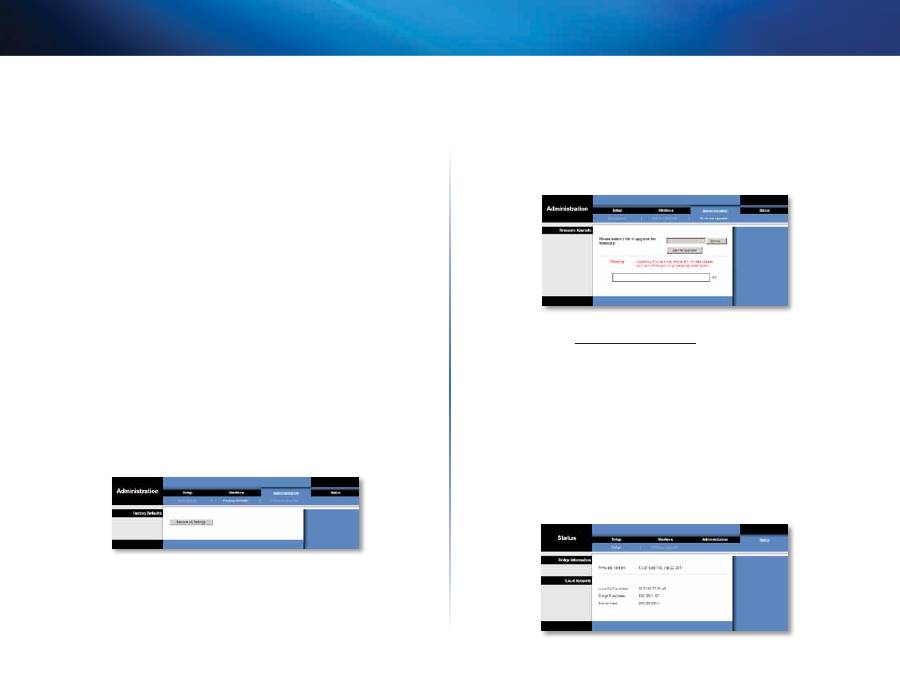

Administration > Factory Defaults

(Standardindstillinger fra fabrikken) 15

Factory Defaults (Standardindstillinger fra fabrikken)

Administration > Upgrade Firmware (Opgrader firmware) 15

Upgrade Firmware (Opgrader firmware)

Status > Bridge (Bro) 15

Bridge Information (Oplysninger om bro)

Local Network (Lokalt netværk)

Status > Wireless (Trådløs) 16

Wireless (Trådløs)

Fejlfinding

WES610N/WET610N

Specifikationer

WES610N 18

WET610N 19

Indholdsfortegnelse

Produktoversigt

Linksys WES610N/WET610N

Tak, fordi du har valgt at købe en Linksys Dual-Band N Entertainment Bridge Broen

kan bruges til tilslutning af en vilkårlig kabelforbundet Ethernet-enhed til et trådløst

netværk Broen anvender Dual-Band Trådløs-N og er derfor kompatibel med alle

Trådløs-N-, -G-, -A- eller -B-routere eller adgangspunkter Følg trinnene i mappen CD

i forbindelse med den første installation Konfigurer avancerede indstillinger ved hjælp

af det relevante browserbaserede hjælpeprogram

LED-panel

WES610N

WET610N

Trådløs

(blå)

Den trådløse indikator lyser, når der er oprettet

trådløs forbindelse Indikatoren blinker, når broen aktivt sender

eller modtager data over det trådløse netværk

Knappen Wi-Fi Protected Setup

Hvis netværksrouteren

understøtter Wi-Fi Protected Setup og bruger WPA- eller WPA2-

sikkerhed, kan du oprette automatisk forbindelse til broen ved

hjælp af Wi-Fi Protected Setup Du kan finde flere oplysninger

om, hvordan du bruger Wi-Fi Protected Setup, under "Wireless

(Trådløs) > Basic Wireless Settings (Grundlæggende trådløse

indstillinger)" på side 7

Wi-Fi Protected Setup-indikator

(blå/gul) Indikatoren blinker

blåt i to minutter i forbindelse med Wi-Fi Protected Setup Den

lyser blåt, når trådløs sikkerhed er aktiveret Hvis der opstår fejl

under Wi-Fi Protected Setup-processen, lyser indikatoren gult

Kontroller, at netværksrouteren understøtter Wi-Fi Protected

Setup Vent, indtil indikatoren holder op med at lyse, og prøv

igen

Ethernet

(blå)

Ethernet-indikatoren lyser, når der bruges en

kabelforbindelse Indikatoren blinker, når broen aktivt sender

eller modtager data over Ethernet-porten(e)

Strøm

(blå)

Strømindikatoren lyser, når der er sluttet strøm til

broen

Produktoversigt

Linksys WES610N/WET610N

Portpanel

WES610N

WET610N

Ethernet

Ethernet-porten(e) bruges til at forbinde broen

med en computer eller anden Ethernet-netværksenhed

WES610N har fire porte, og WET610N har en enkelt port

Nulstilling

Du kan nulstille broen til standardindstillingerne

fra fabrikken på to måder: Du kan enten trykke på

nulstillingsknappen og holde den inde i ca fem sekunder,

eller du kan gendanne standardindstillingerne under

Administration > Factory Defaults (Standardindstillinger

fra fabrikken) i broens browserbaserede hjælpeprogram

WES610N har en nulstillingsknap under bunden af enheden,

og WET610N har en nulstillingsknap på portpanelet på

bagsiden af enheden

Strøm

Strømporten bruges til at slutte broen til den

medfølgende strømadapter

Tjekliste for trådløs sikkerhed

Linksys WES610N/WET610N

Trådløse netværk er både praktiske og nemme at installere og bliver mere og mere

almindelige i private hjem, hvor der er adgang til højhastighedsinternet Et trådløst

netværk fungerer ved at sende oplysninger via radiobølger og kan derfor være mere

sårbart over for uautoriseret adgang end et traditionelt kabelnetværk Det er også

muligt at opfange signaler fra det trådløse netværk på samme måde som signaler fra

mobiltelefoner eller trådløse telefoner Da du ikke fysisk kan forhindre andre i at oprette

forbindelse til dit trådløse netværk, er det vigtigt, at du træffer andre foranstaltninger

for at beskytte sikkerheden på netværket

Skift det trådløse netværks standardnavn eller SSID

Trådløse enheder har et trådløst netværksnavn eller SSID (Service Set Identifier), som

konfigureres fra fabrikken Dette er det trådløse netværks standardnavn, som kan

indeholde op til 32 tegn Trådløse produkter fra Linksys bruger

linksys

som navn på

det trådløse netværk som standard Det anbefales, at du ændrer det trådløse netværks

navn til et entydigt navn, så du kan skelne dit trådløse netværk fra andre trådløse

netværk i nærheden, men undlad at bruge personlige oplysninger i navnet (f eks dit

cpr-nummer), da oplysningerne kan ses af alle, som søger efter trådløse netværk

Skift standardadgangskoden

I forbindelse med trådløse produkter, f eks adgangspunkter og routere, bliver du

bedt om at angive en adgangskode, når du vil ændre de tilhørende indstillinger

Disse enheder har muligvis en standardadgangskode, som er angivet fra fabrikken

Linksys-standardadgangskoden er

admin

Hackere kender disse standarder og

forsøger muligvis at bruge dem til at få adgang til din trådløse enhed og ændre dine

netværksindstillinger Hvis du vil forebygge uautoriserede ændringer, skal du tilpasse

enhedens adgangskode, så den er svær at gætte

Slå MAC-adressefiltrering til

Linksys-routere giver dig mulighed for at slå MAC-adressefiltrering (Media Access

Control) til MAC-adressen er en entydig serie af tal og bogstaver, som knyttes til den

enkelte netværksenhed Når MAC-adressefiltrering er slået til, begrænses adgangen til

det trådløse netværk til trådløse enheder med bestemte MAC-adresser Du kan f eks

angive MAC-adressen for alle computere i dit hjem, så det kun er disse computere, der

kan få adgang til det trådløse netværk

Slå kryptering til

Kryptering beskytter data, som overføres over et trådløst netværk WPA/WPA2 (Wi-Fi

Protected Access) og WEP (Wired Equivalent Privacy) tilbyder forskellige niveauer af

sikkerhed til trådløs kommunikation

Et netværk, som er krypteret med WPA/WPA2, er bedre beskyttet end et netværk,

som er krypteret med WEP, fordi WPA/WPA2 anvender dynamisk nøglekryptering

Det anbefales, at du anvender det højeste krypteringsniveau, som netværksudstyret

understøtter, for at beskytte data, der sendes over netværket, optimalt

WEP er en ældre krypteringsstandard og er muligvis den eneste tilgængelige indstilling

på visse ældre enheder, som ikke understøtter WPA

Generelle retningslinjer for

netværkssikkerhed

Trådløs netværkssikkerhed er ikke meget bevendt, hvis det underliggende netværk ikke

er sikkert

•

Beskyt alle computere på netværket med adgangskoder, og beskyt individuelle

filer, som indeholder følsomme data, med adgangskoder

•

Skift adgangskoder med jævne mellemrum

•

Installer antivirussoftware og personlig firewallsoftware

•

Slå fildeling fra (peer-to-peer) Nogle programmer åbner muligvis fildeling uden

dit samtykke og/eller uden din viden

Tjekliste for trådløs sikkerhed

Linksys WES610N/WET610N

Yderligere sikkerhedstip

•

Anbring trådløse routere, adgangspunkter og gateways i sikker afstand til

udvendige vægge og vinduer

•

Sluk for trådløse routere, adgangspunkter og gateways, når de ikke er i brug (om

natten og i forbindelse med ferieperioder)

•

Brug stærke adgangsord med mindst otte tegn Brug en kombination af

bogstaver og tal, og undlad at bruge ord, som findes i ordbogen

Avanceret konfiguration

Linksys WES610N/WET610N

Broen er klar til brug, når du har konfigureret den ved at følge trinnene i mappen

CD Hvis du vil ændre de avancerede indstillinger for broen, skal du dog bruge

broens browserbaserede hjælpeprogram I dette kapitel beskrives de enkelte sider

i hjælpeprogrammet samt de vigtigste funktioner på hver side Du kan få adgang til

hjælpeprogrammet fra webbrowseren på en computer, som har forbindelse til broen

Det browserbaserede hjælpeprogram indeholder følgende overordnede faner: Setup

(Konfiguration), Wireless (Trådløs), Administration og Status Der vises yderligere faner,

når du klikker på en af de overordnede faner

Sådan får du adgang til det

browserbaserede hjælpeprogram

Åbn det browserbaserede hjælpeprogram fra en webbrowser

Hvis broen har forbindelse til et netværk med en DHCP-server (sædvanligvis

netværksrouteren), får broen sin IP-adresse fra DHCP-serveren Hvis der ikke er nogen

DHCP-server, bruger broen den statiske IP-adresse

169.254.1.250

som standard Hvis

du har angivet en permanent statisk IP-adresse for broen via det browserbaserede

hjælpeprogram, skal du i stedet angive den statiske IP-adresse

BEmærK!

Hvis du ikke kender broens IP-adresse, kan du finde IP-adressen i routerens

tabel over DHCP-klienter Se dokumentationen til routeren

Hvis du ikke kan finde broens IP-adresse, kan du nulstille broen ved at

trykke på knappen

reset

(Nulstil) på broen med en papirclips, som du har

rettet ud, og holde den inde i cirka fem sekunder Dermed nulstilles broen

til standardindstillingerne fra fabrikken Broen anmoder om en IP-adresse

fra DHCP-serveren (sædvanligvis netværksrouteren) Hvis der ikke findes

nogen DHCP-server, bruger broen den statiske IP-adresse

169.254.1.250

som standard, indtil den registrerer en DHCP-server og tildeles en dynamisk

IP-adresse

Hvis broen ikke er knyttet til en router og bruger standardindstillingerne fra

fabrikken, skal du slutte en computer til broen via Ethernet for at få adgang til

det webbaserede-hjælpeprogram Du skal konfigurere Ethernet-forbindelsen på

computeren med en statisk IP-adresse og en undernetmaske

IP-adressen for Ethernet-adapteren skal angives til en bestemt IP-adresse

Skriv

169.254.x.y

i feltet

IP address

(IP-adresse) (x skal erstattes af et tal mellem

1 og 254, og y skal erstattes af et tal mellem 0 og 255)

Skriv

255.255.0.0

i feltet

Subnet mask

(Undernetmaske)

BEmærK!

Fremgangsmåden til tildeling af en statisk IP-adresse til Ethernet-adapteren

på computeren varierer afhængigt af operativsystemet Du kan finde flere

oplysninger i hjælpedokumentationen til det operativsystem, du bruger

Når du har tildelt Ethernet-adapteren en statisk IP-adresse, skal du starte webbrowseren

og angive adapterens IP-adresse (standardindstillingen er

169.254.1.250

) i feltet

Address

(Adresse) Tryk på

Enter

Der vises et skærmbillede, hvor du bliver bedt om at angive en adgangskode Brugere,

som ikke kører Windows XP, får vist et tilsvarende skærmbillede Lad feltet

User name

(Brugernavn) være tomt Angiv den adgangskode, du har oprettet i forbindelse

med konfigurationen Hvis du ikke har oprettet nogen adgangskode, skal du bruge

standardadgangskoden

admin

Du kan angive en ny adgangskode på skærmbilledet

Administration >

Management

(Styring) Klik på

for at fortsætte

BEmærK!

Hvis skærmbilledet, hvor du bliver anmodet om at angive adgangskoden,

ikke vises, skal du vente to minutter og derefter prøve igen

Avanceret konfiguration

Linksys WES610N/WET610N

Setup (Konfiguration) > Basic Setup

(Grundlæggende konfiguration)

Det første skærmbillede, der vises, er skærmbilledet

Basic Setup

(Grundlæggende

konfiguration) På dette skærmbillede kan du ændre sprog for det webbaserede

hjælpeprogram eller netværksindstillingerne for den kabelforbundne Ethernet-

forbindelse

Language (Sprog)

Language

(Sprog) bruges til at angive sprog for det browserbaserede hjælpeprogram

Vælg det ønskede sprog i rullemenuen

Network Setup (Netværkskonfiguration)

Dette afsnit bruges til at angive, om broens IP-adresse hentes automatisk fra en

DHCP-server, f eks netværksrouteren (Automatic Configuration - DHCP (Automatisk

konfiguration – DHCP)), eller angives manuelt (Static IP (Statisk IP))

Bridge IP

(Broens IP) Hvis netværket har en DHCP-server, f eks netværksrouteren,

som tildeler IP-adresser til netværksenhederne, skal du beholde standardindstillingen

Automatic Configuration - DHCP

(Automatisk konfiguration – DHCP) Broen anmoder

om en IP-adresse fra DHCP-serveren (sædvanligvis netværksrouteren) Hvis der ikke

findes nogen DHCP-server, bruger broen den statiske IP-adresse

169.254.1.250

som

standard, indtil den registrerer en DHCP-server og tildeles en dynamisk IP-adresse

Hvis du vil angive en permanent statisk IP-adresse for broen, skal du vælge

Static IP

(Statisk IP)

Hvis du vælger Static IP (Statisk IP), skal du udfylde følgende felter:

•

Static IP Address

(Statisk IP-adresse) Angiv en entydig IP-adresse, som skal bruges

til at få adgang til det browserbaserede hjælpeprogram

•

Subnet mask

(Undernetmaske) Angiv undernetmasken for det kabelforbundne

netværk

•

Default Gateway

(Standard-gateway) Angiv IP-adressen for netværkets standard-

gateway (i de fleste tilfælde er dette din router)

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Wireless (Trådløs) > Basic Wireless Settings

(Grundlæggende trådløse indstillinger)

På skærmbilledet

Basic Wireless Settings

(Grundlæggende trådløse indstillinger) kan

du konfigurere de grundlæggende trådløse indstillinger og sikkerhedsindstillinger for

broen

Broens indstillinger kan konfigureres enten manuelt eller via WPS (Wi-Fi Protected

Setup) Wi-Fi Protected Setup er en funktion, som gør det nemt at konfigurere det

trådløse netværk Hvis netværksrouteren understøtter Wi-Fi Protected Setup og bruger

WPA- eller WPA2-sikkerhed, kan du konfigurere broen automatisk ved hjælp af Wi-Fi

Protected Setup

Configuration View

(Konfigurationsvisning) Vælg

manual

(Manuel) for at konfigurere

det trådløse netværk manuelt Se

Basic Wireless Settings

(Grundlæggende trådløse

indstillinger),

side 8

Hvis du vil bruge Wi-Fi Protected Setup, skal du vælge

Wi-Fi

Protected Setup

Wi-Fi Protected Setup

side 9

Avanceret konfiguration

Linksys WES610N/WET610N

Basic Wireless Settings (Grundlæggende trådløse

indstillinger)

Network Name (SSID)

(Netværksnavn (SSID))

SSID'et er netværksnavnet, som deles

med alle punkter på et trådløst netværk SSID'et skal være identisk for alle enheder

på det trådløse netværk Der skelnes mellem store og små bogstaver i SSID'et, og det

må ikke indeholder mere end 32 tegn (det er tilladt at bruge alle tegn på tastaturet)

Kontroller, at indstillingen stemmer overens med indstillingen for den trådløse router

eller adgangspunktet Hvis du vil forbedre sikkerheden, skal du ændre standard-SSID'et

(

linksys

) til et entydigt navn

Wireless Security (Trådløs sikkerhed)

Broen understøtter følgende trådløse sikkerhedsindstillinger: WPA Personal, WPA2

Personal og WEP WPA (Wi-Fi Protected Access) og WPA2 er stærkere sikkerhedsmetoder

end WEP (Wired Equivalent Privacy) Du kan finde flere oplysninger om trådløs sikkerhed

under "Tjekliste for trådløs sikkerhed", side 4

Security Mode (Sikkerhedstilstand)

Vælg sikkerhedstilstanden for det trådløse netværk Hvis du ikke ønsker at bruge trådløs

sikkerhed, skal du bevare standardindstillingen

Disabled

(Deaktiveret)

BEmærK!

Husk, at alle enheder på det trådløse netværk SKAL bruge den samme

sikkerhedsmetode og det samme adgangsord/den samme nøgle

Ellers kan de trådløse enheder ikke kommunikere med hinanden

WPA Personal

WPA er en sikkerhedsstandard, som er stærkere end WEP-kryptering

Encryption

(Kryptering) WPA understøtter TKIP-krypteringsmetoden med dynamiske

krypteringsnøgler

Passphrase

(Adgangsord) Angiv den nøgle, som deles af broen og den trådløse router

eller adgangspunktet Adgangsordet skal indeholde 8-63 tegn

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

WPA2 Personal

WPA2 er en mere avanceret og mere sikker version af WPA

Encryption

(Kryptering) WPA2 understøtter krypteringsmetoderne TKIP og AES med

dynamiske krypteringsnøgler Vælg krypteringsmetoden

AES

eller

TKIP or AES

(TKIP

eller AES) Standardindstillingen er

AES

Avanceret konfiguration

Linksys WES610N/WET610N

Passphrase

(Adgangsord) Angiv den nøgle, som deles af broen og den trådløse router

eller adgangspunktet Adgangsordet skal indeholde 8-63 tegn

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

WEP

WEP er en grundlæggende krypteringsmetode, som er mindre sikker end WPA og WPA2

Encryption

(Kryptering)

Vælg et WEP-krypteringsniveau,

40/64 bits (10 hex digits)

(40/64-bit (10 hexadecimale tal)) eller

104/128 bits (26 hex digits)

(104/128-bit

(26 hexadecimale tal)) Standardindstillingen er

40/64 bits (10 hex digits)

(40/64-bit

(10 hexadecimale tal))

Key 1

(Nøgle 1) Angiv WEP-nøglen for netværket

Tx Key

(TX-nøgle)

Key 1

(Nøgle 1) er den overførselsnøgle, som anvendes af broen

Authentication

(Godkendelse)

Standardindstillingen er

Auto

, som gør det muligt at

bruge åben systemgodkendelse eller godkendelse med delt nøgle Vælg

Open

(Åben)

for at bruge åben systemgodkendelse, hvor afsenderen og modtageren ikke bruger

en WEP-nøgle til godkendelse Vælg

Shared

(Delt) for at bruge godkendelse med delt

nøgle, hvor afsenderen og modtageren bruger en WEP-nøgle til godkendelse

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Wi-Fi Protected Setup

Der er to tilgængelige metoder Brug den metode, som er relevant for den router, du

bruger

Method #1 (Metode 1)

Brug denne metode, hvis din router har en knap til Wi-Fi Protected Setup

Klik eller tryk på knappen

Wi-Fi Protected Setup

på routeren

Klik på knappen

Wi-Fi Protected Setup

på skærmbilledet

Wi-Fi Protected Setup

for broen inden for to minutter

Klik på

(Luk), når broen er blevet konfigureret

Skærmbilledet

Wi-Fi Protected Setup

viser Link Status (Linkstatus), Network Name (SSID)

(Netværksnavn (SSID)) og Security method (Sikkerhedsmetode)

Avanceret konfiguration

Linksys WES610N/WET610N

Method #2 (Metode 2)

Brug denne metode, hvis routeren anmoder om broens PIN-nummer

Angiv PIN-nummeret på skærmbilledet

Wi-Fi Protected Setup

for

broen

på

skærmbilledet

Wi-Fi Protected Setup

på

routeren

Klik derefter på

(Registrer) eller på den relevante knap Nummeret er også angivet på etiketten

under bunden af broen

Klik på

på skærmbilledet

Wi-Fi Protected Setup

på

broen

Klik på

(Luk), når broen er blevet konfigureret

Skærmbilledet

Wi-Fi Protected Setup

viser Link Status (Linkstatus), Network Name (SSID)

(Netværksnavn (SSID)) og Security method (Sikkerhedsmetode)

Wireless (Trådløs) > Wireless Network

Site Survey (Undersøgelse af trådløst

netværkswebsted)

Klik på fanen

Wireless Network Site Survey

(Undersøgelse af trådløst netværkswebsted)

for at starte en webstedsundersøgelse På skærmbilledet

Wireless Network Site Survey

(Undersøgelse af trådløst netværkswebsted) vises de trådløse netværk, som broen har

registreret

Wireless Network Site Survey (Undersøgelse af trådløst

netværkswebsted)

Number of Wireless Networks

(Antal trådløse netværk) Det antal trådløse netværk,

som broen har registreret, vises

Select

(Vælg) Klik på

Select

(Vælg) for at oprette forbindelse til et trådløst netværk Klik

derefter på

Connect

(Opret forbindelse)

Wireless Network Name

(Trådløst netværksnavn) Det trådløse netværks netværksnavn

eller SSID vises

GHz

Det trådløse netværks radiobånd vises

Signal

Signalstyrken i procent vises 100 % er den kraftigste signalstyrke, og 0 % er den

svageste

Security

(Sikkerhed) Hvis netværket understøtter Wi-Fi Protected Setup, vises ikonet

Wi-Fi Protected Setup

Den sikkerhedsmetode, der anvendes af det trådløse

netværk, vises

Klik på

refresh

(Opdater) for at opdatere oplysningerne på skærmen

Når du har valgt et netværk, skal du klikke på

Connect

(Opret forbindelse) Der åbnes

et nyt skærmbillede Følg anvisningerne for den sikkerhedsmetode, som netværket

anvender

WPA

Network Name (SSID)

(Netværksnavn (SSID)) Navnet på det valgte netværk vises

automatisk

Security mode

(Sikkerhedstilstand) WPA Personal vises automatisk

Encryption

(Kryptering) WPA understøtter TKIP-krypteringsmetoden med dynamiske

krypteringsnøgler

Passphrase

(Adgangsord) Angiv den nøgle, som deles af broen og den trådløse router

eller adgangspunktet Adgangsordet skal indeholde 8-63 tegn

Klik på

refresh

(Opdater) for at opdatere oplysningerne på skærmen

Når du har angivet sikkerhedsindstillingerne, skal du klikke på

Connect

(Opret forbindelse)

Avanceret konfiguration

Linksys WES610N/WET610N

WPA2

Network Name (SSID)

(Netværksnavn (SSID)) Navnet på det valgte netværk vises

automatisk

Security mode

(Sikkerhedstilstand) WPA2 Personal vises automatisk

Encryption

(Kryptering) WPA2 understøtter krypteringsmetoderne TKIP og AES med

dynamiske krypteringsnøgler Vælg krypteringsmetoden

AES

eller

TKIP or AES

(TKIP

eller AES)

Passphrase

(Adgangsord) Angiv den nøgle, som deles af broen og den trådløse router

eller adgangspunktet Adgangsordet skal indeholde 8-63 tegn

Klik på

refresh

(Opdater) for at opdatere oplysningerne på skærmen

Når du har angivet sikkerhedsindstillingerne, skal du klikke på

Connect

(Opret

forbindelse)

WEP

Network Name (SSID)

(Netværksnavn (SSID)) Navnet på det valgte netværk vises

automatisk

Security mode

(Sikkerhedstilstand) WEP vises automatisk

Encryption

(Kryptering) Vælg et WEP-krypteringsniveau

40/64 bits (10 hex digits)

(40/64-bit (10 hexadecimale tal)) eller

104/128 bits (26 hex digits)

(104/128-bit (26

hexadecimale tal))

Key 1

(Nøgle 1) Angiv WEP-nøglen for netværket

Tx Key

(TX-nøgle)

Key 1

(Nøgle 1) er den overførselsnøgle, som anvendes af broen

Authentication

(Godkendelse) Standardindstillingen er

Auto

, som gør det muligt at

bruge åben systemgodkendelse eller godkendelse med delt nøgle Vælg

Open

(Åben)

for at bruge åben systemgodkendelse, hvor afsenderen og modtageren ikke bruger

en WEP-nøgle til godkendelse Vælg

Shared

(Delt) for at bruge godkendelse med delt

nøgle, hvor afsenderen og modtageren bruger en WEP-nøgle til godkendelse

Klik på

refresh

(Opdater) for at opdatere oplysningerne på skærmen

Når du har angivet sikkerhedsindstillingerne, skal du klikke på

Connect

(Opret

forbindelse)

Wireless (Trådløs) > WMM®

Konfigurer indstillinger for WNN (Wireless MultiMedia) WMM prioriterer pakker

afhængigt af deres respektive adgangstilstand (trafiktype): Background (Baggrund),

Best Effort (Bedste præstation), Video eller Voice (Tale) Indstillingerne bør kun tilpasses

af en administrator med ekspertviden, da forkerte indstillinger kan forringe ydeevnen

BEmærK!

Indstillingerne på skærmbilledet

WMM

er udelukkende udviklet til

avancerede brugere

Avanceret konfiguration

Linksys WES610N/WET610N

WMM

Access Mode (Adgangstilstand)

Du kan konfigurere forskellige indstillinger for de fire tilgængelige adgangstilstande

Vælg den tilstand, du vil konfigurere:

Background

(Baggrund),

Best Effort

(Bedste

præstation),

Video

eller

Voice

(Tale) Følg anvisningerne for den valgte tilstand

Background (Baggrund)

Use Aggregation

(Brug sammenlægning) Denne indstilling angiver, om MAC-laget

(Media Access Control) opretter en ADDBA-session (Add Block Acknowledgement)

Standardindstillingen er

(Nej) Vælg

Yes

(Ja) for at aktivere indstillingen

Accept Aggregation

(Accepter sammenlægning) Denne indstilling angiver, om MAC-

laget accepterer en ADDBA-anmodning Standardindstillingen er

Yes

(Ja) Vælg

(Nej)

for at deaktivere indstillingen

max. Number of Packets in Aggregation

(Maks antal pakker i sammenlægning) Denne

indstilling angiver det maksimale antal pakker (underrammer) i sammenlægningen

Intervallet er

til

Standardindstillingen er

max. Aggregation Size

(Maks sammenlægningsstørrelse) Denne indstilling angiver

den maksimale størrelse for sammenlægningen (i byte) Intervallet er

til

16000

Standardindstillingen er

12000

Timeout Internal

(Intern timeout) Denne indstilling angiver timeoutperioden, inden

for hvilken sammenlægningen skal lukkes med en "lukkebetingelse", før den lukkes af

timeren Intervallet er

til

100

ms Standardindstillingen er

min. Size of Packet in Aggregation

(Min pakkestørrelse i sammenlægning) Denne

indstilling angiver den minimale størrelse (i byte) for pakker, der skal akkumuleres

i sammenlægningen Intervallet er

til

1500

Standardindstillingen er

ADDBA Timeout

(ADDBA-timeout) Denne indstilling angiver, hvor længe der går, før

ADDBA-konfigurationen afsluttes, hvis der ikke udveksles rammepakker inden for den

angivne periode med Block Acknowledgement (ACK)-aftalen Intervallet er

til

65535

ms Standardindstillingen er

, som deaktiverer timeoutfunktionen

Aggregation Window Size

(Størrelse på sammenlægningsvindue) Denne indstilling

angiver det maksimale antal pakker, der kan overføres uden at indhente en ACK

Intervallet er

til

Standardindstillingen er

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Best Effort (Bedste præstation)

Use Aggregation

(Brug sammenlægning) Denne indstilling angiver, om MAC-laget

(Media Access Control) opretter en ADDBA-session (Add Block Acknowledgement)

Standardindstillingen er

Yes

(Ja) Vælg

(Nej) for at deaktivere indstillingen

Accept Aggregation

(Accepter sammenlægning) Denne indstilling angiver, om MAC-

laget accepterer en ADDBA-anmodning Standardindstillingen er

Yes

(Ja) Vælg

(Nej)

for at deaktivere indstillingen

max. Number of Packets in Aggregation

(Maks antal pakker i sammenlægning) Denne

indstilling angiver det maksimale antal pakker (underrammer) i sammenlægningen

Intervallet er

til

Standardindstillingen er

max. Aggregation Size

(Maks sammenlægningsstørrelse) Denne indstilling angiver

den maksimale størrelse for sammenlægningen (i byte) Intervallet er

til

20000

Standardindstillingen er

16000

Timeout Internal

(Intern timeout) Denne indstilling angiver timeoutperioden, inden

for hvilken sammenlægningen skal lukkes med en "lukkebetingelse", før den lukkes af

timeren Intervallet er

til

100

ms Standardindstillingen er

min. Size of Packet in Aggregation

(Min pakkestørrelse i sammenlægning) Denne

indstilling angiver den minimale størrelse (i byte) for pakker, der skal akkumuleres i

sammenlægningen Intervallet er

til

1500

Standardindstillingen er

ADDBA Timeout

(ADDBA-timeout) Denne indstilling angiver, hvor længe der går, før

ADDBA-konfigurationen afsluttes, hvis der ikke udveksles rammepakker inden for den

angivne periode med Block Acknowledgement (ACK)-aftalen Intervallet er

til

65535

ms Standardindstillingen er

, som deaktiverer timeoutfunktionen

Aggregation Window Size

(Størrelse på sammenlægningsvindue) Denne indstilling

angiver det maksimale antal pakker, der kan overføres uden at indhente en ACK

Intervallet er

til

Standardindstillingen er

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Video

Use Aggregation

(Brug sammenlægning) Denne indstilling angiver, om MAC-laget

(Media Access Control) opretter en ADDBA-session (Add Block Acknowledgement)

Standardindstillingen er

Yes

(Ja) Vælg

(Nej) for at deaktivere indstillingen

Accept Aggregation

(Accepter sammenlægning) Denne indstilling angiver, om MAC-

laget accepterer en ADDBA-anmodning Standardindstillingen er

Yes

(Ja) Vælg

(Nej)

for at deaktivere indstillingen

max. Number of Packets in Aggregation

(Maks antal pakker i sammenlægning) Denne

indstilling angiver det maksimale antal pakker (underrammer) i sammenlægningen

Intervallet er

til

Standardindstillingen er

Avanceret konfiguration

Linksys WES610N/WET610N

max. Aggregation Size

(Maks sammenlægningsstørrelse) Denne indstilling angiver

den maksimale størrelse for sammenlægningen (i byte) Intervallet er

til

16000

Standardindstillingen er

12000

Timeout Internal

(Intern timeout) Denne indstilling angiver timeoutperioden, inden

for hvilken sammenlægningen skal lukkes med en "lukkebetingelse", før den lukkes af

timeren Intervallet er

til

100

ms Standardindstillingen er

min. Size of Packet in Aggregation

(Min pakkestørrelse i sammenlægning) Denne

indstilling angiver den minimale størrelse (i byte) for pakker, der skal akkumuleres i

sammenlægningen Intervallet er

til

1500

Standardindstillingen er

ADDBA Timeout

(ADDBA-timeout) Denne indstilling angiver, hvor længe der går, før

ADDBA-konfigurationen afsluttes, hvis der ikke udveksles rammepakker inden for den

angivne periode med Block Acknowledgement (ACK)-aftalen Intervallet er

til

65535

ms Standardindstillingen er

, som deaktiverer timeoutfunktionen

Aggregation Window Size

(Størrelse på sammenlægningsvindue) Denne indstilling

angiver det maksimale antal pakker, der kan overføres uden at indhente en ACK

Intervallet er

til

Standardindstillingen er

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Voice (Tale)

Use Aggregation

(Brug sammenlægning) Denne indstilling angiver, om MAC-laget

(Media Access Control) opretter en ADDBA-session (Add Block Acknowledgement)

Standardindstillingen er

Yes

(Ja) Vælg

(Nej) for at deaktivere indstillingen

Accept Aggregation

(Accepter sammenlægning) Denne indstilling angiver, om MAC-

laget accepterer en ADDBA-anmodning Standardindstillingen er

Yes

(Ja) Vælg

(Nej)

for at deaktivere indstillingen

max. Number of Packets in Aggregation

(Maks antal pakker i sammenlægning) Denne

indstilling angiver det maksimale antal pakker (underrammer) i sammenlægningen

Intervallet er

til

Standardindstillingen er

max. Aggregation Size

(Maks sammenlægningsstørrelse) Denne indstilling angiver

den maksimale størrelse for sammenlægningen (i byte) Intervallet er

til

16000

Standardindstillingen er

10000

Timeout Internal

(Intern timeout) Denne indstilling angiver timeoutperioden, inden

for hvilken sammenlægningen skal lukkes med en "lukkebetingelse", før den lukkes af

timeren Intervallet er

til

100

ms Standardindstillingen er

min. Size of Packet in Aggregation

(Min pakkestørrelse i sammenlægning) Denne

indstilling angiver den minimale størrelse (i byte) for pakker, der skal akkumuleres

i sammenlægningen Intervallet er

til

1500

Standardindstillingen er

ADDBA Timeout

(ADDBA-timeout) Denne indstilling angiver, hvor længe der går, før

ADDBA-konfigurationen afsluttes, hvis der ikke udveksles rammepakker inden for den

angivne periode med Block Acknowledgement (ACK)-aftalen Intervallet er

til

65535

ms Standardindstillingen er

, som deaktiverer timeoutfunktionen

Aggregation Window Size

(Størrelse på sammenlægningsvindue) Denne indstilling

angiver det maksimale antal pakker, der kan overføres uden at indhente en ACK

Intervallet er

til

Standardindstillingen er

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Wireless (Trådløs) > Advanced Wireless

Settings (Avancerede trådløse indstillinger)

Konfigurer de avancerede trådløse indstillinger for broen Indstillingerne bør kun

tilpasses af en administrator med ekspertviden, da forkerte indstillinger kan forringe

ydeevnen

BEmærK!

Indstillingerne på skærmbilledet

Advanced Wireless Settings

(Avancerede

trådløse indstillinger) er udelukkende udviklet til avancerede brugere

Advanced Wireless (Avanceret trådløs)

Use LDPC

(Brug LDCP) LDCP (Low-Density Parity-Check Code) aktiverer eller

deaktiverer fejlkorrektion for at reducere risikoen for datatab i kanaler med meget støj

Hastighedstilpasningsalgoritmen deaktiverer automatisk LDCP-kodning ved høje PHY-

hastigheder (højere end 162) Hvis du vil bruge avanceret LDCP-fejlkorrektion, skal du

bevare standardindstillingen

Yes

(Ja) Ellers skal du vælge

(Nej)

Avanceret konfiguration

Linksys WES610N/WET610N

ErP Protection Type

(ERP-beskyttelsestype) Denne indstilling konfigurerer beskyttelse

af OFDM-pakker, selvom der findes 802 11b-stationer på det trådløse netværk Ved at

sende RTS/CTS- eller CTS2Self-pakker med 802 11b-hastighed informerer broen det

trådløse netværk om, at der skal overføres OFDM-pakker og beskytter pakkerne på

det trådløse netværk RTS/CTS- og CTS2Self-pakkerne skaber spild, som kan resultere

i lavere gennemstrømningshastigheder

RTS/CTS-indstillingen giver bedre dækning, men lavere gennemstrømningshastigheder

sammenlignet med CTS2Self, fordi RTS/CTS-indstillingen omfatter bekræftelse fra

den modtagende enhed Hvis du vil bruge RTS/CTS-indstillingen, skal du bevare

standardindstillingen

rTS/CTS

Indstillingen None (Ingen) kan forårsage kollision

mellem OFDM- og CCK-pakker Hvis du vil bruge indstillingen None (Ingen), skal du

vælge

None

(Ingen) Hvis du vil bruge indstillingen CTS2Self, skal du vælge

CTS2Self

11n Protection Type

(11n-beskyttelsestype) Denne indstilling konfigurerer

beskyttelse fra ikke-HT-enheder (High Throughput) på det trådløse netværk Hvis

den trådløse router (eller adgangspunktet) registrerer, at der er enheder, som ikke

understøtter HT, signalerer den til alle HT-enhederne, at de skal bruge RTS/CTS- eller

CTS2Self-mekanismer forud for hver dataoverførsel Denne funktion understøtter også

alle former for 802 11n-standardbeskyttelse, herunder MIMO

RTS/CTS-indstillingen giver bedre dækning, men lavere gennemstrømningshastigheder

sammenlignet med CTS2Self, fordi RTS/CTS-indstillingen omfatter bekræftelse fra

den modtagende enhed Hvis du vil bruge RTS/CTS-indstillingen, skal du bevare

standardindstillingen

rTS/CTS

Indstillingen None (Ingen) kan forårsage kollision

mellem HT-pakker og forældede pakker Hvis du vil bruge indstillingen None (Ingen),

skal du vælge

None

(Ingen) Hvis du vil bruge indstillingen CTS2Self, skal du vælge

CTS2Self

Percentage of maximal transmit power

(Procent af maksimal effekt for

afsendelse) Denne indstilling angiver procenten af den maksimale effekt for

afsendelse i relation til lovbestemte domænerestriktioner Hvis den lovbestemte

domænerestriktion f eks tillader signalstyrker op til 20 dB, giver en indstilling på 50 %

en maksimal sendeeffekt på 10 dB Vælg den procent, du vil bruge:

12%

25%

50%

eller

100%

Standardindstillingen er

100%

QoS Classification Type

(QoS-klassifikationstype) Denne indstilling angiver

802 1D- eller 802 1Q-tilknytning fra feltet IP DSCP/TOS til WMM-prioriteter

(Background (Baggrund), Best Effects (Bedste præstation), Video, Voice (Tale)) Bevar

standardindstillingen

802.1D

, eller vælg

802.1Q

, som bruges af visse IPTV-strømme

re-establish Ethernet connection when initiating wireless connection

(Genopret

Ethernet-forbindelsen, når den trådløse forbindelse startes) Broen nulstiller Ethernet-

linket mellem broen og enheden, hver gang der operettes en trådløs forbindelse, for at

udløse DHCP-registrering fra den enhed, der er placeret bag ved broen Vælg

(Nej)

for at deaktivere denne funktionsmåde Eller bevar standardindstillingen

Yes

(Ja)

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Administration > Management (Styring)

Brug dette skærmbillede til at styre bestemte brofunktioner: adgang til det

webbaserede-hjælpeprogram, sikkerhedskopiering af konfigurationsfilen og genstart

Management (Styring)

Bridge Access (Broadgang)

Beskyt adgangen til det browserbaserede hjælpeprogram med en adgangskode

Bridge Password

(Adgangskode for bro) Angiv en ny adgangskode for broen

re-enter to confirm

(Gentag for at bekræfte) Indtast adgangskoden igen for at bekræfte

den

Idle Timeout

(Timeout ved inaktivitet) Der opstår timeout for logonsessionen efter

en bestemt periode med inaktivitet, som du angiver Intervallet er

til

3600

sek

Standardindstillingen er

600

Web Access (Webadgang)

Access via Wireless

(Adgang via trådløs) Hvis du bruger broen på et offentligt

domæne, hvor du giver gæsterne trådløs adgang, kan du deaktivere trådløs adgang

til broens browserbaserede hjælpeprogram Hvis du deaktiverer indstillingen, kan

du kun få adgang til det webbaserede hjælpeprogram via en kabelforbindelse Bevar

standardindstillingen

Enabled

(Aktiveret) for at tillade trådløs adgang til broens

browserbaserede hjælpeprogram, eller vælg

Disabled

(Deaktiveret) for at blokere

trådløs adgang til hjælpeprogrammet

Avanceret konfiguration

Linksys WES610N/WET610N

Backup and Restore (Sikkerhedskopiering og gendannelse)

Backup

(Sikkerhedskopiering) Klik på

Backup Configurations

(Sikkerhedskopier

konfigurationer) for at sikkerhedskopiere broens konfigurationsfil Følg derefter

anvisningerne på skærmen

restore

(Gendannelse) Klik på

Browse

(Gennemse), og vælg konfigurationsfilen Klik

derefter på

restore Configurations

(Gendan konfigurationer)

System Reboot (Systemgenstart)

reboot

(Genstart) Genstart broen ved at klikke på

Start to reboot

(Start for at

genstarte)

Klik på

Save Settings

(Gem indstillinger) for at anvende ændringerne, eller klik på

Cancel Changes

(Annuller ændringer) for at annullere ændringerne

Administration > Factory Defaults

(Standardindstillinger fra fabrikken)

Brug dette skærmbillede til at gendanne konfigurationen af broen til

standardindstillingerne fra fabrikken

Factory Defaults (Standardindstillinger fra fabrikken)

restore All Settings

(Gendan alle indstillinger) Klik på

restore All Settings

(Gendan

alle indstillinger) for at nulstille broens indstillinger til standardindstillingerne fra

fabrikken Eventuelle indstillinger, du har gemt, slettes, når standardindstillingerne

gendannes

Administration > Upgrade Firmware

(Opgrader firmware)

Brug dette skærmbillede til at opgradere broens firmware Opgrader kun firmwaren,

hvis du har problemer med broen, eller hvis den nye firmware har en funktion, du

ønsker at bruge

Før du opgraderer firmwaren, skal du hente filen med firmwareopgraderingen til broen

på Linksys-webstedet

www.Linksys.com/support

Upgrade Firmware (Opgrader firmware)

Please select a file to upgrade the firmware

(Vælg en fil for at opgradere

firmwaren) Klik på

Browse

(Gennemse), og vælg filen med firmwareopgraderingen

Klik derefter på

Start to Upgrade

(Start for at opgradere), og følg anvisningerne på

skærmen

Status > Bridge (Bro)

Der vises oplysninger om broens aktuelle status

Avanceret konfiguration

Linksys WES610N/WET610N

Bridge Information (Oplysninger om bro)

Firmware Version

(Firmwareversion) Broens aktuelle firmware vises

Local Network (Lokalt netværk)

Local mAC Address

(Lokal MAC-adresse) Broens MAC-adresse på det lokale Ethernet-

netværk vises

IP Address

(IP-adresse) Broens IP-adresse på det lokale Ethernet-netværk vises

Subnet mask

(Undernetmaske) Den undernetmaske, der er konfigureret for det lokale

netværk, vises

Status > Wireless (Trådløs)

Der vises oplysninger om det trådløse netværk

Wireless (Trådløs)

Link Status

(Linkstatus) Status på forbindelsen til det trådløse netværk vises

mAC Address

(MAC-adresse) Broens MAC-adresse på det lokale trådløse netværk vises

Network Name (SSID)

(Netværksnavn (SSID)) Det trådløse netværks navn eller SSID

vises

BSSID

Den trådløse MAC-adresse for den tilsluttede trådløse router (eller

adgangspunktet) vises

radio Band

(Radiobånd) Det trådløse netværks radiobånd vises

Channel Width

(Kanalbredde) Kanalbredden i MHz, som bruges af det trådløse

netværk, vises

Wide Channel

(Bredkanal) Bredkanalen vises, afhængigt af kanalindstillingerne Hvis

du vælger Wide - 40MHz Channel (Bred – 40 MHz kanal) for routerens radiobånd eller

kanalbredden, er dette din primære Wireless-N-kanal

Standard Channel

(Standardkanal) Indstillingen (Standardkanal) vises Hvis du

vælger Wide - 40MHz Channel (Bred – 40 MHz kanal) for routerens radiobånd eller

kanalbredden, er standardkanalen din sekundære Wireless-N-kanal

Bit rate

(Bithastighed) Dataoverførselshastigheden vises

Signal

Signalstyrken i procent vises 100 % er den kraftigste signalstyrke, og 0 % er den

svageste

Security

(Sikkerhed) Sikkerhedsmetoden for det trådløse netværk vises

Fejlfinding

Linksys WES610N/WET610N

WES610N/WET610N

Computeren eller en anden kabelforbundet Ethernet-enhed kan ikke kommunikere

med den trådløse router.

Åbn broens browserbaserede hjælpeprogram

Kontroller, at netværksnavnet (SSID'et) på skærmbilledet

Basic Wireless Settings

(Grundlæggende trådløse indstillinger) svarer til navnet på det trådløse netværk

Kontroller, at sikkerhedsindstillingerne (WPA, WPA2 eller WEP) svarer til

sikkerhedsindstillingerne for det trådløse netværk

Skift broens IP-adresse.

Hvis broen har forbindelse til et netværk med en DHCP-server (sædvanligvis

netværksrouteren), får broen sin IP-adresse fra DHCP-serveren Hvis der ikke er nogen

DHCP-server, bruger broen den statiske IP-adresse

169.254.1.250

som standard

Hvis du ønsker, at broen altid skal bruge en statisk IP-adresse, skal du benytte følgende

fremgangsmåde:

Åbn broens browserbaserede hjælpeprogram

Klik på fanen

Network Setup

(Netværkskonfiguration)

Vælg

Static IP

(Statisk IP) i rullemenuen

Network Connection Type

(Netværksforbindelsestype)

Udfyld felterne

Static IP Address

(Statisk IP-adresse),

Subnet Mask

(Undernetmaske)

Default Gateway

(Standard-gateway)

Klik på

Save Settings

(Gem indstillinger)

En computer eller anden kabelforbundet Ethernet-enhed, som har forbindelse til

broen, kan ikke kommunikere med andre enheder, hvor den trådløse funktion er

aktiveret (f.eks. en computer eller printer).

Benyt følgende fremgangsmåde:

•

Kontroller, at den enhed, hvor den trådløse funktion er aktiveret, er på det samme

trådløse netværk som computeren eller den anden kabelforbundne Ethernet-

enhed, som har forbindelse til broen

•

Kontroller, at alle enheder på det trådløse netværk bruger det samme

netværksnavn (SSID)

•

Kontroller, at alle enheder er på det samme IP-netværk og bruger kompatible

IP-adresser

Adgangskoden accepteres ikke af det browserbaserede hjælpeprogram.

Benyt følgende fremgangsmåde:

•

Der skelnes mellem store og små bogstaver i adgangskoden Kontroller, at du

skriver bogstaverne korrekt med stort og småt, når du indtaster adgangskoden

•

Hvis du glemmer din adgangskode, kan du nulstille broen til

standardindstillingerne fra fabrikken

Tryk på

nulstillingsknappen

på broen, og og hold den inde i ca frem sekunder

Adgangskoden nulstilles til standardindstillingen

admin

Alle andre indstillinger

for broen nulstilles også til standardindstillingerne fra fabrikken Du kan få

adgang til det browserbaserede hjælpeprogram ved at skrive

admin

i feltet

Password

(Adgangskode)

De nye indstillinger vises ikke på skærmen, når du foretager ændringer via det

browserbaserede hjælpeprogram.

Klik på

refresh

(Opdater) i webbrowseren Benyt følgende fremgangsmåde, hvis de nye

indstillinger ikke vises:

Fjern strømadapteren fra broen

Vent fem sekunder, og slut derefter strømadapteren til broen igen

Klik på

refresh

(Opdater) i webbrowseren

INTErNETTET

Hvis dit spørgsmål ikke er angivet her, kan du finde flere oplysninger på

Linksys-webstedet på

Linksys.com/support

Fejlfinding

Specifikationer

Linksys WES610N/WET610N

WES610N

Model

WES610N

Standarder

IEEE 802 3u, 802 11g, 802 11b, 802 11a, 802 11n

Indikatorer

Strøm, Ethernet, Wi-Fi Protected Setup™,

Trådløs, individuelt Ethernet-link og aktivitet

Porte

Ethernet (4), Strøm

Knapper

Reset (Nulstil), Wi-Fi Protected Setup

Kabeltype

CAT5e

Antenner

3 (interne)

Antennestiktype

Ikke tilgængelig

Aftagelig (Ja/Nej)

Nej

Modulationer

802 11a: OFDM/BPSK, QPSK, 16-QAM, 64-QAM

802 11b: CCK/QPSK, BPSK

802 11g: OFDM/BPSK, QPSK, 16-QAM, 64-QAM

802 11n: OFDM/BPSK, QPSK, 16-QAM, 64-QAM

RF Pwr (EIRP) i dBm

802 11a: 15 dBm (typisk) ved 54 Mbps

802 11b: 19 dBm (typisk) ved 11 Mbps

802 11g: 16 dBm (typisk) ved 54 Mbps

802 11n (2,4 GHz): 18 dBm (typisk) ved MCS15

802 11n (5 GHz): 16 dBm (typisk) ved MCS15

Modtagefølsomhed

802 11a: -72 dBm (typisk) ved 54 Mbps

802 11b: -85 dBm (typisk) ved 11 Mbps

802 11g: -73 dBm (typisk) ved 54 Mbps

802 11n (20 MHz): -75 dBm (typisk) ved MCS15

802 11n (40 MHz): -69 dBm (typisk) ved MCS15

Antenneforstærkning i dBi

Trådløs sikkerhed

WEP, Wi-Fi Protected Access™ (WPA),

Wi-Fi Protected Access™ 2 (WPA2)

Sikkerhedsnøglebit

Op til 128-bit kryptering

miljø

Mål

6,97" x 5,04" x 2,68"

(177 x 128 x 68 mm)

Vægt

0,65 lb (295 g)

Certificering

FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi

(IEEE 802 11a/b/g/draft n), WPA2™,

Wi-Fi Protected Setup, WMM®

Strøm

12 V, 1 A

Driftstemperatur

32 til 104º F (0 til 40º C)

Opbevaringstemperatur

-4 til 140º F (-20 til 60º C)

Luftfugtighed ved drift

10 til 85 %, ingen kondensering

Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering

Specifikationer kan ændres uden varsel

Specifikationer

Linksys WES610N/WET610N

WET610N

Model

WET610N

Standarder

IEEE 802 3u, 802 11g, 802 11b, 802 11a, 802 11n

Indikatorer

Strøm, Ethernet, Wi-Fi Protected Setup™,

Wireless

Porte

Ethernet, Strøm

Knapper

Reset (Nulstil), Wi-Fi Protected Setup

Kabeltype

CAT5e

Antenner

3 (interne)

Antennestiktype

Ikke tilgængelig

Aftagelig (Ja/Nej)

Nej

Modulationer

802 11a: OFDM/BPSK, QPSK,

16-QAM, 64-QAM

802 11b: CCK/QPSK, BPSK

802 11g: OFDM/BPSK, QPSK,

16-QAM, 64-QAM

802 11n: OFDM/BPSK, QPSK,

16-QAM, 64-QAM

RF Pwr (EIRP) i dBm

802 11a: 15 dBm (typisk) ved 54 Mbps

802 11b: 18 dBm (typisk) ved 11 Mbps

802 11g: 16 dBm (typisk) ved 54 Mbps

802 11n: 12 dBm (typisk) ved 130 Mbps

(HT20), 270 Mbps (HT40)

Modtagefølsomhed

802 11a: -72 dBm (typisk) ved 54 Mbps

802 11b: -85 dBm (typisk) ved 11 Mbps

802 11g: -73 dBm (typisk) ved 54 Mbps

802 11n: -70 dBm (typisk) ved MCS15/2 4 GHz,

-69 dBm (typisk) ved MCS15/5 0 GHz

Antenneforstærkning i dBi

Trådløs sikkerhed

WEP, WPA (Wi-Fi Protected Access™),

WPA2 (Wi-Fi Protected Access™ 2)

Sikkerhedsnøglebit

Op til 128-bit kryptering

miljø

Mål

5,71" x 4,17" x 2,05"

(145 x 106 x 52 mm)

Vægt

5,61 oz (159 g)

Certificering

FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi

(IEEE 802 11a/b/g/draft n), WPA2™,

Wi-Fi Protected Setup, WMM®

Strøm

12 V, 1 A

Driftstemperatur

32 til 104º F (0 til 40º C)

Opbevaringstemperatur

-4 til 140º F (-20 til 60º C)

Luftfugtighed ved drift

10 til 85 %, ingen kondensering

Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering

Specifikationer kan ændres uden varsel

3425-01249

Cisco, Cisco-logoet og Linksys er varemærker eller registrerede varemærker tilhørende Cisco og/eller Ciscos tilknyttede virksomheder i USA og andre lande

En liste over Ciscos varemærker findes på www cisco com/go/trademarks Alle andre varemærker, som nævnes i dette dokument, tilhører de respektive ejere

Linksys.com/support
