GLOSSARY

5.1 Channel

5.1-multichannel encoding means, that 5 audio channels with full frequency response are

present (left, center, right, surround left, surround right) plus a subwoofer channel

(represented by the „.1”) providing deep humming frequencies you are used to know from

modern cinemas. Both Dolby Digital

(including AC3) and DTS

support 5.1-coding and –

decoding.

Aspect ratio: 4:3 and 16:9

Full Frame refers to programs developed for TV display with an aspect ratio of 4:3. Wide-

screen refers to programs developed for screens with an aspect ratio of 16:9.

If a widescreen program is displayed on a 4:3 screen, the picture will have black borders on

English

top and bottom.

A CD (Compact Disc) is a metal-coated plastic disc. It has a diameter of 12 cm and a thick-

ness of about 1,2 mm. It was developed by Sony and Philips in 1985. The advantages are

digital storage of music enabling very natural sound reproduction. Beyond this, the data is

stored more compact, the handling is easy. The long lifetime of the media and the fact that

usage does not decrease quality made the CD the ideal storage media.

In the meantime, 12 different storage media have been developed from the first CD. The

mostly used are CD-DA (Compact Disc - Digital Audio) , CD-ROM (Compact Disc - Read

Only Memory), and the DVD (Digital Versatile Disc). One can store about 74 to 80 minutes

of music on a CD (-DA). This is equal to 650 to 700 MB.

Signal transmission is performed touch less with a laser beam. The CD is being read from

the middle to the outer side. The data or music is recorded in a spiral from the middle to the

outer side.

A CD has pits and lands, the distance is about 1,6 mm. The laser light created by a laser

diode passes different mirrors and prisms and then is focused by a lens to a laser beam.

This laser beam scans the data spiral of the CD. On the pits, the laser beam is reflected in

another direction and is detected by a photocell. The photocell transmits the signal to a mi-

croprocessor, which converts the digital data to an audio signal. The rest is done by the

sound system.

CVBS

Composite Video Interface. The video signal is transmitted via a single signal line. CVBS

should only be used, if your playback device does not offer other interfaces for connection

with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all avail-

able interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS interface

can easily be identified from the yellow colour of the RCA jack.

Component-Signal

please refer to YUV

Contrast

Means the range of luminance between the brightest and the darkest pixel which can be

displayed.

40 HSD 2225

GLOSSARY

CVBS

Composite Video Interface. The video signal is transmitted via a single signal line. CVBS

should only be used, if your playback device does not offer other interfaces for connection

with you Xoro TV set, as CVBS due to technical reasons delivers worst quality of all avail-

able interfaces (please also refer to YUV, S-Video, SCART and RGB). The CVBS interface

can easily be identified from the yellow colour of the RCA jack.

Dolby Digital

5.1

English

Dolby Digital

5.1 is a system for transmission and storage of 5.1 channel sound on digital

media as DVD, digital TV and satellite transmission. Different from the codecs Dolby Sur-

round

and Pro Logic

who do not work with channel separation to encode the surround

sound in a stereo recording, Dolby Digital

is a discrete system where the different audio

channels keep completely separated during encoding and decoding. Dolby Digital 5.1 is

industry standard for coding of DVD movies with surround sound.

DSP

Digital Signal Processor. Microprocessor for digital processing of signals. Virtual Surround

for example is created with a DSP.

DTS

is a coding standard similar to Dolby Digital

. DTS Digital Surround

is a multichannel

surround system from Digital Theater Systems. Similar to Dolby Digital

it uses up to 5.1

channels. Different from Dolby, the data rate can be far above 1 Mbit/sec so the sound is not

compresses as strong as in Dolby Digital

resulting in a higher sound quality.

The frequency range is from 20Hz to 20kHz at 20Bit, but the subwoofer channels only trans-

mits frequencies below 80Hz. The coding system also is called CAC.

DVD

The DVD (Digital Versatile Disk) was introduced in 1995 and is a storage media with a large

capacity.

While a standard CD can store 650 MB of data, the DVD can store up to 9 GB. Especially

when it comes to video playback, a large storage capacity is important. Beyond its high

capacity, the consumer enjoys high quality video and audio. A DVD can store up to 8 differ-

ent audio streams, so in best case, the movie can be watched in 8 different languages.

GUI

Graphic User Interface. See OSD.

HDCD

Pacific Microsonics has developed a digital audio technology using the full potential of a CD.

The HDCD process (High Definition Compatible Digital) is a patented coding and decoding

process transporting the complete details of a high resolution “master recording” to a CD.

There were several attempts to improve the sound quality of CD’s, but none which could be

compared to HDCD process.

HSD 2225 41

GLOSSARY

Hosiden-connector

4-pin connector for S-Video connections.

Interlaced

The picture is created by writing two half pictures with a 1 line set-off on the screen. This is

standard on conventional 50 Hz TV sets.

JPEG CD

On a JPEG-CD are the picture in JPEG format with support of different resolutions which are

stored on a CD-R, CD-RW, DVD-R, DVD-RW, DVD+R or DVD+RW. Please creates the disc

by burning only in a single-session mode.

English

LPCM

LPCM stands for: Linear Pulse Code Modulation.

Digital, uncompressed audio recording. Standard on Audio-CDs.

MP3

MPEG 1 Layer 3 Codec, or short MP3, was developed in 1987 by Fraunhofer Institut für

Integrierte Schaltungen and was a revolution in audio compression. In 1992 it became part

of MPEG-1 video format. As MP3 offered high quality audio at incredible small file size, it

became an won standard. With this codec one can compress audio files to about 1 MB /

minute.

MPEG-4

MPEG-4 is a standard used primarily to compress audio and video (AV) digital data. Intro-

duced in late 1998, it is the designation for a group of audio and video coding standards and

related technology agreed upon by the ISO/IEC Moving Picture Experts Group (MPEG). The

uses for the MPEG-4 standard are web (streaming media) and CD distribution, conversation

(videophone), and broadcast television, all of which benefit from compressing the AV stream.

MPEG-4 absorbs many of the features of MPEG-1 and MPEG-2 and other related stan-

dards.

By MPEG-4 could be used a lot of different audio compression method. Most popular are

MP3 and AC3.

NTSC

Widespread TV standard, especially in US and Asia. 525 (480 viewable) Lines and 60 Hz

refresh rate. Describes the way the video information (brightness, colour, refresh rate etc.) is

transmitted. Within Europe, this video standard only appears on imported media (like US

DVDs).

OSD

The OSD (On Screen Display) is all the menus and options shown on the screen.

42 HSD 2225

GLOSSARY

PAL

European TV standard. PAL stands for Phase Alternation Line; refresh rate: 50 Hz, Resolu-

tion: 625 Lines, 576 visible lines. Describes the way the video information (brightness, col-

our, refresh rate etc.) is transmitted.

PBC

PBC stands for playback control. This function can be used to show a menu on Video CD’s

(if contained on the VCD). One can move in this menu with the arrow keys and select the

English

desired function with “enter”.

Pro Logic

Dolby Pro Logic

is a matrix decoder for decoding the four surround sound channels con-

tained in the stereo track of Dolby Surround

encoded programs (e.g. VHS movies or TV

shows). Dolby Surround is a matrix coding system mixing four channels (left, center, right,

surround) to a stereo track. A Pro Logic decoder separates these four channels during play-

back. Without Pro Logic decoder, the program only has stereo sound

Progressive Scan

Progressive Scan writes a whole picture in one step, while the normal interlaced TV-picture

is composed of two half pictures. It delivers a significally enhanced picture, especially when

used on vide beamers, PC monitors or LCD TV.

RGB

Red Green Blue. Describes the way of transmission and display of video signals. The three

in TV systems used colours red, green and blue are transmitted separately. When used for

connection between playback device and TV set, it delivers a quality similar to

YUV.

S/PDIF

S/PDIF (Sony/Philips Digital Interface) is a digital transmission standard for audio data.

S/PDIF can transmit audio files from one source to another without having to leave the digi-

tal transmission which would result in worse quality.

S-Video

Describes the way video signals are transmitted. With S-Video, luminance and color infor-

mation are transmitted separately. S-Video interface can easily be identified by its 4-ports in

a round connector.

Super Video CD (SVCD)

SVCD stands for Super Video CD. SVCD’s are very similar to VCD’s, one can store 35 – 60

minutes of high quality video with up to 2 Stereo audio tracks and 4 different subtitles.

HSD 2225 43

GLOSSARY

Video CD(VCD)

VCD stands for "Video Compact Disc". VCD’s are similar to normal CDs. They contain mov-

ies with sound. A VCD can store 74 to 80 minutes of video with stereo sound. For the stor-

age of audio and video, MPEG-1 is used.

YPbPr / YUV

Video signal with separated transmission of colour and brightness information. Similar to

RGB, the signal is transmitted via tree separate RCA cables. Also called Component Signal.

YUV delivers best signal quality available with analogue signal transmission

English

44 HSD 2225

СОДЕРЖАНИЕ

МАРКИРОВКА И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ...............................................................4

Маркировка безопасности........................................................................................................ 4

Основные требования безопасности..................................................................................... 4

ИСПОЛЬЗОВАНИЕ ДИСКОВ .................................................................................................6

Правила работы с дисками ...................................................................................................... 6

Чистка.......................................................................................................................................... 6

Хранение .................................................................................................................................... 6

КОМПЛЕКТАЦИЯ ...................................................................................................................7

ОСНОВНЫЕ ОСОБЕННОСТИ.................................................................................................7

БЫСТРЫЙ ЗАПУСК................................................................................................................8

КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ НА КОРПУСЕ УСТРОЙСТВА.............................9

Фронтальная панель................................................................................................................. 9

Русский

Тыловая панель........................................................................................................................ 9

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ ......................................................................10

Видеовыходы .................................................................................................................13

Аудио выходы ................................................................................................................12

ПУЛЬТ ДИСТАНЦИОННОГО УПРАЛЕНИЯ (ПДУ) ............................................................... 13

Подготовка ПДУ к

работе ...............................................................................................13

Правила использования ПДУ ......................................................................................13

Расположение кнопок на ПДУ ............................................................................................. 14

ОСНОВНЫЕ ОПЕРАЦИИ С DVD ПРОИГРЫВАТЕЛЕМ .................................................15

Как начать воспроизведение из меню диска.................................................................15

Как временно приостановить воспроизведение ...........................................................15

Как полностью остановить воспроизведение ...............................................................15

Возобновление воспроизведения после остановки .....................................................15

Ускоренное воспроизведение .......................................................................................15

Покадровое воспроизведение .......................................................................................16

Как изменить ракурс ......................................................................................................16

Как изменить язык воспроизведения.............................................................................16

Глава/Трек......................................................................................................................16

Повтор ............................................................................................................................17

Как повторить определенный сегмент диска ................................................................ 17

Регулировка

звука.......................................................................................................... 17

Масштабирование .........................................................................................................18

Просмотр информации о воспроизводимом диске....................................................... 18

Воспроизведение с конкретной точки на диске............................................................. 19

Выбор языка субтитров ................................................................................................. 19

Прогрессивное сканирование........................................................................................19

USB.................................................................................................................................19

2 HSD 2225

СОДЕРЖАНИЕ

Замедленное воспроизведение ....................................................................................20

Отключение звука ..........................................................................................................20

PBC (Управление воспроизведением) ..........................................................................20

Отмена ошибочно введенного номера..........................................................................20

Воспроизведение в случайной последовательности....................................................20

Воспроизведение в заданной последовательности .....................................................21

Выбор режима звука ......................................................................................................21

Воспроизведение JPEG файлов ...................................................................................22

Воспроизведение музыкальных файлов.......................................................................24

Воспроизведение файлов MPEG-1, MPEG-2 и MPEG-4...............................................25

Воспроизведение c USB накопителя.............................................................................27

НАСТРОЙКА DVD ПРИГРЫВАТЕЛЯ ..................................................................................28

Русский

Основные настройки.................................................................................................................. 28

Язык меню настроек .......................................................................................................28

Формат экрана.................................................................................................................28

Пиктограмма ракурсов ...................................................................................................29

Скрытые субтитры ..........................................................................................................29

Экранная заставка ..........................................................................................................29

Воспроизведение HDCD................................................................................................29

Шрифт субтитров ............................................................................................................29

Настройки звука ....................................................................................................................... 30

Настройка громкоговорителей......................................................................................30

Микширование.................................................................................................................30

Настройка цифрового аудио выхода ...........................................................................30

Настройки Dolby Digital............................................................................................................ 31

Двойное моно...................................................................................................................31

Динамический диапазон ................................................................................................31

Настройки видео...................................................................................................................... 32

Тип видеовыхода ............................................................................................................32

Прогрессивная развертка ..............................................................................................32

Резкость............................................................................................................................32

Яркость, Контрастность..................................................................................................32

Настройка параметров, используемых по умолчанию........................................................33

Система цветности...................................................................................... 33

Параметры языковых настроек ................................................................ 33

Заводские настройки ................................................................................... 33

Родительский контроль................................................................................ 34

Пароль доступа........................................................................................... 34

НЕИСПРАВНОСТИ DVD ПРОГРЫВАТЕЛЯ И СПОСОБЫ ИХ УСТРАНЕНИЯ.............35

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................................................37

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ.....................................................................................38

HSD 2225 3

МАРКИРОВКА И ТРЕБОВАНИЯ

БЕЗОПАСЕНОСТИ

Маркировка безопасности

Предостережение: Во избежание риска возникновения пожара или удара

электрическим током не допускайте использование этого устройства под дождем или в

сыром месте; не вскрывайте корпус прибора: во внутренних схемах устройства

присутствует опасное напряжение. Любые операции по разборке устройства должен

производить только квалифицированный специалист сервисного центра.

Русский

Внимание: DVD проигрыватель содержит лазерную систему. Чтобы

предотвратить

прямое попадание на Вас лазерного луча, не вскрывайте корпус прибора. Видимая

лазерная радиация присутствует, только когда корпус открыт. Не вглядывайтесь

пристально в луч лазера. Кроме того, применение регулировок, настроек или

выполнение операций, отличных от тех, которые описаны в руководстве, может

привести к опасному радиационному воздействию.

Не допускайте попадания лазерным

лучом в глаза.

Внимательно прочтите руководство по эксплуатации и сохраните его для будущих

справок. В случае возникновения ситуаций, которые приводят к необходимости

технического обслуживания устройства, пожалуйста, свяжитесь с авторизованным

сервисным центром.

Основные требования безопасности

4 HSD 2225

МАРКИРОВКА И ТРЕБОВАНИЯ

БЕЗОПАСЕНОСТИ

Основные требования безопасности

Русский

HSD 2225 5

ИСПОЛЬЗОВАНИЕ ДИСКОВ

Эта страница содержит полезную информацию относительно обращения

с дисками, используемыми в этом проигрывателе.

Правила работы с дисками.

• Не прикасайтесь к проигрываемой стороне диска.

• Не прикрепляйте бумагу или липкую ленту к дискам.

• Ничего не приклеивайте и не пишите на поверхности диска. Предохраняйте

диск от следов пальцев.

• Всегда берите диск за центр и края.

Чистка.

• Следы пальцев и загрязнения на диске могут стать причиной ухудшения

изображения и/или звука. Протрите диск от центра к краям при помощи

Русский

мягкой ткани. Всегда держите диск чистым.

• Если Вы не можете стереть загрязнение с диска, легкими

движениями протрите его слегка увлажненной мягкой тканью и

напоследок протрите сухой.

• Не используйте любой тип растворителя, например: растворители красок,

бензол, серийно выпускаемые очистители или спрей-антистатик для

виниловых покрытий.

Хранение.

• Не храните диски в местах прямого попадания солнечных лучей или

вблизи источников тепла.

• Не храните диски в местах повышенной влажности и повышенного

содержания пыли.

• Храните диски в вертикальном положении в коробке. Складирование

или размещение различных предметов на диски, когда они находятся не

в коробке, может привести к их деформации.

6 HSD 2225

КОМПЛЕКТАЦИЯ

При распаковке устройства, пожалуйста, убедитесь, что присутствуют следующие

аксессуары:

• HSD 2225

• Пульт дистанционного управления

• Батарейки для ПДУ

• Инструкция пользователя

• Гарантийный талон

Примечание:

• Если какие-то из аксессуаров отсутствуют, пожалуйста, сразу же обратитесь

к дилеру.

Русский

• Сохраняйте упаковку, она может Вам понадобиться в будущем при

транспортировке плеера.

• Всегда транспортируйте или храните проигрыватель в его оригинальной

упаковке.

• Не меняйте и не модифицируйте детали проигрывателя или его аксессуары.

Основные особенности

• MPEG-4 DVD проигрыватель

• USB разъем на передней панели

• Видеовыход SCART с RGB

• Видеовыход YPbPr RCA

• Композитный видеовыход CVBS

• S-Video видеовыход

• Коаксиальный цифровой аудио выход

• Оптический цифровой аудио выход

• Стерео аудио выход

HSD 2225 7

БЫСТРЫЙ ЗАПУСК

1. Подсоедините адаптер питания (поставляется с проигрывателем) к разъему на

корпусе устройства и к розетке электропитания.

2. Нажмите кнопку POWER (кнопка 7 на рисунке).

3. Нажмите кнопку OPEN/CLOSE (кнопка 3 на рисунке).

4. Вставьте DVD диск в загрузчик дисков (устройство 1 на рисунке). Выровняйте

центр DVD диска с центром поддона загрузчика дисков.

5. Затем нажмите кнопку OPEN/CLOSE еще

раз (кнопка 3 на рисунке)

6. Большинство дисков, установленных в поддон, начинают воспроизводиться

проигрывателем автоматически. Если этого не произошло, то нажмите кнопку

PLAY (кнопка 4 на рисунке).

7. Для остановки воспроизведения нажмите кнопку STOP (кнопка 5 на рисунке).

8. Если Вы хотите воспроизвести файлы, хранящиеся на USB накопителе,

вставьте USB накопитель в соответствующий USB разъем на фронтальной

панели

проигрывателя (разъем 8 на рисунке). Для активации USB порта

нажмите кнопку USB и в появившемся на экране меню выбора источника

воспроизведения выберите при помощи кнопок ▲ и ▼ пункт “USB

” и нажмите

Русский

кнопку ENTER для подтверждения своего выбора.

9. Чтобы отключить питание устройства и перевести его в режим

энергосбережения (Stand-By), нажмите кнопку POWER на ПДУ.

10. Чтобы полностью выключить устройство, нажмите кнопку POWER (кнопка 7 на

рисунке).

Примечание:

• Перед тем как Вы вставите вилку шнура электропитания в розетку

переменного тока, пожалуйста, проверьте, все

ли соединения произведены

должным образом. Аккуратно вставьте вилку шнура электропитания в

розетку.

• При начальном подсоединении устройства к электропитанию мгновенная

электрическая волна может стать причиной помех для других электронных

приборов, подсоединенных к той же электрической цепи. В таком случае

подсоедините устройство к розетке другого электрического контура.

• При воспроизведении информации через разъем

USB, пожалуйста, используйте

только USB-флеш накопители.

8 HSD 2225

КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ НА

КОРПУСЕ УСТРОЙСТВА

Фронтальная панель

1. Загрузчик дисков

2. Инфракрасный сенсор

3. Кнопка OPEN/CLOSE - управление загрузчиком дисков

Русский

4. Кнопка PLAY/PAUSE - начало воспроизведения и пауза

5. Кнопка STOP - остановка воспроизведения

6. Кнопка USB

7. Кнопка POWER - включение/выключение электропитания

8. Разъем USB

Тыловая панель

1. Разъем Y компонентного видео выхода

2. Разъем Pb/Cb компонентного видео выхода

3. Разъем Pr/Cr компонентного видео выхода

4. Композитный видеовыход (CVBS)

5. Левый (L)

канал стерео выхода

6. Правый (R) канал стерео выхода

7. Коаксиальный цифровой аудио выход (COAXIAL)

8. S-VIDEO видеовыход

9. Оптический цифровой аудио выход (SPDIF)

10. Видео/аудио выход SCART

HSD 2225 9

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Видео выходы

Подсоединение с помощью композитного видеокабеля (CVBS)

Композитный видеокабель (CVBS) передает сигналы яркости (Y-сигнал) и цвета (C-

сигнал) комбинированным способом. Вам следует использовать это подсоединение

только в том случае, если подключаемое устройство воспроизведения не располагает

другими интерфейсами. Вставьте кабель в видеоразъем (CVBS) на тыловой панели

проигрывателя. Другой конец кабеля должен быть подключен к входному

видеоразъему на устройстве воспроизведения (обычно он

маркирован как “VIDEO IN”

или “AV IN”. Пожалуйста, уточните это в пользовательской инструкции к

подключаемому устройству). Поскольку на видеоразъем CVBS не передается звук, Вы

также должны подключить кабель для передачи аудио сигналов.

Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем

L/R AUDIO OUT на тыловой панели проигрывателя и другой его конец во входной

аудио разъем (обычно

белый/красный) на устройстве отображения (обычно

маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской

инструкции к подключаемому устройству). Включите устройство отображения

(телевизор) и выберите соответствующий видео вход в качестве источника сигнала

Русский

или соответствующий номер канала. За уточнением номера канала и выбора входа,

пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому

устройству.

Подсоединение с помощью SCART кабеля

SCART или Euro AV кабель является универсальным подсоединением для передачи

сигналов изображения, звука и управления. Вставьте кабель в разъем SCART на

тыловой панели проигрывателя и в разъем SCART IN на тыловой панели устройства

отображения (телевизора). Пожалуйста, уточните это в пользовательской инструкции к

подключаемому устройству. Включите устройство отображения (телевизор) и

выберите SCART вход или соответствующий номер канала. За

уточнением номера

канала и выбора входа, пожалуйста, также обращайтесь к пользовательской

инструкции к подключаемому устройству.

Примечание:

SCART интерфейс Вашего проигрывателя поддерживает режим RGB. В режиме

RGB качество изображения гораздо лучше, чем в стандартном SCART режиме. Вы

можете активировать режим RGB на странице видео установок Вашего

проигрывателя. Вы можете использовать этот режим только в том

случае, если

Ваше устройство отображения (телевизор) тоже его поддерживает. Иначе

использование режима RGB повлечет искажение цветного изображения.

Пожалуйста, уточните это в пользовательской инструкции к подключаемому

устройству.

10 HSD 2225

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Видео выходы

Подсоединение с помощью S-Video кабеля

S-Video (S-VHS) кабель передает сигналы яркости (Y-сигнал) и цвета (C-сигналl)

раздельно. Этот тип подсоединения предлагает лучшее качество изображения, чем

подсоединение CVBS. Вставьте кабель в разъем S-VIDEO на тыловой панели Вашего

проигрывателя. Другой конец кабеля должен быть подсоединен к входному разъему

S-VIDEO на устройстве отображения (обычно маркирован “S-VIDEO IN” или “SVHS IN”.

Пожалуйста, уточните это в пользовательской инструкции к

подключаемому

устройству). Поскольку на видео разъем S-VIDEO не передается звук, Вы также

должны подключить кабель для передачи аудио сигналов.

Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем

L/R AUDIO OUT на тыловой панели проигрывателя и другой конец его во входной

аудиоразъем (обычно белый/красный) на устройстве отображения (обычно

маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните

это в пользовательской

Русский

инструкции к подключаемому устройству). Включите устройство отображения

(телевизор) и выберите соответствующий видеовход в качестве источника сигнала

или соответствующий номер канала. За уточнением номера канала и выбора входа,

пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому

устройству.

Подсоединение с помощью компонентного YUV (Y Pb Pr) кабеля

YUV (Y Pb Pr) - это технология раздельной передачи информации о цвете и яркости.

Сигналы передаются по 3 отдельным кабелям RCA. Это подсоединение позволяет

получить лучшее качество изображения при передаче аналогового сигнала. Вставьте

три RCA кабеля в разъемы Y, Pb, и Pr на тыловой панели Вашего проигрывателя. Вы

можете легко определить разъемы по их красному, зеленому и синему цвету. Другие

концы

кабелей должен быть подключены к входным видеоразъемам Y, Pb и Pr на

устройстве отображения (обычно они маркированы как „Y Pb Pr“ or „HDTV IN“.

Пожалуйста, уточните это в пользовательской инструкции к подключаемому

устройству). Поскольку на видеоразъемы YUV не передается звук, Вы также должны

подключить кабель для передачи аудио сигналов.

Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем

L/R AUDIO OUT на

тыловой панели проигрывателя и другой конец его во входной

аудиоразъем (обычно белый/красный) на устройстве отображения (обычно

маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской

инструкции к подключаемому устройству). Включите устройство отображения

(телевизор) и выберите соответствующий видеовход в качестве источника сигнала

или соответствующий номер канала. За уточнением номера канала и выбора

входа,

пожалуйста, также обращайтесь к пользовательской инструкции к подключаемому

устройству.

Примечание:

Обращайте внимание на цветовые кодировки трех разъемов, когда Вы

устанавливаете подсоединение. Если цветовая маркировка не подобрана

правильно, то это приведет либо к отсутствию изображения, либо к искажению

цветного изображения.

HSD 2225 11

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Аудио выходы

Коаксиальный цифровой выход

Проигрыватель содержит Dolby Digital или MPEG2 стерео декодер. Это позволяет ему

воспроизводить DVD, записанные с использованием аудио форматов Dolby Digital,

MPEG1/2 или Linear PCM без внешней поддержки декодера. Для получения

многоканального звука вы можете подключить Ваш плеер к аудио усилителю с

цифровым входом.

Спецификации "SPDIF" разрешают применение разных типов кабелей и разъемов,

которые должны соответствовать используемым устройствам. Ключевыми словами

для

электрического типа кабеля являются "коаксиальный" и "RCA разъем." Другой тип

кабеля называется "оптический" и часто обозначается словом "TOSLINK".

Пожалуйста, соедините DVD проигрыватель с аудио-видео усилителем при помощи

коаксиального кабеля, обычно окрашенного в оранжевый цвет, и используя

оранжевый RCA разъем на DVD проигрывателе.

1. Вставьте конец кабеля для аудиоподключения в оранжевый разъем на тыловой

панели устройства

, на котором стоит маркировка “COAXIAL” (коаксиальный). Или

вставьте оптический кабель в черный четырехугольный разъем на тыловой панели

Русский

устройства, на котором стоит маркировка “OPTICAL”.

2. Вставьте другой конец кабеля для аудиоподключения в соответствующий разъем

на тыловой панели воспроизводящего устройства или усилителя.

3. Выберите на усилителе соответствующий вход (коаксиальный или оптический).

Примечание:

1. Этот кабель

не входит в комплект поставки.

2. После осуществления всех подсоединений выберите правильные

аудиоустановки для проигрывателя в соответствии с требованиями Вашей

аудиосистемы.

3. Если тип подсоединенного громкоговорителя не соответствует частотам,

записанным на диске в формате MPEG-2 или Linear PCM, звук не будет

воспроизводиться по всем каналам, а только по 2 каналам, даже если

подсоединены фронтальные и центральный

громкоговорители.

При воспроизведении DVD дисков, записанных в формате Dolby digital, MPEG audio

или других форматах, соответствующий цифровой аудио поток подается на разъем

коаксиального цифрового аудио выхода проигрывателя. Если проигрыватель

подсоединен к внешнему декодеру или усилителю, то он порадует Вас качеством

звучания домашнего кинотеатра.

Предостережения, касающиеся разъема коаксиального цифрового аудио выхода:

Не подсоединяйте усилитель к разъему

коаксиального цифрового аудио выхода, если

он не имеет встроенного Dolby digital или MPEG аудио декодера. Иначе это может

быть вредным для Ваших ушей и может представлять опасность для

громкоговорителей.

Аналоговый стерео выход

Вставьте один конец поставляемого RCA аудио кабеля в белый/красный RCA разъем

L/R AUDIO OUT на тыловой панели проигрывателя и другой его конец во входной

аудиоразъем (обычно белый/красный) на устройстве отображения (обычно

маркирован “AUDIO IN” или “AV IN”. Пожалуйста, уточните это в пользовательской

инструкции к усилителю). Включите усилитель и выберите вход AUX или Stereo.

12 HSD 2225

ПУЛЬТ ДИСТАНЦИОННОГО

Подготовка ПДУ к работе

Правила использования ПДУ

Установка элементов питания.

Направьте ПДУ на ИК-сенсор

проигрывателя (расположен на

передней панели) и нажмите кнопку,

соответствующую необходимой

команде.

Расстояние между ПДУ и

проигрывателем должно

быть не более 7м.

Русский

Эффективный угол «обзора» ИК-сенсора

плеера ±30°

Примечания по использованию

батареек:

Несоблюдение перечисленных ниже

указаний может привести к утечке

электролита и коррозии батареек:

• При установке батареек соблюдайте

полярность.

• Устанавливаемые батарейки должны

быть одного и того же типа.

• Во время длительных перерывов в

использовании ПДУ вынимайте из

него батарейки.

• При неправильной работе ПДУ

замените батарейки.

Примечания:

• В случае утечки электролита

• Направляйте ПДУ на ИК-сенсор,

протрите батарейный отсек и

расположенный на фронтальной

установите новые батарейки.

панели DVD проигрывателя.

• При утилизации батареек

• Не роняйте ПДУ.

соблюдайте установленные правила.

• Оберегайте ПДУ от попадания

жидкости.

• Не разбирайте ПДУ.

HSD 2225 13

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. POWER: режим ожидания

2. R/L: выбор режима звучания

3. PROG: программирование последовательности

воспроизведения

4. А-В: выбор и повторное воспроизведение

фрагмента записи от точки А до точки В

5. REPEAT: повторное воспроизведение

6. CLEAR: отмена ошибочно набранного номера

7. MENU: экранное меню диска

8. TITLE: оглавление фильма (меню разделов)

9. ▲: перемещение курсора вверх

10. ◄: перемещение курсора влево

11. SETUP: вызов меню настроек проигрывателя

12. FBW: ускоренное воспроизведение в обратном

направлении

13. FWD: ускоренное воспроизведение в прямом

направлении

Русский

14. STEP: переход к следующему кадру

15. ZOOM: масштабирование изображения на

экране

16. RETURN: возврат

17. RESUME: продолжение воспроизведения с

момента, на котором воспроизведение было

приостановлено

18. USB: выбор источника видеосигнала (USB/DVD)

19. MUTE: отключение звука

20. OPEN/CLOSE: открыть/закрыть загрузчик дисков

21. 0-9, +10: числовые кнопки

22. SUBTITLE: выбор языка субтитров к фильму на

диске

23. AUDIO: выбор звуковой дорожки

24. ANGLE: выбор ракурса съемки

25. ► : перемещение курсора вправо

26. ENTER: подтверждение выбора

27. ▼: перемещение курсора вниз

28. SEARCH: переход к произвольному разделу

фильма

29. OSD: вывод на экран информации о

воспроизведении

30. PLAY/PAUSE: начало воспроизведения диска

31. PREV: переход к предыдущей записи

32. NEXT: переход к следующей записи

33. STOP: остановка воспроизведения диска

34. P-SCAN: выбор прогрессивной развертки

35. PBC: управление воспроизведением

36. N/P

37. SLOW: замедленное воспроизведение

38. VOLUME+ : увеличение общей громкости

39. VOLUME-: уменьшение общей громкости

14 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Как начать воспроизведение из меню диска

Глава - это, как правило, определенный сегмент DVD

диска. Например, основные сцены фильма могут быть в

главе 1, описание создания фильма - в главе 2,

интервью с актерами - в главе 3. Каждой главе

присваивается соответствующий номер, позволяющий

Вам легко его выбрать.

1. Для открытия меню диска нажмите кнопку TITLE или

MENU.

2. Используйте кнопки управления курсором или

цифровые кнопки для выбора требуемой главы.

3. Нажмите кнопку ENTER или кнопку PLAY.

4. DVD проигрыватель начнет воспроизведение с

Русский

выбранной главы.

Примечание:

Для выбора главы Вы можете ввести её номер.

Как временно приостановить воспроизведение

Нажмите кнопку PLAY/PAUSE во время воспроизведения для его временной

остановки. Для возобновления воспроизведения нажмите кнопку PLAY/PAUSE еще

Как полностью остановить воспроизведение

раз.

Нажмите кнопку STOP. Проигрыватель войдет

в состояние ожидания. Повторное

Возобновление воспроизведения с точки остановки

нажатие кнопки STOP вызовет полную остановку проигрывателя.

Нажмите кнопку RESUME для возобновления воспроизведения с той точки, где оно

Ускоренное воспроизведение

было прервано нажатием кнопки STOP.

Нажмите кнопку ◄◄(FBW) или ►► (FFW) на ПДУ во время воспроизведения и

проигрыватель HSD 2225 изменит скорость воспроизведения. Скорость

воспроизведения станет вдвое быстрее по отношению

к нормальной. Скорость

воспроизведения будет меняться при каждом нажатии кнопок FBW или FFW в

следующем порядке:

Нормальная скорость —> x2 —> x4 —> x8 —> x16 —> x32 —> Нормальная скорость

Примечание:

Эта функция поддерживается не всеми DVD дисками.

HSD 2225 15

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Покадровое воспроизведение

Нажмите кнопку STEP. Проигрыватель войдет в состояние ожидания. При повторном

нажатии кнопки STEP проигрыватель отобразит на экране следующий кадр. При

каждом следующем нажатии кнопки STEP проигрыватель будет отображать на экране

кадр за кадром.

Для возврата к режиму нормального воспроизведения нажмите кнопку PLAY.

Как изменить ракурс

Нажмите кнопку ANGLE во время воспроизведения сцены, записанной с

разных

ракурсов.

Вы можете использовать кнопку ANGLE только в тех случаях, когда на экране

появляется пиктограмма ракурса. Нажмите цифровую кнопку , соответствующую

желаемому ракурсу.

Русский

Примечание:

Эта функция поддерживается не всеми DVD дисками.

Как изменить язык воспроизведения

Нажмите кнопку AUDIO несколько раз во время воспроизведения для выбора

требуемой звуковой дорожки.

При воспроизведении дисков Video-DVD или MPEG-4 с

мультиязыковой поддержкой

Вы можете изменять язык воспроизведения.

Сцена / Трек

Сцена - это сегмент главы, такой, например, как сцена фильма или одно из целой

серии интервью. Каждой сцене соответствует определенный номер, позволяющий Вам

получить доступ к желаемой сцене. На некоторых дисках сцены могут отсутствовать.

Если глава диска содержит более, чем одну сцену, или диск содержит

более, чем один

трек, то Вы можете перейти к другой сцене/треку следующим образом:

1. Нажмите кнопку NEXT коротким нажатием во время воспроизведения, чтобы

перейти к следующей (или предыдущей) сцене/треку, или кнопку PREV для

возврата на начало текущей сцены/трека.

2. Дважды нажмите кнопку PREV для перехода назад к предыдущей

сцене/треку.

3. Для непосредственного перехода к любой сцене во время DVD воспроизведения

введите номер сцены/трека при помощи цифровых кнопок.

16 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Повтор

Вы можете повторно воспроизвести главу/сцену/весь диск/трек диска. Нажмите кнопку

REPEAT во время воспроизведения, чтобы выбрать желаемый режим повтора. В

зависимости от типа диска (Video-DVD, VCD или диск с файлами данных) Вы можете

выбирать разные режимы повтора.

DVD видеодиски - "Repeat Chapter / Title / All / Off" (повтор сцены/главы/диска/

выключено)

“Chapter” (Сцена): повтор текущей сцены.

“Title” (

Глава): повтор текущей главы.

“All” (Все): повтор всех треков на диске.

“Off” (Выключено): отключить режим повтора.

VCD, MPEG-4, MPEG-1, MPEG-2, JPEG диски - "Repeat Track / All / Off" (повтор трека/

Русский

диска/выключено)

“Track” (Трек): повтор текущего трека.

“All” (Все): повтор всех треков на диске.

“Off” (Выключено): отключить режим повтора.

Аудиодиск - Track / Folder / All / Off (повтор трека/папки/диска/выключено)

“Track” (Трек): повтор текущего трека.

“Folder” (Папка):

повтор текущей папки.

“All” (Все): повтор всех треков на диске.

“Off” (Выключено): отключить режим повтора.

Примечание:

1. Чтобы использовать функцию повтора для VCD дисков, поддерживающих

режим PBC, Вы должны отключить режим PBC.

2. При однократном нажатии во время воспроизведения одной из кнопок PREV/

NEXT функция повтора будет отключена.

Как повторить определенный сегмент диска

Для повтора определенного сегмента Вы можете использовать функцию

повтора

между точками A-B. Эта функция запускается путем нажатия кнопки A-B.

1. Нажмите кнопку A-B в начале сегмента, который хотите повторно воспроизвести

(точка A).

2. Нажмите кнопку A-B еще раз в конце сегмента (точка B). DVD проигрыватель

автоматически вернется на точку A и начнет повторно воспроизводить выбранный

сегмент (AB).

3. Нажмите кнопку A-B еще раз для отключения функции повтора

между точками A-

B. DVD проигрыватель возобновит нормальное воспроизведение.

Регулировка звука

Для уменьшения громкости звука используйте кнопку VOLUME-. Для увеличения

громкости звука используйте кнопку VOLUME +.

HSD 2225 17

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Масштабирование

Эта функция DVD проигрывателя позволяет менять масштаб изображения. Нажмите

кнопку ZOOM во время нормального воспроизведения. Проигрыватель увеличит

изображение с фокусом в центре картинки. Нажатие кнопки ZOOM во время

воспроизведения в измененном масштабе вызовет повторное увеличение

изображения.

При каждом последующем нажатии кнопки ZOOM масштаб изображения изменяется в

следующей последовательности: Нормальный —> x2 —> x4 —> Нормальный

Примечание:

Просмотр информации о воспроизводимом диске

Русский

Эта функция поддерживается не всеми DVD дисками.

Проигрыватель позволяет при помощи нажатия кнопки OSD отобразить на экране

следующую информацию о воспроизводимом диске:

• Информация о главе. Например, воспроизводится

1-ая глава из 12.

• Информация о сценах. Например,

воспроизводится 6-ая сцена из 39.

• Title Elapsed - время, прошедшее с начала

воспроизведения главы.

• Title Remain - время, оставшееся до завершения

воспроизведения главы.

• Chapter Elapsed - время, прошедшее с начала

воспроизведения сцены.

• Chapter Remain - время, оставшееся до

завершения воспроизведения сцены.

При воспроизведении музыкального диска будет

отображаться следующая информация:

• Playing time - время, прошедшее с начала

воспроизведения.

• Total time - общее время воспроизведения.

• Active track - активный трек.

• Total tracks - общее количество треков на диске.

• Volume indicator - индикатор уровня громкости воспроизведения.

Примечание:

Нажмите кнопку OSD во время воспроизведения и соответствующая информация

отобразится на экране. Нажмите кнопку OSD повторно и информация исчезнет с

экрана.

18 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение с конкретной точки

Экранное меню обеспечивает удобный доступ к любой части диска. Чтобы

воспользоваться этой возможностью, сделайте следующее:

1. Выберите нужный Вам режим перехода к конкретной точке на диске путем

повторного нажатия кнопки SEARCH.

2. В зависимости от диска это может быть номер трека, главы или даже временная

точка, т.е. точка, расположенная через определенный

промежуток времени от

начала диска. Ввод числовых значений (номеров треков, глав, а также времени)

должен быть осуществлен с помощью цифровых кнопок. Через короткий

промежуток времени начинается воспроизведение с заданной точки.

Выбор языка субтитров

Для выбора языка субтитров из имеющихся на DVD диске используйте кнопку SUBTI-

Русский

TLE.

• Нажмите кнопку SUBTITLE во время воспроизведения.

• Нажимайте кнопку SUBTITLE во время воспроизведения до тех пор, пока субтитры

не исчезнут.

Прогрессивная развертка

Если Вы подсоединили проигрыватель к телевизору при помощи компонентного

кабеля с тремя штекерами, то Вы можете переключить видео выход проигрывателя с

режима “Interlaced” (чересстрочной развертки) в режим “Progressive” (прогрессивной

развертки), нажав кнопку P-SCAN.

Примечание:

При нажатии кнопки P-SCAN в

случае, если проигрыватель подключен к телевизору

при помощи другого типа кабеля, на экране могут появиться разнообразные

искажения. Для возврата к нормальному режиму воспроизведения нажмите кнопку

P-SCAN еще раз.

USB

Если Вы хотите воспроизвести на экране телевизора видео файлы, фотографии или

прослушать музыкальные файлы, хранящиеся на USB накопителе, вставьте его в

соответствующий USB разъем на

фронтальной панели проигрывателя. Для активации

USB порта нажмите кнопку USB, в появившемся на экране меню выбора источника

воспроизведения выберите при помощи кнопок ▲ и ▼ пункт “USB

” и нажмите кнопку

ENTER для подтверждения своего выбора.

Проигрыватель отобразит на экране список поддерживаемых файлов, которые

хранятся на USB накопителе.

Операции по управлению воспроизведением файлов, хранящихся на USB накопителе,

аналогичны операциям по управлению воспроизведением различных типов файлов

со стандартных дисков.

HSD 2225 19

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Замедленное воспроизведение

Диск может быть просмотрен в режиме замедленного воспроизведения. Нажмите

кнопку SLOW во время воспроизведения. Скорость воспроизведения будет меняться в

следующем порядке 1/2, 1/4, 1/8, 1/16 или 1/32 относительно нормальной скорости при

каждом последующем нажатии кнопки SLOW.

Примечание:

При ускоренном воспроизведении в прямом и обратном порядке и при замедленном

воспроизведении звук отключен.

Эта функция поддерживается не

всеми DVD дисками.

Отключение звука

Вы можете отключить звук, нажав кнопку MUTE. При нажатии кнопки MUTE на экране

появится пиктограмма выключенного звука. Для восстановления звука нажмите кнопку

MUTE еще раз.

Русский

PBC (Управление воспроизведением)

Диски формата Video CD (VCD) версии 2.0 поддерживают дополнительные функции

управления воспроизведением в режиме PBC. Этот режим позволяет Вам

интерактивно управлять воспроизведением при помощи различных меню, функций

поиска

и других подобных типично компьютерных операций. Кроме того, в режиме PBC

можно просматривать фотоснимки с высоким разрешением, если они содержатся на

диске. VCD диски, не поддерживающие функцию PBC (Версия 1.1), воспроизводятся

так же, как и обычные аудио CD диски.

Используйте кнопку MENU для того, чтобы активировать или деактивировать функцию

PBC для дисков VCD.

Отмена ошибочно набранного номера

Для отмены ошибочно набранного

номера в режиме программирования

последовательности воспроизведения или в режиме перехода к конкретной точке на

диске нажмите кнопку CLEAR.

20 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

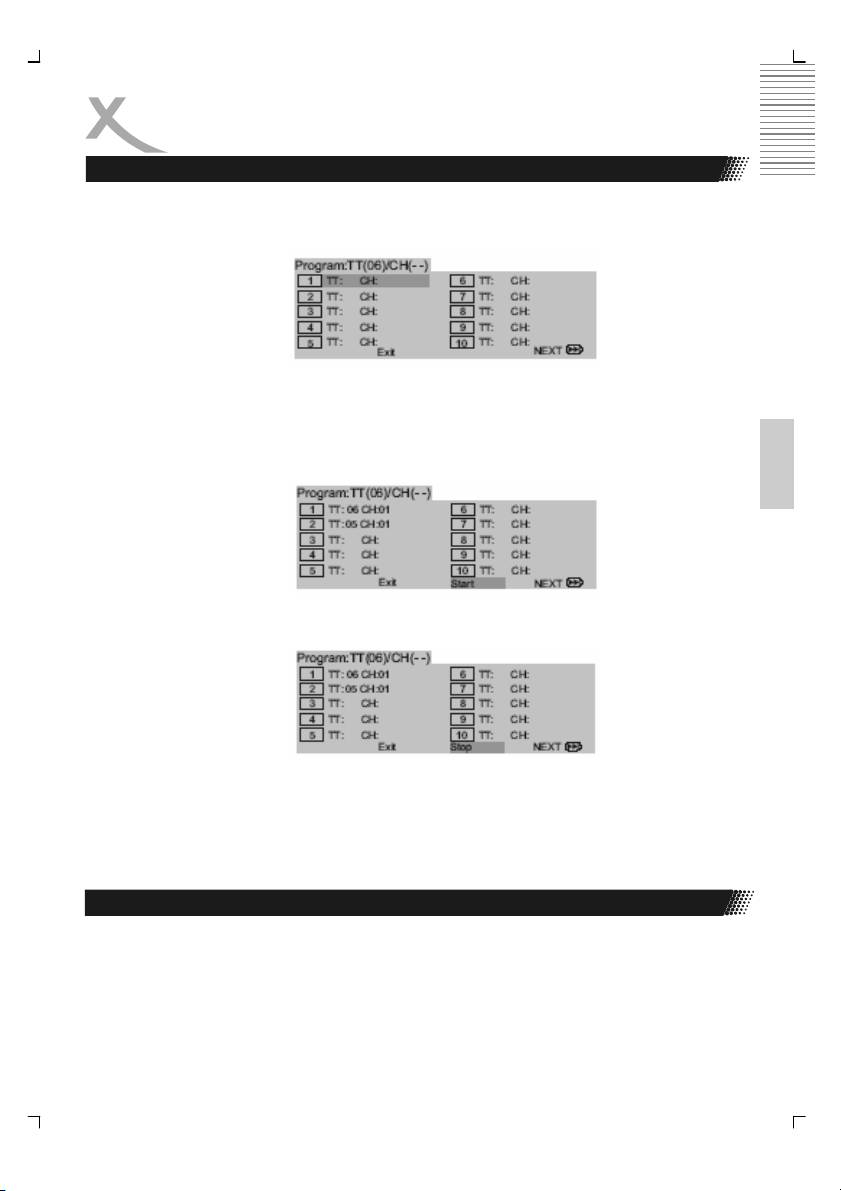

Воспроизведение в заданной последовательности

Нажмите кнопку PROG. На экране появится меню Program.

Используйте цифровые кнопки для ввода последовательности треков, которые Вы

хотите воспроизвести.

При вводе однозначного номера трека вводите сначала цифру „0“, а затем

следующую цифру, например „05“.

Русский

Для начала воспроизведения введенной последовательности треков переведите

курсор, используя кнопки управления курсором (◄►▼▲), на пункт “START” и

нажмите

кнопку ENTER.

Для возобновления нормального воспроизведения нажмите кнопку PROG еще раз и

подведите курсор к пункту “STOP” в меню Program, затем подтвердите свой выбор

нажатием кнопки ENTER.

Примечания:

1. Меню Program может быть активировано, только если диск находится в

проигрывателе.

2. Находясь в меню программирования последовательности воспроизведения

Program, Вы не

сможете активировать изменения настроек Setup.

Выбор режима звука

Нажмите кнопку R/L для отображения информации об активном режиме звука.

При помощи кнопки R/L можно переключать режимы.

Нажимайте кнопку на ПДУ несколько раз для переключения режимов звука.

HSD 2225 21

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение JPEG файлов

Ваш DVD проигрыватель может

воспроизводить изображения, которые

сохранены на диске или USB носителе.

Изображения должны иметь формат

JPEG. Поместите CD диск в поддон

загрузчика дисков.

После загрузки CD диска окно просмотра

файлов появится на экране.

Навигация в окне просмотра файлов

• Используйте кнопки управления курсором ▲ или ▼ для выбора папки или файла.

• Нажмите кнопку ENTER или PLAY для просмотра содержания папки.

Русский

• Чтобы посмотреть следующую страницу в окне просмотра файлов, пожалуйста,

используйте кнопки управления курсором ► или ◄. В окне просмотра файлов

появится следующая страница.

• Если Вы нажмете кнопку 10+ на ПДУ, то сможете непосредственно ввести число,

например 309. После нажатия кнопки ENTER проигрыватель перейдет на 309-е

изображение и начнет последовательное воспроизведение следующих

изображений в режиме слайд-шоу.

• Нажмите кнопку PROG, чтобы сменить режим просмотра файлов через дерево

папок на режим просмотра общего списка файлов. Все файлы, которые до этого

были отсортированы по папкам, будут отображены в общем списке. Для отмены

просмотра общего списка файлов нажмите кнопку PROG еще раз.

Воспроизведение или слайд-шоу

Изображения будут появляться на экране в режиме слайд-шоу, если Вы выберете

файл и нажмете кнопку PLAY или ENTER на ПДУ. Каждое изображение будет

отображаться в течение нескольких секунд на экране, затем будет появляться

следующее.

Пауза при воспроизведении

Если Вы хотите рассмотреть определенное изображение в течение более длительного

времени, пожалуйста, нажмите кнопку PLAY/PAUSE во время воспроизведения или

слайд-шоу. Воспроизведение будет приостановлено и на экране замрет текущее

изображение. Для возобновления режима просмотра нажмите кнопку PLAY/PAUSE

еще раз.

22 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение JPEG файлов

Остановка воспроизведения

Если Вы хотите отменить воспроизведение, нажмите кнопку STOP и проигрыватель

сделает предварительную остановку, а на экране появится соответствующее

сообщение. Если Вы нажмете кнопку STOP еще раз, то проигрыватель полностью

остановит воспроизведение и вернется в окно просмотра файлов.

Если во время слайд-шоу Вы нажмете кнопку MENU, то сможете вернуться в

окно

просмотра файлов без двойного нажатия кнопки STOP.

Поворот изображения

Вовремя просмотра слайд-шоу Вы можете использовать кнопки управления курсором

для поворота изображения:

Нажмите кнопку ▲ для перевертывания изображения.

Русский

Нажмите кнопку ▼ для зеркального отображения изображения.

Нажмите кнопку ◄ для поворота изображения против часовой стрелки.

Нажмите кнопку ► для поворота изображения по часовой стрелке.

Поиск

При нажатии во время воспроизведения кнопки SEARCH Вы можете непосредственно

ввести число, например 309. После нажатия кнопки ENTER проигрыватель перейдет

на 309-е изображение и начнет последовательное воспроизведение следующих

изображений в режиме слайд-шоу.

Масштабирование

В данном режиме функция масштабирования не доступна.

HSD 2225 23

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение музыкальных файлов

Ваш DVD проигрыватель может

воспроизводить музыкальные файлы,

которые сохранены на диске или USB

носителе. Музыкальные файлы должны

быть в формате Music или WMA (Версия

9). Поместите CD диск в поддон

загрузчика дисков.

После загрузки CD диска окно просмотра

файлов появится на экране.

Навигация в окне просмотра файлов

• Используйте кнопки управления курсором ▲ или ▼ для выбора папки или файла.

• Нажмите кнопку ENTER или PLAY для просмотра содержания папки.

Русский

• Чтобы посмотреть следующую страницу в окне просмотра файлов, пожалуйста,

используйте кнопки управления курсором ► или ◄. В окне просмотра файлов

появится следующая страница.

• Если Вы нажмете кнопку 10+ на ПДУ, то сможете непосредственно ввести число,

например 99. После нажатия кнопки ENTER проигрыватель перейдет на 99-ый

файл или трек. Если Вы изменили режим просмотра файлов через дерево папок

на режим просмотра общего списка файлов, нажав кнопку PROG, то 99-ый

музыкальный трек начнет воспроизводиться автоматически.

• Нажмите кнопку PROG и проигрыватель изменит режим просмотра файлов через

дерево папок на режим просмотра общего списка файлов. Все файлы, которые

до этого были отсортированы в папки, теперь расположены в общем списке. Для

отмены просмотра полного списка файлов нажмите кнопку PROG еще раз.

Воспроизведение

После того как Вы выбрали файл и нажали кнопку PLAY или ENTER на ПДУ, начнется

воспроизведение выбранной музыки.

Пауза при воспроизведении

При нажатии во время воспроизведения кнопки PLAY/PAUSE воспроизведение

приостановится. Если Вы хотите возобновить воспроизведение, то нажмите кнопку

PLAY/PAUSE еще раз.

Остановка воспроизведения

Если Вы хотите отменить воспроизведение, нажмите кнопку STOP и проигрыватель

сделает предварительную остановку, а на экране появится сообщение. Если Вы

нажмете кнопку STOP еще раз, то проигрыватель полностью остановит

воспроизведение и вернется в окно просмотра файлов.

24 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение музыкальных файлов

Поиск

При нажатии во время воспроизведения кнопки SEARCH Вы можете непосредственно

ввести число, например 99. После нажатия кнопки ENTER проигрыватель перейдет на

99-й трек и начнет его воспроизведение.

ID3 Тэги

DVD проигрыватель не отображает информацию, записанную в ID3 тэгах.

Воспроизведение файлов MPEG-1, MPEG-2 и MPEG-4

Используя DVD проигрыватель, Вы

можете воспроизводить диски в формате

Русский

MPEG-1, MPEG-2 и MPEG-4. Вставьте

диск в поддон загрузчика дисков и

закройте поддон. На экране появится окно

просмотра со списком файлов всех

поддерживаемых проигрывателем

форматов.

Навигация в окне просмотра файлов

• Используйте кнопки управления курсором ▲ или ▼ для выбора папки или

файла.

• Нажмите кнопку ENTER или PLAY для просмотра содержания папки или для

начала просмотра видеофильма.

• Чтобы посмотреть следующую страницу в окне просмотра файлов, пожалуйста,

используйте кнопки управления курсором ► или ◄. В окне просмотра файлов

появится следующая страница.

• Если Вы нажмете кнопку 10+ на ПДУ, то сможете непосредственно ввести число,

например 99. После нажатия кнопки ENTER проигрыватель перейдет на 99-ый

файл. Если Вы изменили режим просмотра файлов через дерево папок на режим

просмотра общего списка файлов, нажав кнопку PROG, то 99-ый видеофайл

начнет воспроизводиться автоматически.

• Нажмите кнопку PROG и проигрыватель изменит режим просмотра файлов через

дерево папок на режим просмотра общего списка файлов. Все файлы, которые

до этого были отсортированы в папки, теперь расположены в общем списке. Для

отмены просмотра полного списка файлов нажмите кнопку PROG еще раз.

Воспроизведение

После того как Вы выбрали файл и нажали кнопку PLAY или ENTER на ПДУ, начнется

воспроизведение выбранного видео файла.

HSD 2225 25

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение файлов MPEG-1, MPEG-2 и MPEG-4

Ограничения на MPEG-4:

1. Максимально допустимое разрешения файла MPEG-4 720x576 (W x H) пикселей.

2. Название файла субтитров MPEG-4 может включать в себя до 10 символов.

3. Если при воспроизведении субтитров файла MPEG-4 встречается код

неизвестного символа, то на дисплее он будет отображен символом " _ ".

4. Если частота кадров превышает 30 кадров в секунду, то воспроизведение будет

некорректным.

5. Если в файле отсутствует структура

его видео- и аудиосоставляющих, то или

видео, или аудио может не воспроизводиться.

6. Воспроизводимые файлы MPEG-4 имеют расширение ".avi ", ".mpg ", ".mpeg".

7. Поддерживаются различные кодеки MPEG-4. Однако все они должны

соответствовать стандартам MPEG-4 часть 2 (MPEG-4 SP/ASP).

Пауза при воспроизведении

При нажатии во время воспроизведения кнопки PLAY/PAUSE воспроизведение

Русский

приостановится. Если Вы хотите возобновить режим просмотра, то нажмите кнопку

PLAY/PAUSE еще раз.

Остановка воспроизведения

Если Вы хотите отменить воспроизведение, нажмите кнопку STOP и проигрыватель

сделает предварительную остановку, а на экране появится сообщение. Если Вы

нажмете кнопку STOP еще раз, то проигрыватель полностью остановит

воспроизведение и вернется в окно просмотра файлов.

Если во время воспроизведения Вы нажмете кнопку MENU, то сможете вернуться в

окно просмотра

файлов без двойного нажатия кнопки STOP.

Язык звукового сопровождения

Если файл MPEG-4 включает в себя два разных аудио трека, то Вы можете изменить

аудиотрек нажатием кнопки AUDIO.

Субтитры

Во время воспроизведения видеодиска MPEG-4 Вы можете вывести на экран субтитры

MPEG-4 , если имя файла субтитров соответствует имени видеофайла:

• Movie.avi

• Movie.ger.srt

• Movie.eng.srt

Нажатием кнопки SUBTITLE Вы можете переключиться на вторые субтитры.

Примечание:

Поддержитваются следующие форматы субтитров: Sami (smi), Micro DVD (sub),

Subrip (srt) и Subviewer Version 2 (sub).

26 HSD 2225

ОСНОВНЫЕ ОПЕРАЦИИ

С DVD ПРОИГРЫВАТЕЛЕМ

Воспроизведение с USB накопителя

Если Вы хотите воспроизвести фотографии, музыку или видеофильм, хранящиеся на

USB накопителе, пожалуйста, вставьте его в соответствующий USB разъем на

фронтальной панели проигрывателя. Для активизации USB порта нажмите кнопку

USB и в появившемся на экране меню выбора источника воспроизведения выберите

при помощи кнопок ▲ и ▼ пункт “USB

” и нажмите кнопку ENTER для подтверждения

своего выбора. Проигрыватель отобразит на экране список поддерживаемых файлов,

которые хранятся на USB накопителе.

Навигация в окне просмотра файлов

• Используйте кнопки управления курсором ▲ или ▼ для выбора папки или файла.

• Нажмите кнопку ENTER или PLAY для просмотра содержания папки или для

начала просмотра видеофильма.

Русский

• Чтобы посмотреть следующую страницу в окне просмотра файлов, пожалуйста,

используйте кнопки управления курсором ► или ◄. В окне просмотра файлов

появится следующая страница.

• Если Вы нажмете кнопку 10+ на ПДУ, то сможете непосредственно ввести число,

например 99. После нажатия кнопки ENTER проигрыватель перейдет на 99-ый

файл. Если Вы изменили режим просмотра файлов через дерево папок на режим

просмотра общего списка файлов, нажав кнопку PROG, то 99-ый видео– или

аудиофайл начнет воспроизводиться автоматически.

• Нажмите кнопку PROG и проигрыватель изменит режим просмотра файлов через

дерево папок на режим просмотра общего списка файлов. Все файлы, которые до

этого были отсортированы в папки, теперь расположены в общем списке. Для

отмены просмотра полного списка файлов нажмите кнопку PROG еще раз.

Управление воспроизведением

Операции по управлению воспроизведением файлов, хранящихся на USB накопителе,

аналогичны операциям по управлению воспроизведением различных типов файлов

со стандартных дисков.

Форматы файлов, воспроизводимые с USB накопителя

Вы можете воспроизвести с USB накопителя такие же файлы, как и с диска.

Например, видео MPEG-4, видео MPEG-1 и MPEG-2, изображения в формате JPEG и

музыкальные файлы.

Поддерживаемые USB накопители

DVD проигрыватель поддерживает различные типы USB накопителей с разными

объемами флэш-памяти.

Безопасное отключение USB накопителя

Если Вы хотите вынуть USB накопитель из порта USB, пожалуйста, сначала нажмите

кнопку USB и перейдите к опции “DVD

”. При активном загрузчике дисков Вы можете

безопасно отсоединить USB накопитель.

Примечание:

Если Вы отсоедините USB накопитель при активном порте USB, то Ваш USB

накопитель может повредиться.

HSD 2225 27

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Основные настройки

Основные операции

1. Нажмите кнопку SETUP для входа в меню настроек Setup.

2. Нажмите кнопку ENTER для перехода к следующему уровню подменю или для

подтверждения Вашего выбора.

3. Нажмите кнопку “ВПРАВО” для входа в подменю или возврата к предыдущему

меню.

4. Используйте кнопки управления курсором для выбора желаемого пункта меню.

5. Нажмите кнопку SETUP

для выхода из меню.

6. Нажмите кнопку SETUP еще раз и произведенные Вами настройки будут

сохранены в памяти проигрывателя, даже если его выключить.

Меню настроек Setup включает в себя несколько разделов: General Setup (Основные

настройки), Audio Setup (Настройки звука), Dolby Digital Setup (Настройки Dolby Digital),

Video Setup (Настройки видео) и Preference

(Предпочтения).

Русский

Меню General Setup (Основные настройки)

включает в себя разделы настройки

следующих параметров

: “TV Display" (Формат

экрана), "Angle Mark" (Пиктограмма ракурсов),

"OSD lang" (Язык меню настроек),

"Captions" (Скрытые субтитры), "Screen

Saver" (Экранная заставка),

“HDCD” (Воспроизведение HDCD), “Last Mem-

ory” и “Subtitle Font” (Шрифт субтитров).

OSD Lang - Язык меню настроек

Вы можете выбрать предпочитаемый Вами

язык экранного меню настроек. DVD

проигрыватель будет автоматически переключаться на выбранный язык, какой бы Вы

ни загрузили диск. Если выбранный язык не поддерживается данным диском, то будет

использоваться язык, установленный по умолчанию для данного диска. Язык

экранного меню настроек в системном меню будет оставаться таким, как

его выбрали.

Display Type - Формат экрана

Установка формата изображения, формируемого DVD проигрывателем в

соответствии с параметрами подсоединенного

телевизора.

4:3 PS Если у Вас обычный телевизор и Вы

хотите, чтобы обе стороны изображения

были подрезаны или сформатированы в

соответствии с экраном Вашего телеви-

зора.

4:3 LB Если у Вас обычный телевизор. В этом

случае будет широкое изображение с

черными

полосами по верхнему и нижнему краю экрана телевизора.

16:9 Wide Если у Вас широкоэкранный телевизор.

28 HSD 2225

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Основные настройки

Angle Mark - Пиктограмма ракурсов

Если данный параметр включен и на DVD диске имеется запись некоторых сцен под

разными ракурсами, то в правом углу экрана телевизора будет отображаться

соответствующая пиктограмма. Возможные значения параметра:

On: Включить отображение пиктограммы ракурсов.

Off: Отключить отображение пиктограммы ракурсов.

Closed Captions - Скрытые субтитры

Скрытые субтитры - это субтитры, скрытые между кадрами видео сигнала на

некоторых дисках, в основном в формате NTSC. Скрытые субтитры предназначены

для слабослышащих зрителей и отличаются от обычных субтитров, предназначенных

для перевода фильма на другой язык. Перед активацией данного параметра,

Русский

пожалуйста, убедитесь, что диск содержит скрытые субтитры, а Ваш телевизор

поддерживает их

воспроизведение.

On: Включить скрытые субтитры.

Off: Отключить скрытые субтитры.

Screen Saver - Экранная заставка

Эта параметр используется для включения или выключения экранной заставки.

On: Если в режимах STOP, PAUSE или No DISC в течение примерно 3 минут не

производится никаких действий, то для защиты экрана телевизора от повреждения

проигрыватель автоматически активирует отображение экранной заставки.

Off: Экранная заставка отключена.

HDCD - Воспроизведение HDCD

HDCD– это технология кодирования/декодирования, значительно повышающая

качество звука CD и DVD. Обычные CD записываются с использованием 16-битового

сигнала. HDCD кодирует 20-битовую информацию на 16-битовом носителе, благодаря

чему Вы можете прослушивать записанный диск с превосходным 20-битовым

качеством звука при наличии у Вас проигрывателя HDCD или нормальным 16-

битовым качеством при воспроизведении диска на обычном CD-проигрывателе.

Данный параметр

определяет точность декодирования HDCD и может принимать

следующие значения: x1, x2 или Off (Отключено).

Subtitle Font - Шрифт субтитров

Этот параметр задает кодовую страницу, определяющую набор символов,

используемых при отображении субтитров в режиме MPEG-4. Возможные значения:

Western и Central. Выберите значение Western для отображения субтитров на

следующих языках: German, English, French, Spanish или Swedish. Выберите значение

Central для отображения субтитров на следующих языках: Czech, Polish, Slovenian

или Croatian.

HSD 2225 29

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Настройки звука

Меню Audio Setup (Настройки звука) включает разделы настройки следующих

параметров: “Speaker Setup” (Настройка громкоговорителей) и “SPDIF Out-

put” (Настройка цифрового аудио выхода).

Русский

Speaker Setup - Настройка громкоговорителей

Единственным подразделом этого меню является “Downmix” (Микширование).

Downmix - Микширование

Эта опция позволяет настроить работу аналогового стерео выхода Вашего

проигрывателя.

Lt/Rt: Выберите это значение, если Ваш проигрыватель подсоединен к деко-

деру Dolby Pro Logic.

Stereo: Выберите это значение, если выходной сигнал подается только на два

фронтальных громкоговорителя.

SPDIF Output - Настройка цифрового аудио выхода

Это специальные установки для цифрового аудио выхода.

SPDIF/OFF: Цифровой аудио выход отключен.Формируется только аналоговый

аудиосигнал.

SPDIF/PCM: Включен цифровой аудио выход. Цифровой аудиосигнал конвертирует-

ся в 2-х канальный сигнал. Используйте это значение, если Ваш уси

литель является двухканальным стерео усилителем.

SPDIF/RAW: Включен цифровой аудио выход. Используйте это значение, если

Вы

используете многоканальный усилитель.

30 HSD 2225

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Настройки Dolby Digital

Меню Dolby Digital Setup (Настройки Dolby

Digital) включает разделы настройки

следующих параметров: „Dual

Mono“ (Двойное моно) и

„Dynamic“ (Динамический диапазон).

Русский

Dual Mono - Двойное моно

Этот параметр описывает режимы вывода монофонического аудио сигнала.

Stereo: Левый и правый каналы будут выводиться раздельно на оба громкого-

ворителя.

L-Mono: Левый канал будет выводиться на оба громкоговорителя.

R-Mono: Правый канал будет выводиться на оба громкоговорителя.

Mix-Mono: Левый и правый каналы будут выводиться параллельно на оба громко-

говорителя.

Dynamic - Сжатие динамического диапазона

Чтобы не беспокоить окружающих, Вы можете ограничить максимальный диапазон

громкости звучания Вашего проигрывателя.

Предлагаемые значения: Full (максимальное сжатие), 7/8, 3/4, 5/8, 1/2, 3/8, 1/4, 1/8 и

Off (отключить сжатие).

HSD 2225 31

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Настройки видео

Меню Video Setup (Настройка видео)

включает разделы настройки следующих

параметров: „Component“ (Тип видео

выхода), „Scan Mode“(Режим развертки),

„Sharpness“

(Резкость), „Brightness“ (Яркость) и

„Contrast“ (Контрастность).

Component - Тип видео выхода

Значение параметра “Component”

определяет тип используемого видеовыхода.

RGB Это значение используется,

когда Вы подсоединяете про-

игрыватель к телевизору при помощи кабеля SCART и

соответствующего разъема SCART на телеви- зоре, который

Русский

поддерживает RGB сигналы.

YUV Это значение используется, когда Вы подсоединяете проигрыватель к

телевизору при помощи компонентного кабеля с тремя штекерами,

подключаемыми к

разъемам YPbPr Вашего телевизора.

S-Video Эта значение используется, когда Вы подсоединяете проигрыватель к

телевизору при помощи кабеля S-Video.

Scan-Mode - Прогрессивная развертка

Если Вы подсоединили проигрыватель к телевизору при помощи компонентного

кабеля с тремя штекерами, то Вы можете установить одно из двух возможных

значений данного параметра “Interlace” (чересстрочная развертка) или

“Progressive” (прогрессивная развертка). Значение “Progressive” (прогрессивная

развертка) можно выбирать только в том случае, если Вы уверены, что Ваш телевизор

поддерживает данный режим. При этом качество

изображения существенно

улучшится. Если Ваш телевизор не поддерживает прогрессивного сканирования,

выбирайте значение “Interlace” (чересстрочная развертка).

Примечание:

При использовании компонентного кабеля Вы можете изменять значение данного

параметра во время воспроизведения путем нажатия кнопки P-SCAN.

Sharpness - Резкость

Возможные значения: “High” (Высокая), “Middle” (Средняя) и “Low” (Малая). При

установке “Low” (Малая) DVD проигрыватель выводит очень мягкое изображение. При

установке “High” (Высокая) изображение очень резкое.

Brightness , Contrast - Яркость, Контрастность

Значения этих параметров устанавливаются при помощи полосы прокрутки, которая

выводится на экран, когда Вы выбираете соответствующий раздел меню.

32 HSD 2225

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Настройка параметров, используемых по умолчанию

Меню Preference (Предпочтения) включает

разделы настройки следующих параметров:

“TV Type” (Система цветности), “Audio” (Язык

звукового сопровождения), “Subtitle” (Язык

субтитров), “Disc Menu” (Язык экранного

меню), “Parental” (Родительский контроль),

“Password” (Пароль доступа) и

“Default” (Заводские настройки).

Примечание:

Некоторые параметры, используемые по

умолчанию, могут быть изменены только в

режимах No Disc (Нет диска в загрузчике)

Русский

или STOP (Остановка воспроизведения).

TV Type - Система цветности

Выбор системы цветности, соответствующей Вашему телевизору на выходах AV. Этот

DVD проигрыватель совместим с обеими системами NTSC и PAL. В зависимости от

DVD диска, воспроизводимого на проигрывателе, следует согласовать систему

цветности диска, телевизора и DVD проигрывателя.

PAL Выберите эту систему, если подсоединенный телевизор снабжен

системой PAL. Это изменит видеосигнал диска NTSC и формат выхо-

да

в PAL.

NTSC Выберите эту систему, если подсоединенный телевизор снабжен

системой NTSC. Это изменит видеосигнал диска PAL и формат выхода

в NTSC.

Параметры языковых настроек

Эти параметры определяют языки, которые Вам удобно использовать для звукового

сопровождения, отображения субтитров и текстов экранного меню настроек.

Audio Выбор языка звукового сопровождения

Subtitle Выбор языка субтитров

Disc Menu Выбор языка экранного меню настроек

Default - Заводские настройки

Эта опция осуществляет возврат к заводским установкам проигрывателя. Все

произведенные Вами настройки будут отменены.

Предупреждение!

После активации заводских установок проигрыватель будет работать в режиме,

установленном по умолчанию. Все произведенные пользователем настройки

будут утеряны.

HSD 2225 33

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

Настройка параметров, используемых по умолчанию

Parental - Родительский контроль

DVD диски, поддерживающие функцию родительского контроля, позволяют

устанавливать уровень доступа к своему содержимому. Установив требуемый уровень

доступа на своем проигрывателе, Вы сможете защитить своих детей от просмотра

нежелательных сексуальных сцен и сцен насилия. Диски с уровнем доступа выше,

чем установленный на проигрывателе, не будут воспроизводиться вовсе либо

нежелательные сцены на них

будут заблокированы.

Родительский контроль имеет восемь уровней доступа:

• KID Safe - Фильмы для детей. Рекомендованы для детей и лиц всех возрастов.

• 2 G - Основной зритель. Рекомендованы как допустимые для всех возрастов.

• 3 PG - По совету родителей.

• 4 PG13 - Фильмы, запрещенные для детей младше 13 лет.

• 5 PG и 6 R - С ограничениями родителей. Запрещены для просмотра детям

Русский

младше 17 лет или разрешены к просмотру только в присутствии взрослого.

• 7 NC17 - Не для детей младше 17. Запрещены для просмотра детьми младше 17

лет.

• 8 ADULT - Только для взрослых. Наглядный секс или жестокость.

Примечание:

Некоторые DVD диски могут быть не закодированы в соответствии с уровнем

доступа, который указан на их упаковке. Для таких дисков система родительского

контроля не будет корректно функционировать. Всегда проверяйте подобные

диски на корректность их кодировки на своем проигрывателе прежде чем положить

их

на место, доступное для детей.

Password - Пароль доступа

Для изменения уровня доступа Вам необходимо ввести пароль доступа к системе

Родительского контроля. Пароль,

установленный по умолчанию: 8888.

Для установки нового пароля выполните

следующие действия:

1. Введите старый пароль

2. Введите новый пароль.

3. Повторно введите новый пароль для

предотвращения ошибки.

4. При помощи кнопок управления

курсором переместитесь на поле OK

и нажмите кнопку ENTER.

34 HSD 2225

НЕИСПРАВНОСТИ

И СПОСОБЫ ИХ УСТРАНЕНИЯ

Проблема Возможные причины и способы устранения

Нет питания

• Проверьте, подключен ли сетевой шнур плеера к розетке

электросети.

• Проверьте, нажата ли кнопка POWER на устройстве.

DVD

• Диск не загружен в DVD проигрыватель. Загрузите диск.

проигрывател

• Неправильно загружен диск. При загрузке сторона поверхности

ь не

записи диска должна быть внизу. Исправьте положение диска.

воспроизвод

• Регион диска не соответствует региону DVD проигрывателя.

ит диск

• Уровень доступа диска выше уровня доступа, установленного на DVD

проигрывателе.

• Формат загруженного диска не поддерживается DVD

проигрывателем.

• Загрязнена или повреждена поверхность записи диска. Удалите

Русский

пыль и грязь с поверхности записи диска или воспользуйтесь

другим диском.

• Внутрь DVD проигрывателя попала влага. Извлеките DVD диск,

выключите DVD проигрыватель и дайте ему просохнуть в течение

одного или двух часов.

Нет

• Проверьте, включено ли электропитание на телевизоре. Выберите

изображения

в настройках телевизора в качестве источника сигнала видеовход, к

которому подключен DVD проигрыватель.

• Проверьте надежность подключения шнура видеосигнала к

входным разъемам телевизора или выходным разъемам DVD

проигрывателя.

• Проверьте целостность шнура видеосигнала.

• Удалите пыль и грязь с поверхности записи диска.

Качество

• Загрязнена или повреждена поверхность записи диска. Удалите

видеоизобра

пыль и грязь с поверхности записи диска или воспользуйтесь

жения

другим диском.

заметно

• Проверьте корректность выбора системы цветности на DVD

ухудшено при

проигрывателе и телевизоре (PAL, NTSC).

нормальной

• Если DVD проигрыватель подключен к телевизору через

скорости

видеомагнитофон, то попробуйте подключить DVD проигрыватель

воспроизведе

непосредственно к телевизору.

ния


• Нажмите кнопку SETUP и выберите корректный формат в настройках

занимает

DVD проигрывателя.

только часть

• Выберите корректный формат экрана в меню DVD диска.

экрана

На экране

• Если при загрузке диска возникает проблема, то на экране появится

высвечиваетс

одно из следующих сообщений:

я сообщение

• WRONG REGIONAL DISK: Регион диска не соответствует региону DVD

об ошибке

проигрывателя.

• WRONG PASSWORD: DVD проигрыватель отказывается воспроизводить диск с

уровнем доступа выше уровня доступа, установленного на DVD

проигрывателе. Или неправильно введен пароль для входа в

режим доступа к настройкам DVD проигрывателя.

HSD 2225 35

НЕИСПРАВНОСТИ

И СПОСОБЫ ИХ УСТРАНЕНИЯ

Проблема Возможные причины и способы устранения

На экране

• WRONG DISK: Данный DVD проигрыватель оснащен системой

высвечиваетс

автоматического определения качества воспроизводимых дисков.

я сообщение

Если DVD проигрыватель обнаружил, что диск поврежден или качество

об ошибке

его записи очень низкое, то он может либо воспроизвести его с

пониженным качеством, либо полностью остановить

воспроизведение в зависимости от уровня повреждения диска.

Некорректная

• При некорректной работе DVD проигрывателя выключите его и

работа

полностью отключите от электросети на тридцать минут. Через

тридцать минут включите DVD проигрыватель и при помощи меню

настроек восстановите заводские настройки DVD проигрывателя.

Не

• Некоторые диски не поддерживают выполнение этих операций.

выполняются

• На воспроизводимом диске имеется только одна глава, что не

команды SKIP

позволяет выполнить команду SKIP.

или SEARCH

Полное или

• Проверьте, включено ли электропитание телевизора и усилителя

Русский

частичное

аудиосистемы.

отсутствие

• Проверьте надежность подключения шнура аудиосигнала к

звука

выходным разъемам DVD проигрывателя и к входным разъемам

телевизора или усилителя аудиосистемы.

• Нажмите кнопку AUDIO для выбора другого аудио трека.

• Звук будет отсутствовать при выполнении команд REVERSE PLAY/PAUSE/

STEP/SLOW и SEARCH.

Полностью не

• Если на одном диске перемешаны файлы с Music записями и файлы с

воспроизводи

данными, то при попытке DVD проигрывателя воспроизвести файл с

тся или

данными звук будет полностью отсутствовать или будет

воспроизводи

воспроизводиться шумовой фон.

тся с плохим

• Проверьте, все ли файлы на диске содержат только Music записи.

качеством

Используйте команду SKIP для перехода к воспроизведению именно

диск

Music файлов.

Не работает

• Уберите посторонние предметы между ПДУ и DVD проигрывателем.

ПДУ

• Направьте ПДУ непосредственно на инфракрасный сенсор DVD

проигрывателя.

• Проверьте полярность установки элементов питания в ПДУ.

• Замените элементы питания ПДУ на новые.

Типы

• DVD

воспроизводи

• CD-DA

мых дисков

• CD-R/CD-RW

Если Вы не смогли устранить возникшую проблему ни одним из

перечисленных способов, то обратитесь в авторизованный сервисный

центр. Никогда не пытайтесь самостоятельно открывать корпус DVD

проигрывателя.

36 HSD 2225

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электропитание:

Напряжение питания 100-240 В 50/60 Гц

Энергопотребление max. 25 Вт

Энергопотребление в режиме Stand-By < 1 Вт

Рабочие условия:

Температура + 5° ~ + 40° C

Относительная влажность 5 ~ 90 % (без образования конденсата)

Положение Горизонтальное

Видео характеристики:

Русский

ЦАП 108 МГц / 10 Бит

Композитный видеовыход 1,0 + 0,2 В

p-p

, 75 Ω

Поддерживаемые системы цветности PAL / NTSC

Разрешение по горизонтали ≥ 500 строк

Соотношение С/Ш ≥ 60 дБ

Видеовыходы CVBS, S-Video, SCART (RGB), YUV

Аудио характеристики:

ЦАП 96 кГц / 24 Бит

Диапазон воспроизводимых частот 20 Гц - 20 кГц CD

20 Гц - 48 кГц DVD

Аудио выход 2,0 ± 0,2 В

rms

(1 кГц 0 дБ)

Коэффициент нелинейных искажений ≤ 40 дБ (JIS-A 1 кГц, типичный)

Динамический диапазон ≤ 80 дБ (JIS-A 1 кГц, типичный)

Соотношение сигнал/шум ≤ 90 дБ (JIS-A 1 кГц, типичный)

Аудио выходы cтерео RCA, цифровой оптический, циф-

ровой коаксиальный

Дополнительные характеристики:

USB версия 2.0

Упаковочные параметры

Размеры 430 x 210 x 38 мм

Вес 1,9 кг

HSD 2225 37

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

5.1

Многоканальное кодирование по схеме 5.1 означает, что аудиозапись содержит

сигналы 5 звуковых каналов с полным частотным диапазоном (левый, центральный,

правый, левый и правый каналы пространственного звучания) и сигналы канала

сабвуфера (представленного в названии схемы обозначением «.1»), что обеспечивает

звуку глубокие и динамичные частоты, известные вам по современным кинотеатрам.

Кодирование и декодирование по схеме 5.1

поддерживают форматы Dolby Digital

DTS

CD (компакт-диск) представляет собой пластмассовый диск с металлическим

покрытием. Он имеет диаметр 12 см и толщину около 1,2 мм. Компакт-диск был

разработан компаниями Sony и Philips в 1985 году. Преимущества цифровой записи

музыки обеспечивают очень натуральное воспроизведение звука. Кроме того,

цифровые данные хранятся более компактно, обработка их проста. Продолжительный

срок службы этого носителя данных

и тот факт, что эксплуатация не ухудшает

качество записей, сделали CD идеальным средством хранения данных.

Русский

Со времен появления первого компакт-диска были созданы 12 других носителей

данных. Наиболее используемыми являются CD-DA (Compact Disc - Digital Audio), CD-

ROM (Compact Disc – Read Only Memory) и DVD (Digital Versatile Disc). На CD (-DA)

можно записывать от 74 до 80 минут музыки. Это эквивалентно объему памяти в 650 -

700 Мбайт.

Считывание сигналов осуществляется бесконтактным способом при помощи

лазерного луча. CD считывается от центра к внешней стороне. Музыкальные данные

записываются по спирали от центра к внешней стороне.

На поверхности компакт-диска имеются впадины (двоичная цифра 0) и ровные

площадки (двоичная цифра 1); дистанция составляет около 1,6 мм. Лазерное

излучение, создаваемое лазерным диодом, проходит через систему зеркал и призм и

фокусируется объективом в лазерный

луч. Этот луч сканирует спираль данных на CD.

На впадинах луч отражается в другом направлении, что обнаруживается

фотоэлементом. Фотоэлемент передает сигнал в микропроцессор, который

преобразует цифровые данные в звуковой сигнал. Остальную работу выполняет

акустическая система.

CVBS

Интерфейс композитного видеосигнала. Видеосигнал передается по единому

сигнальному каналу. CVBS следует использовать только в том случае, если

ваше

устройство воспроизведения не располагает другими интерфейсами для соединения с

телевизором Xoro, так как CVBS по техническим причинам обеспечивает самое

плохое качество из всех имеющихся интерфейсов (смотрите также термины «YUV»,

«S-Video», «SCART» и «RGB»). Устройство сопряжения CVBS легко определить по

желтому цвету разъема RCA.

DivX

- новый высококачественный видеокодек (кодер-декодер), который базируется

на стандарте MPEG-4 в сочетании с аудио форматом MP3. На начальной стадии

разработки кодек DivX представлял собой кодек Microsoft (MPEG-4 v3). Исходный

кодек использовал только формат ASF (не AVI) или формат WMV с Windows Media

Encoder 7. Кроме того, исходный кодек имел ограничение по скорости передачи

данных, которое было устранено на DivX.

38 HSD 2225

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

На следующей стадии разработки был создан совершенно новый кодек, который на

100% совместим с MPEG-4. Новый кодек получил название DivX 4/5. Его можно

бесплатно получить на сайте www.divx.com

. Этот кодек также совместим с

видеосигналами, кодированными при помощи старого кодека DivX (DivX 3.11). В наши

дни DivX – всего лишь торговая марка для проигрывателя/кодировщика MPEG-4

производства компании DivX Networks, которая живет за счет славы былых времен

DivX.

Видеосигналы, кодированные при помощи DivX 4/5, полностью совместимы с MPEG-4

и теоретически могут быть воспроизведены на любом DVD проигрывателе,

поддерживающем MPEG-4.

Dolby Digital

5.1

Dolby Digital

5.1 – система для передачи и хранения 5.1-канального звука на таких

цифровых носителях, как DVD, цифровое телевидение и спутниковые средства

Русский

вещания. В отличие от кодеков Dolby Surround

и Pro Logic

, которые не работают с

разделением стереоканалов при кодировании объемного звука в стереофоническую

запись, Dolby Digital

представляет собой дискретную систему, в которой различные

аудиоканалы сохраняются совершенно отдельными во время кодирования и

декодирования. Dolby Digital 5.1 является отраслевым стандартом для кодирования на

DVD диски фильмов с объемным звуком.

DSP

Аббревиатура выражения «Digital Signal Processor» [Процессор цифровых сигналов].

Микропроцессор для цифровой обработки сигналов. При помощи DSP создается,

например, звуковой эффект «Virtual Surround» [Виртуальное пространственное

звучание].

DTS

представляет собой стандарт кодирования, подобный Dolby Digital

. DTS Digital

Surround

- многоканальная система пространственного звучания, созданная

компанией Digital Theater Systems. Подобно Dolby Digital

, она использует схему

каналов 5.1. В отличие от Dolby, скорость передачи данных в ней может доходить до 1

Мбит/сек, поэтому звук не сжимается столь сильно, как в Dolby Digital

, результатом

чего является более высокое качество звука. Диапазон воспроизводимых частот

простирается от 20 Гц до 20 кГц при разрешении 20 бит, однако только каналы

сабвуфера передают

частоты ниже 80 Гц. Эту систему кодирования также называют CAC.

DVD

DVD (универсальный цифровой диск) выпускается с 1995 года и является носителем

данных большой емкости.

В то время как стандартный компакт-диск

может хранить 650 Мбайт данных, на DVD

диск можно записывать до 9 Гбайт. Большая емкость носителя данных особенно

важна для записи видео. Кроме большой емкости, DVD дает потребителю высокое

качество видео и звука. DVD диск может хранить до 8 разных аудио потоков, поэтому

в лучшем случае фильм можно смотреть со звуковым сопровождением на 8 разных

языках.

Photo-CD (JPEG CD)

Photo-CD – система

хранения изображений на CD-ROM в структуре с независимыми

форматами и разрешениями (поддерживает различные разрешения и форматы

файлов, например JPEG, BMP и другие). Если имеющиеся фотографии не заполняют

HSD 2225 39

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

весь CD, то дополнительные фотографии можно добавить на CD позже (в следующий

сеанс записи). Чтобы можно было загружать изображения с Photo-CD, дисковод CD-

ROM должен поддерживать многосеансные диски.

GUI

Графический интерфейс пользователя. Смотрите термин «OSD».

HDCD

Pacific Microsonics разработала технологию цифрового звука, полностью

использующую потенциал CD. HDCD [совместимые цифровые данные высокого

разрешения] представляет собой патентованный процесс кодирования и

декодирования, переносящий на

CD все тончайшие детали и нюансы «первого

оригинала» фонограммы. Делались неоднократные попытки улучшить качество звука

CD, но никому не удалось добиться результатов, сопоставимых с результатами

процесса HDCD.

Соединитель Hosiden

4-контактный разъем для соединений формата S-Video.

Русский

«HUE» [Оттенок]

Настройки параметра «HUE» влияют на цветовой баланс изображения.

Чересстрочная развертка

Изображение создается при помощи записи двух полей кадра с

чередованием строк

на экране. Стандартный метод на традиционных телевизорах с частотой развертки 50

Гц.

Kodak Picture CD

Диск Kodak Picture CD

- идеальный носитель данных для активных фотографов. Все

фотографии хранятся с превосходным разрешением 1024 x 1536 пикселей. На KODAK

Picture CD можно записывать снимки, накопившиеся в

карте памяти вашей фотокамеры к определенному моменту времени. Добавить на

диск дополнительные фотографии в более поздний момент времени невозможно.

Примечание:

Существуют также диски формата Kodak Photo CD

. Так как они поддерживают

собственный формат файлов, ваш DVD проигрыватель не сможет воспроизводить эти

носители данных.

Компонентный сигнал

Пожалуйста, смотрите термин «YUV».

Контраст

Этот термин обозначает диапазон яркости между самым ярким и самым темным

элементами изображения, который может быть отображен на экране.

LPCM

LPCM – аббревиатура выражения «Linear Pulse Code Modulation» [линейная

импульсно-кодовая

модуляция]. Технология несжатой цифровой аудиозаписи.

Стандартный формат на дисках Audio-CD.

40 HSD 2225

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

MP3

Кодек MPEG 1 Layer 3 (или сокращенно MP3) был разработан в 1987 году институтом

Fraunhofer Institute fur Integrierte Schaltungen и произвел революцию в технологии

сжатия аудио сигналов. В 1992 году он стал частью видео формата MPEG-1. Так как

формат MP3 обеспечивает высокое качество звука при невероятно малом размере

файлов, то он стал стандартом звукозаписи. При помощи этого кодека можно сжимать

аудио файлы со скоростью

1 Mбайт в минуту.

NTSC

Широко распространенный (особенно в США и Азии) телевизионный стандарт. 525

(480 видимых) строк и частота обновления 60 Гц. Описывает метод, которым

передается видеоинформация (яркость, цвет, частота обновления и прочее).

В Европе этот видеостандарт появляется только на импортных носителях (например,

на DVD дисках из США).

Русский

OSD

Термином «OSD» [Экранный дисплей] обозначаются все меню

и варианты выбора,

показываемые на экране.

PAL

Европейский телевизионный стандарт. PAL – аббревиатура выражения «Phase Alter-

nation Line» [строка с изменяющейся фазой]; частота обновления : 50 Гц, цикл

развертки: 625 строк, 576 видимых строк. Описывает метод, которым передается

видеоинформация (яркость, цвет, частота обновления

и прочее).

PBC

PBC – аббревиатура выражения «playback control» [управление воспроизведением].

Эта функция используется для отображения меню диска Video CD (если оно

содержится на

диске). Пользователь с помощью навигационных кнопок со стрелками

может перемещать курсор в этом меню и выбирать нужную функцию нажатием кнопки

«Enter».

Pro Logic

Dolby Pro Logic

- матричный декодер для декодирования четырех каналов

пространственного звучания, содержащихся в стереофонической дорожке записи

программ (например, видеофильмов формата VHS или телевизионных шоу),

кодированных в системе Dolby Surround

. Dolby Surround представляет собой систему

матричного кодирования, сводящую четыре канала (левый, центральный, правый,

пространственного звучания) в одну дорожку стереофонической записи. Декодер Pro

Logic разделяет эти четыре канала во время воспроизведения. Без декодера Pro Logic

программа обеспечивает передачу только двухканального стереофонического звука.

Построчная развертка

Построчная развертка записывает все изображение за один этап, в то время как

стандартное

телевизионное чересстрочное изображение состоит из двух полей кадра.

Она дает значительно улучшенное изображение, особенно в случае использования

видеопроекторов, мониторов ПК или жидкокристаллических телевизоров.

RGB

Сокращенное название формата «Red-Green-Blue» [Красный-Зеленый-Синий]. Формат

HSD 2225 41

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

описывает метод передачи и цветовую модель отображения видеосигналов.

Используется в телесистемах, раздельно передающих сигналы красного, зеленого и

синего цвета. При использовании для соединения между устройством

воспроизведения и телевизором обеспечивает качество, подобное качеству YUV.

RS232

RS232 – это хорошо известный интерфейс персональных компьютеров для

последовательного обмена данными. В бытовых развлекательных устройствах он

обычно предназначен для

целей перепрограммирования или загрузки нового

встроенного программного обеспечения.

S/PDIF

S/PDIF (Sony/Philips Digital Interface) – стандарт цифровой передачи аудиоданных. S/

PDIF позволяет передавать аудио файлы без промежуточного преобразования,

которое привело бы к ухудшению качества звука.

Видео формат S-Video

Описывает метод передачи видеосигналов. В формате S-Video сигналы яркости и

Русский

цветности передаются отдельно. Устройство сопряжения S-Video легко можно

определить по его круглому соединителю с

4 портами.

SECAM

Французский телевизионный стандарт. Также используется за пределами Франции, в

некоторых восточноевропейских странах. Частота обновления такая же, как у

стандарта PAL (50 Гц). Сигнал создает 625 ТВ строк.

Формат кадра: 4:3 и 16:9

Понятие «Full Frame» [Полнокадровая] относится к программам, созданным для

телевизионного отображения с форматом кадра 4:3. Понятие

«Widescreen» [Широкоэкранная] относится к программам, созданным для

телевизионного отображения с

форматом кадра 16:9.

Если широкоэкранную программу показывают на экране формата 4:3, то изображение

будет иметь темные границы сверху и снизу.

Super Video CD (SVCD)

SVCD – сокращение названия Super Video CD. Диски SVCD очень похожи на диски

VCD. Один диск может хранить 35 – 60 минут высококачественного видео с двумя

стереофоническими саундтреками и несколькими (до 4) различными субтитрами. Все

DVD проигрыватели Xoro могут воспроизводить диски SVCD.

Video CD(VCD)

VCD – аббревиатура выражения «Video Compact Disc».

Диски VCD подобны

стандартным компакт-дискам. Они содержат фильмы со звуковым сопровождением.

Диск VCD может хранить 74 - 80 минут видео со стереофоническим звуком. Для записи

видео и аудио сигналов используется стандарт MPEG-1. Все DVD проигрыватели Xoro

могут воспроизводить диски VCD.

YPbPr

Пожалуйста, смотрите термин «YUV».

YUV

Видеосигнал с раздельной передачей информации о цвете и яркости. Аналогично

42 HSD 2225

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

сигналу формата RGB, сигнал передается по трем отдельным кабелям RCA. Также

носит название компонентного сигнала. Формат YUV обеспечивает самое лучшее

качество среди имеющихся аналоговых видеосигналов.

Русский

HSD 2225 43

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Xoro HSD 2050

Xoro HSD 2220

Briggs&Stratton 400000

Philips SPO2 M1191A

Xoro HSD 2225: GLOSSARY

GLOSSARY: Xoro HSD 2225

GLOSSARY

GLOSSARY

GLOSSARY

GLOSSARY

GLOSSARY

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

МАРКИРОВКА И ТРЕБОВАНИЯ

БЕЗОПАСЕНОСТИ

МАРКИРОВКА И ТРЕБОВАНИЯ

БЕЗОПАСЕНОСТИ

ИСПОЛЬЗОВАНИЕ ДИСКОВ

КОМПЛЕКТАЦИЯ

БЫСТРЫЙ ЗАПУСК

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

ПУЛЬТ ДИСТАНЦИОННОГО

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НАСТРОЙКА DVD ПРОИГРЫВАТЕЛЯ

НЕИСПРАВНОСТИ

И СПОСОБЫ ИХ УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

И СПОСОБЫ ИХ УСТРАНЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ

Оглавление

Топ 10 инструкций

Другие инструкции
