PLEASE READ CAREFULLY BEFORE USING THE MACHINE
INSTRUKCJA INSTRUKCJI W JĘZYKU POLSKIM
Перед началом эксплуатации машины внимательно
изучите настоящую инструкцию
Réf: 400 480-00
-
GB-PL-RU /OC
MD - HD
Original Instructions
Instrukcje oryginalne
Справка
1
Dear Customer /
Szanowny nabywco, / Дорогой клиент!
Szanowny nabywco,
Dziękujemy za wybór Siewnika XEOS i
powierzenie nam swego zaufania
W celu wykorzystania wszystkich możliwości
technicznych Siewnika prosimy o uważne
zapoznanie się z instrukcją obsługi.
Czekamy również na wszelkie sugestie i
spostrzeżenia, jakie powstaną podczas
użytkowania siewnika.
Życząc dobrego i bezawaryjnego korzystania ze
siewnika, prosimy przyjąć nasze wyrazy
szacunku.
Przewodniczący
J. BUREL
Дорогой клиент!
Вы выбрали сеялку для зерна SE/SX, и мы
благодарим Вас за доверительное отношение к
нашему оборудованию.
Для надежной эксплуатации и для получения
максимальной выгоды с учетом всей полноты
характеристик сеялки мы рекомендуем
внимательно прочитать настоящую
инструкцию.
С учетом Вашего опыта мы хотели бы
получить Ваши замечания и рекомендации,
которые всегда будут полезны для улучшения
нашей продукции.
Будем благодарны Вам, если Вы вернете нам
заполненный гарантийный купон.
Желаем длительной и безаварийной
эксплуатации вашей сеялки.
Примите, Дорогой Клиент, наши наилучшие
пожелания.
Ж. Бюрель
Президент - Генеральный директор.
Dear Customer,
Thank you for choosing the XEOS seed drill.
To ensure correct operation, and to get the most out of your seed drill, we
recommend that you read these instructions carefully.
Please do not hesitate to give us your suggestions and comments based on
your experience. They are always useful for improving our products.
We would be grateful if you could return the duly completed guarantee
coupon.
We hope your seed drill will provide long and trouble-free service.
Yours sincerely.
J. BUREL
Chairman
PL
RU
In accordance with Appendix 2, Section 1, Point A of the European Machinery Directive 2006/42/EC.
Zgodnie z załącznikiem 2, część 1, punkt A dyrektywy « maszyny » 2006/42/CE
Согласно приложению 2, части 1, пункту А Директивы "о безопасности машин и оборудования"
2006/42/СЕ.
SULKY-BUREL
BP 92111
35221 C
HÂTEAUBOURG
C
EDEX
- F
RANCE
M
ANUFACTURER
’
S NAME AND ADDRESS
:
N
AZWA I ADRES PRODUCENTA
:
Н
АИМЕНОВАНИЕ И АДРЕС ИЗГОТОВИТЕЛЯ
:
N
AME AND ADDRESS OF THE PERSON AUTHORISED TO
COMPILE THE TECHNICAL SPECIFICATIONS
:
N
AZWISKO I ADRES OSOBY UPRAWNIONEJ DO
OPRACOWANIA DOKUMENTACJI TECHNICZNEJ
Ф.И.О.
И АДРЕС ОТВЕТСТВЕННОГО ЗА СОСТАВЛЕНИЕ
КОМПЛЕКТА ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
:
J
J
ACQUES
ACQUES
BUREL
BUREL
BP 92111
35221 C
HÂTEAUBOURG
C
EDEX
- F
RANCE
M
ACHINE
D
ESCRIPTION
:
O
PIS MASZYNY
:
О
ПИСАНИЕ МАШИНЫ
:
SEED DRILL
SEED DRILL
SIEWNIK ZBOŻOWY
SIEWNIK ZBOŻOWY
Сеялка для зерна
T
YPE
:
T
YP
:
Т
ИП
:
XÉOS MD / HD
Declaration of Conformity
Deklaracja Zgodności
Декларация о соответствии
S
ERIAL NUMBER
:
NUMER FABRYCZNY:
С
ЕРИЙНЫЙ НОМЕР
:
2
A
CCESSORIES
:
OSPRZĘT :
О
БОРУДОВАНИЕ
:
Châteaubourg:
December 2009
Châteaubourg :
Grudzień 2009 r.
Составлено в Шатобуре:
Декабрь
2009
Signed:
Podpisał:
Подпись:
J. BUREL
Chairman
Przewodniczący
Глава компании
GB
PL
RU
T
HE MACHINE CONFORMS TO THE
RELEVANT TERMS OF THE
E
UROPEAN
M
ACHINERY
D
IRECTIVE
2006/42/EC.
T
HE MACHINE ALSO CONFORMS TO THE
TERMS OF THE FOLLOWING DIRECTIVES
:
D
IRECTIVE
CEM 2004/108/EC
M
ASZYNA JEST ZGODNA Z
ODPOWIEDNIMI PRZEPISAMI DYREKTYWY
«
MASZYNY
» 2006-42 CE
M
ASZYNA JEST RÓWNIEŻ
ZGODNA Z PRZEPISAMI
NASTĘPUJĄCYCH DYREKTYW
:
D
YREKTYWA CEM
2004 / 108 /
CE
М
АШИНА СООТВЕТСТВУЕТ
НАДЛЕЖАЩИМ ПОЛОЖЕНИЯМ
Д
ИРЕКТИВЫ
"
О БЕЗОПАСНОСТИ МАШИН
И ОБОРУДОВАНИЯ
" 2006-42 CE
М
АШИНА СООТВЕТСТВУЕТ
ПОЛОЖЕНИЯМ СЛЕДУЮЩИХ ДИРЕКТИВ
:
Д
ИРЕКТИВА
CEM 2004 / 108 / CE
3
GENERAL SAFETY REGULATIONS
Every time the tractor/machine assembly is to be
started up and used, you should ensure
beforehand that it complies with current legislation
on safety at work and Road Traffic regulations.
GENERAL
1 -
In addition to the instructions contained in this
manual, legislation relating to safety instructions
and accident prevention should be complied with.
2 -
Warnings affixed to the machine give
indications regarding safety measures to be
observed and help to avoid accidents.
3 -
When travelling on public roads, abide by the
provisions of the Highway Code.
4 -
Before starting work, it is essential that the
user familiarizes himself with the control and
operating elements of the machine and their
respective functions. When the machine is
running, it may be too late.
5 -
The user should avoid wearing loose clothing
which may be caught up in the moving parts.
6 -
We recommend using a tractor with a safety
cab or roll bar conforming to standards in force.
7 -
Before starting up the machine and beginning
work, check the immediate surroundings,
particularly for children. Make sure that visibility is
adequate. Clear any persons or animals out of the
danger zone.
8 -
It is strictly forbidden to transport any persons
or animals on board the machine whether it is in
operation or not.
9 -
The machine should only be coupled up to the
tractor at the specially provided towing points and
in accordance with applicable safety standards.
10 -
Extreme care must be taken when coupling
or uncoupling the machine from the tractor.
11 -
Before hitching up the machine, ensure that
the front axle of the tractor is sufficiently
weighted. Ballast weights should be fitted to the
special supports in accordance with the
instructions of the tractor manufacturer.
12 -
Do not exceed the maximum axle weight or
the gross vehicle weight rating.
13 -
Do not exceed the maximum authorized
dimensions for using public roads.
14 -
Before entering a public road, ensure that the
protective and signalling devices (lights, reflectors,
etc.) required by law are fitted and working
properly.
15 -
All remote controls (cords, cables, rods,
hoses, etc.) must be positioned so that they
cannot accidentally set off any manoeuvre which
may cause an accident or damage.
16 -
Before entering a public road, place the
machine in the transport position, in accordance
with the manufacturer’s instructions.
17 -
. Never leave the driver’s position whilst the
tractor is running.
18 -
The speed and the method of operation must
always be adapted to the land, roads and paths.
Avoid sudden changes of direction under all
circumstances.
19 -
Precision of the steering, tractor adhesion,
road holding and effectiveness of the braking
mechanism are influenced by factors such as the
weight and nature of the machine being towed,
the front axle stage and the state of the land or
path. It is essential, therefore, that the appropriate
care is taken for each situation.
20 -
Take extra care when cornering, taking
account of the overhang, length, height and
weight of the machine or trailer being towed.
21 -
Before using the machine, ensure that all
protective devices are fitted and in good condition.
Damaged protectors should be replaced
immediately.
22 -
Before using the machine, check that nuts
and screws are tight, particularly those for
attaching tools (discs, flickers, deflectors, etc.).
Tighten if necessary.
23 -
Do not stand in the operating area of the
machine.
24 -
Caution! Be aware of any crushing and
shearing zones on remote-controlled and
particularly hydraulically-controlled parts.
25 -
Before climbing down from the tractor, or
before any operation on the machine, turn off the
engine, remove the key from the ignition and wait
until all moving parts have come to a standstill.
26 -
Do not stand between the tractor and the
machine until the handbrake has been applied
and/or the wheels have been wedged.
27 -
. Before any operation on the machine, ensure
that it
cannot be started up accidentally.
28 -
Do not use the lifting ring to lift the machine
when it is loaded.
PROPER USE OF THE MACHINE
The Seed drill must only be used for tasks for
which it has been designed.
The manufacturer will not be liable for any damage
caused by using the machine for applications
other than those specified by the manufacturer.
Using the machine for purposes other than those
originally intended will be done so entirely at the
user’s risk.
Proper use of the machine also implies:
- complying with instructions on use, care and
maintenance provided by the manufacturer;
- using only original or manufacturer
recommended spare parts, equipment and
accessories.
The Seed drill must only be operated, maintained
and repaired by competent persons, familiar with
the specifications and methods of operation of the
machine. These persons must also be informed of
the dangers to which they may be exposed.
The user must strictly abide by current legislation
regarding:
- accident prevention;
- safety at work (Health and Safety Regulations);
- transport on public roads (Road Traffic
Regulations).
Strict compliance with warnings affixed to the
machine is obligatory.
The owner of the equipment shall become liable
for any damage resulting from alterations made to
the machine by the user or any other person,
without the prior written consent of the
manufacturer.
- The noise emission value measured at the driving
position with the cab closed (level of acoustic
pressure) is 75 dB(A).
Measuring device: SL 401
Microphone positioned according to Appendix D,
paragraph D.2.2.4 of EN 1553.
This level of acoustic pressure essentially depends
on the tractor used.
HITCHING
1 -
When hitching or unhitching the machine from
the tractor, place the control lever of the hydraulic
lift in such a position that the lifting mechanism
cannot be activated accidentally.
2 -
When hitching the machine to the three-point
lifting mechanism of the tractor, ensure that the
diameters of the pins or gudgeons correspond to
the diameter of the tractor ball joints.
3 -
Caution! In the three-point lifting zone, there
may be a danger of crushing and shearing.
4 -
Do not stand between the tractor and the
machine whilst operating the external lift control
lever.
5 -
When in transport, lifting mechanism stabilizer
bars must be fitted to the machine to avoid
floating and side movement.
6 -
When transporting the machine in the raised
position, lock the lift control lever.
7 -
Never unhitch the machine when the hopper is
filled.
Safety regulations
Risk of accident
Risk of damage to the machine
Operating tip
These symbols are used in these instructions every time recommendations are provided concerning your safety, the safety of others or the
correct operation of the machine.
These recommendations must be given to all users of the machine.
GB
4
DRIVE EQUIPMENT
(Power take-off and universal drive shafts)
1 -
Only use universal drive shafts supplied with
the machine or recommended by the
manufacturer.
2 -
Power take-off and universal drive shaft
guards must always be fitted and in good
condition.
3 -
Ensure that the tubes of the universal drive
shafts are properly guarded, both in the working
position and in the transport position.
4 -
Before connecting or disconnecting a universal
drive shaft, disengage the power take-off, turn off
the engine and re-move the key from the ignition.
5 -
If the primary universal drive shaft is fitted with
a torque limiter or a free wheel, these must be
mounted on the machine power take-off.
6 -
Always ensure that universal drive shafts are
fitted and locked correctly.
7 -
Always ensure that universal drive shaft guards
are immobilized in rotation using the specially
provided chains.
8 -
Before engaging power take-off, ensure that
the speed selected and the direction of rotation of
the power take-off comply with the
manufacturer’s instructions.
9 -
Before engaging power take-off, ensure that
no persons or animals are close to the machine.
10 -
Disengage power take-off when the universal
drive shaft angle limits laid down by the
manufacturer are in danger of being exceeded.
11 -
Caution! When power take-off has been
disengaged, moving parts may continue to rotate
for a few moments. Do not approach until they
have reached a complete standstill.
12 -
On removal from the machine, rest the
universal drive shafts on the specially provided
supports.
13 -
After disconnecting the universal drive shafts
from the power take-off, the protective cap should
be fitted to the power take-off.
14 -
Damaged power take-off and universal drive
shaft guards must be replaced immediately.
HYDRAULIC CIRCUIT
1 -
Caution! The hydraulic circuit is pressurized.
2 -
When fitting hydraulic motors or cylinders,
ensure that the circuits are connected correctly in
accordance with the manufacturer’s guidelines.
3 -
Before fitting a hose to the tractor’s hydraulic
circuit, ensure that the tractor-side and machine-
side circuits are not pressurized.
4 -
The user of the machine is strongly
recommended to identify the hydraulic couplings
between the tractor and the machine in order to
avoid wrong connection. Caution! There is a
danger of reversing the functions (for example:
raise/lower).
5 -
Check hydraulic hoses once a year:
. Damage to the outer surface
. Porosity of the outer surface
. Deformation with and without pressure
. State of the fittings and seals
The maximum working life for hoses is 6 years.
When replacing them, ensure that only hoses with
the specifications and grade recommended by the
machine manufacturer are used.
6 -
When a leak is found, all necessary
precautions should be taken to avoid accidents.
7 -
Pressurized liquid, particularly hydraulic circuit
oil, may cause serious injury if it comes into
contact with the skin. If the case of injury, consult
a doctor immediately. There is a risk of infection.
8 -
Before any operation on the hydraulic circuit,
lower the machine, release the pressure from the
circuit, turn off the engine and remove the key
from the ignition.
MAINTENANCE
1 -
Before commencing any maintenance,
servicing or repair work, or before attempting to
locate the source of a breakdown or fault, it is
essential that the power take-off is disengaged,
the engine turned off and the key removed from
the ignition.
2 -
Check regularly that nuts and screws are not
loose. Tighten if necessary.
3 -
Before carrying out maintenance work on a
raised machine, prop it up using appropriate
means of support.
4 -
When replacing a working part (fertilizer
spreader blade or seed drill coulter), wear
protective gloves and only use appropriate tools.
5 -
To protect the environment, it is forbidden to
throw away oil, grease or filters of any kind. Give
them to specialist recycling firms.
6 -
Before operating on the electric circuit,
disconnect the power source.
7 -
Protective devices likely to be exposed to wear
and tear should be checked regularly. Replace
them immediately if they are damaged.
8 -
Spare parts should comply with the standards
and specifications laid down by the manufacturer.
Only use Sulky spare parts.
9 -
Before commencing any electric welding work
on the tractor or the towed machine, disconnect
the alternator and battery cables.
10 -
Repairs affecting parts under stress or
pressure (springs, pressure accumulators, etc.)
should be carried out by suitably qualified
engineers with special tools.
DANGER
GB
Marker operating area
Rotating shaft
Agitator in the hopper
Universal drive joint
Rotating turbine
The triangular hitch represents a
crushing hazard
Do not remain on the walkway
Moving parts:
Drive wheel
Tramlining disc
5
5
6
6
4
4
3
3
2
2
1
1
1
1
3
3
4
4
5
5
2
2
6
6
1
1
5
5
OGÓLNE PRZEPISY BEZPIECZEŃSTWA PRACY
Przed każdym uruchomieniem siewnika zbożowego
oraz współpracującego z nim ciągnika, należy
zapoznać się z obowiązującymi przepisami
Bezpieczeństwa i Higieny Pracy oraz przepisami
Kodeksu Ruchu Drogowego.
PRZEPISY OGÓLNE
1 - Oprócz zaleceń zawartych w tej instrukcji obsługi,
należy również przestrzegać przepisów
bezpieczeństwa i higieny pracy (BHP).
2 - Ostrzeżenia (etykiety samoprzylepne)
umieszczone na maszynie dostarczają wskazówek
dotyczących bezpieczeństwa użytkownika jak oraz
osób trzecich i wpływają na uniknięcie wypadków.
3 - Podczas ruchu po drogach publicznych, należy
przestrzegać przepisów zawartych w obowiązujacym
Kodeksie Ruchu Drogowego.
4 - Przed rozpoczęciem pracy, użytkownik jest
zmuszony do zapoznania się ze wszystkimi
urządzeniami kierującymi maszyny, jej obsługą i
funkcjami. W czasie pracy jest na to za późno.
5 - Użytkownik musi unikać noszenia zbyt luźnych
ubrań, które mogłyby być zostać wciągnięte przez
elementy pracujące maszyny.
6 - Zaleca się, aby współpracować z ciągnikiem
wyposażonym w kabinę lub ramę ochronną, zgodnie
z obowiązującymi przepisami.
7 - Przed wyjechaniem na drogę publiczną i przed
rozpoczęciem pracy, należy sprawdzić najbliższe
otoczenie ciągnika i rozsiewacza, czy nie ma wokół
nich niepożądanych osób (dzieci!).
Należy zapewnić sobie odpowiednią widoczność.
8 - Przewóz osób lub zwierząt na siewniku podczas
pracy lub transportu jest surowo zabroniony.
9 - Połączenie siewnika z ciągnikiem może odbyć się
wyłącznie za pomocą sprzętu do tego
przeznaczonego, przy wykorzystaniu odpowiednio
przewidzianych w tym celu miejsc układu
zaczepienia siewnika i ciągnika, zgodnie z
obowiązującymi przepisami.
10 - Zachować szczególną ostrożność podczas
sprzęgania (podłączania) siewnika z ciągnikiem oraz
podczas jego wysprzęgania (odłączania).
11 - Przed przyłączeniem siewnika sprawdzić, czy
przednia oś ciągnika jest wystarczająco obciążona.
Obciążniki mogą być zamocowane tylko w
przewidzianych do tego celu miejscach, zgodnie z
zaleceniami producenta ciągnika.
12 - Nie przekraczać maksymalnego obciążenia
przedniej osi w zależności od podłączonej maszyny.
Nie przekraczać maksymalnej masy dopuszczonej do
poruszania się po drogach publicznych.
13 - Przestrzegać dopuszczalnych wymiarów pojazdu
znajdującego się na drogach publicznych.
14 - Przed wyjazdem na drogi publiczne należy
sprawdzić poprawność umieszczenia i działania
sygnalizacji świetlnej (światła, światła odblaskowe)
wymaganej przez przepisy zawarte w Kodeksie
Ruchu Drogowego.
15 - Wszystkie przewody (węże, kable...) muszą być
umocowane w taki sposób, aby było wykluczone
wszelkie ich nieoczekiwane odłączenie, gdyż istnieje
niebezpieczeństwo wypadku i wyrządzenia szkód.
16 - Przed wyjazdem na drogi publiczne siewnik
musi znajdować się w pozycji transportowej,
wskazanej przez producenta.
17 - Nigdy nie opuszczać kabiny podczas pracy
ciągnika.
18 - Prędkość i sposób prowadzenia ciągnika muszą
zawsze odpowiadać warunkom terenowym i
drogowym. We wszystkich okolicznościach należy
unikać nagłych zmian kierunku jazdy.
19 - Utrzymanie dokładnego kierunku jazdy,
zachowanie dobrej przyczepności ciągnika do
nawierzchni, skuteczność układu hamulcowego
uwarunkowane są: masą maszyny zaczepionej na
ciągniku, odpowiednim obciążeniem przedniej osi
ciągnika oraz stanu drogi i rodzaju terenu. Bardzo
ważne jest, aby zachować szczególną ostrożność
podczas pracy maszyny.
20 - Podczas jazdy na zakrętach należy zwrócić
szczególną uwagę na gabaryty zaczepionej maszyny,
odległość między maszyną a ciągnikiem, długość
maszyny i jej ciężar.
21 - Przed każdym wyjazdem maszyny należy
sprawdzić, czy wszystkie urządzenia ochronne
znajdują się w dobrym stanie. Powstałe uszkodzenia
należy niezwłocznie naprawić, a ewentualne braki
uzupełnić.
22 - Przed każdym użyciem maszyny do prac
polowych należy sprawdzić dokręcenie wszystkich
śrub i nakrętek, w szczególności tych, które
utrzymują elementy pracujące (tarcze, obudowy,
osłony...). W razie potrzeby należy je dokręcić.
23 - Zabrania się przebywania w strefie pracy
maszyny.
24 - Zwrócić uwagę na strefy, gdzie istnieje
możliwość zmiażdżenia, zwłaszcza te, które są
sterowane na odległość, zwłaszcza sterowane
hydraulicznie.
25 - Przed opuszczeniem kabiny ciągnika i przed
każdą czynnością wykonywaną przy maszynie,
należy wyłączyć silnik ciągnika, wyciągnąć kluczyk
ze stacyjki i upewnić się, czy zatrzymały się
wszystkie zespoły pracujące.
26 - Nie należy przebywać między ciągnikiem a
podłączoną maszyną bez wcześniej zaciągniętego
hamulca postojowego i ułożenia blokad
przeciwstoczeniowych (klinów) pod kołami ciągnika.
27 - Przed wszelkimi czynnościami wykonywanymi
przy maszynie należy upewnić się, czy nie nastąpi jej
samoczynne uruchomienie do pracy.
28 - Nie używać lewarka ani dźwigu do podnoszenia
maszyny, gdy jest ona napełniona.
PRAWIDŁOWE UŻYTKOWANIE SIEWNIKA
ZBOŻOWEGO SULKY REGULINE SOLO
Siewnik zbożowy REGULINE SOLO musi być
wykorzystywany do takich prac, do jakich został
skonstruowany. Producent ani sprzedawca nie ponosi
odpowiedzialności za uszkodzenia powstałe w
wyniku użytkowania siewnika niezgodnie z jego
zaleceniami.
Wszelkie wykorzystywanie siewnika poza jego
przeznaczeniem określonym przez producenta
odbywa się na ryzyko i odpowiedzialność
użytkownika.
Za użytkowanie maszyny zgodne z jej
przeznaczeniem rozumie się:
- przestrzeganie wskazówek producenta dotyczących
użytkowania i konserwacji,
- używanie oryginalnych części zamiennych
wskazanych przez konstruktora.
Siewnik może być obsługiwany, naprawiany i
utrzymywany tylko przez osoby kompetentne, ze
znajomością charakterystyki i sposobów obsługi
siewnika. Te osoby muszą być też poinformowane o
niebezpieczeństwach, na które mogą być narażone.
Użytkownik zobowiązany jest do przestrzegania:
- przepisów BHP,
- Kodeksu Pracy,
- Kodeksu Ruchu Drogowego,
- wszystkich ostrzeżeń umieszczonych na siewniku.
Wszelkie zmiany konstrukcyjne dokonane na
siewniku przez użytkownika lub jakąkolwiek inną
osobę, bez oficjalnego i pisemnego powiadomienia o
zgodzie konstruktora (producenta) są przeprowadzane
na odpowiedzialność właściciela maszyny.
- Wartość emisji hałasu, mierzona na stanowisku
sterowania, kabina zamknięta. (poziom ciśnienia
akustycznego) wynosi 75 dB(A)
Urządzenie pomiarowe : SL 401
Mikrofon ustawiony zgodnie z paragrafem D.2.2.4
załącznika D do normy EN 1553.
Ten poziom ciśnienia akustycznego zależy głównie
od zastosowanego ciągnika.
PODŁĄCZANIE SIEWNIKA
1. Podczas podłączania siewnika z ciągnikiem lub
podczas jego ustawiania, dźwignię podnośnika
hydraulicznego należy pozostawić w takim
położeniu, aby układ hydrauliczny nie mógł zacząć
działać samoczynnie.
2. Podczas sprzęgania siewnika z trzypunktowym
układem zawieszenia ciągnika należy upewnić się,
czy średnice sworzni mocujących i rodzaj
szybkozłączy hydraulicznych siewnika są
odpowiednie do elementów mocujących ciągnika
(przegubów kulistych, itp.).
ryzyko wypadku
ryzyko uszkodzenia maszyny
ułatwienie pracy
• w niniejszej instrukcji obsługi użyto powyższych symboli za każdym razem, gdy opisane zalecenia dotyczą państwa
bezpieczeństwa jak i osoby postronnej lub działania samej maszyny.
• wszelkie zalecenia należy przekazać każdemu użytkownikowi maszyny.
PL
OGÓLNE PRZEPISY BEZPIECZEŃSTWA PRACY
6
6
3. Należy zachować szczególną ostrożność w strefie
działania trzypunktowego układu zawieszenia.
Istnieje tam ryzyko zmiażdżenia oraz ran ciętych!
4. Zabrania się przebywania między siewnikiem a
ciągnikiem podczas wykonywania wszelkich
czynności zewnętrzną dźwignią obsługującą układ
hydrauliczny.
5. Podczas transportu siewnika musi być on
odpowiednio zablokowany wieszakami podnośnika
hydraulicznego, aby uniknąć kołysania się lub
ewentualnego nieoczekiwanego rozłożenia.
6. Podczas transportu siewnika w pozycji
transportowej, należy odpowiednio zablokować
dźwignię obsługującą podnośnik hydrauliczny
ciągnika.
7. Zabrania się odczepiania siewnika od ciągnika,
gdy w skrzyni nasiennej siewnika znajduje się
ziarno.
ELEMENTY PRACUJĄCE W RUCHU I
PRZENOSZĄCE NAPĘD
(Napęd W.O.M. i wały napędowe Cardana)
1. Należy używać wałów napędowych dostarczanych
z siewnikiem lub ściśle określonych przez
konstruktora.
2. Osłony wału napędowego muszą zawsze
znajdować się w odpowiednim miejscu i znajdować
się w dobrym stanie technicznym.
3. Przestrzegać poprawnego pokrycia wału
napędowego przez jego osłony w pozycji pracy i w
pozycji transportowej.
4. Przed podłączeniem lub odłączeniem wału
napędowego należy wyłączyć napęd W.O.M.
ciągnika, silnik ciągnika i wyciągnąć kluczyk ze
stacyjki.
5. Jeżeli wał napędowy jest wyposażony w sprzęgło
przeciążeniowe, ogranicznik momentu obrotowego
lub wolne koło, to te elementy muszą być
montowane na wałku odbioru mocy maszyny.
6. Zawsze należy dbać o odpowiednie podłączenie
wału napędowego z wałkiem przekaźnika mocy
ciągnika.
7. Zawsze należy zadbać, aby osłony wału
napędowego były przymocowane do przeznaczonych
do tego łańcuchów w celu ich unieruchomienia.
8. Przed podłączeniem wałka przekaźnika mocy
należy upewnić się, czy prędkość obrotowa W.O.M.
oraz czy kierunek obrotów odpowiada zaleceniom
konstruktora.
9. Przed włączeniem napędu W.O.M. należy upewnić
się, czy w pobliżu maszyny nie znajduje się żadna
osoba lub zwierzę.
10. Odłączyć wał napędowy, jeśli może zaistnieć
sytuacja przekroczenia dopuszczalnego kąta
załamania określonego przez producenta wałka.
11. Uwaga!!! Po odłączeniu wału napędowego,
elementy znajdujące się w ruchu mogą obracać się
jeszcze przez kilka chwil. Nie należy w tym czasie
zbliżać się do strefy niebezpieczeństwa maszyny.
Wszystkie elementy muszą się najpierw zatrzymać!
12. Po odłączeniu wału napędowego, gdy maszyna
nie pracuje, wałek powinien być odłożony na
specjalnie do tego celu przygotowanym wsporniku.
13. Po odłączeniu wału napędowego należy
zabezpieczyć końcówkę wałka przekaźnika mocy na
ciągniku odpowiednim kapturkiem (osłoną).
14. Uszkodzone osłony wału napędowego i
końcówki wałka przekaźnika mocy muszą być
natychmiast wymienione na nowe.
UKŁAD HYDRAULICZNY
1. Uwaga! Układ hydrauliczny znajduje się pod
ciśnieniem.
2. Podczas podłączania siłowników lub silników
napędzanych hydraulicznie należy zwrócić
szczególną uwagę na podłączenie przewodów
zgodnie z zaleceniami konstruktora.
3. Przed podłączeniem przewodów do układu
hydraulicznego ciągnika, należy upewnić się, czy
przewody od strony siewnika i od strony ciągnika nie
znajdują się pod ciśnieniem.
4. Zaleca się użytkownikowi maszyny dokładne
podłączenie układu hydraulicznego ciągnika
(zasilanie – zasilanie, powrót – powrót) w celu
uniknięcia złego obiegu oleju (np. zamiana
opuszczania z podnoszeniem).
5. Kontrolę przewodów hydraulicznych należy
przeprowadzać raz na rok. Dokładnie sprawdzać:
- Uszkodzenia powłoki zewnętrznej.
- Porowatość powłoki zewnętrznej.
- Powstałe deformacje pod ciśnieniem i bez
ciśnienia.
- Stan złączy i zaworów.
Maksymalny okres użytkowania przewodów
hydraulicznych wynosi 6 lat. W przypadku wymiany
przewodów hydraulicznych na nowe, należy
wymienić je na przewody o takich samych
parametrach technicznych i jakości określonych
przez producenta maszyny.
6. W przypadku zlokalizowania wycieku, należy
podjąć wszelkie środki ostrożności w celu uniknięcia
wypadku.
7. Każda ciecz znajdująca się pod ciśnieniem, w
szczególności olej z układu hydraulicznego, może
uszkodzić skórę i doprowadzić do ciężkich ran! W
razie wypadku, należy natychmiast udać się do
lekarza! Zachodzi poważne ryzyko infekcji!
8. Przed każdą czynnością wykonywaną przy
układzie hydraulicznym, należy opuścić maszynę do
pozycji spoczynkowej, wyłączyć ciśnienie w obiegu,
wyłączyć silnik ciągnika i wyciągnąć kluczyk ze
stacyjki.
KONSERWACJA
1. Przed każdą pracą związaną z utrzymaniem,
konserwacją lub naprawą maszyny, a także z
szukaniem przyczyny awarii zawsze należy wyłączyć
napęd wałka przekaźnika mocy, wyłączyć silnik
ciągnika i wyciągnąć kluczyk ze stacyjki.
2. Regularnie sprawdzać dokręcenie śrub i nakrętek.
Dokręcić w razie potrzeby!
3. Przed przystąpieniem do prac związanych z
konserwacją siewnik powinien znajdować się w
pozycji spoczynkowej. W razie unoszenia siewnika,
podstawić pod niego odpowiednie wsporniki i
dokładnie zabezpieczyć!
4. Podczas wymiany elementów roboczych
pracujących w ruchu (np. łopatek rozsiewających w
przypadku rozsiewacza nawozów lub redlic w
przypadku siewnika), należy założyć rękawice
ochronne i używać odpowiednich narzędzi.
5. W celu ochrony środowiska naturalnego zabrania
się wyrzucania filtrów lub wylewania wszelkich
olejów. Należy je zwrócić do specjalnych punktów
zajmujących się utylizacją.
6. Przed wszelkimi czynnościami związanymi z
naprawą układu hydraulicznego lub układu
elektrycznego, należy odłączyć źródło prądu.
7. Urządzenia ochronne narażone na uszkodzenia
muszą być regularnie sprawdzane. Jeżeli są
uszkodzone, należy je niezwłocznie wymienić.
8.Części zamienne muszą odpowiadać normom i
charakterystykom technicznym określonym przez
konstruktora. Należy używać wyłącznie
oryginalnych części SULKY!
9. Przed przystąpieniem do prac związanych ze
spawaniem elektrycznym, należy odłączyć przewody
elektryczne od alternatora i akumulatora.
10. Wszelkie naprawy części znajdujących się pod
napięciem lub naciskiem (sprężyny, akumulatory,
amortyzatory) mogą być wykonywane przez
odpowiednio w tym celu przeszkolony serwis za
pomocą odpowiednio przygotowanych w tym celu
narzędzi.
Przy wszelkich czynnościach przeprowadzanych
przy i na siewniku należy zachować szczególną
ostrożność. Zawsze należy się upewnić, czy w
pobliżu nie znajduje się żadna osoba, która mogłaby
być narażona na jakiekolwiek niebezpieczeństwo.
UZUPEŁNIENIE INSTRUKCJI OBSŁUGI
Czyszczenie redlic siewnika z chwastów lub innych
zanieczyszczeń w czasie pracy siewnika należy
używać odpowiednich narzędzi.
Pozostawienie siewnika na stokach lub innych
pochyłościach terenu bez zabezpieczenia go jest
niedopuszczalne.
Rozprowadzanie nasion w skrzyni nasiennej jest
zabronione.
Podczas każdej przerwy w pracy maszyny napęd
powinien być wyłączony.
PRZECHOWYWANIE MASZYNY
Siewnik powinien być przechowywany w suchym i
zadaszonym miejscu odłączony od ciągnika. Na
wolnym powietrzu nie wolno przechowywać
siewnika dłużej niż jeden miesiąc w ciągu roku.
Po zakończeniu sezonu siewnik należy starannie
umyć, dokładnie opróżnić skrzynię nasienną a
następnie osuszyć. Wszystkie miejsca smarowania
napełnić świeżym smarem lub olejem, części
metalowe niemalowane przetrzeć olejem
napędowym, uszkodzone powierzchnie lakierowane
oczyścić i pomalować na nowo. Węże oczyścić,
osuszyć.
Na okres zimowy wymontować filtry.
Przerwy między sezonami należy wykorzystać na
przeprowadzenie ogólnego przeglądu i napraw.
Przewidziane do naprawy bądź wymiany części
należy zamówić u importera maszyn.
DEMONTAŻ I KASACJA
Użytkownik siewnika zgodnie z przepisami o
ochronie środowiska jest zobowiązany do
prowadzenia prawidłowej gospodarki odpadami
uzgodnionej z odpowiednimi władzami
samorządowymi.
W ramach tych działań w chwili wymiany i
złomowania części i zespołów lub likwidacji całego
urządzenia użytkownik powinien:
• części nadające się jeszcze do dalszego
wykorzystania zakonserwować i odłożyć do
magazynu,
• części metalowe złomowane przekazać do punktów
skupu złomu,
• elementy z tworzyw sztucznych, gumy itp.
przekazać do punktów prowadzących skup
surowców wtórnych,
• zużyty olej z urządzeń współpracujących przekazać
do przedsiębiorstw prowadzących zbiór zużytych
olejów i smarów lub postępować zgodnie z
miejscowymi przepisami dotyczącymi gospodarki
odpadami i ochrony środowiska.
1. Maszynę przechowywać w pomieszczeniu
suchym, na twardym podłożu, osadzoną na
podporach spoczynkowych. Podczas opuszczania
maszyny na ziemię, zachować szczególną
ostrożność. Niebezpieczeństwo okaleczenia!!!
2. W czasie pracy siewnika niedopuszczalne jest
przegarnianie ziarna w zbiorniku oraz przebywanie
PL
7
osoby postronnej w odległości mniejszej niż 15
metrów od pracującej maszyny.
3. Niedopuszczalne jest dokonywanie
mechanicznego załadunku nawozów przy użyciu
ładowacza uniwersalnego, jeżeli w strefie działania
znajdują się osoby postronne.
TRANSPORT. TRANSPORT PO DROGACH
PUBLICZNYCH
1. Przed jazdą transportową należy zabezpieczyć
siewnik. Unieść go na trzypunktowym układzie
zawieszenia ciągnika (podnośnikiem
hydraulicznym ciągnika) na odpowiednią
wysokość. Prześwit transportowy powinien
wynosić ok. 60-70 cm.
2. Prędkość jazdy należy dostosować do warunków
drogowych. Nie należy przekraczać ograniczenia
prędkości jazdy dla pojazdów wolnobieżnych,
określonej przez Kodeks Drogowy.
3. Podczas transportu, na maszynie nie może
znajdować się żadna osoba ani przedmiot.
4. Szerokość gabarytowa maszyny nie może
przekraczać 3 metrów.
5. Podczas transportu po drogach publicznych na
tyle siewnika należy umieścić światła zespolone
oraz światła odblaskowe tylne.
6. Jeśli siewnik jest wyposażony w sygnalizację
świetlną, to należy podłączyć przewody świateł do
gniazda zewnętrznego instalacji elektrycznej
ciągnika, sprawdzić działanie świateł siewnika, w
tym zgodność z działaniem świateł ciągnika.
7. Na siewniku zamontować trójkątną tablicę
wyróżniającą dla pojazdów wolnobieżnych.
Zamontować także w uchwyty prostokątne tablice
ostrzegawcze w skośne pasy biało-czerwone.
Wymienione wyżej tablice można nabyć w miejscu
zakupu maszyny.
Przy wszelkich czynnościach przeprowadzanych
przy i na siewniku należy zachować szczególną
ostrożność. Zawsze należy się upewnić, czy w
pobliżu nie znajduje się żadna osoba, która
mogłaby być narażona na jakiekolwiek
niebezpieczeństwo.
PL
NIEBEZPIECZEŃSTWO
Strefa działania bocznych
znaczników przejazdów
Obracające się mieszadło.
Nie wkładać rąk! Obracający się
wałek napędowy.
Obracający się wał Cardana.
Turbina w ruchu
Zagrożenie zmiażdżeniem trójkątem
sprzęgowym
Nie zatrzymywać się na pomoście
Elementy ruchome:
Kółko napędowe
Talerz znakujący
6
6
5
5
4
4
3
3
2
2
1
1
1
1
3
3
4
4
5
5
2
2
6
6
1
1
8
9
9
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
Перед пуском или эксплуатацией агрегата трактор/
машина необходимо заблаговременно убедиться в
том, что он удовлетворяет актуальным требованиям
правил безопасности труда и Правилам дорожного
движения.
1.
ОБЩИЕ ПОЛОЖЕНИЯ
1 - Следует соблюдать не только рекомендации
данного Руководства, но и правила безопасности и
предотвращения несчастных случаев.
2 - Предупреждения, находящиеся на машине,
содержат указания относительно средств
безопасности, которые необходимо соблюдать и
которые помогают избегать несчастных случаев.
3 - При езде по дорогам общего пользования
соблюдайте Правила дорожного движения.
4 - Перед началом работы пользователь должен
обязательно ознакомиться с управляющими
органами разбрасывателя и их функциями. Если
разбрасыватель будет включен, может быть уже
слишком поздно.
5 - Пользовать не должен надевать свободную
одежду, которая может быть зацеплена или втянута
подвижными деталями машины.
6 - Рекомендуется пользоваться трактором с
кабиной или предохранительным тентом, в
соответствии с действующими нормами.
7 - Прежде чем привести в действие разбрасыватель
и начать работу, необходимо проверить ближайшее
окружение, а особенно, убедиться, нет ли рядом
детей. Убедитесь, достаточна ли обзорность.
Удалите всех людей и животных из опасной зоны.
8 - Запрещается перевозить людей и животных на
разбрасывателе независимо от того, работает он или
нет.
9 - Разбрасыватель агрегатируется с трактором
только в специальных пунктах навески с
соблюдением соответствующих правил
безопасности.
10 - Необходимо соблюдать особую осторожность
во время присоединения разбрасывателя к трактору
и отсоединения от трактора.
11 - Перед тем, как приступить к присоединению
разбрасывателя, убедитесь, достаточно ли
нагружена передняя ось трактора. Балласты
должны быть установлены в специальных
держателях в соответствии с указаниями
производителя трактора.
12 - Запрещается превышать максимальную
нагрузку на ось и общую нагрузку трактора.
13 - Во время езды по дорогам общего назначения
запрещается превышать максимально допустимые
размеры груза.
14 - Прежде чем въехать на дорогу общего
назначения, убедитесь, правильно ли действуют все
предупреждающие и приборы устройства (огни,
фары и т.д.), наличие которых предусмотрено
законом.
15 - Все органы дистанционного управления (тяги,
стержни, шланги и т.д.) должны быть проложены
таким образом, чтобы не привести в движение
какой-либо элемент, который может быть причиной
несчастного случая.
16 - Перед въездом на дорогу разбрасыватель
необходимо поставить в транспортное положение в
соответствии с указаниями производителя.
17 -. Никогда не опускайте сидение водителя на
едущем тракторе.
18 - Скорость и способ работы должны быть всегда
подобраны к рельефу местности, дорожному
покрытию и дороге. При любых условиях следует
избегать резкого изменения направления движения.
19 - Точность управления, сцепление трактора с
дорожным покрытием, сохранение положения на
дороге и эффективность торможения зависят от
веса и вида подвешенной машины, нагрузки на
переднюю ось и состояния дорожного покрытия или
дороги. Поэтому в любой ситуации необходимо
соблюдать надлежащую осторожность.
20 - Особую осторожность следует соблюдать во
время езды на повороте, учитывая выступающие
части, длину, высоту и массу подвешенной машины.
21 - Перед тем как приступить к эксплуатации
машины, убедитесь, все ли защитные устройства
подогнаны и действуют исправно. Поврежденные
предохранительные элементы необходимо
немедленно заменить.
22 - Перед тем как приступить к эксплуатации
машины, убедитесь, все ли гайки и болты затянуты,
особенно те, которые крепят инструмент (диски,
лопатки, дефлекторы и т.д.). При необходимости
затяните.
23 - Запрещается пребывать в зоне работы машины.
24 - Внимание! Обращайте внимание на
всевозможные зоны на элементах дистанционного
управления, которые могут быть сжаты или
порезаны, в особенности гидравлические шланги.
25 - Прежде чем сойти с трактора или выполнить
какую-либо операцию на машине, необходимо
выключить двигатель, вынуть ключ из замка
зажигания и подождать, пока остановятся все
движущиеся части.
26 - Не вставайте между трактором и
разбрасывателем, пока не будет затянут ручной
тормоз и/или под колеса не будут подложены
колодки.
27 - Прежде чем приступить к выполнению на
машине каких-либо операций, убедитесь, что она не
может быть случайно приведена в действие.
28 - Не поднимайте нагруженный разбрасыватель за
подъемное ухо.
ПРАВИЛЬНОЕ ПРИМЕНЕНИЕ МАШИНЫ
Сеялку следует использовать только для тех работ,
для которых она предназначена. Производитель не
отвечает за повреждения, возникшие в результате
неправильного применения разбрасывателя.
За применение разбрасывателя не по назначению,
предусмотренному производителем,
ответственность несет исключительно
пользователь.
Правильное применение разбрасывателя означает
также:
- соблюдение инструкций по эксплуатации и уходу,
переданных производителем;
- применение только оригинальных или
рекомендуемых производителем запасных частей и
принадлежностей.
Использование, техобслуживание и ремонт сеялки
должны производиться только
квалифицированными специалистами, знакомыми с
характеристиками и режимами использования
машины. Такие работники должны быть
проинформированы об опасности, которой они
подвергаются. Пользователь должен строго
соблюдать действующие законы в части:
- предотвращения несчастных случаев;
- безопасности труда (правила безопасности труда и
производственной санитарии);
- езды по дорогам общего пользования (правила
дорожного движения).
- Необходимо строго соблюдать предостережения,
указанные на машине. Владелец разбрасывателя
несет ответственность за все повреждения,
возникшие в результате изменений, выполненных
пользователем или другим лицом без
заблаговременного письменного согласия
производителя.
- Значение излучения шума измерено на месте
водителя при закрытой кабине. (Уровень
акустического давления) - 75 дб (A)
Измерительный прибор: SL 401
Микрофон размещен в соответствии с
параграфом D.2.2.4 приложения D нормы EN
1553.
Данный уровень акустического давления
зависит, главным образом, от модели трактора.
НАВЕСКА
1 - Во время присоединения разбрасывателя к
трактору и отсоединения от трактора необходимо
поставить рычаг управления гидравлическим
подъемником в такое положение, чтобы подъемный
механизм нельзя было случайно привести в
действие.
2 - Присоединяя разбрасыватель к трехточечному
Правила безопасности
Эти символы применяются в данном Руководстве всякий раз, когда даются рекомендации, связанные с Вашей
безопасностью, безопасностью других людей или правильным обслуживанием разбрасывателя.
С изложенными рекомендациями должен ознакомиться каждый, кто пользуется этим разбрасывателем.
RU
Риск несчастного случая
Риск повреждения разбрасывателя
Указание по применению разбрасывателя
10
подъемному механизму трактора, убедитесь,
соответствуют ли диаметры штырей или шаровых
шарниров диаметрам трактора.
3 - Внимание! В трехточечной зоне подъема может
появиться опасность смятия или разреза.
4 - Запрещается вставать между трактором и
разбрасывателем во время применения наружного
рычага управления подъемником.
5 - Во время транспортировки стабилизирующие
балки подъемного механизма должны быть
прикреплены к разбрасывателю, чтобы
предотвратить их перемещение и отклонение вбок.
6 - Во время транспортировки разбрасывателя в
поднятом положении необходимо зафиксировать
рычаг управления подъемом.
7 – Отцеплять машину при загруженном бункере
запрещено.
ОСНАЩЕНИЕ ПРИВОДА
(Валы отбора мощности и карданный вал).
1 - Следует применять только карданные валы,
поставленные производителем, или рекомендуемых
им производителей.
2 - Кожухивалов отбора мощности и карданных
валов должны быть всегда прикреплены и быть в
хорошем состоянии.
3 - Убедитесь, правильно ли закрыты трубы
карданных валов как в рабочем, так и в
транспортном положении.
4 - Прежде чем установить или снять карданный
вал, отсоедините вал отбора мощности, выключите
двигатель и выньте ключ из замка зажигания.
5 - Если первый карданный вал с карданными
шарнирами оснащен ограничителем крутящего
момента или свободным колесом, то они должны
быть установлены на валу отбора мощности.
6 - Всегда проверяйте, что карданные валы
прикреплены и предохранены.
7 - Всегда проверяйте, что защитные трубы
карданных валов предохранены от вращения
специальными цепочками, которые входят в
комплект.
8 -. Прежде чем включить вал отбора мощности
(ВОМ) убедитесь, что выбранная скорость и
направление вращения ВОМ соответствуют
рекомендациям производителя.
9 - Прежде чем включить вал отбора мощности
убедитесь, что рядом с разбрасывателем нет ни
людей, ни животных.
10 -. Выключите вал отбора мощности, если
ограничение угла карданного вала, установленное
производителем, находится на пределе или может
быть превышено.
11 - Внимание! Если вал отбора мощности
выключен, то подвижные части могут продолжать
вращаться еще несколько минут. К ним нельзя
приближаться до тех пор, пока они окончательно не
остановятся.
12 - Снятые с разбрасывателя карданные валы
следует разместить на специальных опорах.
13 - После отсоединения карданного вала от
хвостовика вала отбора мощности хвостовик
следует закрыть крышкой.
14 - Поврежденный вал отбора мощности и
защитные кожухи карданного вала необходимо
немедленно заменить.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
1 -. Внимание! Гидравлическая система находится
под давлением.
2 - При креплении цилиндров или гидродвигателей
убедитесь в правильности присоединения шлангов в
соответствии с рекомендациями производителя.
3 - Прежде чем присоединить шланги к
гидравлической системе, убедитесь, что
трубопроводы на тракторе и разбрасывателе не
находятся под давлением.
4 - Рекомендуется, чтобы во избежание
неправильного присоединения пользователь
правильно определил гидравлическое соединение
между трактором и разбрасывателем. Внимание!
Имеется опасность поменять местами функции
поднять / опустить.
5 - Раз в год проводите гидравлические испытания
шлангов на:
. наличие повреждений наружного слоя
. пористость наружного слоя
. деформацию под давлением и в безнапорном
состоянии
. состояние соединений и уплотнений
Максимальный срок службы шлангов 6 лет.
При замене шлангов убедитесь, что новые шланги
имеют технические характеристики и качество,
рекомендуемые производителем разбрасывателя.
6 -При обнаружении утечек следует принять все
необходимые меры предосторожности, чтобы
избежать несчастного случая.
7 - Жидкость под давлением, а особенно масло в
гидравлической системе при соприкосновении с
кожей может быть причиной серьезных травм. В
таких случаях необходимо обратиться к врачу, т.к.
это угрожает инфекцией.
8 - Прежде чем начать какие-либо работы на
гидравлической системе, необходимо опустить
разбрасыватель, снять давление в системе,
выключить двигатель и вынуть ключ из замка
зажигания.
УХОД
1 - Прежде чем приступить к уходу, обслуживанию
или ремонту, или к поискам причины аварии или
неисправности, необходимо отсоединить ВОМ,
выключить двигатель и вынуть ключ из замка
зажигания.
2 - Регулярно проверяйте, не ослаблены ли гайки и
болты. При необходимости затяните.
3 - Прежде чем приступить к каким-либо операциям
по уходу на поднятом разбрасывателе, подоприте
его соответствующими опорами.
4 - При замене запчастей рабочие органы (лопатки
разбрасывателя удобрений или сошника рядной
сеялки) следует одевать защитные рукавицы и
пользоваться только специальным инструментом.
5 - С целью защиты окружающей природной среды
запрещается выбрасывать масло, смазку и
различные фильтры. Их следует извлечь и передать
фирме, занимающейся переработкой.
6 - Прежде чем приступить к работе с
электропроводкой, отсоедините подачу
электрического питания.
7 - Защитные элементы, подверженные износу или
разрушению, необходимо проверять регулярно. В
случае повреждения их следует немедленно
заменить.
8 - Запасные части должны удовлетворять
стандартам и требованиям производителя.
Необходимо применять запасные части только
фирмы Sulky.
9 - Перед началом сварочных работ на тракторе или
подвешенном разбрасывателе следует отсоединить
распределитель зажигания и провода аккумулятора.
10 - Ремонт частей, подверженных действию
напряжения или давления (пружины, напорные
емкости и т.д.) должен выполнять
квалифицированный техник с помощью
специального инструмента.
ОПАСНО
RU
Зона работы трассировщиков
Вращающийся вал
Мешалка в бункере
Кардан трансмиссии
Вращающаяся турбина
Риск деформации сцепки по
треугольной схеме
Стоять на платформе категорически
запрещено
Подвижные части:
Приводное колесо
Маркировочный диск
6
6
5
5
4
4
3
3
2
2
1
1
1
1
3
3
4
4
5
5
2
2
6
6
1
1
11
CONTENTS
English
1
1
1
3
1
4
1
5
1
2
Pages
START-UP
Pages
SETTINGS
42-49
50-53
54-55
56-57
58-61
Pages
MAINTENANCE
66-67
66-67
68-69
68-69
70-71
72-73
72-73
Pages
SETTING CHARTS
82-83
• A
Seeding charts
62-63
64-65
• F
Position of decals
• G
Disengaging the half drill
Pages
ACCESSORIES
76-77
78-79
80-81
• A
Depth limiter
• B
Areameter
• C
Packer wheels
14-15
14-15
14-15
16-21
22-23
22-23
24-27
28-29
34-35
• A
Preparing the machine
• B
Power take-off
• C
Handling
• D
Triangular hitch adaptation
• E Hydraulic connection
• F
Electrical connection
• G
Fan
• H
Tractor control
• I
Road travel
36-37
36-37
38-39
40-41
• J
Cultivating without drilling
• K
End-of-field manoeuvres
• L
Loading platform
• M Filling the seed box
Read the manual carefully before use. Better understanding
means better and safer sowing. For English follow the symbol.
GB
• A
Cleaning
• B
Grasing
• C
Check
• D
Metering device
• E
Technical specifications
• F
Sticker positions
• G
Storage
• A
Setting the flow
• B
Markers
• C
Depth control
• D
Adjusting the harrow
• E
Tramlining
74-75
• H
Emptying the hopper
12
• I
Ruch drogowy
• J
Uprawa gleby bez wysiewu
• K
Wykonywanie manewrów na
skraju pola
• L
Pomost załadunkowy
• M
Napełnianie skrzyni nasiennej
• F
Napięcie i regulacja pasów
turbiny z napędem
mechanicznym.
• G
Odłączenie połowy siewnika
S
PIS TREŚCI
Polski
Strony
WŁĄCZENIE
Strony
REGULACJE USTAWIEŃ
42-49
50-53
54-55
56-57
58-61
• A
Regulacja wydatku
• B
Znaczniki przejazdowe
• C
Regulacja wysiewu
• D
Regulacja brony
• E
Wytyczanie ścieżek
Strony
KONSERWACJA
66-67
66-67
68-69
68-69
70-71
72-73
• A
Czyszczenie
• B
Smarowanie
• C
Sprawdzanie
• D
Rozdział jednodawkowy
• E
Właściwości techniczne
• F
Rozmieszczenie Samoprzylepnych
Tabliczek Informacyjnych
Strony
TABELE REGULACJI USTAWIEŃ
82-83
• A
Tabele regulacji ustawień
62-63
64-65
Strony
URZĄDZENIA
76-77
78-79
80-81
• A
Ogranicznik głębokości
• B
Licznik hektarów
• C
Koła podporowe
14-15
14-15
14-15
16-21
22-23
22-23
24-27
30-31
• A
Przygotowanie siewnika
• B
Wał odbioru mocy
• C
Obsługa siewnika
• D
Dopasowanie trójkąta sprzęgowego
• E
Podłączenie elementów
hydraulicznych
• F
Podłączenie elementów elektrycznych
• G
Turbina
• H
Sterowanie ciągnikiem
34-35
36-37
36-37
38-39
40-41
Uważnie przeczytaj niniejszą instrukcję przed użyciem tego urządzenia elektronicznego.
Dokładniejsze zrozumienie oznaczać będzie lepszy i bezpieczniejszy wysiew.
W celu uzyskania wskazówek w języku polskimwybierz symbol
PL
72-73
74-75
• G
Postój
• H
Opróżnianie skrzyni nasiennej
13
СОДЕРЖАНИЕ
Pусский
Стр.
ВВОД В ЭКСПЛУАТАЦИЮ
14-15
14-15
14-15
16-21
22-23
22-23
24-27
• A
Подготовка сеялки
• B
Вал отбора мощности
• C
Погрузочно-разгрузочные
работы
• D
Подсоединение сцепки по
треугольной схеме
• E
Подключение к гидросистеме
• F
Подключение электропитания
• G
Турбина
Стр.
РЕГУЛИРОВКА
42-49
50-53
54-55
56-57
Стр.
66-67
66-67
68-69
68-69
70-71
• A
Чистка
• B
Смазка
• C
Проверки
• D
Монодозатор
• E
Технические характеристики
32-33
34-35
36-37
36-37
38-39
40-41
• H
Проверка трактора
• I
Движение по дорогам
общего назначения
• J
Обработка почвы без посева
• K
Маневрирование на границах
поля
• L
Загрузочная платформа
• M
Загрузка бункера
Стр.
РЕГУЛИРОВОЧНЫЕ ТАБЛИЦЫ
82-83
• A
Регулировочные таблицы
Перед эксплуатацией следует внимательно изучить настоящее руководство.
Знать свою сеялку - это значит лучше ее эксплуатировать. Русская редакция
сопровождается знаком
58-61
62-63
64-65
• E
Провешивание
• F
Натяжение и регулировка
приводных ремней турбины с
механическим приводом
• G
Отключение половины сеялки
Стр.
ОБОРУДОВАНИЕ
76-77
78-79
80-81
• A
Регулировка подачи
• B
Трассировщики
• C
Регулировка глубины заделки
• D
Регулировка бороны
• A
Ограничитель глубины посева
• B
Счетчик гектаров
• C
Прикатывающие катки
RU
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1
1
1
3
1
4
1
5
1
2
72-73
72-73
74-75
• F
Расположение
самоклеющихся этикеток
• G
Хранение
• H
Опорожнение бункера
14
Start-up /
Włączenie
/
Ввод в эксплуатацию
Do not lift the seed-drill
unless the seed box is
empty and the cultivating
implement removed.
Make sure that there is
no-one around the
machine during handling
operations.
Siewnik należy podnosić
wyłącznie w przypadku, gdy
skrzynia nasienna jest pusta i
bez użycia narzędzi uprawy
gleby.
Podczas obsługiwania
siewnika upewnij się, że w
jego pobliżu nie znajdują się
niepożądane osoby.
Сеялку разрешается
поднимать только с
пустым бункером и без
почвообрабатывающего
оборудования.
Убедитесь в том, что во
время работ с сеялкой в
непосредственной близости
от места проведения работ
нет людей.
C
15
1
1
Przygotowanie siewnika
- W chwili dostawy sprawdź, czy siewnik jest
kompletny.
- Upewnij się, czy w skrzyni nasiennej nie znajdują
się niepożądane przedmioty.
Siewnik
Xeos
powinien być użytkowany zgodnie z jego
przeznaczeniem.
- Sprawdź, czy siewnik nie został uszkodzony w
trakcie transportu.
Uwzględnia się wyłącznie reklamacje zgłoszone
podczas odbioru siewnika.
- Ewentualne uszkodzenia należy stwierdzić w
protokole w obecności przewoźnika.
W razie wątpliwości lub sporu zwróć się do swojego
sprzedawcy.
Wał odbioru mocy (pdf)
Prędkość wału odbioru mocy oraz brony w ruchu
powinnna wynosić 1000 obr./min.
- Należy pamiętać o przestrzeganiu prędkości
obrotowej, jednak jej chwilowy spadek nie wpływa
negatywnie na jakość pracy siewnika.
Zaleca się sprzęganie wału odbioru mocy do
zredukowanej prędkości silnika, a następnie stopniowe
przyspieszanie w celu uzyskania prędkości zadanej.
Obsługa siewnika
- Do obsługi siewnika
Xeos
, należy używać
wyłącznie przewidzianych do tego pierścieni
zespawanych.
A
B
B
C
GB
PL
RU
Start-up /
Włączenie
/
Ввод в эксплуатацию
A
A
Preparing the machine
- On delivery, check that the seed drill is complete.
- Ensure that there are no foreign bodies in the
seed box.
The
Xéos
should only be used for tasks for which it
has been designed.
- Check that the machine has not suffered any
damage during transport.
Only claims made on taking delivery of the
machine will be considered.
- Any damage should be reported to the delivery
man.
If in doubt or in the event of any complaint, please
contact your dealer.
Power take-off (PTO)
The PTO speed for the seed drill and power harrow
should be the same (1000 rpm).
- Make sure that the speed indicated is
maintained; nevertheless, a temporary reduction
will not harm the quality of results.
We recommend that you engage the PTO at reduced
engine speed and then increase it gradually to reach
the required speed.
Handling
- Only the welded rings provided should be used to
handle the
Xéos
seed drill.
C
Подготовка сеялки
- В момент поставки проверьте комплектность
сеялки.
- Убедитесь, что в бункере сеялки нет
посторонних предметов.
Сеялка
Xéos
должна использоваться для
проведения только тех работ, для которых она
была разработана.
- Проверьте, не получила ли сеялка каких-либо
повреждений во время транспортировки.
К рассмотрению принимаются только те
рекламации, которые были составлены в
момент приемки сеялки.
- В случае обнаружения повреждений необходимо
составить документ, заверенный транспортным
агентством.
В случае каких-либо сомнений или возникновения
разногласий необходимо обратиться к
дистрибутору.
Вал отбора мощности (ВОМ)
Число оборотов ВОМ для сеялки и вращающейся
бороны должны быть одинаковыми (1000 об/мин).
- Следите за тем, чтобы соблюдался
вышеуказанный режим работы, несмотря на
то, что временное снижение числа оборотов
ВОМ негативного влияния на качество работы
не оказывает.
Включать ВОМ рекомендуется при пониженном
числе оборотов двигателя, а затем постепенно
увеличивать число оборотов до тех пор, пока не
будет достигнут требуемый режим работы.
Погрузочно-разгрузочные работы
- Для проведения погрузочно-разгрузочных работ
с сеялкой
Xéos
необходимо использовать
приваренные подъемные кольца, специально
предназначенные для этой цели.
B
C
A
A
16
Start-up /
Włączenie
/
Ввод в эксплуатацию
D
The pulleys are lined up
with the machine in the
working position.
Wyrównanie rolek odbywa się
w pozycji pracy siewnika.
Выравнивание шкивов
производится на сеялке,
находящейся в рабочем
положении.
2
2
1
1
1
1
1
1
17
1
1
D
GB
PL
RU
Start-up /
Włączenie
/
Ввод в эксплуатацию
A
D

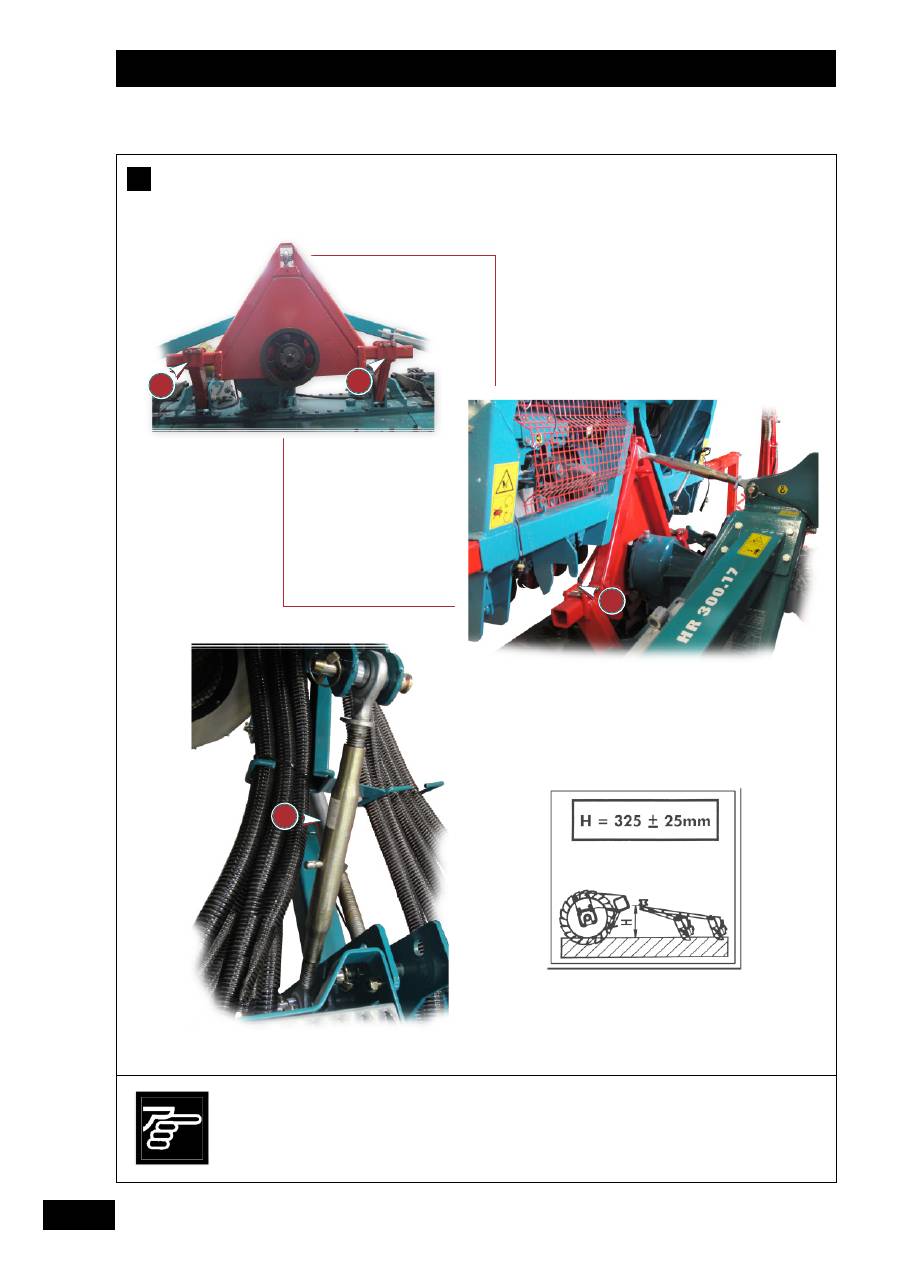

Triangular hitch adaptation
1 – Seed drill attached to the cultivator and
without Packer support
- Fit the triangle to the harrow and tighten the
lower arms
.
- Ensure that the triangle is correctly centred in
relation to the cultivator
- Check that the triangle is perpendicular to the
ground using a plumb line
- Hitch up the seed drill (see point
3
, section
).
- Use the
tie-rods to adjust the height of the
drilling line, maintaining the distance H of
325 mm ± 25 mm.
2
2
1
1
1
Dopasowanie trójkąta
1 – Siewnik stały z narzędziem uprawy gleby i bez
wału Packera
- Połączyć trójkąt z broną i odpowiednio zablokować
dolne ramiona
.
- Sprawdź, czy trójkąt jest odpowiednio
wyśrodkowany względem narzędzia.
- Upewnij się, czy trójkąt umiejscowiony jest
prostopadle do gleby „używając w tym celu
pionu”.
- Sprzęgnąć siewnik (patrz punkt
3
rozdział ).
- Wyregulować wysokość linii siewu za pomocą
ściągaczy
i zachować odległość H równą
325mm ± 25mm.
1
1
2
2
1
A
D
Подсоединение сцепки по треугольной схеме
1 – Сеялка подсоединена к
почвообрабатывающему орудию без опорного
соединения Packer
- Подсоедините треугольник к бороне и надежно
заблокируйте нижние рычаги
.
- Убедитесь в том, что сцепка по треугольной
схеме надлежащим образом отцентрирована
по отношению к почвообрабатывающему
орудию
- С помощью отвеса проверьте, находится ли
сцепка по треугольной схеме перпендикулярно
поверхности земли.
- Прицепите сеялку (см. пункт
3
, раздел
).
- С помощью тяг
отрегулируйте высоту
линии высева, соблюдая расстояние H, равное
325 мм ± 25 мм.
1
1
2
2
1
18
S
Start-up /
Włączenie
/
Ввод в эксплуатацию
D
Correct seed drill/harrow
positioning depends on
mounting the triangle
correctly.
Make sure that there is
no-one around the
machine during handling
operations.
Od prawidłowego montażu
trójkąta zależy poprawne
ustawienie Siewnika/Brony.
Podczas obsługiwania
siewnika upewnij się, że w
jego pobliżu nie znajdują się
niepożądane osoby.
Надлежащая установка
сцепки по треугольной
схеме зависит от
правильности
расположения сеялки по
отношению к бороне.
Убедитесь в том, что во
время работ с сеялкой в
непосредственной
близости от места
проведения работ нет
посторонних лиц.
1
1
1
1
3
3
2
2
