5.Установкаоборудования

Этот раздел описывает особенности аппаратных средств Инжектор

PoE. Перед подключением любого сетевого устройства к Инжектор

PoE,внимательнопрочтитеэтотраздел.

5.1 Перед установкой

Передустановкойрекомендуетсяпроверитьвашесетевоеокружение.

Инжектор PoE PLANET, оборудованный блоком питания, подает

напряжение постоянного тока на контакт витой пары в соответствии

со стандартами IEEE, соотношение питания и определение контактов

указановтаблицениже.

Требуемые характеристики

Назначение контактов

Модель

блока питания

PoE

POE-151

4/5(+),7/8(-)

Вход:100~240Вперем.тока

Выход:48Впост.тока

POE-152 1/2(+),3/6(-)

Вход:100~240Вперем.тока

POE-161

4/5(+),7/8(-)

Выход:56Впост.тока

Для установки требуются 8-жильные кабели категории 5/5e/6 UTP/

STP. Кабель витая пара с 4 жилами (контакты 1/2, 3/6) не могут

работать с POE-151/161 и могут работать только с POE-152 в сети

Ethernet 10/100Base-TX.

Pусский

6-3

T Сплиттер с питанием от Ethernet PLANET

и Инжектор с питанием от Ethernet PLANET

(например, POE-151, POE-152 и POE-161) могут

устанавливаться в паре. Использование от

сторонних производителей допускается, только

еслиэтуустройствасоответствуютстандартамIEEE

802.3atилиIEEE802.3af.

5.2 Установка Инжектора PoE

1.Подключите стандартный сетевой кабель от коммутатора/рабочей

станциикразъему“Ethernet” наИнжекторе PoE.

2.Подключите длинный кабель, который будет использован для

подключенияудаленногоустройства,кпорту“Ethernet+DC”.

3.Подключите блок питания к разъему “DC 48V” на POE-151/

POE-152.Загоритсяиндикаторпитания.

 Подключите блок питания к разъему “DC 56V” на POE-161.

Загоритсяиндикаторпитания.

4.СоединитеустройстваIEEE802.3af. ОсновываясьнастандартеIEEE

802.3af, POE-151/POE-152 может подключаться непосредственно

к любым устройствам IEEE 802.3af, таким как беспроводные точки

доступа, телефоны VoIP и IP-камеры, которые поддерживают

интерфейсIEEE802.3afспитаниемчерезEthernet.

Pусский

6-4

Так как POE-161 подчиняется стандарту IEEE

802.3at, POE-161 может напрямую соединиться с

любым узловым прибором IEEE 802.3at, например,

PTZ (Панорамирование, Наклон и Зум) IP-камеры,

Speed Dome, точка доступа беспроводной

локальной сети  с высоким энергопотреблением,

поддерживающая питание IEEE 802.3at через

Ethernetпорт.

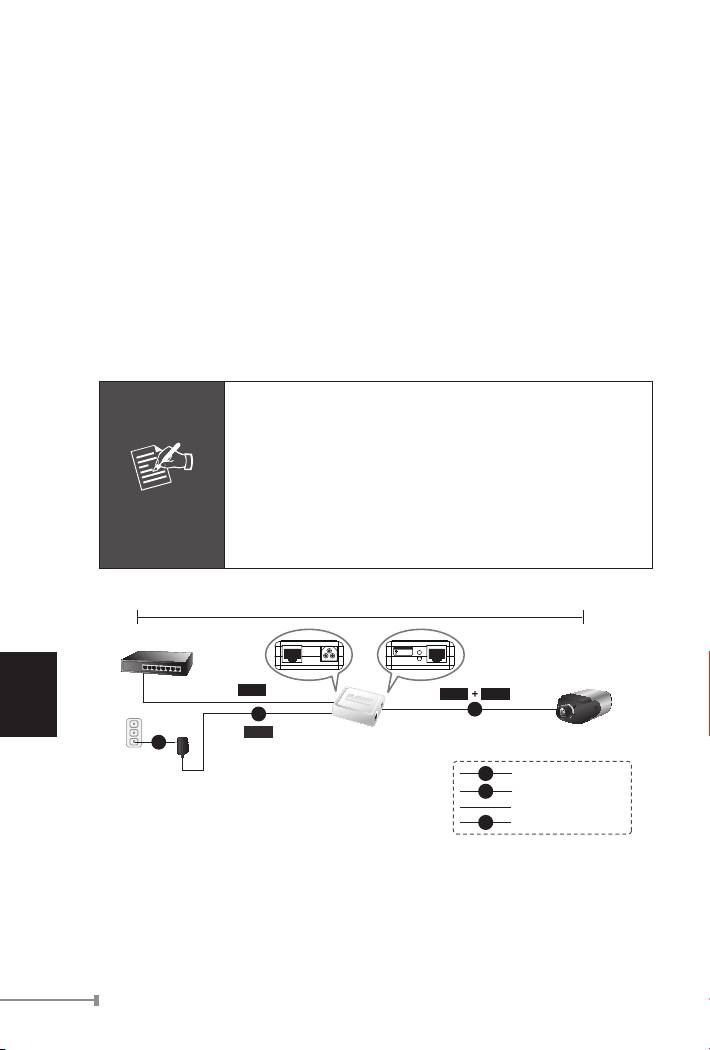

Рисунок 3: Подключение устройства IEEE 802.3af

5.Как только POE-151/POE-152 обнаружит наличие устройства IEEE

802.3af, светодиодный индикатор загорится, показывая, что он

подаетпитаниенаустройство.Такимжеобразомработает POE-161

принахожденииустройстваIEEE802.3at/af.

Pусский

6-5

Если подключенное устройство не полностью

соответствует стандартам IEEE 802.3af,

светодиодный индикатор POE-151/POE-152 не

загорится.

1. ПосколькуразъемPoEнаPOE-161поддерживает

выходное напряжение 56В постоянного тока,

пожалуйста,убедитесь,чтопитаемоеустройство

поддерживает напряжение от 52 до 56В

постоянноготока.Впротивномслучаепитаемое

устройствоможетбытьповреждено.

2. Если подключенное устройство не полностью

соответствует стандартам IEEE 802.3 at / af

питаниечерезEthernet,светодиодныйиндикатор

POE-161незагорится.

5.3 IPoE Injector and PoE Splitter Installation

Для удаленных устройств PoE или оборудования Ethernet, Инжектор

PoE и Сплиттер PoE могут работать в паре, чтобы обеспечивать

питание постоянного тока для тех устройств, которые указаны в

спискеСплиттерыPoEниже:

Стандарт

Питания

Выход напряжения

Пропускная

Модель

через

постоянного тока

скорость

Ethernet

POE-151S IEEE 802.3af 5В/12Впост.тока 10/100Mbps

POE-152S IEEE 802.3af 5В/12Впост.тока 10/100/1000Mbps

POE-162S IEEE 802.3at 12В/24Впост.тока 10/100/1000Mbps

1.Дляподключенияследуйтешагам1,2и3раздела5.2.

2.Подключите кабель витая пара идущий от разъема “Ethernet” на

Сплиттере PoEкразъемуRJ-45наудаленномустройстве.

3.Подключитесоответствующийразъем“DC OUT”отСплиттераPoEк

удаленномуустройству.

Pусский

6-6

Рисунок 4: Подключение через Инжектор PoE и Сплиттер PoE

Убедитесь, что выходное питание Сплиттера

PoE соответствует необходимому перед тем, как

подключать питание на устройство, в противном

случаеэтоможетповредитьудаленноеустройство.
