MSI H81TI: Deutsch

Rücktafel-Übersicht

USB 2.0

DC-Eingang-

LAN

Netzanschluss

eSATA

USB 3.0

Line-Out Mic-InHDMI

DC-Eingang-Netzanschluss

Mit diesem Anschluss können Sie die DC-Spannungsversorgung verbinden.

LAN LED-Anzeige

LINK/ACT

SPEED

Deutsch

LED

LED

LED LED Status Bezeichnung

Aus Keine Verbindung

Link/ Activity LED

(Verbindung/ Aktivität

Gelb Verbindung

LED)

Blinkt Datenaktivität

Aus 0 Mbps-Verbindung

Speed LED

(Geschwindigkeit

Grün 00 Mbps-Verbindung

LED)

Orange  Gbps-Verbindung

Line-Out (Grün)

Line-Out: Der Standardlautsprecher-Anschluss kann die vorderen Lautsprecher oder

Kopfhörer aufnehmen.

Mic-In (Rosa)

Mic-In: Der Standard-Mikrofoneingang nimmt ein Mikrofon auf.

0

CPU & Kühlkörper Einbau

Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu

installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden

und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um

die richtige CPU und CPU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter

Einbau führt zu Schäden an der CPU und dem Motherboard.

Video-Demonstration

Anhand dieses Video an untenstehender Adresse erfahren Sie, wie

Sie CPU & Kühlkörper installieren.

http://youtu.be/bf5La099urI

. Drücken Sie den Verschlusshebel nach unten zum Ö󰘯nen des Hebels und

ö󰘯nen Sie anschließend die Abdeckplatte.

2. Die Abdeckplatte sollte nach vollständigem zurückklappen des Verschlusshebels

mit nach hinten klappen.

Deutsch

Wichtig

Berühren Sie die Sockelkontakte oder die Unterseite der CPU nicht.

3. Positionieren Sie die Kerben mit die Justiermarkierungen des Sockels. Setzen

Sie die CPU nach unten, ohne Kippen oder Schieben der CPU im Sockel.

Begutachten Sie, ob die CPU richtig im Sockel sitzt.

4. Schließen Sie und schieben Sie die Abdeckplatte unter dem Rückhalteknopf.

Verschließen Sie den Verschlusshebel.

CPU Kerben

Justiermarkierungen



5.

Wenn Sie den Verschlusshebel herunterdrücken, wird die PnP-Abdeckung

aus dem CPU-Sockel automatisch getrennt. Bitte verwahren Sie die PnP-

Abdeckung. Setzen Sie bitte immer die PnP-Abdeckung ein, wenn die CPU aus

dem Sockel entfernt wird.

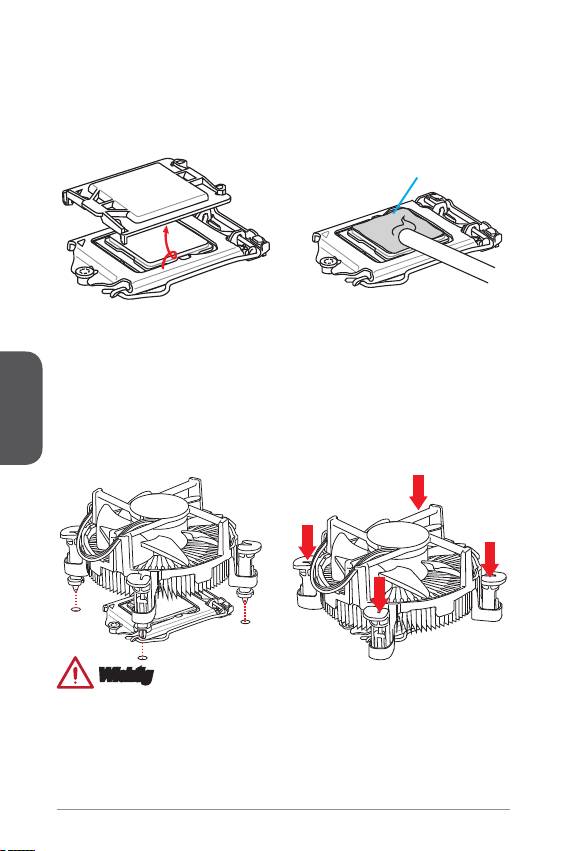

6. Verteilen Sie die dann eine geeignete Wärmeleitpaste oder ein Wärmeleitpad

auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung

maßgeblich und verhindert damit die Überhitzung des Prozessors.

Wärmeleitpaste

7.

Machen Sie den CPU-Lüfteranschluss auf dem Motherboard aus󰘰ndig.

. Setzen Sie den Kühlkörper auf die CPU und beachten Sie die Übereinstimmung

der Lüfterverankerungen mit den dafür vorgesehenen Löchern auf der

Motherboard -Platine.

Deutsch

9. Drücken Sie nach der korrekten Positionierung des Kühlkörpers die

Arretierungsstifte mit leichtem Druck nach unten bis sie einrasten. Das Einrasten

sollte mit einem klick hörbar sein.

0. Überprüfen Sie das Motherboard um sicherzustellen, dass der Kühler korrekt

installiert ist.

. Schließlich verbinden Sie das Stromkabel des CPU Lüfters mit dem Anschluss

auf dem Motherboard.

Wichtig

•

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU

hergestellt hat, bevor Sie Ihr System starten.

•

Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die

Plastikabdeckung.

•

Wenn Sie eigene CPU und den Kühlkörper/ Kühler gekauft haben, beziehen

Sie sich bitte auf die Unterlagen des Kühlers für mehr Details über die

Kühlerinstallation.

2

Speicher

Der SO-DIMM-Steckplatz ist für Speichermodule bestimmt.

.

Machen Sie den SO-DIMM-Steckplatz aus󰘰ndig. Richten Sie die Kerben des

DIMM-Moduls mit den entsprechenden Vorsprüngen am Sockel aus und

stecken Sie das Arbeitsspeichermodul in den DIMM-Steckplatz ein.

2.

Drücken Sie das DIMM-Modul vorsichtig nach unten, bis Sie ein Klicken hören

oder die Hebel eingerastet sind.



2

Deutsch

Wtichtig

•

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul

richtig im DIMM-Steckplatz sitzt.

•

Um das DIMM-Modul zu deinstallieren, klappen Sie die Hebel nach außen und das

DIMM-Modul wird automatisch aus der Arrettierung gelöst.

3

Interne Anschlüsse

SATA_POWER: SATA Stromanschluss

Dieser Anschluss wird verwendet, um das SATA-Gerät mit Strom zu versorgen.

Verbinden Sie bitte mit einem SATA Netzkabel den Stromanschluss des SATA-

Gerätes mit einem onboard-SATA-Stromanschluss.

SATA~2: SATA Anschlüsse

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA

(SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial

ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische

Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

Deutsch

Video-Demonstration

Anhand dieses Video an untenstehender Adresse erfahren Sie, wie

Sie eine SATA-Featplatte installieren.

http://youtu.be/RZsMpqxythc

SATA

SATA2

Important

•

Viele Serial ATA Geräte benötigen eine zusätzliche Stromversorgung über das

PC-Netzteil. Dazu gehören Festplatten (SSD und HDD), und optische Laufwerke

(CD-/DVD-/ Blu-Ray). Weitere Informationen bietet das entsprechende Handbuch

des Laufwerks.

•

Meist müssen Serial-ATA Geräte im Gehäuse verschraubt werden. Informationen

dazu 󰘰nden Sie im Gehäuse- oder Gerätehandbuch.

•

Knicken Sie das Serial ATA Kabel nicht in einem 90° Winkel. Datenverlust könnte

die Folge sein.

•

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

󰘱achen Stecker auf dem Motherboard einstecken.

4

JCI: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wenn das PC-Gehäuse

geö󰘯net wird, aktiviert dies den Gehäuse-Kontaktschalter und eine Warnmeldung

wird auf dem Bildschirm angezeigt. Um die Warnmeldung zu löschen, muss das

BIOS aufgerufen und die Aufzeichnung gelöscht werden.

Deutsch

5

CPUFAN,SYSFAN: Stromanschlüsse für Lüfter

Die Anschlüsse unterstützen aktive Systemlüfter mit +2V. Ist Ihr Motherboard mit

einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie

einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung

des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen.

Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden

und müssen stattdessen mit dem Netzteil direkt verbunden werden. Kompatible

Systemlüfter können an jeder der onboard-Systemlüfteranschlüsse angeschlossen

werden.

CPUFAN

SYSFAN

Wichtig

•

Informieren Sie sich vor dem Kühlerkauf über die empfohlenen CPU-Kühler des

Prozessorherstellers auf dessen website.

•

Die Anschlüsse unterstützen die Smart Fan Lüftersteuerung. Das Utility Command

Center kann installiert werden, um die Lüftergeschwindigkeit in Abhängigkeit von

der der Prozessor- und System-Temperatur zu steuern.

•

Für den Fall, dass nicht genügend Lüfteranschlüsse auf dem Motherboard zur

Verfügung stehen, können weitere Lüfter mittels Adapter direkt am Netzteil

angeschlossen werden.

•

Stellen Sie vor dem ersten Systemstart sicher, dass sich keine Kabel in den

Lüftern verfangen können.

JAUD: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines

®

Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel

Front Panel I/O

Connectivity Design Guide”.

Deutsch

6

JAMP: Audio-Verstärker Anschluss

Dieser Anschluss dient der Verbindung mit einem Audio-Verstärker, um die

Audioleistung zu verbesseren.

JTPM: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.

Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen

Sie bitte dem TPM Plattform Handbuch.

JUSB~2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USB-

Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player,

Drucker, Modems und ähnliches.

Deutsch

7

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND

(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu

Schäden kommen.

JFP: Systemtafelanschluss

Der Anschluss ist für das Frontpanel angelegt. Sie dienen zum Anschluss der

Schalter und LEDs des Frontpanels. JFP erfüllt die Anforderungen des “Intel®

Front Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel-

Anschlüsse, nutzen Sie bitte die optionalen M-Connectors um die Installation zu

vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse zunächst an die M-

Connectors an und stecken Sie die M-Connectors auf das Motherboard.

Video-Demonstration

Anhand dieses Videos an untenstehender Adresse lernen Sie, wie

Sie die Frontpanel-Anschlüsse installieren.

http://youtu.be/DPELIdVNZUI

Wichtig

An den Anschlüssen aus dem Gehäuse sind die positiven Kabel an den Pins, die mit

kleinen Dreiecken markiert sind erkennbar. Bitte verwenden Sie das Diagramm oben

und die Bezeichnungen auf den MConnectors um die korrekte Positionierung und

Platzierung festzustellen.

JCIR: Infrarot-Empfänger-Anschluss

Dieser Anschluss dient der Verbindung mit einem Infrarot-Empfänger. Sie müssen

die Einstellung über das BIOS-Setup Menü vornehmen, um die Infrarotfunktion

verwenden zu können.

Deutsch



JDMIC: Digitaler Mikrofonanschluss

Dieser Anschluss wird zur Verbindung des digitalen Mikrofons.

JMONITOR_SWITCH: Flachbildschirm-Schalter

Dieser Anschluss dient zur Verbindung eines Ein-/Ausschalters für Flachbildschirme.

JFPD: Flachbildschirm-Anschluss

Der Anschluss dient als schnelle Schnittstelle für Flachbildschirme.

Deutsch

9

JLVDS: LVDS Anschluss

Der LVDS Anschluss (Low Voltage Di󰘯erential Signal) bietet eine digitale

Schnittstelle, der gewöhnlich für Flachbildschirme genutzt wird. Nachdem Sie die

LVDS Panel-Schnittstelle an der LVDS-Anschluss genommen haben, prüfen Sie den

technischen Datenblatt des Panel und stellen Sie die LVDS-Stromanschluss mit einer

korrekten Spannung.



Pin Bestimmung Pin Bestimmung

. ODD_Lane3_P 2. NC

2. ODD_Lane3_N 22. EDID_3.3V

40

3. ODD_Lane2_P 23. LCD_GND

4. ODD_Lane2_N 24. LCD_GND

5. ODD_Lane_P 25. LCD_GND

6. ODD_Lane_N 26. ODD_CLK_P

7. ODD_Lane0_P 27. ODD_CLK_N

. ODD_Lane0_N 2. BLKT_GND

9. EVEN_Lane3_P 29. BLKT_GND

0. EVEN_Lane3_N 30. BLKT_GND

. EVEN_Lane2_P 3. EDID_CLK

2. EVEN_Lane2_N 32. BLKT_ENABLE

3. EVEN_Lane_P 33. BLKT_PWM_DIM

4. EVEN_Lane_N 34. EVEN_CLK_P

5. EVEN_Lane0_P 35. EVEN_CLK_N

6. EVEN_Lane0_N 36. BLKT_PWR

7. EDID_GND 37. BLKT_PWR

. LCD_VCC 3. BLKT_PWR

9. LCD_VCC 39. NC

20. LCD_VCC 40. EDID_DATA

▶

MEMORY-Z

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses

Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu

diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.

▶

DIMM~2 Memory SPD

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das

Untermenü zeigt die Technologien des verwendeten Speichers an. Nur Anzeige.

▶

CPU Features

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

▶

Active Processor Cores [All]

Hier können Sie die Zahl der aktiven Prozessorkerne auswählen.

▶

Limit CPUID Maximum [Disabled]

Aktiviert oder deaktiviert den erweiterten CPUID-Wert.

[Enabled] Das BIOS begrenzt den maximalen CPUID Eingabewert, um

Bootprobleme mit älteren Betriebssystem zu umgehen, die den

Prozessor mit erweiterten CPUID-Wert nicht unterstützen.

[Disabled] Verwenden Sie den maximalen CPUID Eingabewert.

▶

Execute Disable Bit [Enabled]

Deutsch

Intel’s Execute Disable Bit kann an den Rechner gerichtete “Bu󰘯er Over󰘱ow”

Angri󰘯e verhindern, bei denen Computer-Würmer versuchen, das System durch

Ausführung von Codes zu schädigen. Es wird empfohlen, diese Funktion zu

aktivieren.

[Enabled] Aktiviert den NO-Execution Schutz, um bösartigen Angri󰘯e

und Würmern abzuwehren.

[Disabled] Deaktiviert diese Funktion.

▶

Intel Virtualization Tech [Enabled]

Aktiviert oder deaktiviert die Intel Virtualization Technologie.

[Enabled] Aktiviert die Intel Virtualization-Technologie, die es mehreren

Betriebssystemen ermöglicht in voneinander unabhängigen

Partitionen zu arbeiten. Das System kann als mehrere

Systeme virtuell einsetzen.

[Disabled] Deaktiviert diese Funktion.

▶

Hardware Prefetcher [Enabled]

Aktivieren oder deaktivieren Sie das Hardware Prefetcher (MLC Streamer

prefetcher).

[Enabled]

Der CPU Hardware Prefetcher kann frühzeitig Daten und

Anweisungen aus dem Speicher in den L2-Cache aden um die

Cache-Latency Zeiten zu reduzieren.

[Disabled]

Deaktiviert den Hardware Prefetcher.

96

▶

Adjacent Cache Line Prefetch [Enabled]

Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher).

[Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung

der Cache Latenzzeit und zur Leistungssteigerung von

Applikationen.

[Disabled] Aktiviert nur die angeforderten Cache-Zeilen.

▶

CPU AES Instructions [Enabled]

Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New

Instructions) Unterstützung. Diese Option wird angezeigt, wenn die CPU diese

Funktion unterstützt.

[Enabled] Aktiviert die Intel AES Unterstützung.

[Disabled] Deaktiviert die Intel AES Unterstützung.

▶

Intel Adaptive Thermal Monitor [Enabled]

Aktiviert oder deaktiviert die Intel Adaptive Thermal-Monitor-Funktion, um die CPU

vor Überhitzung zu schützen.

[Enabled] Drosselt die CPU Kerntakt, wenn die CPU-Temperatur über

die adaptive Temperatur steigt.

[Disabled] Deaktiviert diese Funktion.

▶

Intel C-State [Auto]

C-State ist eine durch ACPI de󰘰nierte Prozessor-Power-Management-

Technologie.

[Auto] Diese Einstellungen werden vom BIOS automatisch

kon󰘰guriert.

Deutsch

[Enabled] Ermöglicht die Erkennung, wann sich

das System im Leerlauf

be󰘰ndet und senkt den CPU-Stromverbrauch entsprechend.

[Disabled] Deaktiviert diese Funktion.

▶

CE Support [Disabled]

Aktiviert oder deaktiviert die CE-Funktion für Stromersparnis im Leerlauf. Diese

Option wird angezeigt, wenn “Intel C-State” aktiviert ist.

[Enabled] Ermöglicht die CE Funktion, um die CPU-Frequenz und

Spannung zur Stromersparnis im Leerlauf zu reduzieren.

[Disabled] Deaktiviert diese Funktion.

▶

Package C State limit [Auto]

Hier können Sie einen CPU C-State-Modus für Stromsparen auswählen, wenn

das System im Leerlauf ist. Diese Option wird angezeigt, wenn "Intel C-State"

aktiviert ist.

[Auto] Diese Einstellungen werden vom BIOS automatisch

kon󰘰guriert.

[C0~C7s] Die Energiesparstufe ist von hoch zu niedrig ist C7, C7, C6,

C3, C2, dann C0.

97

▶

LakeTiny Feature [Disabled]

Aktivieren oder deaktivieren Sie die Intel See Tiny-Technologie mit IRST für SSD.

Diese Option wird angezeigt, wenn eine installierte CPU diese Funktion unterstützt

und “Intel C-State” aktiviert ist.

[Enabled] Verbessert die der dynamischen IO-Last angepasste Leistung

für die Beschleunigung der SSD Geschwindigkeit.

[Disabled] Deaktiviert diese Funktion.

Hinweis: Die folgenden Elemente werden angezeigt, wenn Intel Turbo Boost

aktiviert ist.

▶

Long Duration Power Limit (W) [Auto]

Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein.

▶

Long Duration Maintained (s) [Auto]

Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein.

▶

Short Duration Power Limit (W) [Auto]

Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.

▶

CPU Current limit (A) [Auto]

Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest.

Deutsch

Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU

automatisch Core-Frequenz.

▶

/2/3/4-Core Ratio Limit [Auto]

Hier können Sie den CPU Multiplikator in den verschiedenen aktiven Kernen im

Turbo Boost Modus einstellen. Diese Option wird angezeigt, wenn der installierte

Prozessor diese Funktion unterstützt.

9
