Raccordements
Raccordement au RS485
La caméra dôme peut être contrôlée à distance par un dispositif externe ou
un système de contrôle tel qu’un clavier de contrôle, en utilisant un RS-485
semi duplex avec des signaux de communication en série.
Connecteur de sortie HD-SDI
Régler le connecteur de sortie HD-SDI (BNC) au moniteur ou à l´entrée
DE
DE
vidéo.
EN
EN
Connexion des alarmes
FR
FR
• A1,A2,A3,A4 (Entrées d´alarme 1,2,3,4) : Vous pouvez utiliser des pé-
riphériques externes afin de demander à la caméra dôme de réagir aux
PL
PL
événements. Les interrupteurs mécaniques ou électriques peuvent être
reliés aux connecteurs A1,A2,A3,A4 (Entrées d´alarme 1,2,3,4) et GND
RU
RU
(Terre). Voir « Programme et mise en service » dans le manuel complet
pour la configuration de l´entrée d´alarme.
• GND (Ground-Terre): REMARQUE : Tous les connecteurs marqués G
ou GND sont identiques. Connectez la mise à la terre de l’entrée de
l’alarme et/ou de la sortie de l’alarme au connecteur GND.
• AO1,AO2 (5VTTL Sortie d´alarme 1,2) : La caméra dôme peut activer
des périphériques externes tels qu’un avertisseur sonore ou un signal
lumineux. Raccordez l’appareil aux connecteurs AO1, AO2 (Sortie d´a-
larme 1,2) et GND (Ground-Terre). Voir « Programme et mise en service
» dans le manuel complet pour la configuration de l´entrée d´alarme.
Connexion de l´alimentation
Connecter l´alimentation 24VAC ou 12VDC 1.5A à la caméra dôme.
Avec un adaptateur 12VDC, connecter le pôle positif (+) à la position ‘+’ et
le pôle négatif (-) à la position ‘-’.
Utiliser la clause 2.5 de IEC60950-1/UL60950-1 ou Certified/Listed Class
2 power source.
Démarrage
Mettre tout d´abord la caméra sous tension. La caméra dôme lance une
séquence de configuration.
29
29

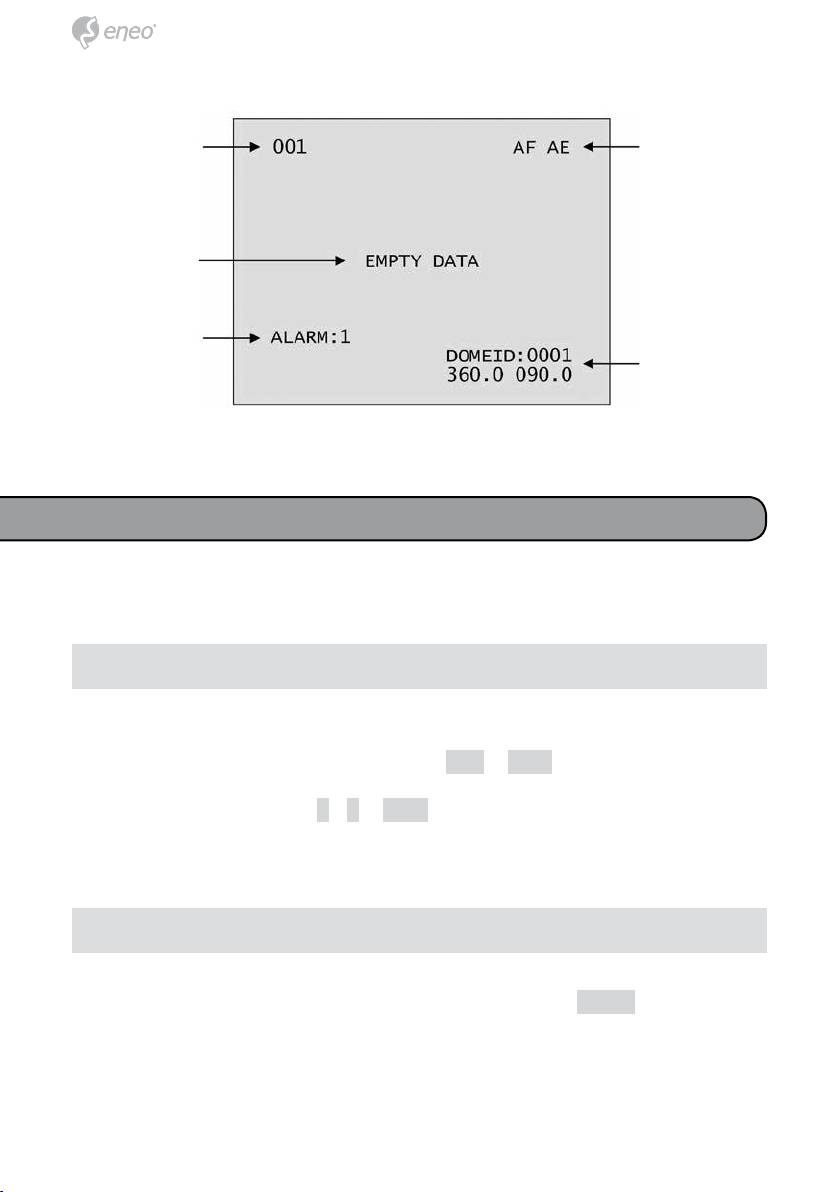

Titre de
Etat du focus
fonction
et de l´AE
Affichage d´
informations
Titre de la
Affichage
caméra & ID
d´alarme
Panoramique
& angle d´in-
clinaison
Fonctionnement
Sélection de la caméra dôme
Avant de programmer ou d´exploiter une caméra dôme, vous devez sélec-
tionner la caméra dôme en appuyant sur No. + CAM keys.
Exemple: en appuyant sur 1 , 0 + CAM des clés séquentielles sélectionne-
ront la caméra dôme n°10. L´ID de caméra dôme sélectionné s´affichera
sur l´écran à cristaux liquides.
Accéder à l´affichage du menu à l´écran (OSD)
Pour afficher le menu à l´écran, appuyer sur la touche MENU sur le clavier,
le menu OSD suivant apparaît :
