Соединения

Подключение к RS485

Удалённое управление купольной камерой возможно посредством

внешних устройств или систем управления, таких как системные кла-

виатуры. Для этого используются полудуплексные последовательные

сигналы RS485.

Подключение разъёма для видеовыхода HD-SDI

DE

DE

Подключите разъём (BNC) для видеовыхода HD-SDI к монитору или к

EN

EN

видеовходу.

FR

FR

Подключение тревоги

• A1,A2,A3,A4 (Тревожные входы 1,2,3,4): Используя внешние устрой-

PL

PL

ства, вы можете настроить реакцию купольной камеры на события.

Подключить механические или электронные переключатели можно

RU

RU

подключить к соединениям A1,A2,A3,A4 (тревожные входы 1,2,3,4)

и G (заземление). Подробную информацию для конфигурации

тревожного входа Вы найдёте в разделе „Program and Operation“

полного руководства по эксплуатации.

• G (заземление): Примечание: Соединения обозначенные G или

GND - общие. Соедините заземление тревожного входа и/или выхо-

да с соединением G (заземление).

• AO1,AO2 (5V TTL, тревожные выходы 1,2): Купольная камера может

приводить в действие внешние устройства, например, тревожные

зуммеры или огни. Соедините устройство с соединениями AO1,AO2

(тревожные выходы 1,2) и G (заземление). Подробную информа-

цию для конфигурации тревожного выхода Вы найдёте в разделе

„Program and Operation“ полного руководства по эксплуатации.

Подключение питания

Подключите питание 24 В или 12 В 1.5А к камере.

Если вы используете адаптер 12 В, соедините положительный полюс

(+) к позиции «+», а отрицательный полюс (-) к позиции «-».

Используйте только источники питания, которые соответствуют тре-

бованиям пункта 2.5 IEC60950-1/UL60950-1 или сертифицированные

соответственно Class 2.

Начало работы

После установки подключите питание к купольной камере. Видеокаме-

ра начнёт процесс конфигурации.

51

51

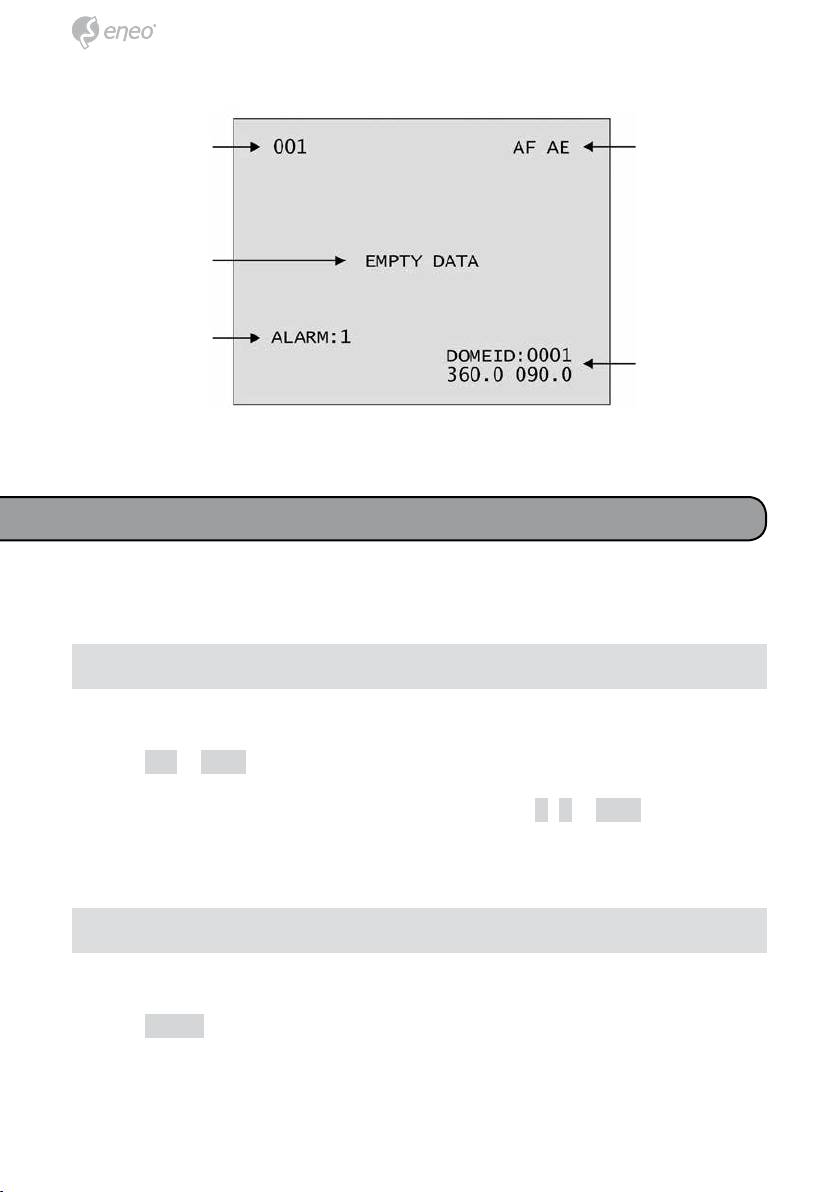

Функции

Показатель

функций

Фокус и AE

Отображение

информации

Отобра-

Обозначение

жение

и ID камеры

тревоги

Угол пово-

рот/наклон

Эксплуатация

Выбор купольной камеры

Для эксплуатации и настройки видеокамеры выберите её, нажав на

кнопки No. + CAM.

Например: Последовательным нажатием кнопки1, 0 + CAM происходит

выбор купольной камеры 10. ID выбранной купольной камеры высвечи-

вается на экране клавиатуры для управления.

Доступ к экранному меню

Получить доступ к экранному меню на мониторе Вы можете нажатием

кнопки MENU (Меню) на клавиатуре для управления. На мониторе поя-

вится следующее экранное меню:

5252
