Eizo FlexScan SX2761W: Collegamento dei cavi

Italiano

3

Collegamento dei cavi

Nota

•

Durante la sostituzione del monitor in uso con un monitor SX2461W/SX2761W, prima di procedere al collegamento del PC

assicurarsi di modificare le impostazioni del PC relative alla risoluzione e alla frequenza verticale regolandole su quelle

disponibili per il monitor SX2461W/SX2761W, facendo riferimento alla tabella di risoluzione (sul retro della copertina).

NOTA

• Per collegare due PC al monitor, fare riferimento al Manuale utente su EIZO LCD Utility Disk (CD-ROM).

Verificare che il monitor e il PC siano scollegati dall’alimentazione elettrica.

1

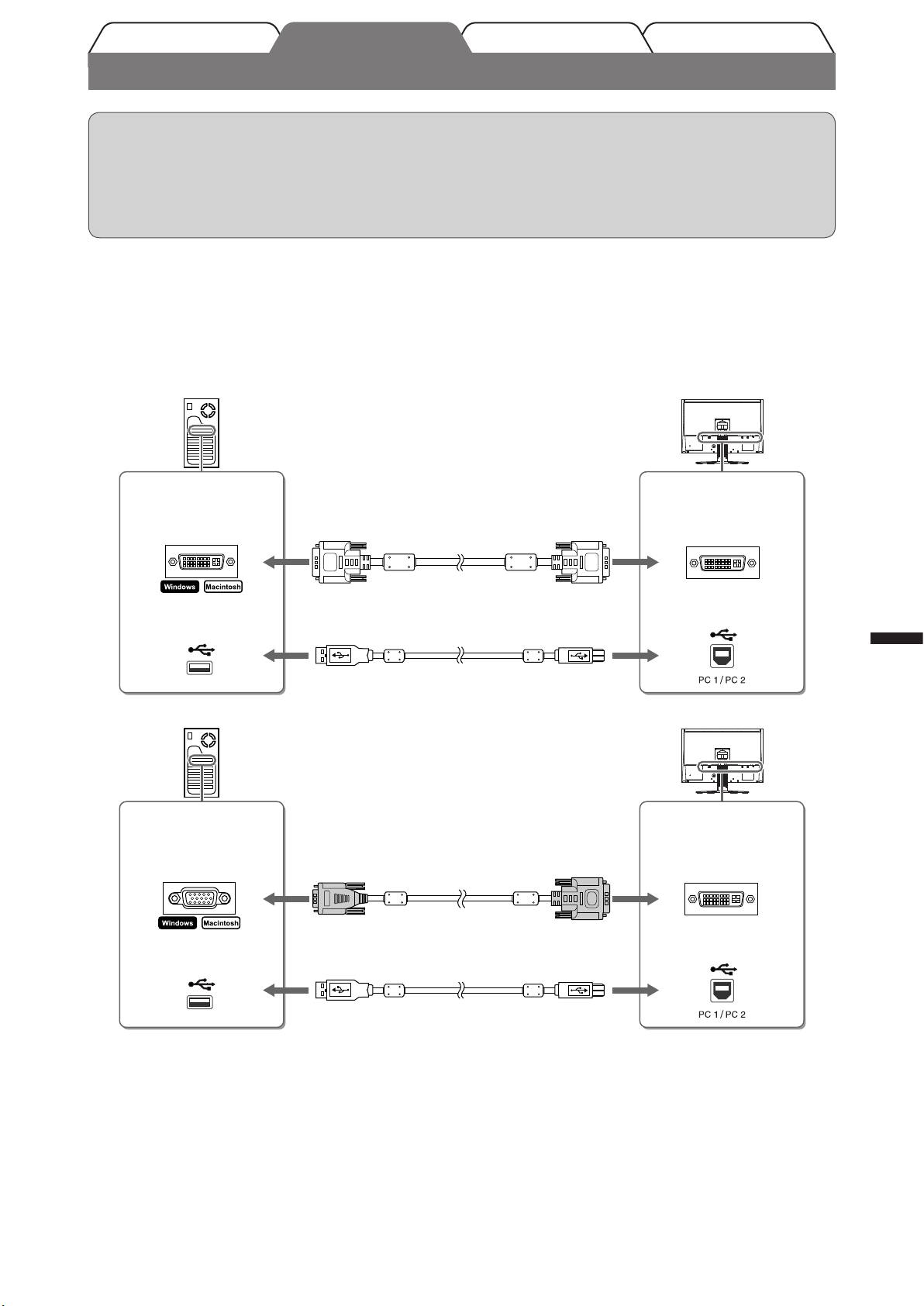

Collegare il monitor al computer con il cavo segnale appropriato per i connettori

2

utilizzati.

Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affinché combacino perfettamente.

Collegamento digitale

Connettori sul

Connettori sul

PC

monitor

Cavo segnale FD-C39 (fornito)

Connettore DVI

Connettore DVI-I

Upstream USB

Downstream USB

Cavo USB EIZO MD-C93 (fornito)*

Collegamento analogico

Connettori sul PC

Connettori sul

monitor

Connettore D-Sub

Cavo segnale FD-C16 (fornito)

mini 15 pin

Connettore DVI-I

Upstream USB

Downstream USB

Cavo USB EIZO MD-C93 (fornito)*

* Necessario se vengono utilizzati il software UniColor Pro e il software ScreenManager Pro for LCD. (Consultare

il manuale dell’utente di UniColor Pro (CD-ROM) o EIZO LCD Utility Disk (CD-ROM).)

Collegare il cavo di alimentazione in una presa di corrente e il connettore di

3

alimentazione sul monitor.
