Att ansluta kablarna

Observera

• När du ersätter den aktuella skärmen med en SX2461W/SX2761W-skärm ska du ändra

datorinställningarna för upplösning och vertikal frekvens till de som är tillgängliga för SX2461W/

SX2761W-skärmen, enligt upplösningstabellen (se omslagets baksida) innan du ansluter datorn.

OBS!

• När du ansluter två datorer till monitorn skall du se användarmanualen på EIZO LCD Utility Disk (CD-ROM).

Kontrollera att monitorn och datorn är avstängda.

1

Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

2

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

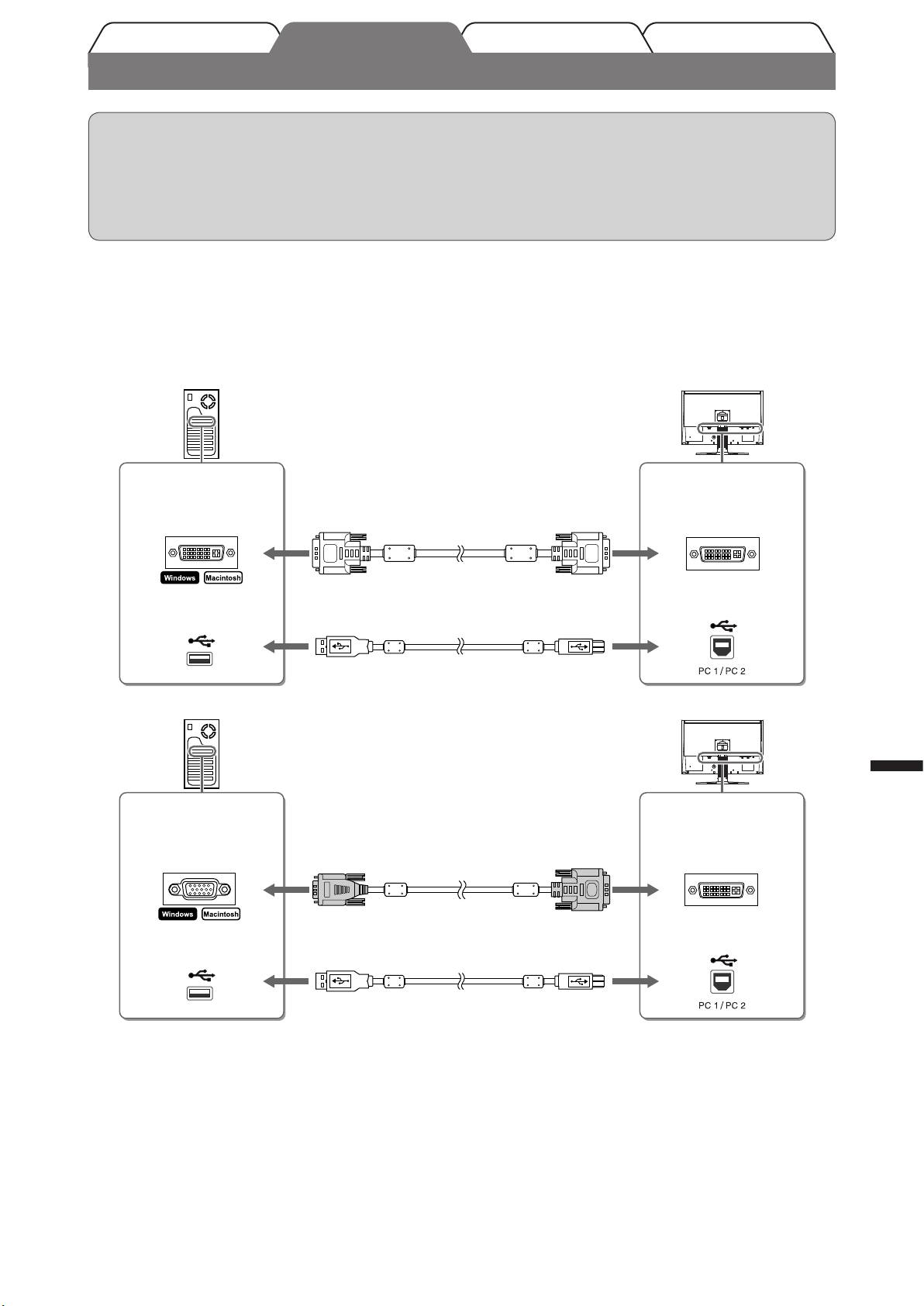

Digital anslutning

Anslutningar på

Anslutningar på

datorn

bildskärmen

Signalkabel FD-C39 (medföljer)

DVI-anslutning

DVI-I-anslutning

USB (nedströms)

USB (nedströms)

EIZO USB-kabel MD-C93 (medföljer)*

Analog anslutning

Anslutningar på

Anslutningar på

datorn

monitorn

D-sub minianslutning

Signalkabel FD-C16 (medföljer)

DVI-I-anslutning

med 15 stift

USB (uppströms)

USB (nedströms)

EIZO USB-kabel MD-C93 (medföljer)*

* Krävs vid användning av UniColor Pro och ScreenManager Pro for LCD-programvara. (Se bruksanvisningen på

UniColor Pro (CD-ROM) eller på EIZO LCD Utility Disk (CD-ROM).)

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

3
