Σύνδεση καλωδίων

Προσοχή

•

Κατά την αντικατάσταση της οθόνης σας με οθόνη SX2461W/SX2761W, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις

του υπολογιστή για την ανάλυση και την κάθετη συχνότητα στις διαθέσιμες για την οθόνη SX2461W/SX2761W

ρυθμίσεις σύμφωνα με τον πίνακα ανάλυσης (πίσω σελίδα εξώφυλλου), πριν τη συνδέσετε με τον υπολογιστή.

ΣΗΜΕΙΩΣΗ:

• Κατά τη σύνδεση δύο υπολογιστών στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήσης στο EIZO LCD Utility Disk (CD-ROM).

Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

1

Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με

2

τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

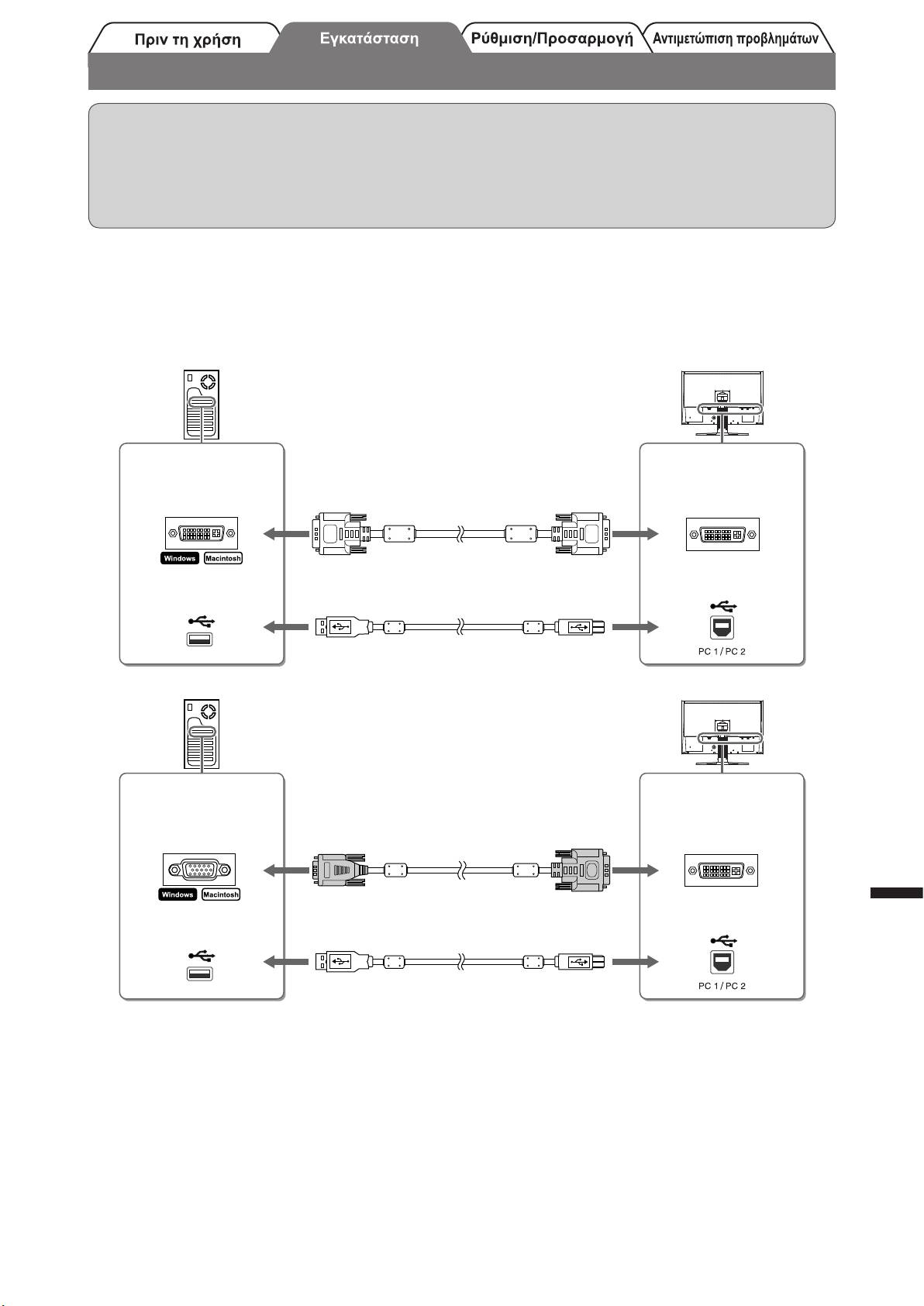

Ψηφιακή σύνδεση

Υποδοχές στον

Υποδοχές στην

υπολογιστή

οθόνη

Καλώδιο σήματος FD-C39 (παρέχεται)

Υποδοχή DVI

Υποδοχή DVI-I

USB Upstream

Καλώδιο EIZO USB MD-C93 (παρέχεται)*

USB Downstream

Αναλογική σύνδεση

Υποδοχές στον

Υποδοχές στην

υπολογιστή

οθόνη

Υποδοχή D-Sub

Καλώδιο σήματος FD-C16 (παρέχεται)

mini 15 ακίδων

Υποδοχή DVI-I

Greece

USB Upstream

USB Downstream

Καλώδιο EIZO USB MD-C93 (παρέχεται)*

* Απαιτείται κατά τη χρήση του λογισμικού UniColor Pro και του ScreenManager Pro for LCD. (Ανατρέξτε στο

Εγχειρίδιο χρήσης στο CD-ROM του UniColor Pro ή στο CD-ROM του EIZO LCD Utility Disk.)

Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στην οθόνη.
