Σύνδεση καλωδίων

Προσοχή

•

Κατά την αντικατάσταση της ήδη υπάρχουσας οθόνης με μια οθόνη S2031W/S2431W, βεβαιωθείτε ότι έχετε

αλλάξει τις ρυθμίσεις του υπολογιστή για την ανάλυση και την κατακόρυφη συχνότητα σε αυτές που είναι

διαθέσιμες για την οθόνη S2031W/S2431W στον πίνακα ανάλυσης (στο οπισθόφυλλο) πριν να συνδέσετε τον

υπολογιστή.

ΣΗΜΕΙΩΣΗ:

• Κατά τη σύνδεση δύο υπολογιστών στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

1

Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με

2

τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

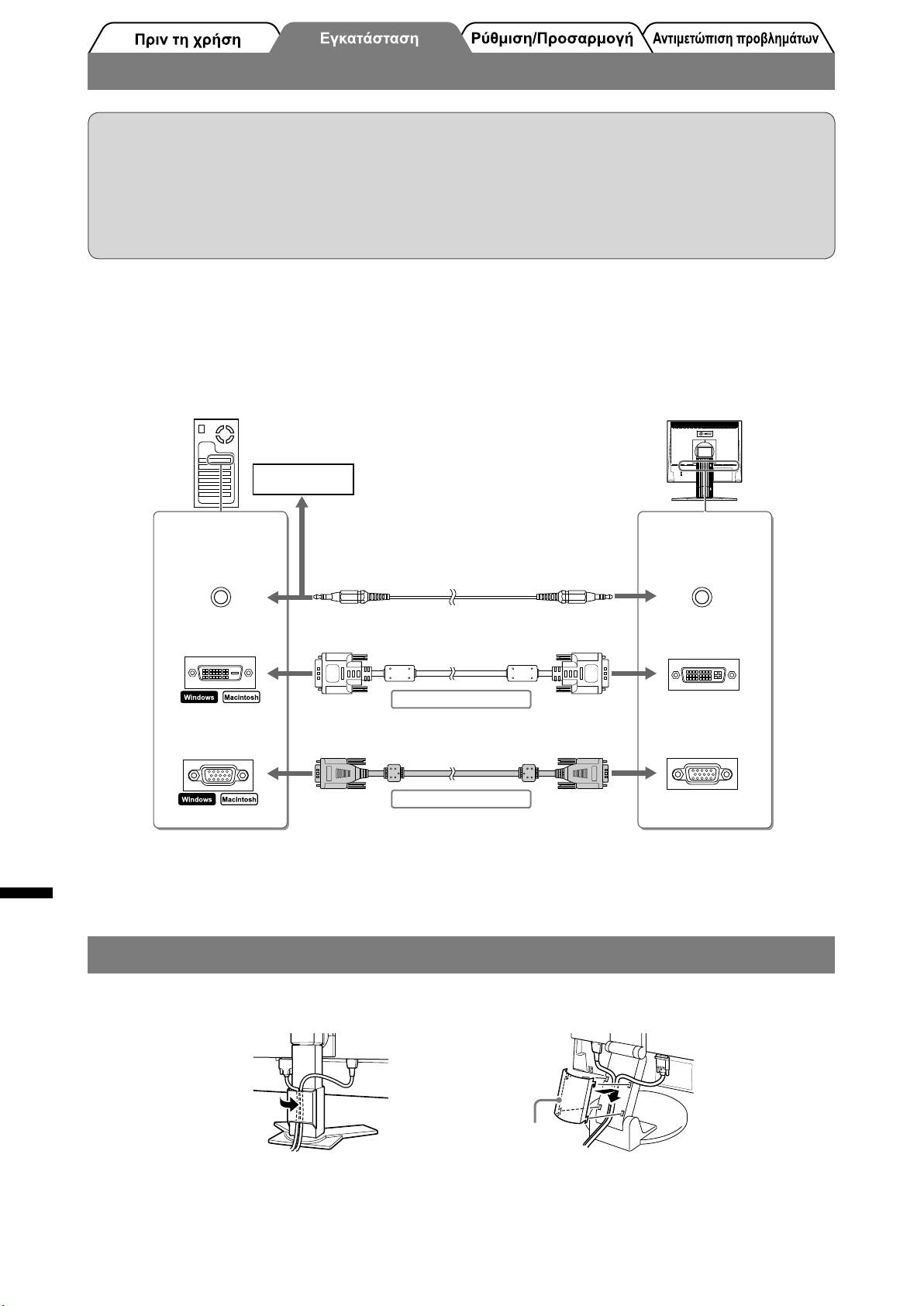

Συσκευή αναπαραγωγής

CD, κ.λπ.

Υποδοχές στον

Υποδοχές στην

υπολογιστή

οθόνη

Υποδοχή

Υποδοχή

εξόδου ήχου

Καλώδιο μίνι υποδοχής για στερεοφωνικό (παρέχεται)

εισόδου ήχου

Υποδοχή DVI

Καλώδιο σήματος FD-C39 (παρέχεται)

Υποδοχή DVI-I

Ψηφιακή σύνδεση

Υποδοχή D-Sub

Υποδοχή D-Sub

mini 15 ακίδων

Καλώδιο σήματος MD-C87 (παρέχεται)

mini 15 ακίδων

Αναλογική σύνδεση

Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στην οθόνη.

3

Κάλυψη των καλωδίων της οθόνης

Καλύψτε τα καλώδια της οθόνης με τη θήκη καλωδίου.

Θήκη καλωδίου

Βάση ρύθμισης ύψους Βάση EZ-UP
