Eizo FlexScan S2001W: 连接电缆

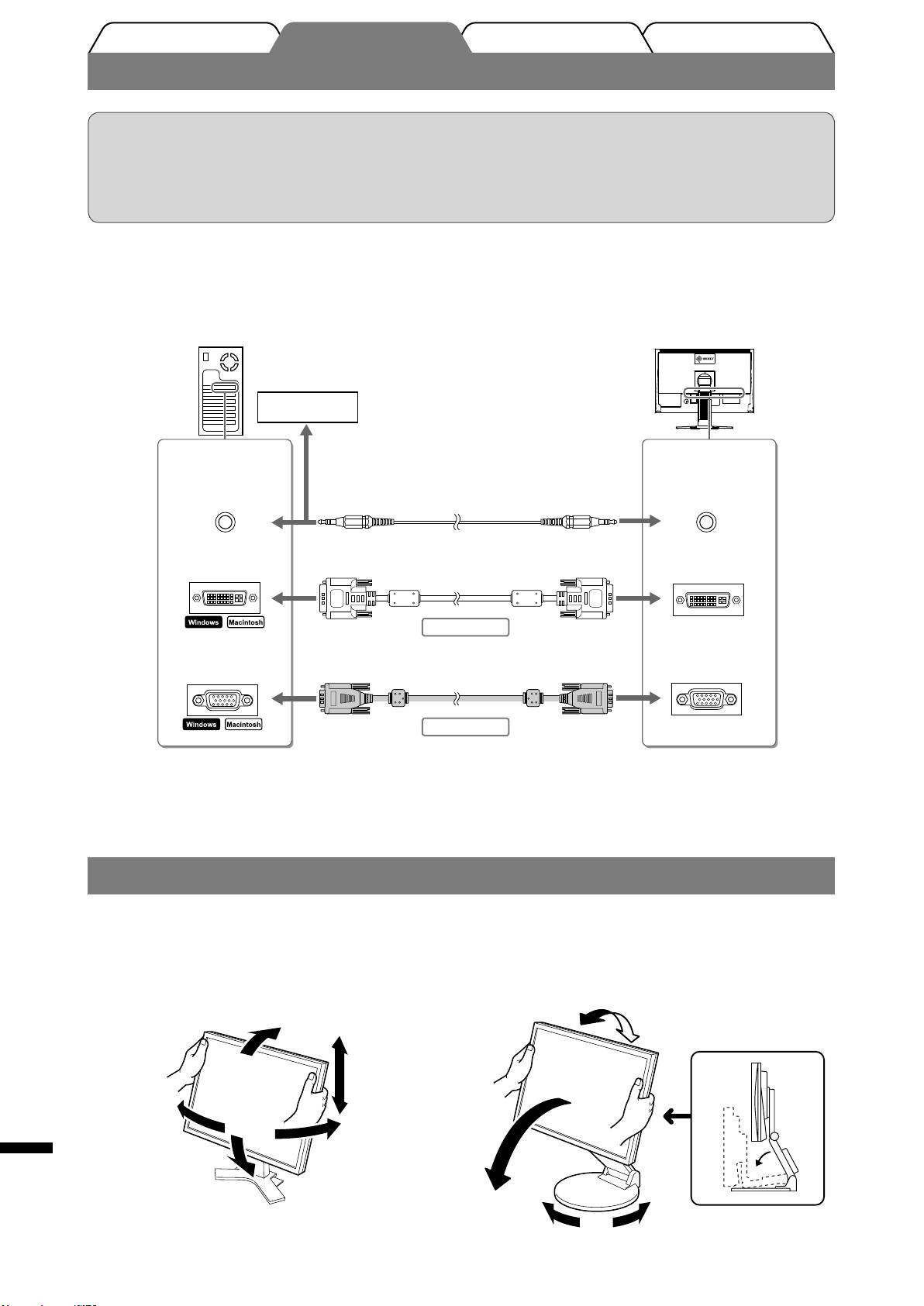

连接电缆

注意

• 当用S2001W/S2201W显示器替换当前显示器时，在连接个人计算机之前，必须参考分辨率表（封面背面）将

分辨率和垂直频率等个人计算机设定更改为对S2001W/S2201W显示器有效的设定。

注

•

将两台个人计算机连接到显示器上时，请参阅光盘上的用户手册。

确保显示器和个人计算机的电源关闭。

1

用一根与连接器匹配的信号电缆连接显示器和个人计算机。

2

连接到电缆连接器后，请拧紧连接器的螺钉，使配合紧密。

CD播放器等

个人计算机上的

显示器上的

连接器

连接器

音频输出连接器

立体声微型插孔电缆（随机提供）

音频输入连接器

DVI连接器

FD-C39信号电缆（随机提供）

DVI-I连接器

数字连接

D-Sub微型15针

D-Sub微型15针

连接器

MD-C87信号电缆（随机提供）

连接器

模拟连接

将电源线插头插入电源插座和显示器上的电源连接器。

3

调整屏幕高度和角度

用双手抓住显示器的左右两边，调节屏幕高度，将屏幕倾斜并转动到最佳工作状态。

高度可调整的底座

EZ-UP底座

双手握住显示器的左右两侧，向上、下、左、右方向调整

双手握住显示器的左右两侧，向上、下、左、右方向调整

屏幕。

屏幕的角度。
