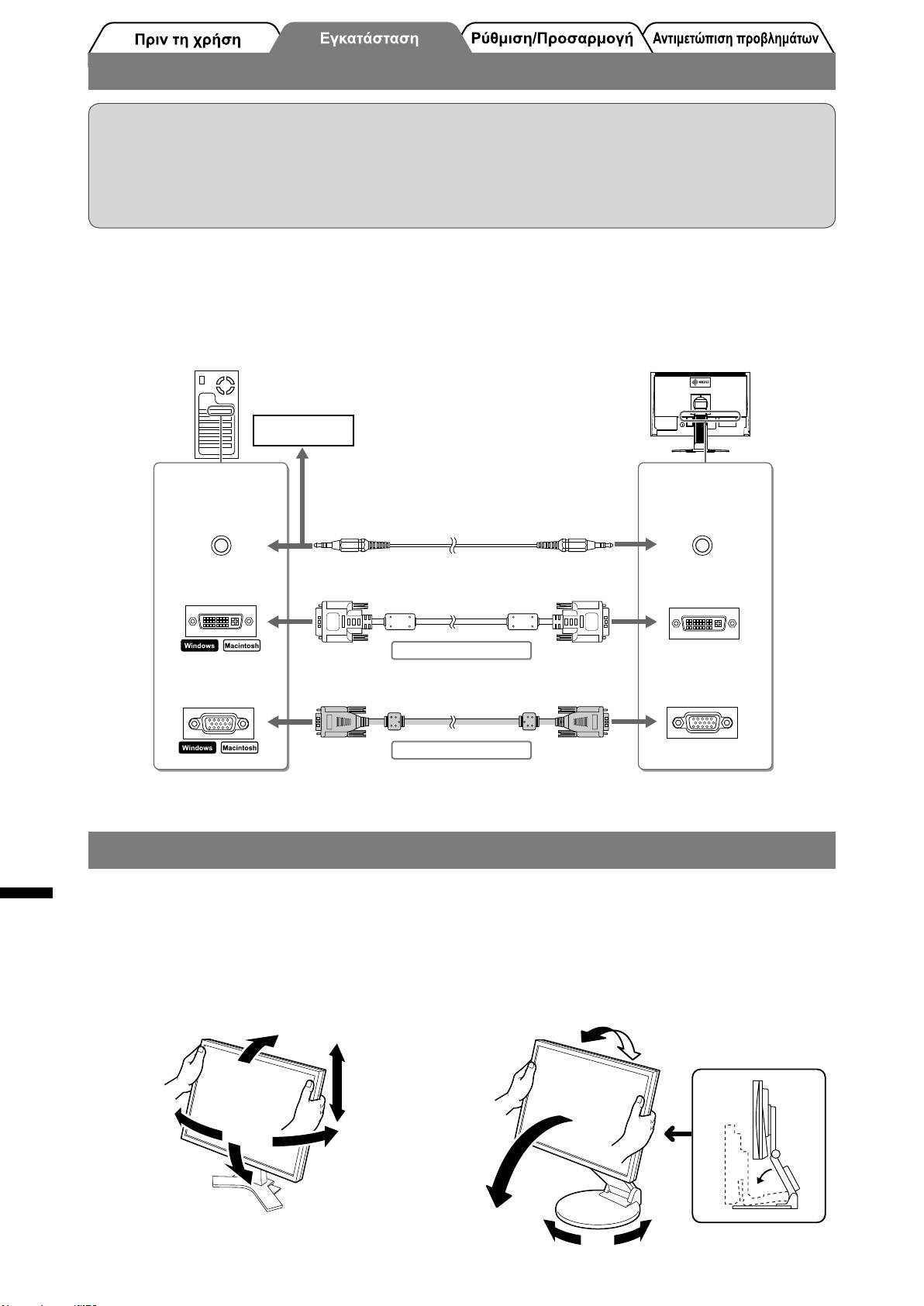

Eizo FlexScan S2001W: Σύνδεση καλωδίων

Σύνδεση καλωδίων

Προσοχή

•

Κατά την αντικατάσταση της οθόνης σας με οθόνη S2001W/S2201W, βεβαιωθείτε ότι έχετε αλλάξει τις ρυθμίσεις

του υπολογιστή για την ανάλυση και την κάθετη συχνότητα στις διαθέσιμες για την οθόνη S2001W/S2201W

ρυθμίσεις σύμφωνα με τον πίνακα ανάλυσης (πίσω σελίδα εξώφυλλου), πριν τη συνδέσετε με τον υπολογιστή.

ΣΗΜΕΙΩΣΗ:

• Κατά τη σύνδεση δύο υπολογιστών στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

1

Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με

2

τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

Συσκευή αναπαραγωγής

CD, κ.λπ.

Υποδοχές στον

Υποδοχές στην

υπολογιστή

οθόνη

Υποδοχή

Υποδοχή

εξόδου ήχου

Καλώδιο μίνι υποδοχής για στερεοφωνικό (παρέχεται)

εισόδου ήχου

Καλώδιο σήματος FD-C39 (παρέχεται)

Υποδοχή DVI

Υποδοχή DVI-I

Ψηφιακή σύνδεση

Υποδοχή D-Sub

Υποδοχή D-Sub

Καλώδιο σήματος MD-C87 (παρέχεται)

mini 15 ακίδων

mini 15 ακίδων

Αναλογική σύνδεση

Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στην οθόνη.

3

Ρύθμιση του ύψους και της γωνίας κλίσης

Κρατήστε την αριστερή και τη δεξιά πλευρά της οθόνης και με τα δύο χέρια σας και ρυθμίστε το ύψος, την κλίση και

την οριζόντια περιστροφή της οθόνης στην καταλληλότερη θέση εργασίας.

Βάση ρύθμισης ύψους

Bάση EZ-UP

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα

Κρατήστε την αριστερή και δεξιά άκρη της οθόνης και με τα

δύο χέρια σας για να τη ρυθμίσετε επάνω, κάτω, δεξιά και

δύο χέρια σας για να ρυθμίσετε τη γωνία κλίσης της οθόνης

αριστερά.

μετακινώντας την επάνω, κάτω, δεξιά και αριστερά.
