ELEMENTI DI COMANDO:

7 = Indicatore di controllo (Fig. 1)

“Lubrificare con olio l’utensile di

taglio”

Si accende quando occorre lubrificare con

olio l’utensile di taglio della versione cross-

cut. La procedura deve essere confermata

premendo il tasto di corsa indietro (4) (vedi

descrizione nel capitolo “MANUTENZIONE

UTENSILE DI TAGLIO”).

8 = Indicatore di controllo (Fig. 1)

“Sportello aperto” / “Guasto sportello”

“Sportello aperto”

Si accende quando è aperto lo sportello

dell’armadietto inferiore. L’apparecchio

viene disinserito automaticamente e non

può essere reinserito finché è aperto lo

sportello.

“Guasto elettrico”

Lampeggia

quando vi è un guasto

elettrico

del

sensore

sportello.

L’apparecchio

viene

disinserito.

Rivolgersi al proprio rivenditore

specializzato.

9 = Indicatore di controllo (Fig. 1)

“Sovraccarico del motore” /

“Guasto elettrico”

Per le istruzioni consultare la rispettiva

descrizione nel capitolo “GUASTO”.

“Salvamotore”

Si accende dopo che il motore si è

disinserito a causa di un sovraccarico.

L’apparecchio non può essere inserito

durante la fase di raffreddamento del

motore.

“Guasto elettrico”

Lampeggia

quando vi è un guasto

elettrico all’interno della scheda di circuito

di controllo. Contemporaneamente

lampeggia l’indicatore a LED del

tasto funzione (2). L’apparecchio

viene disinserito. Rivolgersi al proprio

rivenditore specializzato.

10 = Indicatore di controllo (Fig. 1)

“Sacchetto di raccolta della carta

pieno”

Si accende quando il sacchetto di raccolta

della carta è pieno e deve essere svuotato.

L’utensile di taglio per la frantumazione di

carta viene disinserito.

11 = Vano di alimentazione della carta

(Fig. 3)

12 = Sacchetto di raccolta della carta (Fig. 4)

13 = Contenitore dell’olio (Fig. 6)

Il distruggi documenti non deve

essere utilizzato in nessun caso come

posto a sedere o scalino. Pericolo

di caduta per via del cedimento del

materiale!

INSERIMENTO DELL’APPARECCHIO:

Per commutare l’apparecchio sullo stato “pronto

per l’uso” procedere come segue:

- Azionare brevemente il tasto funzione (2).

- L’indicatore a LED del tasto funzione (2)

si accende e segnala che l’apparecchio è

“pronto per l’uso”.

- L’apparecchio può essere caricato.

ALIMENTAZIONE DI MATERIALE:

Alimentare la

carta

nell’utensile di taglio

attraverso il vano di alimentazione della carta

(11) (Fig. 3).

L’apparecchio

commuta

automaticamente

sulla corsa in avanti, carica il materiale e si

disinserisce automaticamente al termine della

frantumazione.

Note:

per la frantumazione di fogli trasparenti,

l’apparecchio

deve

essere

commutato

manualmente sulla corsa in avanti (mantenere

premuto il tasto di corsa in avanti (3) per ca. 2

secondi).

La frantumazione può essere arrestata in

qualsiasi momento azionando il tasto funzione

(2) (funzione “stop”). Per proseguire, mantenere

premuto il tasto di corsa in avanti (3) per ca. 2

secondi.

L’apparecchio si disinserisce automaticamente

se non viene utilizzato per ca. 5 minuti.

Non caricare mai nell’apparecchio

una quantità di materiale superiore a

quella massima indicata (vedi “DATI

TECNICI”)!

Se viene ciononostante caricata

una quantità eccessiva di materiale

nell’utensile di taglio, consultare la voce

“INCEPPAMENTO DI MATERIALE

NELL’APPARECCHIO” nel capitolo

“GUASTO”.

SVUOTAMENTO DEL SACCHETTO

DI RACCOLTA DELLA CARTA (Fig. 4):

Quando il sacchetto di raccolta della carta è

pieno, l’apparecchio si disinserisce. Si accende

l’indicatore di controllo (10). Procedere come

segue:

- Aprire lo sportello. Si accende l’indicatore di

controllo (8). Se vi è ancora del materiale

nel vano di alimentazione, si accende anche

l’indicatore di controllo (6).

- Estrarre il sacchetto di raccolta della carta

(12) insieme al telaio dalla parte inferiore

dell’alloggiamento, rimuovere il sacchetto e

gettare via il contenuto. L’indicatore di controllo

(10) si spegne.

- Agganciare il sacchetto vuoto al telaio e

reinserire sacchetto e telaio nella parte inferiore

dell’alloggiamento. Chiudere lo sportello.

L’indicatore di controllo (8) ) si spegne.

- Se l’indicatore di controllo

(6) è acceso

azionare brevemente il tasto di corsa in

avanti (3). Il materiale rimasto nel vano di

alimentazione viene frantumato e l’indicatore

si spegne.

Nota:

l’apparecchio funziona solo se lo sportello

è chiuso!

INDICATORE DINAMICO

DELLO STATO DI CARICO:

Per evitare l’inceppamento di materiale e

garantire il funzionamento continuo ed efficiente

dell’apparecchio, durante la procedura di

frantumazione il rispettivo grado di carico del

motore viene indicato come segue da una luce

diffusa nel vano di alimentazione:

luce verde:

carico < 50%

luce gialla:

carico 50 - 75%

luce rossa:

carico 75 - 100%

Fig. 1

Fig. 4

Fig. 3

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

USO

I

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

Fig. 5

Fig. 6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

DATI TECNICI

ACCESSORI SPECIALI

ANOMALIE DI FUNZIONAMENTO

MANUTENSIONE / SMALTIMENTO

MANUTENZIONE UTENSILE DI TAGLIO (CROSS-CUT):

Gli utensili di taglio cross-cut devono essere

lubrificati con olio dopo un dato intervallo di

funzionamento. Se si accende l’indicatore di

controllo (7), procedere come segue:

Aprire lo sportello. L’indicatore di controllo (8) si accende

e l’indicatore a LED del tasto di corsa indietro (4) e

l’indicatore di controllo (7)

lampeggiano

. Prelevare il

contenitore dell’olio (13) (Fig. 6) dal supporto nello sportello

e chiudere nuovamente lo sportello.

Spargere dell’olio su un foglio di carta e caricare poi il foglio

attraverso il vano di alimentazione della carta (11).

La carta viene caricata e lubrifica con olio l’utensile di taglio.

Nota: perché l’indicatore si spenga dopo la lubrificazione

con olio si deve confermare questa procedura come

segue:

- Aprire lo sportello quanto basta perché si accenda

l’indicatore di controllo (8). Gli indicatori di controllo (7)

e (4) lampeggiano.

- Azionare il tasto di corsa indietro (4) e mantenerlo

premuto finché non si spegne l’indicatore di controllo

(7).

I

Denominazione

N. di matricola.

Saco di plastica, 440x330x600x0,05 mm (45)

83079

Saco di plastica, 440x330x950x0,05 mm (60)

99977

Bottiglietta olio, 110 ml

88035

Nota:

Per le ordinazioni di pezzi accessori speciali si

prega di rivolgersi al proprio rivenditore specializzato.

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

- Chiudere nuovamente lo sportello.

L’utensile di taglio inizia ora automaticamente un ciclo di

pulizia (corsa in avanti/indietro) e infine si disinserisce.

L’apparecchio è di nuovo pronto per l’uso. Per un’ulteriore

ordinazione dell’olio speciale, vedere al punto “ACCESSORI

SPECIALI”.

FUNZIONE AUTOMATICA DI RISPARMIO ENERGETICO:

Se l’apparecchio non viene utilizzato per ca. 5 minuti, esso

si disinserisce automaticamente. L’indicatore a LED

del tasto funzione (2) per la funzione “pronto per l’uso” si

spegne. Per reinserire l’apparecchio, azionare brevemente

il tasto funzione.

SMALTIMENTO DELL’APPARECCHIO:

Al termine del ciclo di vita dell’apparecchio, questo

deve essere smaltito nel rispetto dell’ambiente.

Non gettare nessun componente dell’apparecchio

o dell’imballaggio insieme ai rifiuti domestici.

PULIZIA DELLE FOTOCELLULE (Fig. 5):

Se restano dei pezzi di carta nella fessura di alimentazione

(ad es. dopo un inceppamento della carta) è possibile che

l’apparecchio non si disinserisca più per via della fotocellula

“bloccata”.

Si possono rimuovere i pezzi di carta e/o pulire la fotocellula

caricando nell’utensile di taglio un altro foglio di carta o

commutando l’apparecchio sulla corsa indietro e pulendo gli

“occhi” della fotocellula con un pennello.

INCEPPAMENTO

DI MATERIALE NELL’APPARECCHIO:

(Funzione autoreverse)

In caso di inceppamento dovuto al caricamento

eccessivo di materiale, l’apparecchio reagisce

come segue:

- L’utensile di taglio si blocca, esegue poi una breve

corsa indietro (il materiale viene sbloccato) e si

arresta. Il motore viene disinserito. L’indicatore di

controllo (6) si accende.

Procedere come segue:

Inceppamento della carta nel vano di

alimentazione della carta (11)

- Rimuovere la carta riportata indietro.

- L’utensile di taglio esegue automaticamente una

corsa in avanti e frantuma i resti di carta rimasti

nell’utensile di taglio. Durante la corsa in avanti

è acceso l’indicatore a LED del tasto di corsa

in avanti (3). L’indicatore di controllo

(6) si

spegne.

- Proseguire la frantumazione con una quantità di

carta inferiore.

- Se necessario, commutare l’utensile di taglio a

mano in modo alternato sulla corsa in avanti e

indietro tante volte finché il materiale non è stato

completamente frantumato.

FOTOCELLULA OCCUPATA

ALL’APERTURA SPORTELLO:

Se all’apertura dello sportello si trova ancora del

materiale nel vano di alimentazione, il motore

si disinserisce e l’utensile di taglio si arresta.

L’indicatore di controllo (6) si accende.

Chiudere lo sportello e confermare lo stato

azionando brevemente il tasto di corsa in avanti (3).

Il materiale presente viene caricato nell’utensile di

taglio e frantumato.

FOTOCELLULA OCCUPATA

ALL’INSERIMENTO:

Se all’inserimento dell’apparecchio si trova del

materiale nel vano di alimentazione, l’indicatore di

controllo (6) si accende.

Rimuovere il materiale e confermare lo stato

azionando brevemente il tasto di corsa in avanti

(3).

SALVAMOTORE:

In caso di sovraccarico, il motore si disinserisce e

l’indicatore di controllo (9) si accende.

Dopo un tempo di raffreddamento di ca. 25-40

minuti si può reinserire l’apparecchio.

GUASTO ELETTRICO:

In caso di

luce lampeggiante

sia dell’indicatore

di controllo (9) sia dell’indicatore a LED

dell’interruttore di funzione (2) o solo dell’indicatore

di controllo

(8), vi è un guasto elettrico.

L’apparecchio non può essere inserito.

Rivolgersi in tal caso al proprio rivenditore

specializzato.

LISTA DI CONTROLLO IN CASO DI GUASTO:

Se l’apparecchio non funziona, verificare i seguenti

punti:

- Il

connettore

è inserito in una presa di rete?

- Lo

sportello

è chiuso?

- Il

sacchetto di raccolta della carta

è pieno?

Seguire le istruzioni “SVUOTAMENTO DEL

SACCHETTO DI RACCOLTA DELLA CARTA”.

- Vi è un

inceppamento di materiale

nell’apparecchio?

Seguire le istruzioni “INCEPPAMENTO DI

MATERIALE NELL’APPARECCHIO”.

- Il motore è sovraccarico?

Vedere al punto “SALVAMOTORE”.

Se nessuno dei punti suindicati è pertinente,

rivolgersi al proprio rivenditore specializzato.

* riferiti a carta A4 70g/m

a 230V/50Hz

Modello

Tipo

Larghezza di taglio

Potenza di taglio

Larghezza utile

Livello

Dimensioni

Peso

carta

lavoro

rumorosità

L x P x A

intimus 45SC2

278-4S

3,8 mm

22-24 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm

10-11 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 fogli*

235 mm

circa 55 dB(A)

450 x 390 x 770 mm

34 kg

Valvola di dicurezza

(ritard.)

: 220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modello

Dati allacciamento

Tensione di allacciamento/Frequenza · Assorbimento di corrente · Potenza

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

ÁÎÉÏËÏÃÅÓ ÏÄÇÃÉÅÓ ÁÓÖÁËÅÉÁÓ

Κίνδυνος τραυµατισµού!

Ìç âÜæåôå ôá ÷∑ñéá

óáò êïíôÜ óôï Üíïéãìá ôñïöïäïóßáò.

<< Óå ∂åñß∂ôùóç êéíä‹íïõ óâ¤óåôå áì∑óùò ôï

ìç÷Üíçìá á∂ï ôïí ãåíéêü äéáêü∂ôç êéíä‹íïõ

¤ ôñáâ¤îôå ôï êáë¥äéï á∂ï ôçí ∂ñßæá!

<< ‡ñßí áíïßîôå ôï ìç÷Üíçìá, ôñáâ¤îôå ôï

êáë¥äéï ∂áñï÷¤ò á∂ï ôçí ∂ñßæá!

Ôõ÷üí å∂éóêåõ∑ò å∂éôñ∑∂åôáé íá åêôåëï‹íôáé

ìüíïí á∂ï åéäéêü ôå÷íßôç!

<< Ï ÷åéñéóìüò ôçò ìç÷áí¤ò å∂éôñœ∂åôáé íá

ãßíåôáé ìüíï á∂ü œíá Üôïìï êÜèå öïñÜ!

Ç äéÜôáîç ôùí óôïé÷åßùí áóöáëåßáò âáóßæåôáé

óå áóöáë¤ ÷ñ¤óç ó¥ìöùíá ìå ôïí „Xåéñéóìü

á∂ü œíá Üôïìï“.

<< Êáôá ôçí äéáäéêáóßá ôåìá÷éóìï‹ äåí

å∂éôñ∑∂ïíôáé ï∂ïéåóä¤∂ïôå Üëëåò

å∂åìâÜóåéò óôï ìç÷Üíçìá (∂.÷. êáèÜñéóìá

êë∂.)!

Η µηχανή αυτή δεν είναι παιχνίδι και δεν

ενδείκνυται για την χρήση από παιδιά!

Η συνολική κατασκευή αναφερόμενη σε

θέματα ασφαλείας (διαστάσεις, ανοίγματα

τροφοδοσίας, απενεργοποίση σε περίπτωση

κινδύνου κλπ.) της μηχανής αυτής δεν

συμπεριλαμβάνει εγγύηση για ακίνδυνο χειρισμό

από παιδιά.

Κίνδυνος τραυµατισµού!

ÊÜèå

áéùñï‹ìåíá áíôéêåßìåíá ü∂ùò

åßäç ñïõ÷éóìï‹, ãñáâÜôåò,

êïóì¤ìáôá, ìáêñõÜ ìáëëéÜ

¤ Üëëá ëõôÜ áíôéêåßìåíá íá

âñßóêïíôáé ìáêñõÜ á∂ï ôï Üíïéãìá

ôñïöïäïóßáò ôïõ ìç÷áí¤ìáôïò.

ΠΕ∆ΙΟ ΧΡΗΣΗΣ:

Ôï ôñùêôéêü ∂ëçñïöïñé¥í

intimus 45/60SC2/

CC3/CC4/CC5/CC6

åßíáé åíá ìç÷Üíçìá ãéá

êáôáôåìá÷éóìü ãñá∂ôï‹ õëéêï‹ êÜèå ö‹óåùò.

Η μηχανή να χρησιμοποιείται μόνο για

τεμαχισμό χαρτιών (για αποκλίσεις

βλέπε πίνακα στο εδάφιο “ιδικά

υλικά“)!

Ο τεμαχισμός άλλων φορέων δεδομένων

μπορεί να προκαλέσει τραυματισμούς σε

άτομα (π.χ. από την θραύση στερεών υλικών

κλπ.), καθώς και βλάβης της μηχανής (π.χ.

καταστροφή του κοπτικού μηχανισμού

κλπ.).

ΤΟΠΟΘΕΤΗΣΗ:

- Ξεπακετάρετε τη συσκευή και στήστε την.

- Κρεμάστε την πλαστική σακούλα στο πλαίσιο για τη

σακούλα.

- Συνδέστε τη συσκευή σε πρίζα (1) (εικ. 2) με ρεύμα

δικτύου (στοιχεία για την ασφάλεια της πρίζας

δικτύου βλέπε “TEXNIKA XAΡAKTHΡIΣTIKA“).

H σύνδεση με το δίκτυο να είναι

προσβάσιμη και να βρίσκεται κοντά στη

μηχανή!

H μηχανή να χρησιμοποιείται μόνο σε

κλειστούς και θερμαινόμενους χώρους

(10-25°C)!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

ΧΕΙΡΙΣΜΟΣ

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

GR

Åéê. 1

Åéê. 2

Åéê. 3

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

1 = Φις δικτύου (εικ. 2)

Συνδέοντας τη μηχανή μέσω του φις με το δίκτυο η

μηχανή βρίσκεται καταρχή σε απανεργοποιημένη

κατάσταση.

2 = ∆ιακόπτης λειτουργίας (εικ. 1)

“Ετοιµότητα

για

λειτουργία“

“Απενεργοποιηµένη κατάσταση“ / “Στοπ“

Αυτός ο διακόπτης περιλαμβάνει τρεις

λειτουργίες:

α)

“Ετοιµότητα για λειτουργία“

πιέζοντας ελαφρά αυτό το πλήκτρο

ενεργοποιείται η μηχανή στην κατάσταση

“Ετοιμότητα για λειτουργία“.

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη

LED .

β)

“Aπενεργοποιηµένη κατάσταση“

Εάν πιεστεί αυτό το πλήκτρο στην κατάσταση

“Ετοιμότητα για λειτουργία“ επί περ. 3 δευτ.,

απενεργοποιείται η μηχανή.

Συµβουλή:

Σε περίπτωση μη χρήσης της

μηχανής για διάστημα περ. 5 λεπτών, η μηχανή

απενεργοποιείται αυτόματα.

γ)

“Στοπ“

Εάν πιεστεί ελαφρά αυτό το πλήκτρο κατά τη

διάρκεια λειτουργίας του κοπτικού μηχανισμού,

απενεργοποιείται και ακινητοποιείται ο

μηχανισμός.

3 = ∆ιακόπτης κίνησης προς τα εµπρός (εικ. 1)

Αυτός ο διακόπτης περιλαμβάνει τρεις

λειτουργίες:

α)

Με ελαφριά πίεση του πλήκτρου κινείται ο

κοπτικός μηχανισμός για μερικά δευτερόλεπτα

προς τα εμπρός, π.χ. για εξαγωγή κατάλοιπων

από τον κοπτικό μηχανισμό. Συγχρόνως ανάβει

η ενσωματωμένη ένδειξη LED .

β)

Εάν πιεστεί αυτός ο διακόπτης επί περ.

δύο δευτ., ακολουθεί συνεχής λειτουργία

του κοπτικού μηχανισμού προς τα εμπρός

και μπορεί να γίνει πλήρωση της μηχανής.

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη

LED .

4 = ∆ιακόπτης κίνησης προς τα πίσω (εικ. 1)

Με χειρισμό αυτού του διακόπτη ο μηχανισμός

κοπής κινείται σύντομα προς τα πίσω. Συγχρόνως

ανάβει η ενσωματωμένη ένδειξη LED .

5 = ∆ιάταξη ανίχνευσης µε δέσµη φωτός (κίνηση

προς τα εµπρός) (εικ. 3)

Έναρξη του προγράμματος καταστροφή μόλις

εισαχθεί το υλικό στο θάλαμο. Συγχρόνως ανάβει

η ένδειξη LED του διακόπτη κίνησης προς τα

εμπρός.

6 = Ένδειξη ελέγχου (εικ. 1)

“Φρακάρισµα υλικών στη συσκευή“ /

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας σε άνοιγµα πόρτας ή κατά την

ενεργοποίηση“

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε

περιγραφή στο κεφάλαιο “ΒΛΑΒΗ“.

α)

“Μπλοκάρισµα υλικού στη συσκευή“

Ανάβει όταν εισήχθη στο μηχανισμό κοπής πολύ

υλικό. Ο μηχανισμός κοπής μπλοκάρει, κινείται

κατόπιν προς τα πίσω και ακινητοποιείται. Ο

κινητήρας απενεργοποιείται.

β)

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας σε άνοιγµα πόρτας“

Ανάβει όταν κατά το άνοιγμα της πόρτας

υπάρχει ακόμη υλικό σε έναν θάλαμο.

Ακινητοποιείται ο κοπτικός μηχανισμός. Ο

κινητήρας απενεργοποιείται.

γ)

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας κατά την ενεργοποίηση“

Ανάβει όταν κατά την ενεργοποίηση υπάρχει

ακόμη υλικό στον θάλαμο.

Σύµβολο

= ακατάλληλο για τεμαχισμό

Ειδικά υλικά

Δεν επιτρέπεται με κανένα τρόπο

η χρήση του καταστροφέα σαν

κάθισμα ή σκαλίτσα. Κίνδυνος

πτώσης και θραύσης του υλικού!

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ:

Για την ενεργοποίηση της μηχανής στην

κατάσταση

“Ετοιμότητα

για

λειτουργία“

ακολουθήστε τα εξής βήματα:

- Σύντομος χειρισμός του διακόπτη λειτουργίας

(2).

- Ανάβει η ένδειξη LED

του διακόπτη

λειτουργίας (2) για “Ετοιμότητα για

λειτουργία“.

- Μπορεί να εισάγετε υλικά στη μηχανή.

ΕΙΣΑΓΩΓΗ ΥΛΙΚΟΥ:

Εισάγετε τα

χαρτιά

στην σχισμή εισαγωγής

χαρτιών (11) (εικ. 3) για καταστροφή από τον

κοπτικό μηχανισμό.

Η μηχανή ανάβει αυτοάτως στη λειτουργία

κίνησης προς τα εμπρός και απενεργοποιείται

αυτόματα μετά τον τεμαχισμό.

Συµβουλές:

Για

την

καταστροφή

φωτοδιαπερατών μεμβρανών πρέπει η μηχανή

να ενεργοποιηθεί με το χέρι για κίνηση προς

τα εμπρός (κρατήστε πιεσμένο το διακόπτη

κίνησης προς τα εμπρός (3) επί περ. 2 δευτ. ).

Με σύντομο χειρισμό του διακόπτη λειτουργίας

(2) (λειτουργία “Στοπ“) μπορεί να διακοπεί

ο τεμαχισμός ανά πάσα στιγμή. Για συνέχιση

κρατήστε πιεσμένο τον διακόπτη λειτουργάις

προς τα εμπρός (3) επί περ. 2 δευτ.

Σε περίπτωση μη χρήσης της μηχανής

για διάστημα περ. 5 λεπτών, η μηχανή

απενεργοποιείται.

Ποτέ μην εισάγετε στη συσκευή

περισσότερα

υλικά

από

την

αναγφερόμενη

μέγιστη

ποσότητα

(βλέπε

“ΤΕΧΝΙΚΑ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ“) !

Εάν

παρόλα

αυτά

εισαχθούν

περισσότερα υλικά στον κοπτικό

μηχανισμό, βλέπε “ΒΛΑΒΕΣ“ στο

εδάφιο “ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΩΝ ΣΤΗ

ΣΥΣΚΕΥΗ“.

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

7 = Ένδειξη ελέγχου (εικ. 1)

“Λάδωµα του κοπτικού µηχανισµού“

Ανάβει όταν πρέπει να λαδωθεί ο

κοπτικός

μηχανισμός

στο

μοντέλο

Cross-Cut. H διαδικασία του λαδώματος

πρέπει να επιβεβαιωθεί στον διακόπτη

οπισθολειτουργίας

(4)

(βλέπε

περιγραφή

“ΣΥΝΤΗΡΗΣΗ

ΚΟΠΤΙΚΟΥ

ΜΗΧΑΝΙΣΜΟΥ“).

8 = Ένδειξη ελέγχου (εικ. 1)

“Ανοικτή πόρτα“ / “Βλάβη πόρτας“

α)

“Ανοικτή πόρτα“

Ανάβει όταν είναι ανοικτή η πόρτα

του κάτω ντουλαπιού. Η μηχανή

απενεργοποιείται αυτόματα και δεν

μπορεί να ενεργοποιηθεί όσο είναι

ακόμη ανοικτή η πόρτα.

β)

“Ηλεκτρική βλάβη“

Αναβοσβήνει,

σε

περίπτωση

ηλεκτρικής βλάβης στον μηχανισμό

του αισθητήρα της πόρτας. Η μηχανή

απενεργοποιείται.

Ενημερώστε

το

εμπορικό σας κατάστημα.

9 = Ένδειξη ελέγχου (εικ. 1)

“Υπερφόρτωση του κινητήρα“ /

“Ηλεκτρική βλάβη“

Για τις εκάστοτε διαδικασίες βλέπε την

εκάστοτε περιγραφή στο κεφάλαιο

“ΒΛΑΒΗ“.

α)

“Προστασία κινητήρα“

Ανάβει

όταν

υπερφορτώθηκε

κινητήρας και απενεργοποιήθηκε. Η

μηχανή δεν μπορεί να εκκινηθεί κατά τη

φάση ψύξης του κινητήρα.

β)

“Ηλεκτρική βλάβη“

Αναβοσβήνει,

όταν υπάρχει ηλεκτρική

βλάβη εντός της πλακέτας ελέγχου.

Συγχρόνως αναβοσβήνει η ένδειξη

LED του διακόπτη λειτουργίας (2). Η

μηχανή απενεργοποιείται. Ενημερώστε

το εμπορικό σας κατάστημα.

10 = Ένδειξη ελέγχου (εικ. 1)

“Πλήρης σακούλα συλλογής χαρτιού“

Ανάβει όταν η σακούλα συλλογής χαρτιού

είναι πλήρης και πρέπει να εκκενωθεί.

Απενεργοποιείται ο κοπτικός μηχανισμός

για τον τεμαχισμό χαρτιού.

11 = Θάλαµος εισαγωγής χαρτιών (εικ. 3)

12 = Σακούλα συλλογής χαρτιών (εικ. 4)

13 = ∆οχείο λαδιού (εικ. 6)

ΕΚΚΕΝΩΣΗ ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ

ΓΙΑ ΧΑΡΤΙΑ (εικ. 4):

Όταν γεμίσει η σακούλα συλλογής χαρτιών,

απενεργοποιείται η μηχανή. Ανάβει η ένδειξη

ελέγχου (10). Ακολουθήστε τα εξής βήματα:

- Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου

(8). Εάν υπάρχουν ακόμη υλικά στον θάλαμο

εισαγωγής, ανάβει επιπροσθέτως η ένδειξη

ελέγχου

(6).

- Αφιαρέστε τη σακούλα συλλογής (12) με

πλαίσιο στήριξης της σακούλας από το κάτω

τμήμα του περιβλήματος και αδειάστε το

περιεχόμενο. Σβήνει η ένδειξη ελέγχου

(10).

- Κρεμάστε την άδεια σακούλα στο πλαίσιο

και βάλτε πάλι τη σακούλα και το πλαίσιο στο

κάτω τμήμα του περιβλήματος. Κλείστε την

πόρτα. Σβήνει η ένδειξη ελέγχου (8).

- Εάν είναι αναμμένη η ένδειξη ελέγχου

(6), πιέστε σύντομα τον διακόπτη κίνησης

προς τα εμπρός (3). Στο θάλαμο εισαγωγής

τεμαχίζονται τα υπόλοιπα υλικά και σβήνει η

ένδειξη.

Συµβουλή:

Η μηχανή λειτουργεί μόνο όταν η

πόρτα είναι κλειστή.

∆ΥΝΑΜΙΚΗ ΕΝ∆ΕΙΞΗ ΦΟΡΤΩΣΗΣ:

Προς αποφυγή απόφραξης και έτσι προς

επίτευξη συνεχούς και αποτελεσματικής

καταστροφ΄ςη

των

φορέων

δεδομένων,

προβάλλεται η επίκαιρη κατάσταση φόρτωσης

του κινητήρα με χρωματιστό φως στον θάλαμο

εισαγωγής ως ακολούθως:

Πράσινο φως

Φόρτωση <50%

Κίτρινο φως

Φόρτωση 50 – 75%

Κόκκινο φως

Φόρτωση 75 – 100%

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

ΧΕΙΡΙΣΜΟΣ

GR

Åéê. 1

Åéê. 3

Åéê. 4

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

TΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΕΙ∆ΙΚΑ ΑΞΕΣΟΥΑΡ

ΒΛΑΒΗ

ΣΥΝΤΗΡΗΣΗ / ∆ΙΑΘΕΣΗ

ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ (CROS-CUT):

Οι κοπτικοί μηχανισμοί Cross-Cut πρέπει να

λαδωθούν μετά από ορισμένο χρονικ΄οδιάστημα

λειτουργίας. Εάν ανάβει η ένδειξη ελέγχου (7),

ακολουθήστε τα εξής βήματα:

Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8) και

αναβοσβήνουν

η ένδειξη LED του διακόπτη κίνησης

προς ταπίσω (4) και η ένδειξη ελέγχου (7). Αφαιρέστε το

δοχείο λαδιού (13) (εικ. 6) από το στήριγμα στην πόρτα και

ξανακλείστε την πόρτα.

Βάλτε λίγο λάδι πάνω σε ένα χαρτί και εισάγετέ το μέσα

από το θάλαμο εισαγωγής χαρτιών (11) στον κοπτικό

μηχανισμό.

Το χαρτί τραβιέται μέσα και έτσι το λάδι λαδώνει τον

μηχανισμός κοπής.

Συµβουλή: Για να σβήσετε την ένδειξη πρέπει µετά από

την διαδικασία λαδώµατος του κοπτικού µηχανισµού

να ακολουθήσει επιβεβαίωση ως εξής:

- Ανοίξτε την πόρτα τόσο, ώστε ναανάωει η ένδειξη ελέγχου

(8). Αναβοσβήνουν οι ενδείξεις ελέγχου (7) και (4).

GR

Αναφερ. Σε χαρτί μεγέθους A4 70g/m

σε 230V/50Hz

Ονοµασία

Αριθµ. παραγγ.

Πλαστικός σάκκος, 440x330x600x0,05 χιλ. (45)

83079

Πλαστικός σάκκος, 440x330x950x0,05 χιλ. (60)

99977

Δοχείο λαδιού, 110 ml

88035

Σηµείωση:

Για την παραγγελία ειδικών αξεσουάρ και

ανταλλακτικών να αποτανθείτε προς το ειδικό σας κατάστημα.

Åéê. 6

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

Åéê. 5

- Πιέστε τον διακόπτη κίνησης προς τα πίσω (4) και

κρατήστε τον πιεσμένο μέχρι να σβήσει η ένδειξη ελέγχου

(7).

- Ξανακλείστε την πόρτα.

Ο κοπτικός μηχανισμός αρχίζει τώρα ένα κύκλωμα

καθαρισμού (κίνηση προς τα εμπρός και προς τα πίσω) και

κατόπιν απενεργοποιείται. Η μηχανή είναι τώρα έτοιμη για

λειτουργία. Σε περίπτωση παραγγελάις του ειδικού λαδιού,

βλέπε στο κεφάλαιο “ΕΙΔΙΚΑ ΑΞΕΣΟΥΑΡ“.

ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ:

Εάν η μηχανή δεν χρησιμοποιηθεί για ορισμένο χρονικό

διάστημα, απενεργοποιείται αυτόματα μετά από περ. 5

λεπτά. Σβήνει η ένδειξη LED του λειτουργικού διακόπτη

(2) “Ετοιμότητα για λειτουργία“. Γιαεπανενεργοποίηση

πιέστε σύντομα τον λειτουργικό διακόπτη.

∆ΙΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Στο τέλος της διάρκειας χρήσης της μηχανής να την

απορρίπτετε κατά τρόπο φιλικό στο περιβάλλον.

Ποτέ μην πετάτε τμήματα της μηχανής ή της

συσκευασίας στα οικιακά απορρίμματα.

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ (εικ. 5):

Εάν μείνουν κομμάτια χαρτιού στη σχισμή εισαγωγής και

δεν φεύγουν (π. χ. Μετά από πμλοκάρισμα του χαρτιού) δεν

αποκλείεται να μην απενεργοποιείται πλέον η συσκευή λόγω

της κατειλημμένης διάταξης ανίχνευσης με δέσμη φωτός.

Μπορείτε να αφαιρέσετε τα κομματάκια χαρτιού ή ή να

καθαρίσετε τα φωτοκύτταρα, εισάγοντας άλλο ένα φύλλο

χαρτιού ή λειτουργώντας τη μηχανή με την όπισθεν ταχύτητα

και σκουπίζοντας λίγο τα μάτια του φωτοκύτταρου με ένα

πινέλο.

ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ:

(Λειτουργία αυτόµατης αλλαγής κατεύθυνσης)

Εάν προξενηθεί πλοκάρισμα του υλικού από εισαγωγή

πολύ υλικού, η μηχανή αντιδρά ως ακολούθως:

- Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν

προς τα πίσω (ελευθερώνει το υλικό) και

ακινητοποιείται. Ο κινητήρας απενεργοποιείται.

Ανάβει η ένδειξη ελέγχου

(6).

Ακολουθήστε τα εξής βήματα:

Μπλοκάρισµα χαρτιών στη σχισµή εισαγωγής

(11)

- Αφαιρέστε τα επιστρέφοντα χαρτιά.

- Ο κοπτικός μηχανισμός κινείται τώρα αυτομάτως

προς τα εμπρός και κόβει το υπόλοιπο κομμάτι

χαρτιού που βρίσκεται στον κοπτικό μηχανισμό.

Κατά τη διάρκεια της κίνησης προς τα εμπρός

ανάβει η ένδειξη LED του διακόπτη κίνησης προς

τα εμπρός (3). Σβήνει η ένδειξη ελέγχου

(6).

- Συνεχίστε την εργασία με εισαγωγή μικρότερων

ποσοτήτων χαρτιών.

- Εάν χρειαστεί βάζετε με το χέρι τον κοπτικό

μηχανισμό εναλλάξ στη θέση λειτουργίας προς τα

εμπρός ή προς τα πίσω, μέχρι να περάσουν και να

καταστραφούν όλα τα υλικά.

ΚΑΤΕΙΛΗΜΕΝΝΟ ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ:

Εάν κατά το άνοιγμα της πόρτας υπάρχουν ακόμη

υλικά σε έναν θάλαμο εισαγωγής, απενεργοποιείται ο

κινητήρας και ακινητοποιείται ο κοπτικός μηχανισμός.

Ανάβει η ένδειξη ελέγχου

(6).

Κλείστε την πόρτα και επιβεβαιώστε την υφιστάμενη

κατάσταση με σύντομη πίεση του διακόπτη κίνησης

προς τα εμπρός (3). Τα υπάρχοντα υλικά προσάγονται

στον κοπτικό μηχανισμό και τεμαχίζονται.

ΚΑΤΕΙΛΗΜΜΕΝΟ ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ:

Εάν κατά την ενεργοποίηση της μηχανής βρίσκονται

ακόμη υλικά στον θάλαμο εισαγωγής, ανάβει η

ένδειξη ελέγχο

(6).

Αφαιρέστε τα υλικά και επιβεβαιώστε την κατάσταση

με σύντομη πίεση του διακόπτη κίνησης προς τα

εμπρός (3).

ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ:

Εάν υπερφορτωθεί ο κινητήρας, απενεργοποιείται.

Ανάβει η ένδειξη ελέγχου (9).

Αφήστε τη συσκευή να κρυώσει περ. 25 – 40 λεπτά

και επεναεκκινήστε την.

ΗΛΕΚΤΡΙΚΗ ΒΛΑΒΗ:

Εάν αναβοσβήνει

η ένδειξη ελέγχου (9) σε

συνδυασμό με την ένδειξη LED του λειτουργικού

διακόπτη (2) ή μόνο η ένδειξη ελέγχου

(8)

υφίσταται ηλκεκτρική βλάβη. Δεν είναι δυνατή η

ενεργοποίηση της μηχανής.

Στην περίπτωση αυτή ενημερώστε το εμπορικό σας

κατάστημα.

ΛΙΣΤΑ ΕΛΕΓΧΟΥ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ:

Εάν δεν λειτουργεί η συσκευή, ελέγξτε τα εξής:

- Έχει συνδεθεί το

βύσµα

με πρίζα δικτύου;

- Είναι κλειστή η

πόρτα

;

- Είναι γεμάτη η

σακούλα συλλογής χαρτιών

;

Ακολουθήστε τις οδηγίες στο κεφάλαιο

“ΕΚΚΕΝΩΣΗ ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ“

- Υπάρχει

µπλοκάρισµα υλικών

στη συσκευή;

Ακολουθήστε τις οδηγίες στο κεφάλαιο

“ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ“.

- Έχει υπερφορτωθεί ο

κινητήρας

;

Βλέπε “ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ“.

Εάν δεν συµβάινει τίποτα από όλα αυτά,

επικοινωνήστε µε το ειδικό κατάστηµα.

Μοντέλο

Στοιχεία σύνδεσης µε το δίκτυο

Τάση δικτύου/συχνότητα · απορρόφηση ισχύος · Ισχύς

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Προασφάλεια

(αδρανή):

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Μοντέλο

Τύπος

Πλάτος κοπής

Κοπτική απόδοση

Πλάτος

Στάθµη ήχου

∆ιαστάσεις

Βάροςt

χαρτιού

εργασίας

Π x Μ x Υ

intimus 45SC2

278-4S

3,8 χιλ.

22-24 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

31 χγρ.

intimus 45CC3

278-4C

3,8x30 χιλ.

13-15 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC4

278-2C

1,9x15 χιλ.

10-11 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC5

278-1C

0,8x12 χιλ.

5-6 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 45CC6

278-1CF

0,8x4,5 χιλ.

5-6 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 650 χιλ.

32 χγρ.

intimus 60SC2

279-4S

3,8 χιλ.

22-24 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

33 χγρ.

intimus 60CC3

279-4C

3,8x30 χιλ.

13-15 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC4

279-2C

1,9x15 χιλ.

10-11 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC5

279-1C

0,8x12 χιλ.

5-6 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

intimus 60CC6

279-1CF

0,8x4,5 χιλ.

5-6 Φύλλα*

235 χιλ.

περ. 55 dB(A)

450 x 390 x 770 χιλ.

34 χγρ.

VIGTIGE SIKKERHEDSOPLYSNINGER

<< Fare for kvæstelser!

Stik ikke fingrene ind

i papirsprækken!

<< I tilfælde af fare slukkes der for maskinen

på hovedafbryderen, nødafbryderen eller

ved at trække stikket ud!

<< Træk stikket ud, før maskinen åbnes!

Reparationer må kun foretages af en

servicetekniker!

<< Apparatet må kun betjenes af én person

ad gangen!

Sikkerhedselementerne er konstrueret til

farefri betjening i „enmandsdrift“.

<< Under makuleringen må der ikke gennem-

føres andet arbejde på maskinen (f.eks.

rengøring)!

<< Maskinen er ikke noget legetøj og den er

ikke egnet til at børn bruger og benytter

den!

Hele denne maskines sikkerhedstekniske

konstruktion (dimensioner, tilføringsåbninger,

sikkerhedsafbrydelsesmekanismer osv.)

indeholder ikke nogensomhelst garanti for

en farefri håndtering gennem børn.

<< Fare for kvæstelser! Løstsid-

dende beklædningsgenstande,

slips, smykker eller lignende

må ikke komme i nærheden af

papirsprækken!

ANVENDELSESOMRåDE:

Makulatoren

intimus 45/60SC2/CC3/CC4/CC5/

CC6

er en maskine til makulering af almindelige

dokumenter.

Maskinen må principielt kun benyttes

til makulering af papir (afvigelser se

tabellen under „Særlige materialer“)!

Makuleringen af andre typer datamedier

kan medføre kvæstelser på personer (f.

eks. gennem splintring af faste materialer

osv.) og ligeledes bevirke skader på

maskinen (f. eks. ødelæggelse af

skæreenheden osv.).

OPSTILLING:

- Pak apparatet ud og stil det op.

- Anbring plastikposen i poserammen.

- Tilslut apparatet til el-nettet med netstikket (1)

(afb. 2) (oplysninger om den krævede sikring

for stikkontakten er oplyst under „TEKNISKE

DATA“).

Apparatets nettilslutning skal være

frit tilgængelig og den skal befinde

sig i nærheden af apparatet!

Maskinen skal kun benyttes i lukkede

og tempererede lokaler (10-25°C)!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

IDRIFTSÆTTELSE

DK

afb. 1

afb. 2

afb. 3

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

BETJENINGSELEMENTER:

1 = Netstik (afb. 2)

Efter tilslutning af apparatet med netstikket

i stikkontakten er apparatet i begyndelsen i

slukket tilstand.

2 = Funktionstast (afb. 1)

„Driftsklar“ / „Sluk“ / „Stop“

Denne tast har tre funktioner:

„Driftsklar“

Gennem en kort betjening af denne tast

sættes maskinen til „driftsklar“ tilstand.

Samtidigt lyser den integrerede lysdiode-

indikator op.

„Sluk“

Når denne tast holdes nede i driftstilstand

„driftsklar“ i ca. 3 sekunder, så slukkes

apparatet.

Bemærk:

Bruges maskinen ikke

igennem et tidsrum på ca. 5 minutter, så

slukkes apparatet automatisk.

„Stop“

Ved kort betjening af denne tast, mens

skæreenheden er i gang, afbrydes

skæreenheden og den bliver stående.

3 = Fremad-tast (afb. 1)

Denne tast har to funktioner:

Ved kort betjening af denne tast kører

skæreenheden frem i nogle sekunder,

f. eks. for at transportere resterende

materiale ud af skæreenheden. Samtidigt

lyser den integrerede lysdiode-indikator

op.

Holdes denne tast nede i ca. 2

sekunder, så kører skæreenheden frem

i vedvarende drift og materiale, som skal

destrueres, kan føres ind i maskinen.

Samtidigt lyser den integrerede lysdiode-

indikator op.

4 = Tilbage-tast (afb. 1)

Ved betjening af denne tast kører

skæreenheden

kortvarigt

baglæns.

Samtidigt lyser den integrerede lysdiode-

indikator op.

5 = Lysskranke

(fremadrettet bevægelse) (afb. 3)

Starter

destrueringsproceduren,

så

snart materiale tilføres igennem den

tilføringssprækken. Samtidigt lyser fremad-

tastens lysdiode-indikator op.

6 = Kontrol-indikator (afb. 1)

„Materialestop i apparatet“ / „Lysskranke

blokeret under åbning af dør eller når

maskinen tændes “

Vedrørende fremgangsmåder se den

pågældende beskrivelse i afsnittet

„DRIFTSFEJL“.

„Materialestop i apparatet“

Lyser op, når der blev tilført for

meget materiale til skæreenheden.

Skæreenheden blokerer, kører derefter

et lille stykke baglæns og bliver stående.

Motoren standses.

„Lysskranke blokeret

under åbning af dør“

Lyser op, når der under åbning af døren

stadig er materiale i tilføringssprækken.

Skæreenheden

stopper.

Motoren

standses.

„Lysskranke blokeret

når maskinen tændes“

Lyser op, når der stadig er materiale

i tilføringssprækken, når maskinen

tændes.

Særlige materialer

Symbol

Model

= ikke egnet til makulering

Makulatoren må aldrig benyttes

som siddeplads eller som trinbræt.

Der er fare for at falde på grund af

materialebrud!

OPSTART AF APPARATET:

For at sætte maskinen til „driftsklar“ gør De

således:

- Tryk kort på funktionstasten (2).

- Lysdiode-indikatoren til funktionstasten (2)

lyser for „driftsklar“.

- Materiale kan tilføres maskinen.

MATERIALETILFøRSEL:

Papir

tilføres gennem papirtilføringssprækken

(12) (afb. 3) til skæreenheden.

Maskinen skifter automatisk til fremadrettet

kørsel, trækker materialet ind og slukker

automatisk efter makuleringsproceduren.

Bemærk:

Til makulering af folier, hvor lyset

kan trænge igennem, skal apparatet sættes

til fremadrettet drift gennem manuel betjening

(Fremad-tasten (3) holdes nede i ca. 2

sekunder).

Gennem kort betjening af funktionstasten (2)

(„Stop“-funktion) kan destrueringsproceduren

stoppes til enhver tid. Hold Fremad-tasten (3)

nede i ca. 2 sekunder for at fortsætte.

Bruges maskinen ikke igennem et tidsrum på ca.

5 minutter, så slukkes apparatet automatisk.

Tilfør maskinen aldrig mere end den

oplyste største materialemængde (se

„TEkNISkE DATA“)!

Er der alligevel kommet for meget

materiale ind i skæreenheden, så slå

op under „DRIFTSFEJL“ angående

„MATERIALESTOP I APPARATET“.

BETJENINGSELEMENTER:

7 = Kontrol-indikator (afb. 1)

„Smøre skæreenhed “

Lyser op, når Cross-Cut-typens skæreenhed

skal smøres med olie. Smøreproceduren

skal bekræftes med Tilbage-tasten (4) (se

beskrivelsen under „VEDLIGEHOLD AF

SKæREENHED “).

8 = Kontrol-indikator (afb. 1)

„Dør åben“ / „Dørfejl“

„Dør åben“

Lyser op, når underskabets dør er

åbnet. Apparatet slukkes automatisk

og kan ikke startes op igen, så længe

døren står åben.

„Elektrisk fejl“

Blinker

, når der foreligger en elektrisk

driftsfejl ved dørens sensor. Apparatet

standses. Henvend Dem venligst til

Deres forhandler.

9 = Kontrol-indikator (afb. 1)

„Overbelastning af motoren“ /

„Elektrisk driftsfejl“

Vedrørende fremgangsmåder se i det

pågældende afsnit „DRIFTSFEJL“.

„Motorbeskyttelse“

Lyser op, når motoren er blevet

overbelastet og standset. I motorens

afkølingsfase kann apparatet ikke

sættes i gang.

„Elektrisk driftsfejl“

Blinker

, når der foreligger en elektrisk

driftsfejl på styringens printkort.

Samtidigt blinker lysdiode-indikatoren

for funktionstasten (2). Maskinen

standses. Henvend Dem venligst til

Deres forhandler.

10 = Kontrol-indikator

„Papir-pose fyldt“ (afb. 1)

Lyser op, når papiropsamlingsposen er

fyldt og skal tømmes. Skæreenheden til

destruering af papir slukkes.

11 = Papirtilføringssprække (afb. 3)

12 = Opsamlingspose til papir (afb. 4)

13 = Oliebeholder (afb. 6)

TøMNING AF OPSAMLINGSPOSEN

FOR PAPIR (afb. 4):

Maskinen slukker, når opsamlingsposen for

papir er fyldt. Kontrol-indikatoren (10) lyser

op. Gør nu følgende:

- Åbn døren. Kontrol-indikatoren (8) lyser op.

Er der endnu materiale i tilføringssprækken,

så lyser desuden Kontrol-indikatoren

(6)

op.

- Træk opsamlingsposen (12) sammen med

poserammen ud af kabinettets underdel,

tag posen ud og bortskaf indholdet. Kontrol-

indikatoren (10) slukkes.

- Sæt den tømte pose atter ind i poserammen og

skub posen med rammen atter ind i kabinettets

underdel. Kontrol-indikatoren (8) slukkes.

- Såfremt Kontrol-indikatoren

(6) lyser op,

betjen kort Fremad-tasten (3). Materiale, som

endnu findes i tilføringssprækken, makuleres

og indikatoren slukkes.

Bemærk:

Apparatet kører kun ved lukket dør!

DYNAMISK BELASTNINGSVISNING:

For at undgå et materialestop og for således

at opnå en kontinuerlig og effektiv destruering

af datamedierne, vises under destrueringen

motorens belastningsgrad gennem et i farven

afstemt, diffust lys i tilføringssprækken på

følgende måde:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

DK

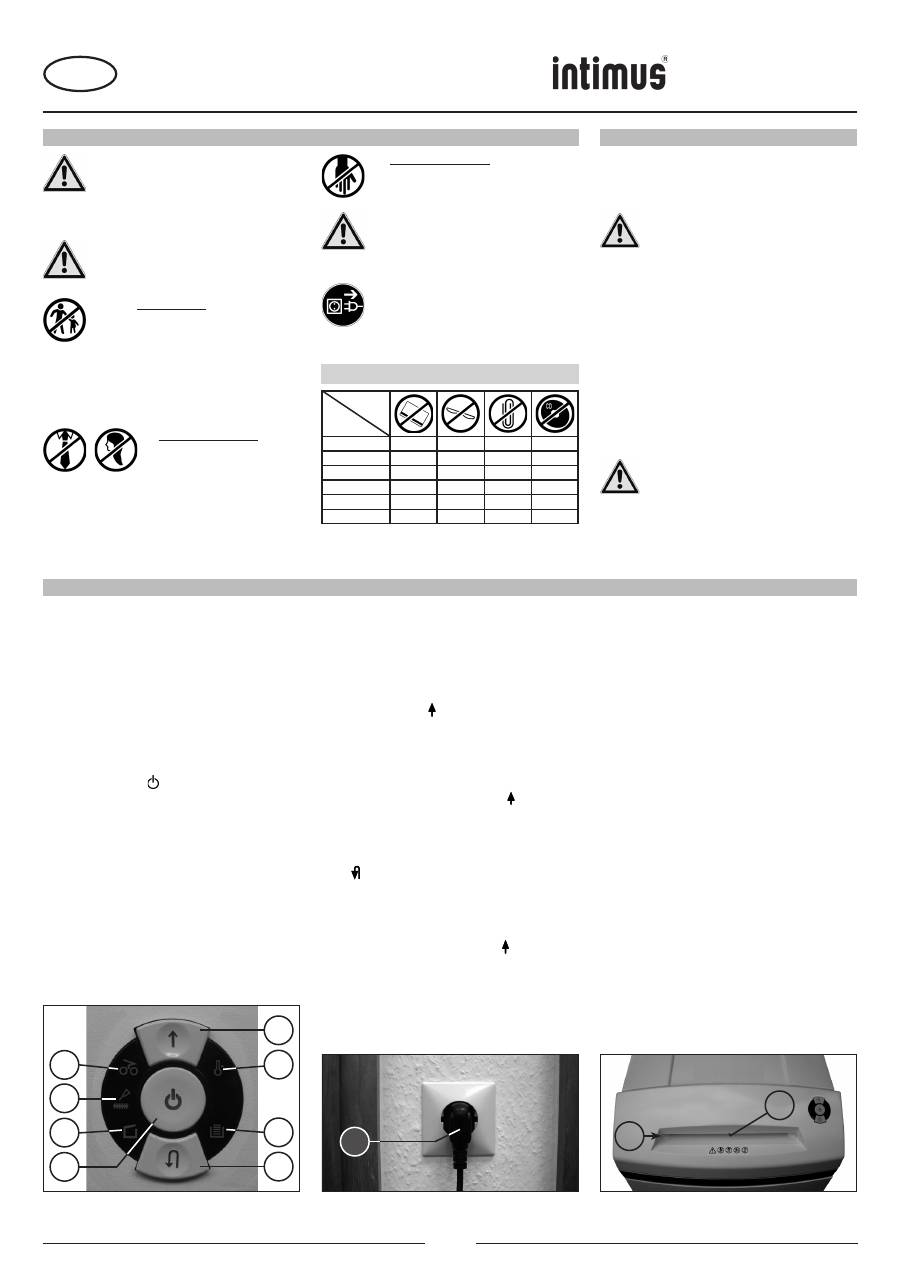

afb. 1

afb. 3

afb. 4

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

TEKNISKE SPECIFIKATIONER

EKSTRA TILBEHØR

FEJL

VEDLIGEHOLDELSE / BORTSKAFNING

VEDLIGEHOLD SKæREENHED (CROSS-CUT):

Cross-Cut-skæreenheder skal forsynes

med olie efter en bestemt driftstid.Gå frem

på følgende måde, når kontrol-indikatoren

(7) lyser op:

Åbn døren. Kontrol-indikatoren (8) lyser op og

lysdiode-indikatoren for både Tilbage-tasten

(4) og kontrol-indikatoren (7)

blinker

. Tag

oliebeholderen (13) (afb. 6) ud af holderen i døren

og luk døren igen.

Fordel en smule olie på et ark papir og før dette

så ind gennem papirtilførselssprækken (11) til

skæreenheden.

Papiret trækkes nu ind og olien når således ind i

skæreenheden.

Bemærk: For at slukke indikatoren skal man

efter en gennemført smøring af skæreenheden

bekræfte denne procedure på følgende måde:

- Åbn døren så meget, at kontrol-indikatoren (8)

lyser op. Kontrol-indikatorerne (7) og (4)

blinker.

DK

* gældende for A4-papir 70g/m

ved 230V/50Hz

Betegnelse

Ordrenr.

Plasticpose, 440x330x600x0,05 mm (45)

83079

Plasticpose, 440x330x950x0,05 mm (60)

99977

Olieflaske, 110 ml

88035

Bemærk:

Ved efterbestilling af ekstra tilbehør og behov

for reservedele henviser vi til nærmeste forhandler.

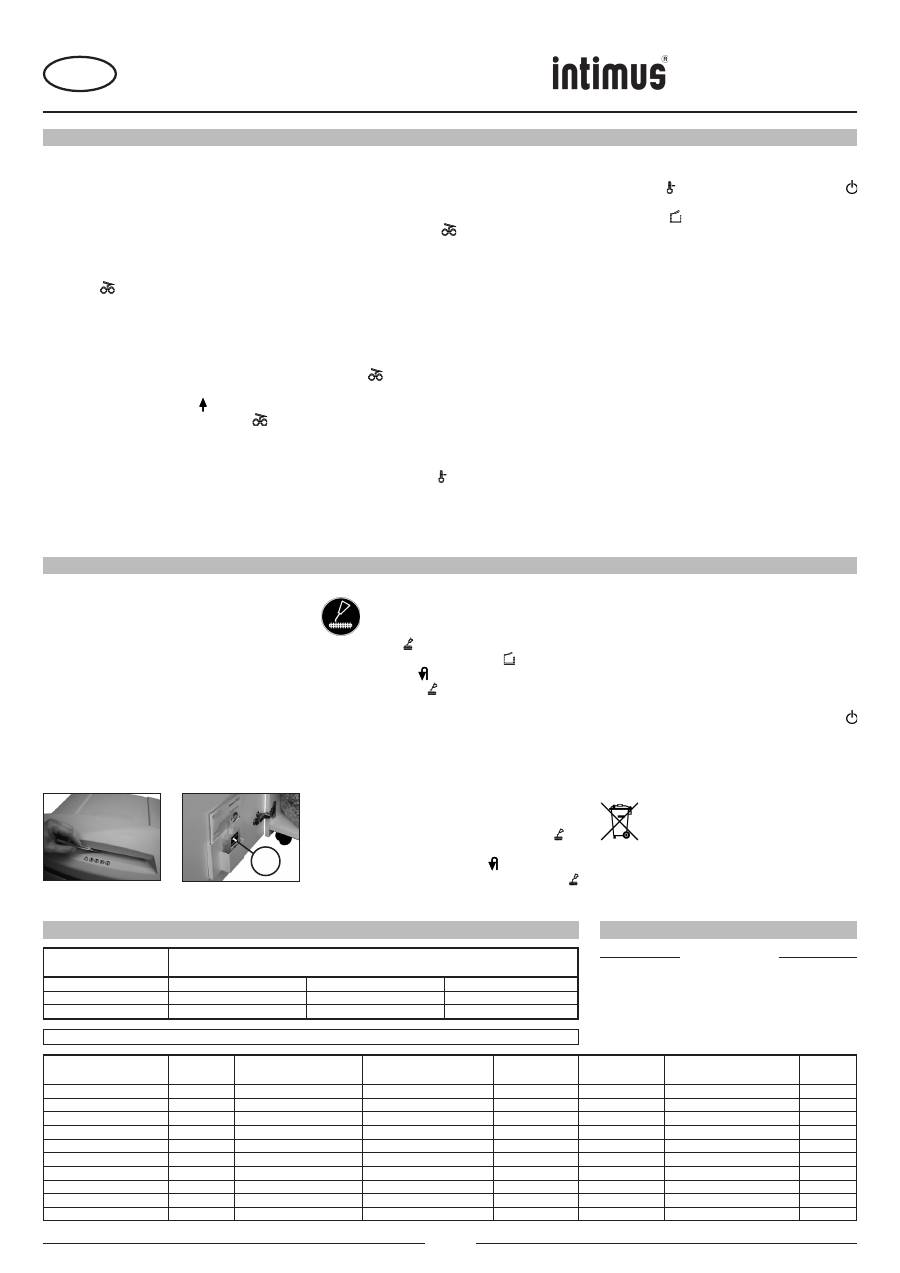

afb. 5

afb. 6

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

- Tryk på Tilbage-tasten (4) og hold den nede,

indtil kontrol-indikatoren (7) slukkes.

- Luk døren igen.

Skæreenheden begynder nu automatisk på en

rensecyklus (fremad-/tilbagekørsel) og slukker

så. Maskinen er nu atter klar til brug. I tilfælde

af, at specialolien skal bestilles, slå op under

„SPECIALTILBEHøR“.

ENERGIBESPARELSES-AUTOMATIK:

Bruges maskinen ikke for en vis tid, så slukker

den automatisk efter ca. 5 minutter. Lysdiode-

indikatoren til funktionstasten for „driftsklar“

slukkes. Tryk kort på funktionstasten for at tænde

igen.

BORTSKAFNING AF MASKINEN:

Bortskaf maskinen i slutningen af dens

levetid på miljøvenlig måde. Put ikke nogen

dele af maskinen eller af emballagen i

husholdningsaffaldet.

RENSNING AF FOTOCELLERNE (afb. 5):

Skulle det ske, at papirstykker bliver liggende i

indføringssprækken (f. eks. efter et papirstop), så

er det muligt, at apparatet ikke længere slår fra på

grund af den „blokerede“ lysskranke.

De kan fjerne papirstykker hhv. rense fotocellen ved

at føre et yderligere ark papir ind til skæreenheden

eller ved at lade maskinen køre baglæns for så kort

at viske over fotocellens to „øjne“ med en pensel.

MATERIALESTOP I APPARATET:

(Auto-Reverse-funktion)

Indtræder der materialestop på grund af for

meget tilført materiale, så reagerer apparatet på

følgende måde:

- Skæreenheden blokerer, kører derefter et lille

stykke baglæns (materiale frigives) og bliver

derefter stående. Motorens standses. Kontrol-

indikatoren (6) lyser op.

Gå frem på følgende måde:

Papirstop i papirtilførselssprækken (11)

- Tag papir ud, som er blevet transporteret

tilbage.

- Skæreenheden kører nu automatisk fremad

og makulerer den papirrest, som sidder i

skæreenheden. Under den fremadgående

transport lyser Fremad-tastens (3) lysdiode-

indikator

. Kontrol-indikatoren

(6)

slukkes.

- Fortsæt makuleringen med en mindre

papirmængde.

- Såfremt nødvendigt skiftes der manuelt

mellem fremadrettet og baglæns drift af

skæreenheden, indtil materialet er kørt helt

igennem og destrueret fuldstændigt.

LYSSKRANKE BLOKERET

UNDER åBNING AF DøR:

Skulle der under åbning af døren endnu være

materiale i tilføringssprækken, så slukkes

motoren og skæreenheden står stille. Kontrol-

indikatoren (6) lyser op.

Luk døren og bekræft tilstanden gennem

kort betjening af Fremad-tasten (3). Det

forhåndenværende

materiale

føres

til

skæreenheden og makuleres.

LYSSKRANKE BLOKERET

NåR MASKINEN TæNDES:

Skulle der ved opstart af maskinen endnu

være materiale i tilføringssprækken, så slukkes

motoren og skæreenheden står stille. Kontrol-

indikatoren (6) lyser op.

Fjern materialet og bekræft tilstanden gennem

kort betjening af Fremad-tasten (3).

MOTORBESKYTTELSE:

Overbelastes motoren, så afbryder den. Kontrol-

indikatoren (9) lyser op.

Efter en afkølingstid på ca. 25-40 minutter kan

De atter tænde for apparatet.

ELEKTRISK DRIFTSFEJL:

Blinker

kontrol-indikatoren (9) i forbindelse

med funktionstastens (2) lysdiode-indikator

eller kun kontrol-indikatoren (8), så foreligger

en elektrisk driftsfejl. Maskinen kan ikke startes

op.

Henvend Dem venligst til Deres forhandler.

TJEKLISTE I TILFæLDE AF DRIFTSFEJL:

Fungerer apparatet ikke, så kontroller venligst

følgende punkter:

- er

netstikket

tilsluttet til strømnettet?

- er

døren

lukket?

- er

opsamlingsposen for papir

fyldt?

følg vejledningen under „TøMNING AF

OPSAMLINGSPOSEN FOR PAPIR “.

- er der et

materialestop

i apparatet?

følg vejledningen under „MATERIALESTOP I

APPARATET“.

- er

motoren

blevet overbelastet?

se under „MOTORBESKYTTELSE“.

Når ingen af kontrolpunkterne er rammende,

så henvend Dem venligst til Deres

forhandler.

Model

El-data

forsyningsspænding/frekvens · strømforbrug · effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Sikring

(træg)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Model

Type

Skærebredde

Skæreeffekt

Arbejdsbredde Støjniveau

Mål

Vægt

Papir / CD,DVD

Papir

B x D x H

intimus 45SC2

278-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

VIKTIGE SIKKERHETSHENVISNINGER

<< Fare for personskader! Grip ikke inn i

innføringsåpningen med fingrene!

<< I tilfelle av fare slås maskinen av, enten med

hovedbryteren eller med nød-av-bryteren,

eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut!

Reparasjoner må bare utføres av fagfolk!

<< Apparatet må ikke betjenes av flere perso

ner samtidig!

Sikkerhetsinnretningene er konstruert for

risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke

utføres andre arbeider (f.eks. rengjøring

o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke

egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål,

mateåpninger, sikkerhetsutkoblinger osv.) på

denne maskinen gir ingen garanti for at den

kan håndteres farefritt av barn.

<< Fare for personskader!

Hold løse deler av klær,

slips, smykker, langt

hår og andre løse gjenstander

borte fra innføringsåpningen!

BRUKSOMRåDE:

Datashredderen

intimus 45/60SC2/CC3/CC4/

CC5/CC6

er en maskin som kutter opp normalt

beskrevet papir.

Maskinen må prinsipielt kun benyttes

for makulering av papir (avvik se tabell

nedenfor under „Spesialmaterialer“)!

Makuleringen av andre databærere kan

føre til skader på personen (f.eks. på

grunn av splintring av faste materialer

etc.), samt ha skader på maskinen

(f.eks. ødeleggelse av skjæreverktøyet

etc.) til følge.

OPPSTILLING:

- Pakk ut og sett opp maskinen.

- Heng en plastsekk i sekkerammen.

- Koble maskinen til strømnettet med støpslet (1)

(bilde 2) (opplysninger om nødvendig sikring

av strømkontakten se „TEKNISKE DATA“).

Maskinens strømtilkobling må være

fritt tilgjengelig og bør befinne seg i

nærheten av maskinen!

Maskinen skal kun brukes i lukkede

og tempererte (10-25°C) rom!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

BRUK

N

bilde 1

bilde 2

bilde 3

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

BETJENINGSELEMENTER:

1 = Støpsel (bilde 2)

Når maskinen kobles til strømnettet med

støpslet befinner maskinen seg først i

utkoblet tilstand.

2 = Funksjonsknapp (bilde 1)

„Driftsklar“ / „AVv / „Stopp“

Denne knappen har tre funksjoner:

„Driftsklar“

Med et kort trykk på denne knappen blir

maskinen satt på „Driftsklar“.

Samtidig lyser den integrerte LED-

indikatoren opp.

„Av“

Når denne knappen blir holdt trykket

i ca. 3 sek. i tilstanden „Driftsklar“, blir

maskinen koblet ut.

Merk:

Når maskinen ikke blir brukt over

et tidsrom på ca. 5 min. kobler maskinen

automatisk ut.

„Stopp“

Med et kort trykk på denne knappen

mens skjæreverktøyet går, blir det koblet

ut og står.

3 = Foroverknapp (bilde 1)

Denne knappen har to funksjoner:

Med et kort trykk på denne knappen

går skjæreverktøyet forover i et par

sekunder, f.eks. for å sende ut kuttede

rester som er igjen i maskinen. Samtidig

lyser den integrerte LED-indikatoren

opp.

Når denne knappen blir holdt trykket i

ca. to sekunder, går skjæreverktøyet

i kontinuerlig drift og maskinen kan

mates. Samtidig lyser den integrerte

LED-indikatoren opp.

4 = Tilbakeknapp (bilde 1)

Når denne knappen blir trykket, går

skjæreverktøyet bakover en kort stund.

Samtidig lyser den integrerte LED-

indikatoren opp.

5 = Fotocelle (forovergang) (bilde 3)

Starter kuttingen så snart materiale blir

matet inn i den matesjakten. Samtidig lyser

LED-indikatoren

for foroverknappen

opp.

6 = Kontroll-indikator (bilde 1)

„Materialopphopning i maskinen“ /

„Fotocelle tilskygget ved åpen dør eller

ved innkobling“

Fremgangsmåte se den respektive

beskrivelsen i avsnittet „FEIL“.

„Materialopphopning i maskinen“

Lyser opp når det ble matet for

mye materiale i skjæreverktøyet.

Skjæreverktøyet blokkerer, går så et

stykke bakover og står. Motoren blir

koblet ut.

„Fotocelle tilskygget

ved åpen dør“

Lyser opp når det fremdeles finnes

materiale i matesjakten når døren

blir åpnet. Skjæreverktøyet stanser.

Motoren blir koblet ut.

„Fotocelle tilskygget

ved innkobling“

Lyser opp når det finnes materaile i

matesjakten når maskinen blir koblet

inn.

Symbol

Modell

= ikke egnet for makulering

Spesialmaterialer

Makulatoren må aldri brukes til å

sitte eller stå på. Fare for fall hvis

materialet brekker!

INNKOBLING AV MASKINEN:

Maskinen kobles inn til „driftsklar“ på denne

måten:

- Trykk kort på funksjonsknappen (2).

- LED-indikatoren for funksjonsknappen (2)

lyser opp for „driftsklar“.

- Maskinen kan mates.

MATERIALMATING:

Mat

papir

til skjæreverktøyet gjennom

papirmatesjakten (11) (bilde 3).

Maskinen kobler automatisk til forovergang,

trekker inn materialet og kobler automatisk ut

etter makuleringsprosessen.

Henvisninger:

For kutting av gjennomsiktige

folier må maskinen settes på forovergang

manuelt (hold foroverknappen (3) trykket i ca. 2

sek.).

Med et kort trykk på funksjonsknappen (2)

(„Stopp“-funksjon) kan kuttingen stanses til

enhver tid. Fortsett ved å holde foroverknappen

(3) trykket i ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på

ca. 5 min. kobler den ut.

Mat aldri mer enn den angitte største

mengden av materiale inn i maskinen

(se „TEkNISkE DATA“)!

Hvis det likevel har kommet for mye

materiale inn i skjæreverktøyet, se under

„FEIL“ og „MATERIALOPPHOPNING I

MASKINEN“.

BETJENINGSELEMENTER:

7 = Kontroll-indikator (bilde 1)

„Smøre skjæreverktøy“

Lyser opp når skjæreverktøyet på cross-

cut-versjonen må smøres. Smøringen

må kvitteres med tilbakeknappen (4)

(se

beskrivelse

„VEDLIKEHOLD

SKJæREVERKTøY“).

8 = Kontroll-indikator (bilde 1)

„Dør åpen“ / „Dør feil“

„Dør åpen“

Lyser opp når døren i underskapet er

åpen. Maskinen blir automatisk koblet ut

og kan ikke startes så lenge døren står

åpen.

„Elektrisk feil“

Blinker

når det er en elektrisk feil i

dørsensoren. Maskinen blir koblet ut.

Vennligst ta kontakt med forhandleren.

9 = Kontroll-indikator (bilde 1)

„Motoroverbelastning“ /

„Elektrisk feil“

Fremgangsmåte se den respektive

beskrivelsen i avsnittet „FEIL“.

„Motorvern“

Lyser opp når motoren ble overbelastet

og har koblet ut. Mens motoren avkjøles

kan den ikke startes.

„Elektrisk feil“

Blinker

når det er en elektrisk feil inne

i styrekortet. Samtidig blinker LED-

indikatoren

for funksjonsknappen

(2). Maskinen blir koblet ut. Vennligst ta

kontakt med forhandleren.

10 = Kontroll-indikator

„Papirsekk full“ (bilde 1)

Lyser opp når oppsamlingssekken for papir

er full og må tømmes. Skjæreverktøyet for

papirkutting blir koblet ut.

11 = Papirmatesjakt (bilde 3)

12 = Oppsamlingssekk for papir (bilde 4)

13 = Oljetank (bilde 6)

TøMMING AV OPPSAMLINGSSEKKEN

FOR PAPIR (bilde 4):

Når oppsamlingssekken for papir er full, kobler

maskinen ut. Kontroll-indikatoren (10) lyser

opp. Bruk denne fremgangsmåten:

- Åpne døren. Kontroll-indikatoren (8) lyser

opp. Hvis det fremdeler finnes materiale i

matesjakten, lyser kontroll-indikatoren

(6)

i tillegg.

- Trekk sekken (12) med sekkrammen ut av

husunderdelen, ta ut sekken og deponer

innholdet. Kontroll-indikatoren (10) slukner.

- Heng den tomme sekken i sekkrammen og

skyv sekken med rammen inn i husunderdelen

igjen. Lukk døren. Kontroll-indikatoren (8)

slukner.

- Hvis kontroll-indikatoren (6) lyser

trykk kort

på foroverknappen (3). Materiale som er igjen i

matesjakten blir kuttet og indikatoren slukner.

Merk:

Maskinen går kun når døren er lukket!

DYNAMISK BELASTNINGSINDIKATOR:

For å unngå opphopning av materiale og dermed

oppnå en kontinuerlig og effektiv makulering av

datamediene, blir motorens belastningsgrad

vist under makuleringsprosessen med et farget

avstemt, diffust lys i matesjakten på denne

måten:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

BETJENING

N

bilde 1

bilde 3

bilde 4

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

TEKNISKE DATA

SPESIALTILBEHØR

FUNKSJONSFEIL

VEDLIKEHOLD / DEPONERING

VEDLIKEHOLD SKJæREVERKTøY

(CROSS-CUT):

Cross-cut-skjæreverktøy må smøres

med olje etter en bestemt driftstid. Når

kontroll-indikatoren (7) lyser, bruk

denne fremgangsmåten:

Åpne døren. Kontroll-indikatoren (8) lyser opp

og LED-indikatoren for tilbakeknappen (4) og

kontroll-indikatoren (7)

blinker

. Ta oljetanken

(13) (bilde 6) ut av holderen i døren og lukk

døren igjen.

Fordel litt olje på et ark papir og mat så

dette gjennom papirmatesjakten (11) til

skjæreverktøyet.

Papiret blir trukket inn, dermed kommer det olje

inn i skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen

av skjæreverktøyet kvitteres på denne

måten:

- Åpne døren til kontroll-indikatoren (8) lyser

opp. Kontroll-indikatorene (7) og (4)

blinker.

N

* referert til A4-papir 70g/m

ved 230V/50Hz

Betegnelse

Best.-nr.

Plastpose, 440x330x600x0,05 mm (45)

83079

Plastpose, 440x330x950x0,05 mm (60)

99977

Liten oljeflaske, 110 ml

88035

NB:

Henvend deg til forhandleren for etterbestilling av

spesielle tilbehørsdeler og ved behov for reservedeler.

bilde 6

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

bilde 5

- Trykk på tilbakeknappen (4) og hold den

trykket til kontroll-indikatoren (7) slukner.

- Lukk døren igjen.

Skjæreverktøyet begynner nå automatisk

rengjøringssyklus

(forovergang/

tilbakegang) og kobler så ut. Maskinen er

igjen driftsklar. For bestilling av spesialolje se

„SPESIALTILBEHøR“.

ENERGISPARE-AUTOMATIKK:

Når maskinen ikke blir brukt på en stund,

kobler den automatisk ut etter ca. 5 minutter.

LED-indikatoren

for funksjonsknappen

(2) for „Driftsklar“ slukner. Trykk kort på

funksjonsknappen for å koble maskinen inn

igjen.

DEPONERING AV MASKINEN

Etter slutten på levetiden skal maskinen

deponeres på miljøriktig måte. Ikke

kast noen deler av maskinen eller

emballasjen i husholdningsavfallet.

RENGJøRING AV FOTOCELLENE (bilde 5):

Hvis det er igjen papirbiter i innløpsslissen

(f.eks. etter en papiropphopning), er det mulig at

maskinen ikke kobler ut mer fordi fotocellen er

„tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen

ved å mate et ark papir til skjæreverktøyet, eller

sette maskinen i tilbakegang og tørke kort over

de to „øynene“ på fotocellen med en pensel.

MATERIALOPPHOPNING I MASKINEN:

(Auto-reverse-funksjon)

Når for mye materiale hoper seg opp, reagerer

maskinen på denne måten:

- Skjæreverktøyet blokkerer, går deretter et

stykke bakover (materialet blir frigitt) og står.

Motoren blir koblet ut. Kontroll-indikatoren

(6) lyser opp.

Bruk denne fremgangsmåten:

Papiropphopning i papirmatesjakten (11)

- Ta ut papir som er ført tilbake.

- Skjæreverktøyet gå nå automatisk forover

og kutter de papirrestene som er igjen i

skjæreverktøyet. Mens maskinen går forover,

lyser LED-indikatoren for foroverknappen

(3). Kontroll-indikatoren (6) slukner.

- Forsett makuleringen med en mindre

papirmengde.

- Koble om nødvendig skjæreverket manuelt

avvekslende om til forover og bakover, til alt

materialet har gått gjennom maskinen og er

kuttet opp.

FOTOCELLE TILSKYGGET VED åPEN DøR:

Hvis det skulle finnes materiale i matesjakten

når døren blir åpnet, kobler motoren ut og

skjæreverktøyet stanser. Kontroll-indikatoren

(6) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk

på foroverknappen (3). Materialet blir matet til

skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET

VED INNKOBLING:

Hvis det finnes materiale i matesjakten når

maskinen blir koblet inn, lyser kontroll-indikatoren

(6) opp.

Ta ut materialet og kvitter tilstanden med et kort

trykk på foroverknappen (3).

MOTORVERN:

Hvis motoren er overbelastet, kobler den ut.

Kontroll-indikatoren (9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid

på ca. 25-40 minutter.

ELEKTRISK FEIL:

Når kontroll-indikatoren (9)

blinker

sammen

med LED-indikatoren for funksjonsknappen

(2), eller bare kontroll-indikatoren

(8),

foreligger det en elektrisk feil. Maskinen kan ikke

startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Hvis maskinen ikke virker, kontroller følgende

punkter:

- Er

støpslet

riktig koblet til strømnettet?

- Er

døren

lukket?

- Er

oppsamlingssekken for papir

full?

Følg anvisningene i „TøMMING AV

OPPSAMLINGSSEKKEN FOR PAPIR“.

- Har

materiale opphopet seg

i maskinen?

Følg anvisningene i „MATERIALOPPHOPNING

I MASKINEN“.

- Er

motoren

overbelastet?

Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med

forhandleren.

Modell

Nett-tilslutningsdata

Tilslutningsspenning/Frekvens · Strømopptak · Effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

For-sikring

(treg)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modell

Type

Skjærebrede

Skjæreeffekt

Arbeidsbredde

Støynivå

Dimensjoner

Vekt

Papir

B x D x H

intimus 45SC2

278-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

VIKTIGA SÄKERHETSFÖRESKRIFTER

<< Skaderisk!

Stick inte in fi ngrarna i inmat�

Stick inte in fingrarna i inmat

ningsöppningen!

<< Om fara uppstår: Stoppa omedelbart

maskinen genom att slå från huvudström-

brytaren, trycka Nödstopp eller dra ur

nätsladden!

<< Dra ur nätsladden innan maskinen öppnas!

Reparationer får endast utföras av fackman!

<< Apparaten får inte användas av flera

personer samtidigt!

Säkerhetsorganen är byggda för att kunna

garantera riskfri „enmansmanövrering“.

<< Medan papperet rivs sönder får inga

andra arbeten (t.ex. rengöring) utföras på

maskinen!

<< Maskinen är ingen leksak och är inte läm-

pad att användas och brukas av barn!

Hela maskinens säkerhetstekniska koncept

(dimensioner, tillförselöppningar, säkerhets-

frånkopplingar etc.) innehåller inga som helst

garantier för ofarlig hantering av barn.

<< Skaderisk! Löst åtsittande

kläder, slips, smycken, långt

hår och andra lösa föremål

måste hållas borta från inmat-

ningsöppningen!

ANVÄNDNINGSOMRåDE:

Dokumentförstöraren

intimus 45/60SC2/CC3/

CC4/CC5/CC6

är avsedd för sönderrivning av

vanliga dokument.

Maskinen får principiellt endast

användas för att sönderdelar

papper (avvikelser se tabell under

”Specialmaterial”)!

Sönderdelning av andra databärare kan

leda till personskador (t.ex. genom att

fasta material splittras) och skador på

maskinen (t.ex. skärverket förstörs).

UPPSTÄLLNING:

- Packa upp och ställ upp apparaten.

- Häng platssäcken i säckramen.

- Anslut maskinen med nätkontakten (1) (bild

2) till elnätet (för uppgifter om säkringen för

nätuttaget se ”TEKNISKA DATA”).

Maskinens nätanslutning måste vara

fritt åtkomlig och bör vara i närheten

av maskinen!

Maskinen bör endast användas i

slutna och tempererade (10-25°C)

utrymmen!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

HANDHAVANDE

IDRIFTTAGNING

S

bild 1

bild 2

bild 3

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

REGLAGE:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till

elnätet är maskinen först i avstängt läge.

2 = Funktionsknapp (bild 1)

”Klar att användas”/”Av”/Stopp”

Den här knappen har tre funktioner:

”Klar att användas”

Trycker man kort på den här knappen

kopplas maskinen till ”klar att

användas”.

Samtidigt tänds den integrerade LED-

angivelsen .

”Av”

Trycker man på den här knappen i

läget ”klar att användas” ca. 3 sekunder

stängs maskinen av.

Observera:

Om maskinen inte används

under ca. 5 minuter stängs maskinen av

automatiskt.

”Stopp”

Trycker man kort på den här knappen

när skärverket går stängs det av och

stannar.

3 = Framåtknapp (bild 1)

Den här knappen har två funktioner:

Trycker man kort på den här knappen

går skärverket framåt några sekunder,

t.ex. för att mata ut material som är

kvar i skärverket. Samtidigt tänds den

integrerade LED-angivelsen .

Trycker man på den här knappen ca.

två sekunder, går skärverket framåt

kontinuerligt och det går att mata in

material i maskinen. Samtidigt tänds

den integrerade LED-angivelsen .

4 = Bakåtknapp (bild 1)

Trycker man på den här knappen går

skärverket kort bakåt. Samtidigt tänds den

integrerade LED-angivelsen .

5 = Fotocell (framåtgång) (bild 3)

Startar sönderdelningen när material förs

in i de inmatningsenheten. Samtidigt tänds

LED-angivelsen i framåtknappen.

6 = Kontrollangivelse (bild 1)

”Materialstockning i maskinen”/”fotocell

täckt vid dörröppning eller påkoppling”

Hur du skall gå tillväga finns beskrivet

under rubriken ”STÖRNING”.

”Materialstockning i maskinen”

Tänds när för mycket material har matats

in i skärverket. Skärverket blockeras,

går därefter en bit bakåt och stannar.

Motorn stängs av.

”Fotocell täckt

vid dörröppning”

Tänds om det fortfarande finns material

i inmatningsenheten när dörren öppnas.

Skärverket stannar. Motorn stängs av.

”Fotocell täckt

vid påkoppling”

Tänds om det fortfarande finns material

i inmatningsenheten när maskinen sätts

på.

Specialmaterial

Symbol

Modell

= ej lämpat för sönderdelning

Sitt

eller

kliv

inte

på

dokumentförstöraren. Risk att ramla

genom att maskinen går sönder!

SÄTTA På MASKINEN

För att koppla maskinen till ”klar för användning”

gör du på följande sätt:

- Tryck kort på funktionsknappen (2).

- LED-angivelsen

i funktionsknappen (2)

tänds för ”klar för användning”.

- Det går att mata in material i maskinen.

MATERIALINMATNING:

Mata

papper

genom

pappersinmatningsenheten (11) (bild 3) i

skärverket.

Maskinen kopplas automatiskt till framåtgång,

drar in materialet och stängs av automatiskt efter

sönderdelningen.

Observera:

För

att

sönderdela

ljusgenomsläppliga folier måste maskinen

kopplas till framåtgång manuellt (håll

framåtknappen (3) nedtryckt ca. 2 sek).

Sönderdelningen kan alltid stoppas genom

att man trycker kort på funktionsknappen (2)

(”stopp”-funktion). För att fortsätta trycker du på

framåtknappen (3) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter

stängs den av.

Mata aldrig in mer material än den

angivna maximimängden i maskinen

(se ”TEkNISkA DATA”)!

Om det ändå skulle ha kommit in för mycket

material i skärverket, se ”STÖRNING”

under

”MATERIALSTOCKNING

MASKINEN”.

REGLAGE:

7 = Kontrollangivelse (bild 1)

”Olja skärverk”

Tänds om skärverket i cross-cut-versionen

måste oljas. Oljningen måste kvitteras med

bakåtknappen (4) (se beskrivning under

”UNDERHÅLL SKÄRVERK”).

8 = Kontrollangivelse (bild 1)

”Dörr öppen”/”dörrstörning”

”Dörr öppen”

Tänds när dörren till underskåpet är

öppen. Maskinen stängs av automatiskt

och kan inte startas när dörren

fortfarande är öppen.

”Elektrisk störning”

Blinkar

om det är en elektrisk störning i

dörrens sensorsystem. Maskinen stängs

av. Kontakta din fackhandlare.

9 = Kontrollangivelse (bild 1)

”Motor överbelastad”/

”Elektrisk störning”

Hur du skall gå tillväga finns beskrivet

under rubriken ”STÖRNING”.

”Motorskydd”

Tänds om motorn har överbelastats

och har stängts av. Maskinen kan inte

startas när motorn svalnar.

”Elektrisk störning”

Blinkar

om det är en elektrisk störning

i kretskortet. Samtidigt blinkar LED-

angivelsen i funktionsknappen (2).

Maskinen stängs av. Kontakta din

fackhandlare.

10 = Kontrollangivelse

”Uppsamlingssäck papper full” (bild 1)

Tänds när uppsamlingssäcken för papper

är full och måste tömmas. Skärverket för

papperssönderdelningen stängs av.

11 = Pappersinmatningsenhet (bild 3)

12 = Uppsamlingssäck för papper (bild 4)

13 = Oljebehållare (bild 6)

TÖMMA UPPSAMLINGSSÄCKEN

FÖR PAPPER (bild 4):

Om uppsamlingssäcken för papper är full stängs

maskinen av. Kontrollangivelsen (10) tänds.

Gör på följande sätt:

- Öppna dörren. Kontrollangivelsen

(8)

tänds. Om det fortfarande finns material

inmatningsenheten

tänds

dessutom

kontrollangivelsen (6).

- Dra ut uppsamlingssäcken (12) med säckramen

från kåpans nederdel, ta bort säcken och

avfallshantera innehållet. Kontrollangivelsen

(10) släcks.

- Häng in den tömda säcken i säckramen och

skjut in säcken med ramen i kåpans nederdel

igen. Stäng dörren. Kontrollangivelsen (8)

släcks.

- Om kontrollangivelsen

(6) lyser, tryck

kort på framåtknappen (3). Material som är

kvar i inmatningsenheten sönderdelas och

angivelsen slocknar.

Observera:

Maskinen går endast när dörren är

stängd.

DYNAMISK BELASTNINGSANGIVELSE:

För att förhindra materialstockning och uppnå att

datamedierna förstörs kontinuerligt och effektivt,

visas motorns aktuella belastningsgrad under

sönderdelningen genom diffust ljus i olika färger

i inmatningsenheten på följande sätt:

Grönt ljus:

Belastning < 50 %

Gult ljus:

Belastning 50 – 75 %

Rött ljus:

Belastning 75 – 100 %

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

HANDHAVANDE

S

bild 4

bild 3

bild 1

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

TEKNISKA DATA

SPECIALTILLBEHÖR

STÖRNING

UNDERHÅLL / AVFALLSHANTERING

UNDERHåLL AV SKÄRVERKET

(CROSS-CUT):

Cross-cut-skärverk

måste

oljas

efter en viss användningstid. Om

kontrollangivelsen (7) lyser gör du på

följande sätt:

Öppna dörren. Kontrollangivelsen

(8)

tänds och LED-angivelsen i bakåtknappen

(4) samt kontrollangivelsen (7)

blinkar

. Ta

oljebehållaren (13) (bild 6) från hållaren i dörren

och stäng dörren igen.

Fördela lite olja på ett ark papper och mata in det

i skärverket genom pappersinmatningsenheten

(11).

Pappret dras in och oljan kommer därigenom in

i skärverket.

Observera: För att radera angivelsen måste

den här proceduren kvitteras på följande sätt

när skärverket har oljats:

- Öppna dörren tills kontrollangivelsen (8) tänds.

Kontrollangivelserna (7) och (4) blinkar.

S

* Beräknat för A4-papper 70g/m

vid 230V/50Hz

Benämning

Best.-nr.

Plastpåse, 440x330x600x0,05 mm (45)

83079

Plastpåse, 440x330x950x0,05 mm (60)

99977

Oljekanna, 110 ml

88035

Anmärkning:

Kontakta återförsäljaren för efterbeställ-

ning av specialtillbehör och reservdelar.

bild 5

bild 6

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

- Tryck på bakåtknappen (4) och håll den

nedtryckt tills kontrollangivelsen

(7)

slocknar.

- Stäng dörren igen.

Skärverket

börjar

automatiskt

rengöringscykel (framåt-/bakåtgång) och stängs

sedan av. Maskinen är klar att användas igen.

Om specialolja behöver efterbeställas, se under

”SPECIALTILLBEHÖR”.

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den

av automatiskt efter ca. 5 min. LED-angivelsen

i funktionsknappen (2) för ”klar för användning”

slocknar. Tryck kort på funktionsknappen för

sätta på maskinen igen.

AVFALLSHANTERING AV MASKINEN:

Se till att avfallshantera maskinen

miljövänligt när den har tjänat ut.

Släng inga delar av maskinen eller

förpackningen i hushållssoporna.

RENGÖRING AV FOTOCELLERNA (bild 5):

Om det skulle bli kvar pappersbitar i

inmatningsslitsen (t.ex. efter pappersstockning)

kan det hända att maskinen inte stängs av

genom den ”täckta” fotocellen.

Du kan ta bort pappersbitarna resp. rengöra

fotocellen genom att mata in ytterligare ett ark

papper i skärverket eller sätta maskinen på

bakåtgång och kort torka de båda ”ögonen” på

fotocellen med en pensel.

MATERIALSTOCKNING I MASKINEN:

(Auto-reverse-funktion)

Om materialet stockas genom att för mycket

material har matats in, reagerar maskinen på

följande sätt:

- Skärverket blockeras, går därefter en bit bakåt

(materialet lossas) och stannar. Motorn stängs

av. Kontrollangivelsen (6) tänds.

Gör på följande sätt:

Pappersstockning

i pappersinmatningsenheten (11)

- Ta bort pappret som har matats tillbaka.

- Skärverket går nu automatiskt framåt och

sönderdelar pappersresterna i skärverket. När

maskinen går framåt lyser LED-angivelsen

i framåtknappen (3). Kontrollangivelsen (6)

släcks.

- Fortsätt sönderdelningen med en mindre

mängd papper än tidigare.

- Om det behövs, koppla skärverket manuellt

omväxlande framåt och bakåt tills materialet

har gått igenom helt och är sönderdelat.

FOTOCELL TÄCKT VID DÖRRÖPPNING:

Om det fortfarande skulle finnas material

i inmatningsenheten när dörren öppnas,

stängs motorn av och skärverket stannar.

Kontrollangivelsen (6) tänds.

Stäng dörren och kvittera statusen genom att

trycka kort på framåtknappen (3). Materialet

matas in i skärverket och sönderdelas.

FOTOCELL TÄCKT VID PåKOPPLING:

Om det skulle finnas material i inmatningsenheten

när maskinen sätts på tänds kontrollangivelsen

(6).

Ta ut materialet och kvittera statusen genom att

trycka kort på framåtknappen (3).

MOTORSKYDD:

Om motorn skulle överbelastas stängs den av.

Kontrollangivelsen (9) tänds.

När maskinen har svalnat ca. 25 – 40 minuter

går det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen (9)

blinkar

tillsammans

med LED-angivelsen

i funktionsknappen

(2) eller endast kontrollangivelsen (8) är

det en elektrisk störning. Det går inte att starta

maskinen.

Kontakta då din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera

följande punkter:

- Är

nätkontakten

ansluten till elnätet?

- Är

dörren

stängd?

- Är

uppsamlingssäcken för papper

full?

Följ

instruktionerna

för

”TÖMMA

UPPSAMLINGSSÄCKEN FÖR PAPPER”.

- Är det

materialstockning

i maskinen?

Följ

instruktionerna

för

”MATERIALSTOCKNING I MASKINEN”

- Har

motorn

överbelastats?

Se under ”MOTORSKYDD”.

Om ingen av kontrollpunkterna passar,

kontakta din fackhandlare.

Modell

Nätanslutningsdata

anslutningsspänning/frekvens · strömförbrukning · effekt

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Säkring

(trög)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Modell

Type

Skärbredd

Skärkapacitet

Arbetsbredd

Bullernivå

Mått

Vikt

Papper

B x D x H

intimus 45SC2

278-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm

10-11 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 ark*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

TÄRKEÄT TURVAOHJEET

<< Loukkaantumisvaara! Älä pane sormiasi

syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois

päältä pääkatkaisijalla tai Hätä-Seis-kyt-

kimellä tai irrotettava pistoke pistorasi-

asta!

<< Pistoke on irrotettava pistorasiasta ennen

koneen avaamista!

Korjaustyöt saa suorittaa vain alan am-

mattimies!

<< Laitetta ei saa käyttää monta henkilöä

yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö

on vaaratonta vain, kun laitetta käyttää yksi

henkilö.

<< Silppuamisvaiheen aikana kaikki muut

työt koneella ovat kiellettyjä (esim. puh-

distus)!

<< Kone ei ole leikkikalu eikä sitä ole missään

nimessä tarkoitettu eikä se sovellu lasten

käyttöön!

Tämän koneen kokonaissuunnittelu tur-

vatekniseltä kannalta (mitat, syöttöaukot,

turvakatkaisimet jne.) ei takaa minkäänlaista

vaaratonta käsittelyä lasten käyttäessä

konetta.

<< Loukkaantumisvaara! Irralliset

vaatekappaleet, kravatit, korut,

pitkät hiukset tai muut irralliset

esineet on pidettävä loitolla

syöttöaukosta!

KÄYTTÖALUE:

Datasilppuri

intimus 45/60SC2/CC3/CC4/CC5/

CC6

on tarkoitettu tavallisten asiakirjojan silppu-

amiseen.

konetta saa käyttää vain paperin

silppuamiseen (poikkeukset katso

taulukosta ”Erikoismateriaalit”)

Muunlaisten tietovälineiden silppuaminen

voi johtaa henkilövammoihin (esim.

kovien materiaalien sirpaleista johtuen

jne.) sekä koneeseen kohdistuviin

vaurioihin

(esim.

teräyksikön

tuhoutumiseen jne.).

PYSTYTYS:

- Ota laite pakkauksestaan ja aseta paikalleen.

- Ripusta muovisäkki säkkikehikkoon.

- Yhdistä laite verkkopistotulpalla (1) (kuva

2) sähköverkkoon (tiedot vaadittavasta

pistorasian varmistuksesta katso ”TEKNISET

TIEDOT“).

koneen verkkoliitäntään tulee olla

vapaa pääsy ja sen tulisi olla lähellä

laitetta!

konetta tulisi käyttää vain suljetuissa

ja huoneenlämpöisissä (10-25°C)

tiloissa!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

KÄYTTÖ

KÄYTTÖÖNOTTO

FIN

kuva 1

kuva 2

kuva 3

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

HALLINTAELEMENTIT:

1 = Verkkopistotulppa (kuva 2)

Kun kone liitetään pistotulpalla verkkoon,

laite on aluksi päältä pois kytketyssä

tilassa.

2 = Toimintopainike (kuva 1)

”käyttövalmis”/”pois”/”seis”

Tällä painikkeella on kolme eri toimintoa:

”käyttövalmis“

Tätä painiketta lyhyesti painamalla kone

kytketään ”käyttövalmis”-tilaan.

Samanaikaisesti syttyy vastaava LED-

merkkivalo palamaan.

”

pois“

Kun

tätä

painiketta

pidetään

”käyttövalmis”-toiminnossa n. 3 sek.

ajan painettuna, kone kytkeytyy pois

päältä

Ohje:

Kun konetta ei käytetä n. 5 minuutin

aikana, se kytkeytyy automaattisesti

pois päältä.

”seis“

Tämän painikkeen lyhyellä painalluksella

terien ollessa käynnissä, teräyksikkö

kytketään pois päältä ja se pysähtyy.

3 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

Tämän painikkeen lyhyellä painalluksella

teräyksikkö käy parin sekunnin ajan

eteenpäin, esim. teräyksikköön jääneen

leikkausmateriaalin uloskuljettamiseksi.

Samanaikaisesti syttyy vastaava LED-

merkkivalo palamaan.

Kun tätä painiketta pidetään n. 2

sekunnin ajan painettuna, teräyksikkö

käy jatkuvakäyttöisesti eteenpäin ja

koneeseen voidaan syöttää tuhottavaa

materiaalia.. Samanaikaisesti syttyy

vastaava LED-merkkivalo palamaan.

4 = Taaksepäin-painike (kuva 1)

Tästä painikkeesta painettaessa teräyksikkö

käy hetken taaksepäin. Samanaikaisesti

syttyy vastaava LED-merkkivalo palamaan

5 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistyövaiheen heti,

kun materiaalia syötetään syöttöaukkoon.

Samanaikaisesti

syttyy

eteenpäin-

painikkeen LED-merkkivalo palamaan.

6 = Valvontanäyttö (kuva 1)

”Materiaaliruuhka

koneessa“

”Valopuomi päällä oven ollessa auki tai

päälle kytkettäessä“

Menettelytavat katso vastaavaa kuvausta

otsikosta ”HÄIRIÖ“.

”Materiaaliruuhka koneessa“

Syttyy palamaan, kun teräyksikköön

on syötetty liian paljon materiaalia.

Teräyksikön käynti lukittuu, käy sen

jälkeen vähän aikaa taaksepäin ja

pysähtyy. Moottori kytkeytyy pois

päältä.

”Valopuomi päällä ovea avattaessa“

Syttyy palamaan, kun ovea avattaessa

on vielä materiaalia syöttökanavassa.

Teräyksikkö pysähtyy. Moottori kytkeytyy

pois päältä.

”Valopuomi päällä

päälle kytkettäessä”

Syttyy palamaan, kun konetta päälle

kytkettäessä on vielä materiaalia

syöttökanavassa.

Symboli

Malli

Erikoismateriaalit

= ei sovellu silppuamiseen

HALLINTAELEMENTIT:

7 = Valvontanäyttö (kuva 1)

”Teräyksikkö öljyttävä“

Syttyy palamaan, kun Cross-Cut-version

teräyksikkö on öljyttävä. Öljyämistoimenpide

on kuitattava taaksepäin-painikkeella (4)

(katso kuvaus kohdassa TERÄYKSIKÖN

HUOLTO“).

8 = Valvontanäyttö (kuva 1)

”Ovi auki“ / ”Oven häiriö“

”Ovi auki“

Syttyy palamaan, kun alakaapin ovi on

avoinna. Koneen käynti katkaistaan

automaattisesti

eikä

sitä

voida

käynnistää niin kauan kuin ovi on auki.

”Sähköhäiriö“

Vilkkuu

, kun oven antureissa on häiriö.

Koneen käynti katkaistaan. Ilmoita

häiriöstä alan kauppiaalle.

9 = Valvontanäyttö (kuva 1)

”Moottorin

ylikuormitus“

”Sähköhäiriö“

Menettelytavat katso vastaavaa kuvausta

otsikosta „HÄIRIÖ“.

”Moottorinsuoja“

Merkkivalo syttyy palamaan, kun

moottoria on ylikuormitettu ja se on

kytkeytynyt pois päältä. Konetta ei voi

käynnistää moottorin jäähtymisvaiheen

aikana.

”Sähköhäiriö“

Vilkkuu

kun

ohjausjärjestelmän

virtapiirissä on häiriö. Samanaikaisesti

alkaa toimintokytkimen (2) LED-näyttö

vilkkua. Koneen käynti katkaistaan.

Ilmoita häiriöstä alan kauppiaalle.

10 = Valvontanäyttö

”Paperin keräyssäkki täynnä” (kuva 1)

Syttyy palamaan, kun paperin keräyssäkki

on täynnä ja se on tyhjennettävä.

Paperinsilppuamisen teräyksikön käynti

katkaistaan.

11 = Paperinsyöttökanava (kuva 3)

12 = Keräyssäkki paperille (kuva 4)

13 = Öljysäiliö (kuva 6)

Silppuamiskonetta

missään

tapauksessa

saa

käyttää

istuinalustana

tai

astimena.

kaatumisvaara

johtuen

materiaalinmurtumasta!

KONEEN KÄYNNISTYS:

Koneen käynnistämiseksi ”käyttövalmis”-tilaan

toimi seuraavasti:

- Paina lyhyesti toimintopainiketta (2).

- Toimintopainikkeen (2) LED-valo

syttyy

”käyttövalmis”-tilan merkiksi.

- Koneeseen voidaan syöttää materiaalia.

MATERIAALINSYÖTTÖ:

Paperi

syötetään paperinsyöttöaukosta (11)

(kuva 3) teräyksikön silputtavaksi.

Kone kytkeytyy automaattisesti eteenpäin-

käyntiin, vetää materiaalin sisään ja katkaisee

silppuamistyövaiheen

päättyessä

käynnin

automaattisesti.

Ohjeet:

Valoa läpäisevien kalvojen silppuamiseksi

kone on käsin kytkettävä eteenpäin-käyntiin

(painamalla eteenpäin-painiketta (3) n. 2 sek.

ajan).

Toimintopainikkeen (2) lyhyellä painalluksella

(”seis”-toiminto)

voidaan

silppuamisvaihe

pysäyttää haluttaessa. Työvaiheen jatkamiseksi

on taas painettava eteenpäin-painiketta (3) n. 2

sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se

kytkeytyy automaattisesti pois päältä.

Älä syötä koneeseen milloinkaan

enempää materiaalia kuin on sallittu

(katso ”TEkNISET TIEDOT”)!

Mikäli teräyksikköön on kuitenkin

joutunut liian paljon materiaalia,

katso otsikon ”HÄIRIÖ” kohdasta

”MATERIAALIRUUHKA KONEESSA”.

KERÄYSSÄKIN TYHJENTÄMINEN

PAPERIA VARTEN (kuva 4):

Kun paperinkeräyssäkki on täynnä, kone

kytkeytyy pois päältä. Valvontanäyttö (10)

syttyy palamaan. Toimi tällöin seuraavasti:

- Avaa ovi. Valvontanäyttö

(8) syttyy

palamaan. Mikäli syöttöaukkoon on vielä

jäänyt materiaalia, syttyy lisäksi valvontanäyttö

(6) palamaan.

- Vedä keräyssäkki (12) säkkikehikkoineen

pois rungon alaosasta, ota säkki ja hävitä sen

sisältö. Valvontanäyttö (10) sammuu.

- Ripusta tyhjennetty säkki säkkikehikkoon

ja työnnä säkki kehikkoineen taas rungon

alaosaan paikalleen. Sulje ovi. Valvontanäyttö

(8) sammuu.

- Mikäli valvontanäytön

(6) valo palaa,

näppää lyhyesti eteenpäin-painiketta (3).

Syöttökanavaan jäänyt materiaali silputaan ja

merkkivalo sammuu.

Ohje:

Kone käy vain oven ollessa kiinni!

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan

ja tehokkaan tietovälineiden tuhoamisen

saavuttamiseksi näytetään silppuamistyövaiheen

aikana moottorin senhetkinen kuormitusaste

syöttöaukossa olevalla hajavalaistuksella, joka

muuttuu seuraavaan tapaan:

Vihreä valo:

kuormitus < 50%

Keltainen valo:

kuormitus 50 - 75%

Punainen valo:

kuormitus 75 - 100%

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

KÄYTTÖ

FIN

kuva 1

kuva 3

kuva 4

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

TEKNISET TIEDOT

ERIKOISVARUSTUS

„HAIRIÖ“

HUOLTO / KONEEN HÄVITTÄMINEN

TERÄPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-teräpakat on voideltava aina

tietyn käyttötuntimäärän kuluttua. Kun

valvontanäytön merkkivalo (7) syttyy,

toimi seuraavasti:

Avaa ovi. Valvontanäyttö (8) syttyy palamaan

ja taaksepäin-painikkeen (4) LED-valo sekä

valvontanäyttö (7)

vilkkuvat

. Ota öljysäiliö

(13) (kuva 6) ovessa olevasta kiinnityksestään

ja sulje ovi.

Levitä hiukan öljyä paperiarkille ja syötä tämä

sitten paperinsyöttöaukosta (11) teräyksikköön.

Paperi vedetään sisään ja öljy tarttuu näin

teräyksikköön.

Ohje: Jotta merkkivalo sammuu, on

suoritetun teräyksikön öljyämisen jälkeen

toimenpide kuitattava seuraavasti:

- Avaa ovi niin auki, kunnes valvontanäyttö (8)

syttyy. Valvontanäytöt (7) ja (4) vilkkuvat.

- Paina taaksepäin-painiketta (4) ja pidä sitä

painettuna, kunnes valvontanäytön (7) valo

sammuu.

FIN

* pätee A4-kokoiseen paperiin 70g/m

virransyötön ollessa 230V/50Hz

Nimike

Tilaus-nro.

Muovisäkki, 440x330x600x0,05 mm (45)

83079

Muovisäkki, 440x330x950x0,05 mm (60)

99977

Öljypullo, 110 ml

88035

Ohje:

Kun haluat tilata lisävarusteita tai varaosia, käänny

ammattiliikkeen puoleen.

kuva 6

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

kuva 5

- Sulje taas ovi.

Teräyksikkö

alkaa

nyt

automaattisesti

puhdistustyökierron

(eteenpäin

käynti/

taaksepäin käynti) ja kytkeytyy sen jälkeen

pois päältä. Kone on taas käyttövalmis. Jos

on tarpeen tilata lisää erikoisvoiteluöljyä, katso

otsikosta ”ERIKOISTARVIKKEET“.

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä, se

kytkeytyy n. 5 minuutin kuluttua pois päältä.

Toimintopainikkeen

(2)

LED-näyttö

”käyttövalmis” sammuu. Toimintopainikkeen

lyhyellä painalluksella toiminto kytketään taas

päälle.

KONEEN HÄVITTÄMINEN:

Hävitä kone ympäristöystävällisesti, kun

se poistetaan käytöstä. Älä heitä koneen

tai pakkauksen osia talousjätteisiin.

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinpalasia jää syöttöaukkoon (esim.

paperiruuhkan jälkeen), on mahdollista, että

laite ei kytkeydy pois päältä, koska valopuomi

on päällä.

Voit poistaa paperinpalaset tai puhdistaa

valokennot syöttämällä paperiarkin koneeseen

tai

vaihtoehtoisesti

kytkemällä

koneen

taaksepäin-käynnille ja puhdistamalla kevyesti

valokennon molemmat ”silmät”.

MATERIAALIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liiallisen syöttämisen

vuoksi, kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa

taaksepäin (materiaalin vapauttamiseksi)

ja pysähtyy. Moottori kytkeytyy pois päältä.

Valvontanäyttö (6) syttyy palamaan.

Toimi tällöin seuraavasti:

Paperiruuhka paperinsyöttökanavassa (11)

- Ota takaisin työnnetty paperi pois.

- Teräyksikkö käy nyt automaattisesti eteenpäin

ja silppuaa jäljelle jääneen paperimateriaalin.

Eteenpäin-painikkeen (3) LED-näyttö palaa

koneen käydessä eteenpäin. Valvontanäyttö

(6) sammuu.

- Jatka

silppuamista

pienemmällä

paperimäärällä.

- Mikäli on tarpeen, kytke teräyksikön käynti

käsin vuoron perään eteenpäin ja taaksepäin,

kunnes silputtava materiaali on kokonaan

mennyt koneen läpi ja pienitty.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos ovea avattaessa syöttökanavassa on vielä

materiaalia, moottori kytkeytyy pois päältä ja

teräyksikön käynti pysähtyy. Valvontanäyttö

(6) syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-

painikkeesta (3). Jäljellä oleva aines syötetään

teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä syöttökanavassa

on materiaalia, syttyy valvontanäytön (6) valo

palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti

eteenpäin-painikkeesta (3).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy

pois päältä. Valvontanäyttö

(9) syttyy

palamaan.

Noin 25-40 minuutin jäähtymisajan kuluttua voit

käynnistää koneen uudelleen.

SÄHKÖHÄIRIÖ:

Jos valvontanäytön (9) valo

vilkkuu

yhdessä

toimintokytkimen (2) LED-valon kanssa tai vain

valvontanäyttö (8), on kyseessä sähköhäiriö.

Konetta ei voida käynnistää.

Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA

HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat:

- onko

verkkopistoke

liitetty verkkoon?

- onko

ovi

kiinni?

- onko

paperinkeräyssäkki

täynnä?

Noudata otsikon ”PAPERIN KERÄYSSÄKIN

TYHJENNYS“ ohjeita.

- onko koneessa

materiaaliruuhka

Noudata otsikon ”MATERIAALIRUUHKA

KONEESSA“ ohjeita.

- onko

moottori

ylikuormittunut?

Katso otsikosta ”MOOTTORINSUOJA“.

Jos mikään näistä tarkastuskohdista ei auta,

ota yhteys alan ammattiliikkeeseen.

Malli

Verkkoliitäntätiedot

liitäntäjännite/taajuus · virranottoteho · teho

intimus 45/60SC2

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz · 3,0 A · 0,55 kW

120V/60Hz · 5,6 A · 0,55 kW

100V/50/60Hz · 7,0 A · 0,55 kW

intimus 45/60CC6

220-230V/50Hz · 3,0 A · 0,7 kW

120V/60Hz · 5,6 A · 0,7 kW

100V/50/60Hz · 7,0 A · 0,7 kW

Sulake

(hidas)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Malli

Tyyppi

Leikkuuleveys

Leikkuuteho

Työleveys

Melutaso

Mitat

Paino

paperia

L x S x K

intimus 45SC2

278-4S

3,8 mm

22-24 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x5 mm

10-11 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 arkkia*

235 mm

ca. 55 dB(A)

450 x 390 x 770 mm

34 kg

WAŻNE ZASADY BEZPIECZEŃSTWA

<< Urządzenie nie może być obsługiwane

przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane

tak, aby możliwa była bezpieczna „jednooso-

bowa“ obsługa urządzenia.

<< Podczas procesu rozdrabniania przy

maszynie nie wolno wykonywać innych

prac (np. oczyszczania itp.)!

<< Maszyna nie jest zabawką i dlatego nie

jest przeznaczona dla dzieci!

Koncepcja bezpieczeństwa maszyny (wy-

miary, otwory doprowadzające, wyłączniki

bezpieczeństwa etc.) nie przewiduje żadnych

gwarancji dotyczących bezpiecznego użycia

przez dzieci.

<< Zagrożenie doznaniem

obrażeń! Luźne części odzieży,

krawaty, biżuterię, długie

włosy i inne luźne przedmioty

należy trzymać z daleka od ot-

woru wpustowego maszyny!

<< Zagrożenie doznaniem obrażeń! Nie

sięgać palcami do otworu wpustowego!

<< W razie niebezpieczeństwa maszynę

wyłączyć wyłącznikiem głównym,

wyłącznikiem awaryjnym lub wyjąć

wtyczkę z gniazdka sieciowego!

<< Przed otwarciem maszyny należy wyjąć

wtyczkę z gniazdka sieciowego!

Prace naprawcze mogą być wykonywane

wyłącznie przez specjalistów!

ZAKRES ZASTOSOWANIA:

Niszczarka dokumentów

intimus 45/60SC2/

CC3/CC4/CC5/CC6

jest urządzeniem do cięcia

na kawałki wszelkich dokumentów.

Urządzenie może być zasadniczo

stosowane tylko do przecinania

papieru (odchylenia, patrz tabela w

punkcie „Materiały specjalne”).

Rozdrabnianie nośników danych innego

rodzaju może skutkować zranieniem

osób (np. na skutek rozwarstwiania

stałych

materiałów

itp.)

oraz

uszkodzeniem urządzenia (zniszczenie

mechanizmu tnącego itp.).

USTAWIENIE:

- wypakować urządzenie i ustawić,

- zawiesić plastikową torbę przy ramie.

- podłączyć wtyczkę sieciową (1) (rysunek 2)

do sieci zasilania (dane dotyczące wstępnego

zabezpieczenia gniazda wtykowego znajdują

się w punkcie „DANE TECHNICZNE:).

Wtyczka sieciowa urządzenia musi

być dostępna i powinna znajdować

się w pobliżu urządzenia!

Urządzenie wolno stosować tylko

w pomieszczeniach zamkniętych o

temperaturze 10 – 25°C!

45/60SC2

45/60CC3

45/60CC4

45/60CC5

45/60CC6

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

OBSŁUGA

URUCHOMIENIE

PL

rys. 1

rys. 2

rys. 3

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

ELEMENTY OBSŁUGI:

1 = wtyczka sieciowa (rys. 2)

Po podłączeniu urządzenia poprzez wtyczkę

sieciową do sieci zasilania, urządzenie jest

najpierw wyłączone.

2 = przycisk funkcyjny (rys. 1)

„Gotowe do eksploatacji” / „WYŁ” /

„Stop”

Ten przycisk posiada trzy funkcje:

„Gotowe do eksploatacji”

Po krótkim naciśnięciu tego przycisku

urządzenie przełączane jest na tryb

„Gotowe do eksploatacji”.

Jednocześnie zaświeca się zintegrowana

dioda LED .

„WYŁ”

Jeżeli przycisk ten zostanie naciśnięty

i przytrzymany przez około 3 sekundy

w stanie „Gotowe do eksploatacji”,

urządzenie wyłącza się.

Wskazówka:

przypadku,

gdy

urządzenie nie jest wykorzystywane

przez okres około 5 minut, następuje

jego automatyczne wyłączenie.

„Stop”

Po krótkim naciśnięciu tego przycisku

przy

uruchomionym

mechanizmie

tnącym,

mechanizm

ten

zostaje

wyłączony i zatrzymuje się.

3 = przycisk biegu w przód (rys. 1)

Ten przycisk posiada dwie funkcje:

Po krótkim naciśnięciu tego przycisku

mechanizm tnący przesuwa się na kilka

sekund do przodu, np. aby odprowadzić

resztki ciętego materiału gromadzące się

w mechanizmie tnącym. Jednocześnie

zaświeca się zintegrowana dioda LED .

Jeżeli przycisk ten zostanie naciśnięty i

przytrzymany przez około 2 sekundy,

mechanizm tnący stale przesuwa się

w przód i można ładować urządzenie.

Jednocześnie zaświeca się zintegrowana

dioda LED .

4 = przycisk biegu wstecz (rys. 1)

Po naciśnięciu tego przycisku mechanizm

tnący przesuwa się przez chwilę wstecz.

Jednocześnie zaświeca się zintegrowana

dioda LED .

5 = zapora świetlna (bieg w przód) ( rys. 3)

Uruchamia przebieg rozdrabniania, gdy tylko

materiał zostanie wprowadzony do kieszeni

doprowadzającej. Jednocześnie zaświeca

się dioda LED przycisku biegu w przód.

6 = wskaźnik kontrolny (rys. 1)

„Nagromadzenie się materiału w

urządzenie” / „Zapora świetlna aktywna

przy otwarciu drzwi lub przy włączaniu”

Sposób postępowania patrz odpowiedni

opis w rubryce „ZAKŁÓCENIE DZIAŁANIA”

„Nagromadzenie

materiału w urządzeniu”

Zaświeca się, gdy do mechanizmu

tnącego doprowadzana jest zbyt duża

ilość materiału. Mechanizm tnący blokuje

się, przesuwa się następnie nieznacznie

wstecz i stoi. Silnik zostaje wyłączony.

„Zapora świetlna aktywna

przy otwarciu drzwi”

Zaświeca się, gdy podczas otwarcia drzwi

w kieszeni doprowadzającej znajduje

się jeszcze materiał. Mechanizm tnący

zostaje unieruchomiony. Silnik zostaje

wyłączony.

„Zapora świetlna aktywna

przy włączeniu”:

Zaświeca się, gdy podczas włączania

urządzenia w kieszeni doprowadzającej

znajduje się materiał.

Materiały specjalne

Symbol

Model

= nieprzeznaczone do przecinania

ELEMENTY OBSŁUGI:

7 = wskaźnik kontrolny (rys. 1)

„Smarowanie mechanizmu tnącego”

Zaświeca się, gdy mechanizm tnący

wersji Cross-Cut powinien zostać pokryty

smarem. Przebieg smarowania należy

potwierdzić poprzez przycisk biegu

wstecz (4) (patrz punkt „KONSERWACJA

MECHANIZMU TNĄCEGO”)

8 = wskaźnik kontrolny (rys. 1)

„Drzwi otwarte” / „Usterka drzwi”

„Drzwi otwarte”

Zaświeca się, gdy drzwi dolnej części

urządzenia są otwarte. Urządzenie

zostaje automatycznie wyłączone i nie

można go uruchomić do momentu, gdy

drzwi pozostają otwarte.

„Usterka elektryczna”

Miga

gdy

występuje

usterka

elektryczna w układzie czujników

drzwi. Urządzenie zostaje wyłączone.

Należy poinformować przedstawiciela

handlowego.

9 = wskaźnik kontrolny (rys. 1)

„Przeciążenie silnika” /

„Usterka elektryczna”

Sposób postępowania patrz odpowiedni

opis w rubryce „ZAKŁÓCENIE DZIAŁANIA”

„Ochrona silnika”

Zaświeca się, gdy silnik został

przeciążony i wyłączył się. Nie można

uruchomić urządzenia podczas fazy

ochładzania silnika.

„Usterka elektryczna”

Miga

gdy

występuje

usterka

elektryczna w obrębie płytki drukowanej

układu sterowania. Jednocześnie miga

wskaźnik diodowy LED przełącznika

funkcyjnego (2). Urządzenie zostaje

wyłączone.

Należy

poinformować

przedstawiciela handlowego.

10 = wskaźnik kontrolny

„Worek na papier przepełniony”

(rysunek 1)

Zaświeca się, gdy worek na papier

jest całkowicie wypełniony i należy go

opróżnić. Mechanizm tnący do cięcia

papieru zostaje wyłączony.

11 = kieszeń doprowadzająca papier

( rys. 3)

12 = worek na papier (rysunek 4)

13 = zbiornik oleju ( rys. 6)

Niszczarki nie wolno w żadnym

przypadku

stosować

jako

miejsca siedzącego lub stopnia.

Niebezpieczeństwo

upadku

wyniku złamania się materiału!

WŁĄCZANIE URZĄDZENIA

Celem przełączenia urządzenia na tryb

„Gotowe do eksploatacji” należy postępować w

następujący sposób:

- nacisnąć krótko przycisk funkcyjny (2)

- wskaźnik diodowy LED

przycisku

funkcyjnego (2) zaświeca się dla trybu

„Gotowy do eksploatacji”.

- można wprowadzać materiał do urządzenia.

DOPROWADZANIE MATERIAŁU:

Papier

doprowadzać do mechanizmu tnącego

korzystając z kieszeni doprowadzającej papier

(11) (rysunek 3).

Urządzenie przełącza się automatycznie na

tryb pracy w przód, zaciąga materiał i wyłącza

się automatycznie po przebiegu cięcia.

Wskazówki:

Do cięcia przezroczystych folii

należy przełączyć ręcznie urządzenie na tryb

pracy w przód (przycisk biegu w przód (3)

przytrzymać przez około 2 sekundy).

Poprzez

krótkie

naciśnięcie

przycisku

funkcyjnego (2) („Funkcja Stop”) można w

każdym momencie zatrzymać przebieg cięcia.

W celu kontynuowania przytrzymać przez około

2 sekundy naciśnięty przycisk biegu w przód

(3).

W przypadku, gdy urządzenie nie jest

wykorzystywane przez okres około 5 minut,

dochodzi do jego wyłączenia.

Nigdy nie wprowadzać do urządzenia

ilości materiału większych niż

podane wartości maksymalne (patrz

‘DANE TECHNICZNE”)!

Jeżeli

mimo

dojdzie

wprowadzenia

zbyt

dużej

ilości

materiału do urządzenia, patrz rozdział

„ZAKŁÓCENIA” – ‘NAGROMADZENIE

MATERIAŁU W URZĄDZENIU”.

OPRÓŻNIANIE ZBIORNIKA

NA PAPIER (rysunek 4):

Jeżeli worek na papier jest całkowicie

wypełniony, urządzenie wyłącza się. Wskaźnik

kontrolny (10) zaświeca się. Postępować w

następujący sposób:

- otworzyć

drzwi.

Wskaźnik

kontrolny

(8) zaświeca się. Jeżeli w kieszeni

doprowadzającej znajduje się jeszcze

materiał, zaświeca się dodatkowo wskaźnik

kontrolny

(6).

- wyjąć worek (12) wraz z ramą, z obudowy

dolnej części urządzenia, zdjąć worek i

opróżnić. Wskaźnik kontrolny (10) gaśnie.

- opróżniony worek umocować przy ramie

i wsunąć worek wraz z ramą ponownie do

obudowy dolnej części urządzenia. Zamknąć

drzwi. Wskaźnik kontrolny (8) gaśnie.

- jeżeli wskaźnik kontrolny

(6) świeci

się, nacisnąć krótko przycisk biegu w

przód (3). Materiał pozostający w kieszeni

doprowadzającej zostanie pocięty i wskaźnik

zgaśnie.

Wskazówka:

Urządzenie pracuje tylko, gdy

drzwi są zamknięte!

DYNAMICZNY WSKAŹNIK OBCIĄŻENIA:

Celem uniknięcia nadmiernego gromadzenia

się materiału i zapewnienia ciągłego i

efektywnego niszczenia nośników danych,

aktualny stopień obciążenia silnika wyświetlany

jest podczas przebiegu cięcia za pomocą

kolorowego, rozproszonego światła w kieszeni

doprowadzającej. Światło oznacza:

Zielone światło:

obciążenie < 50%

Żółte światło:

obciążenie 50 – 75%

Czerwone światło: obciążenie 75 – 100%

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

OBSŁUGA

PL

rys. 1

rys. 3

rys. 4

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

91401 4 04/13

45SC2 45CC3 45CC4 45CC5 45CC6 60SC2 60CC3 60CC4 60CC5 60CC6

DANE TECHNICZNE

AKCESORIA

ZAKŁÓCENIE PRACY

KONSERWACJA / UTYLIZACJA

KONSERWACJA MECHANIZMU TNĄCEGO

(CROOS-CUT):

Mechanizmy tnące Cross-Cut po określonym

okresie eksploatacji należy pokrywać smarem.

Jeżeli zaświeca się lampka kontrolna (7),

postępować w następujący sposób:

otworzyć drzwi. Wskaźnik kontrolny (8) zaświeca

się i

migają

wskaźnik diodowy LED przycisku biegu

wstecz (4) oraz wskaźnik kontrolny (7). Wyjąć zbiornik

oleju (13) (rysunek 6) z uchwytu w drzwiach i zamknąć

ponownie drzwi.

Nieznaczną ilość smaru wylać na kartkę papieru i

wprowadzić ją poprzez kieszeń doprowadzającą (11) do

mechanizmu tnącego.

Papier zostaje wciągnięty, a smar zostanie wprowadzony

do mechanizmu tnącego.

Wskazówka: Aby skasować wskaźnik należy po

wykonanym smarowania mechanizmu tnącego

potwierdzić przebieg w następujący sposób:

- otworzyć drzwi, aby zaświecił się wskaźnik kontrolny

(8). Wskaźniki kontrolne (7) i (4) migają.

PL

* dotyczy papieru formatu A4 70g/m

przy 230V/50Hz

Opis

Nr kat.

Worek plastikowy, 440x330x600x0,05 mm (45)

83079

Worek plastikowy, 440x330x950x0,05 mm (60)

99977

Buteleczka z olejem, 110 ml

88035

Wskazówka:

W przypadku dodatkowego zamówienia

akcesoriów lub części zamiennych prosimy o kontakt ze

sprzedawcą.

rys. 5

rys. 6

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

NADMIERNE NAGROMADZENIE

MATERIAŁU W URZĄDZENIU:

(funkcja Auto-Rewers)

Jeżeli w wyniku zbyt dużej ilości doprowadzonego

materiału, dojdzie do powstania zatoru, urządzenie

reaguje w następujący sposób:

- mechanizm tnący blokuje się, przesuwa się

następnie nieznacznie wstecz (materiał zostaje

zwolniony) i stoi. Silnik zostaje wyłączony.

Wskaźnik kontrolny

(6) zaświeca się.

Postępować w następujący sposób:

Zator papieru w kieszeni doprowadzającej

papier (11)

- wyjąć odprowadzony papier,

- mechanizm tnący uruchamia się automatycznie

do przodu i rozdrabnia resztki papieru

pozostające w mechanizmie tnącym. Podczas

biegu do przodu zaświeca się wskaźnik diodowy

LED przycisku biegu w przód (3). Wskaźnik

kontrolny

(6) gaśnie.

- kontynuować cięcie przy podawaniu mniejszych

ilości papieru.

- w razie konieczności, przełączać ręcznie

mechanizm tnący na zmianę w przód i w tył do

momentu, gdy cały materiał przejdzie przez

mechanizm i zostanie rozdrobniony.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY OTWARCIU DRZWI:

Jeżeli podczas otwierania drzwi materiał

znajduje się jeszcze w kieszeni doprowadzającej,

silnik wyłącza się, a mechanizm tnący zostaje

unieruchomiony. Wskaźnik kontrolny

(6)

zaświeca się.

Zamknąć drzwi i potwierdzić taki stan naciskając

krótko przycisk biegu w przód (3). Istniejący

materiał przeznaczony do cięcia zostaje

doprowadzony do mechanizmu tnącego.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY WŁĄCZANIU:

Jeżeli podczas włączania urządzenia w kieszeni

doprowadzającej znajduje się materiał, zaświeca

się wskaźnik kontrolny

(6).

Wyjąć materiał i potwierdzić taki stan naciskając

krótko przycisk biegu w przód (3).

OCHRONA SILNIKA:

Jeżeli silnik jest przeciążony, wyłącza się.

Wskaźnik kontrolny (9) zaświeca się.

Po czasie ochładzania wynoszącym około 25-40

minut można ponownie uruchomić urządzenie.

USTERKA ELEKTRYCZNA:

Jeżeli

miga

wskaźnik kontrolny (9) wraz ze

wskaźnikiem diodowym LED

przełącznika

funkcyjnego (2) lub

miga

sam wskaźnik kontrolny

(8) występuje usterka elektryczna. Nie można

uruchomić urządzenia.

Prosimy

kontakt

przedstawicielem

handlowym.

LISTA KONTROLNA PRZY USTERKACH:

Jeżeli urządzenie nie działa, należy sprawdzić

poniższe punkty:

- Czy

wtyczka sieciowa

jest podłączona do

sieci zasilania?

- Czy

drzwi

są zamknięte?

- Czy

worek na papier

jest przepełniony?

Wykonać czynności podane w punkcie

„OPRÓŻNIANIE WORKA NA PAPIER”

- Czy doszło do

zatoru

(nadmiernego

nagromadzenia) materiału w urządzeniu?

Wykonać czynności opisane w punkcie ‘ZATOR

MATERIAŁU W URZĄDZENIU”

- Czy

silnik

został przeciążony?

Patrz punkt „OCHRONA SILNIKA”.

Jeżeli żaden z tych punktów nie dotyczy

urządzenia,

prosimy

kontakt

przedstawicielem handlowym.

- nacisnąć przycisk biegu wstecz (4) i przytrzymać do

momentu, gdy zgaśnie wskaźnik kontrolny (7).

- zamknąć ponownie drzwi.

Mechanizm tnący rozpoczyna automatycznie cykl

czyszczenia (bieg w przód / bieg wstecz) i następnie

wyłącza się. Urządzenie jest ponownie gotowe do

użytkowania. W przypadku konieczności zamówienia

specjalnego smaru, patrz „AKCESORIA DODATKOWE”

AUTOMATYKA OSZCZĘDZANIA ENERGII:

Jeżeli urządzenie nie jest chwilowo użytkowane, wyłącza

się automatycznie po około 5 minutach. Wskaźnik

diodowy LED przycisku funkcyjnego (2) dla trybu

„Gotowe do eksploatacji” gaśnie. W celu ponownego

włączenia nacisnąć krótko przycisk funkcyjny.

UTYLIZACJA URZĄDZENIA:

Po okresie eksploatacji utylizować urządzenie

z uwzględnieniem przepisów w zakresie

ochrony środowiska. Nie wyrzucać żadnych

elementów urządzenia lub opakowania wraz z

odpadkami domowymi.

CZYSZCZENIE FOTOKOMÓREK (rysunek 5):

Jeżeli kartki papieru zablokowane są w szczelinie

wlotowej (np. po zatorze papieru) możliwe jest, że

urządzenie nie wyłącza się na skutek „uaktywnienia”

zapory świetlnej.

Można usunąć kartki papieru lub oczyścić fotokomórkę,

wkładając kolejną kartkę papieru do mechanizmu

tnącego, lub przełączyć urządzenie na bieg wstecz i za

pomocą pędzelka wyczyści obydwie fotokomórki.

Model

Parametry przyłącza sieciowego

napięcie przyłączowe/częstotliwość • pobór prądu • moc

intimus 45/60SC2

220-230V/50Hz • 3,0 A • 0,7 kW

120V/60Hz • 5,6 A • 0,7 kW

100V/50/60Hz • 7,0 A • 0,7 kW

intimus 45/60CC3+CC4+CC5

220-230V/50Hz • 3,0 A • 0,55 kW

120V/60Hz • 5,6 A • 0,55 kW

100V/50/60Hz • 7,0 A • 0,55 kW

intimus 45/60CC6

220-230V/50Hz • 3,0 A • 0,7 kW

120V/60Hz • 5,6 A • 0,7 kW

100V/50/60Hz • 7,0 A • 0,7 kW

Bezpiecznik

(inercyjny)

220-230V = 10 A / 115-125V = 15 A / 100V = 15 A

Model

Típus

Szerokość cięcia

Wydajność cięcia

Szerokość Poziom hałasu

Wymiary

Ciężar

papieru

robocza

roboczego

S x G x W

intimus 45SC2

278-4S

3,8 mm

22-24 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

31 kg

intimus 45CC3

278-4C

3,8x30 mm

13-15 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC4

278-2C

1,9x15 mm

10-11 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC5

278-1C

0,8x12 mm

5-6 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 45CC6

278-1CF

0,8x4,5 mm

5-6 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 650 mm

32 kg

intimus 60SC2

279-4S

3,8 mm

22-24 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

33 kg

intimus 60CC3

279-4C

3,8x30 mm

13-15 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC4

279-2C

1,9x15 mm

10-11 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC5

279-1C

0,8x12 mm

5-6 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

intimus 60CC6

279-1CF

0,8x4,5 mm

5-6 arkuszy*

235 mm

ok. 55 dB(A)

450 x 390 x 770 mm

34 kg

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

GBC 40Pro E-Karo

Intermec DX1 Start Guide

Intimus 60 CC6

Peg-Perego Caravel 22
