ASRock  E35LM1  Motherboard

Italiano

1. Introduzione

Grazie per aver scelto una scheda madre ASRock

E35LM1

, una scheda madre af-

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti

e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e

della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speci

fi

 che sul modello che si

 sta

usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

E35LM1

(Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm)

Guida di installazione rapida ASRock

E35LM1

CD di supporto ASRock

E35LM1

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

48

ASRock  E35LM1  Motherboard

1.2 Specifiche

 Piattaforma

- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm

 Processore

- AMD Zacate E-240 APU

- Supporto tecnologia AMD Cool ‘n’ Quiet

TM

- UMI 2.5 GT/s

Chipset

- AMD A50M Chipset

Memoria

- 2 x slot DDR3 DIMM

- Supporto DDR3 1333(OC)/1066/800 non-ECC, momoria

  senza buffer

- Capacità massima della memoria di sistema: 8GB

  (vedi

ATTENZIONE 1

)

Slot di

- 1 x Alloggi PCI Express 2.0 x16 (blu a modalità x4)

 espansione

VGA su scheda

- Gra

fi

 ca AMD Radeon HD 6310 integrata

- iGPU classe DX11, Pixel Shader 5.0

- Memoria massima condivisa 512MB (vedi

ATTENZIONE 2

)

- Supporta D-Sub con risoluzione massima

fi

 no a 2560x1600 @

  60Hz

 Audio

- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)

- Supporto THX TruStudio

TM

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

  -

Supporta

PXE

Pannello

 I/O

Panel

posteriore I/O

- 1 x porta PS/2 per tastiera/mouse

- 1 x Porta VGA

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- Connettore HD Audio: cassa posteriore / cassa centrale /

  bassi / ingresso linea / cassa frontale / microfono

                                (vedi

ATTENZIONE 3

)

 SATA3

- 4 x Connettori SATA3 6,0Gb/s, supporto delle funzioni NCQ,

  AHCI e “Hot Plug”

Connettori

- 4 x connettori SATA3 6.0Go/s

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

Italiano

49

ASRock  E35LM1  Motherboard

Italiano

- Connettore ventolina CPU/telaio

- 24-pin collettore alimentazione ATX

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

 BIOS

- 32Mb AMI BIOS

- AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio DRAM, FCH, +1V, +1.8V

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova),

 supporto

  CyberLink MediaEspresso 6.5 Trial, Suite multimediale

  ASRock MAGIX - OEM

Caratteristica

- ASRock Instant Boot

speciale

- ASRock Instant Flash (vedi

ATTENZIONE 4

)

- Caricatore ASRock APP Charger (vedi

ATTENZIONE 5

)

- ASrock SmartView (vedi

ATTENZIONE 6

)

- ASRock XFast USB (vedi

ATTENZIONE 7

)

- ASRock XFast LAN (vedi

ATTENZIONE 8

)

- ASRock XFast RAM (vedi

ATTENZIONE 9

)

- ASRock Crashless BIOS (vedi

ATTENZIONE 10

)

- ASRock OMG (Online Management Guard)

  (vedi

ATTENZIONE 11

)

- ASRock Internet Flash (vedi

ATTENZIONE 12

)

- Booster ibrido:

- ASRock U-COP (vedi

ATTENZIONE 13

)

- Boot Failure Guard (B.F.G.)

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU Alimentazione

- Indicatore di velocità per la ventola del Chassis Alimentazione

- Ventola CPU silenziosa (permette la regolazione automatica

  della ventola dello chassis in base alla temperatura della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi-

 -

Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 lità SO

  XP 64 bit (vedi

ATTENZIONE 14

)

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP) (vedi

ATTENZIONE 15

)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

50

ASRock  E35LM1  Motherboard

 AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può in

fl

 uenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

ATTENZIONE!

1.  A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

®

7 / Vista

TM

 / XP. Per Windows

®

 OS con

CPU 64-bit, non c’è tale limitazione.

2.  La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modi

fi

 cazioni. Prego fare riferimento al

sito internet AMD per le ultime informazioni.

3.  Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il

collegamento appropriato.

4.  ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

or Windows

®

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo

fi

 le BIOS nell’unità

Flash USB, dischetto (disco

fl

 oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi

fl

 oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

5.  Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una vol-

ta installato il driver APP Charger si otterranno prodigi e comodità mai avuti

prima. Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

6.  SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

Italiano

51

ASRock  E35LM1  Motherboard

Italiano

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

sicurarsi che la versione del sistema operativo sia Windows

®

 7 / 7 64 bit

/ Vista

TM

 / Vista

TM

 64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

7.  ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

8.  ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti bene

fi

 ci. Priorità alle applicazioni LAN: è possibile con

fi

 gu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

 minore.

Con

fi

 gurazione del traf

fi

 co: è possibile seguire video HD su

Youtube e scaricare

fi

 le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla

fi

 nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

9.  Utilizza completamente lo spazio che non può essere utilizzato da CPU

Windows

®

 32-bit.  ASRock XFast RAM accorcia i tempi di caricamento

dei siti visitati in precedenza, rendendo la navigazione più veloce che

mai. Inoltre accelera di 5 volte la velocità di Adobe Photoshop. Un altro

vantaggio di ASRock XFast RAM è che riduce la frequenza d’accesso

alle unità SSD o HDD per allungare la loro durata.

10.  ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza

paura di commettere errori. Se si veri

fi

 ca un blackout durante la proce-

dura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà

automaticamente la procedura di aggiornamento del BIOS quando è

ripristinata la corrente. Notare che i

fi

 le del BIOS devono essere collocati

nella directory principale del disco USB. Questa funzione è supportata

solo dalle porte USB2.0.

11.  Con OMG, gli amministratori sono in grado di stabilire un coprifuoco

Internet, oppure di limitare l’accesso ad Internet in determinati orari. Si

può scegliere tra [Ogni giorno], [Feriali] o [Feriali e festivi], e poi piani-

fi

 care l’ora d’inizio e di

fi

 ne che de

fi

 nisco l’intervallo durante il quale ad

altri utenti è garantito l’accesso ad Internet. Per impedire agli utenti di

bypassare l’OMG, sono necessari account ospite senza autorizzazione a

modi

fi

 care l’ora del sistema.

12.  Internet Flash ricerca aggiornamenti

fi

 rmware UEFI disponibili dai nostri

server. In altre parole, il sistema è in grado di rilevare automaticamente i

più recenti UEFI dai nostri server e li aggiorna senza accedere al sistema

operativo Windows. È necessario eseguire un computer configurato

DHCP per attivare questa funzione.

13.  Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimenta-

zione. Per migliorare la dissipazione del calore, ricordare di applicare

52

ASRock  E35LM1  Motherboard

1.3

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 6)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

Italiano

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

14.  ASRock XFast RAM non è supportato da Microsoft

®

 Windows

®

 XP / XP

64-bit.

15.  EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che de

fi

 niva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una sche-

da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore

predisposto EuP deve soddisfare lo standard secondo cui l’ef

fi

 cienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di veri

fi

 care ulteriori dettagli con il produttore.

53

ASRock  E35LM1  Motherboard

Italiano

1.4

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3

Questi quattro connettori Serial

(SATA3_1: vedi p.2  Nr. 12)

ATA3 (SATA3) supportano cavi

(SATA3_2: vedi p.2  Nr. 10)

dati SATA per dispositivi di

(SATA3_3: vedi p.2  Nr. 11)

 immagazzinamento

interni.

(SATA3_4: vedi p.2  Nr. 9)

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

 6.0

Gb/s.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

SA

TA3_4

SA

TA3_2

SA

TA3_3

SA

TA3_1

Collettore USB 2.0

Oltre alle quattro porte USB 2.0

(9-pin USB6_7)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 19)

scheda madre dispone di

due intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB8_9)

(vedi p.2  Nr. 18)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

ATX+5VSB

IRTX

GND

IRRX

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 17)

ricevitore remoto.

54

ASRock  E35LM1  Motherboard

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 8)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

Italiano

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 20)

dei dispositivi audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

55

ASRock  E35LM1  Motherboard

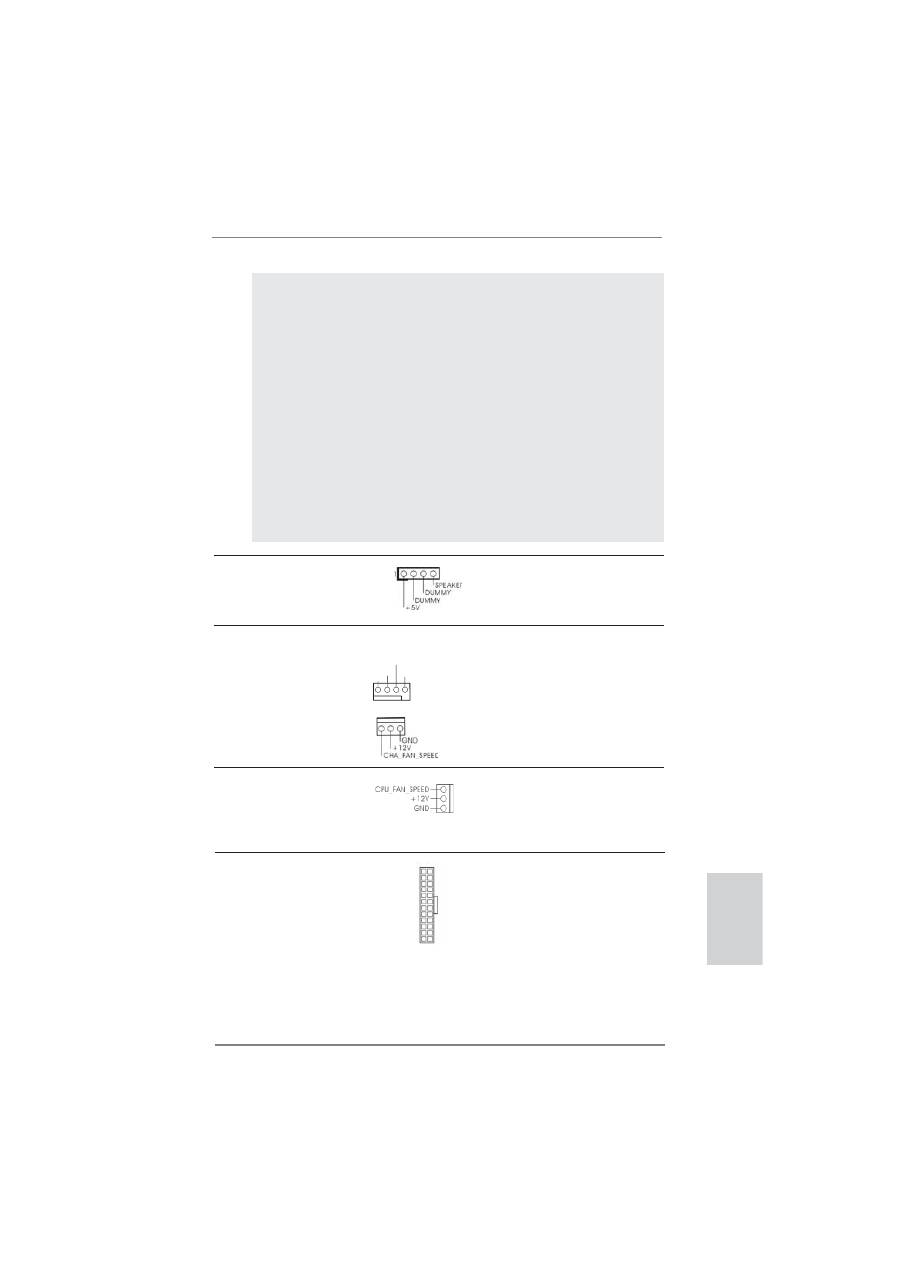

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 13)

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Italiano

Connettore ventolina CPU

Collegare il cavo della ventolina

(3-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 1)

 combaciare

il

fi

 lo nero al pin

 terra.

Collettori Chassis ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 2)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2  Nr. 14)

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 7)

 connettore.

12

 1

24

13

56

ASRock  E35LM1  Motherboard

Italiano

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2  Nr. 21)

modulo porta COM.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

12

 1

24

13
