35

ASRock  E35LM1  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

E35LM1

, une carte mère très

fi

 -

able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per-

formances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

E35LM1

(Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm)

Guide d’installation rapide ASRock

E35LM1

CD de soutien ASRock

E35LM1

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

background image

36

ASRock  E35LM1  Motherboard

1.2 Spécifications

 Format

- Facteur de forme Mini-ITX:

  6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm

 CPU

- AMD Zacate E-240 APU

- Supporte la technologie Cool ‘n’ Quiet

TM

 d’AMD

- UMI 2.5 GT/s

 Chipsets

- AMD A50M Chipsets

 Mémoire

- 2 x slots DIMM DDR3

- Supporter DDR3 1333(OC)/1066/800 non-ECC, sans

  amortissement mémoire

- Capacité maxi de mémoire système: 8GB

  (voir

ATTENTION 1

)

 Slot d’extension

- 1 x slot PCI Express 2.0 x16 (bleu @ mode x4)

 VGA sur carte

- Graphiques intégrés à l’AMD Radeon HD 6310

- DX11 classe iGPU, nuanceur de pixels 5.0

- mémoire partagée max 512MB (voir

ATTENTION 2

)

- Prend en charge le D-Sub avec une résolution maximale



  jusqu’à 2560x1600 @ 60Hz

 Audio

- 7,1 CH HD Audio (Realtek ALC887 Audio Codec)

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Supporte PXE

 Panneau arrière

I/O Panel

- 1 x port clavier/souris PS/2

- 1 x port VGA

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

  LED VITESSE)

- Prise HD Audio: Haut-parleur arrière/Central/Basses/Entrée

  Ligne/Haut-parleur frontal/Microphone (voir

ATTENTION 3

)

 SATA3

- 4 x connecteurs SATA3 6,0 Gb/s, prennent en charge les

  fonctions NCQ, AHCI et « Hot Plug » (Branche ment à

  chaud)

Français

background image

37

ASRock  E35LM1  Motherboard

Français

 Connecteurs

- 4 x connecteurs SATA3, prennent en charge un taux de



  transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- Connecteur pour ventilateur de CPU/Châssis

- br. 24 connecteur d’alimentation ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0



  supplémentaires)

 BIOS

- 32Mb BIOS AMI

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, FCH, +1V, +1.8V Tension Multi-ajustement

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite multimédia

  ASRock MAGIX - OEM

 Caractéristique

- ASRock l’Instant Boot

unique

- ASRock Instant Flash (voir

ATTENTION 4

)

- Chargeur ASRock APP (voir

ATTENTION 5

)

- ASRock SmartView (voir

ATTENTION 6

)

- ASRock XFast USB (voir

ATTENTION 7

)

- ASRock XFast LAN (voir

ATTENTION 8

)

- ASRock XFast RAM (voir

ATTENTION 9

)

- ASRock Crashless BIOS (voir

ATTENTION 10

)

- ASRock OMG (Online Management Guard)

  (voir

ATTENTION 11

)

- ASRock Internet Flash (voir

ATTENTION 12

)

- L’accélérateur hybride:



- ASRock U-COP (voir

ATTENTION 13

- Garde d’échec au démarrage (B.F.G.)

 Surveillance

- Contrôle de la température CPU

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur

- Tachéomètre ventilateur châssis

 -

Ventilateur silencieux pour unité centrale (permet le réglage

automatique de la vitesse du ventilateur pour châssis, selon

la température de l’unité centrale)

- Commande de ventilateur processeur/châssis à plusieurs

  vitesses

background image

38

ASRock  E35LM1  Motherboard

Français

ATTENTION!

1.  Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

®

7 /

Vista

TM

 / XP. Avec Windows

®

 OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

2.  La dimension maximum du memoire partage est de

fi

 nie par le vendeur

de jeu de puces et est sujet de changer. Veuillez veri

fi

 er la AMD website

pour les informations recentes SVP.

3.  Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

4.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de

disco rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit (voir

ATTENTION 14

)

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 15

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

background image

39

ASRock  E35LM1  Motherboard

Français

5.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

6.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex-

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

vous assurez que votre version de système d’exploitation est Windows

®

7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits, et que vous utilisez le navigateur

IE8.  Site Internet ASRock : http://www.asrock.com/Feature/SmartView/

index.asp

7.  ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

8.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

9.  Il utilise à sa pleine capacité l’espace mémoire que les processeurs

du système d’exploitation Windows OS 32-bit ne peuvent pas utiliser.

ASRock XFast RAM diminue le temps de chargement des sites Internet

précédemment visités, rendant la navigation sur le web plus rapide que

jamais. Il rend également l’utilisation de Adobe Photoshop 5 fois plus

rapide. Un autre avantage indéniable de ASRock XFast RAM est qu’il

réduit la fréquence d’accès à vos SSD ou HDD a

fi

 n d’accroitre leur durée

de vie utile.

background image

40

ASRock  E35LM1  Motherboard

Français

10.  ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les

fi

 chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

11.  Grâce à OMG, les administrateurs ont la possibilité de créer un couvre-

feu Internet ou de limiter l’accès à Internet à des périodes spéci

fi

 ques.

Choisissez entre les options [Quotidien], [Jour de la semaine] ou [Jours

de la semaine et week-ends], puis programmez l’heure de début et de

fi

 n de l’accès Internet accordé à d’autres utilisateurs. A

fi

 n d’éviter tout

contournement du système OMG par les utilisateurs, des comptes invité

sans autorisation d’accès à la modi

fi

 cation de l’heure système sont req-

uis.

12.  La fonction Internet Flash recherche les mises à jour disponibles pour le

microprogramme UEFI sur nos serveurs. En d’autres termes, le système

est capable de détecter automatiquement la mise à jour UEFI la plus

récente sur nos serveurs et la transmet sans avoir à accéder au système

d’exploitation Windows. Veuillez noter que le service DHCP doit être ac-

tivé sur votre ordinateur pour pouvoir utiliser cette fonction.

13.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez véri

fi

 er  que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

14.  ASRock XFast RAM n’est pas pris en charge par Microsoft

®

 Windows

®

XP / XP 64-bit.

15.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dé

fi

 nir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

background image

41

ASRock  E35LM1  Motherboard

Français

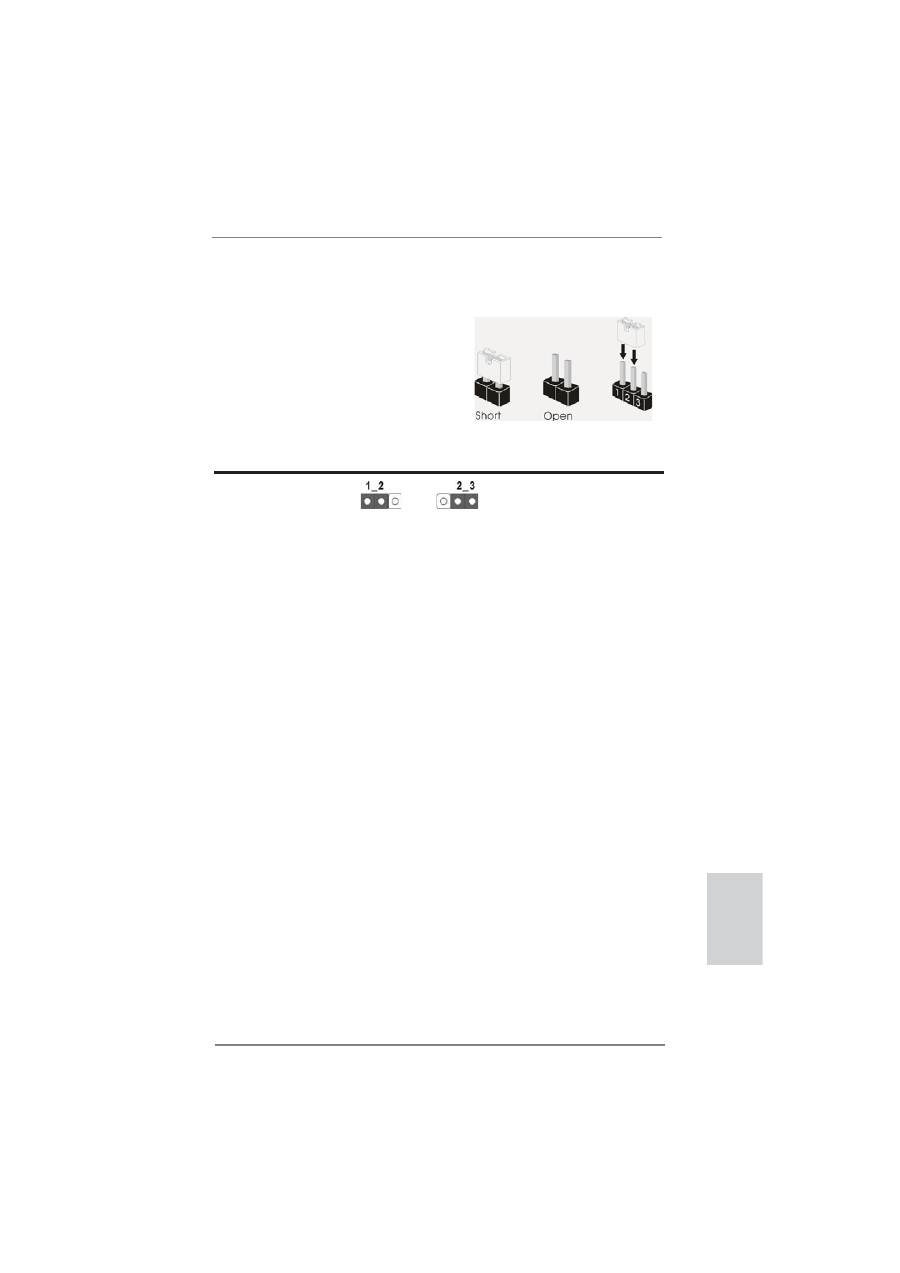

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 6)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

background image

42

ASRock  E35LM1  Motherboard

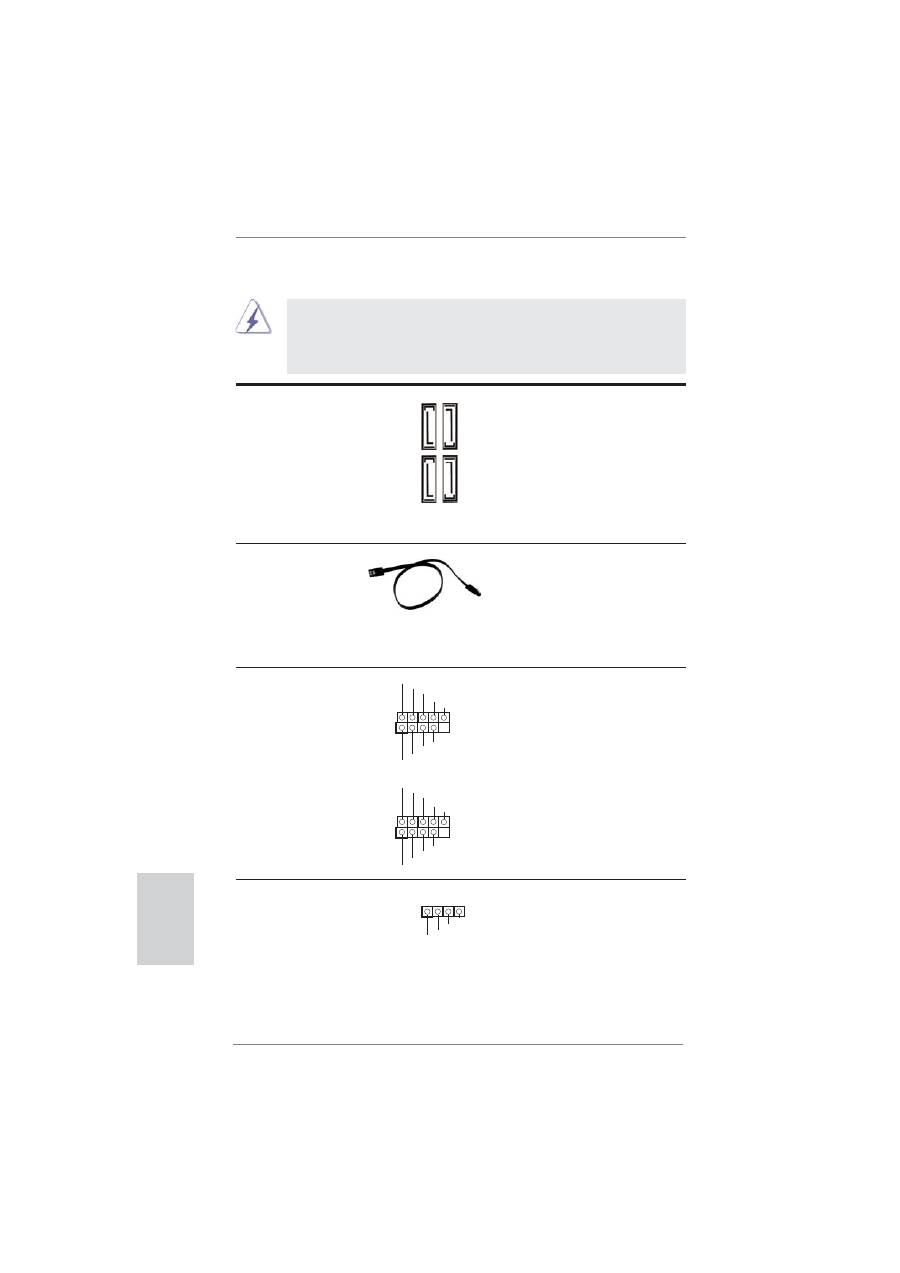

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA3

Ces quatre connecteurs Série

(SATA3_1: voir  p.2  No. 12)

ATA3 (SATA3) prennent en

(SATA3_2: voir  p.2  No. 10)

charge les câbles SATA pour

(SATA3_3: voir  p.2  No. 11)

les périphériques de stockage

(SATA3_4: voir  p.2  No. 9)

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

 mere.

Français

En-tête USB 2.0

A côté des quatre ports

(USB6_7 br.9)

USB 2.0 par défaut sur le

(voir  p.2  No. 19)

panneau E/S, il y a deux

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB8_9 br.9)

charge 2 ports USB 2.0.

(voir  p.2  No. 18)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

SA

TA3_4

SA

TA3_2

SA

TA3_3

SA

TA3_1

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur.

(voir  p.2  No. 17)

background image

43

ASRock  E35LM1  Motherboard

Français

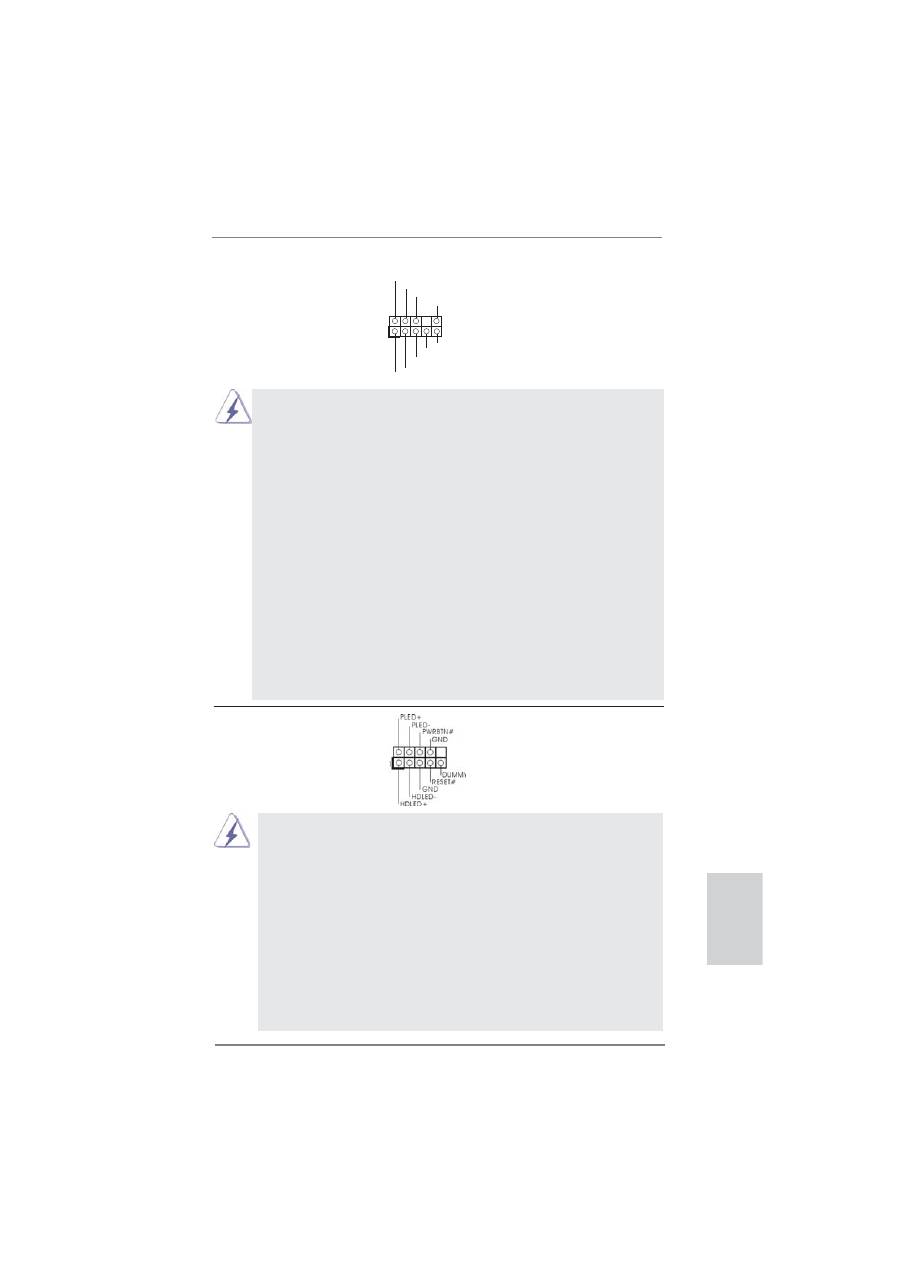

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 8)

panneau système frontal.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :



    A. Connectez Mic_IN (MIC) à MIC2_L.



    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).



    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.



    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 20)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

background image

44

ASRock  E35LM1  Motherboard

Français

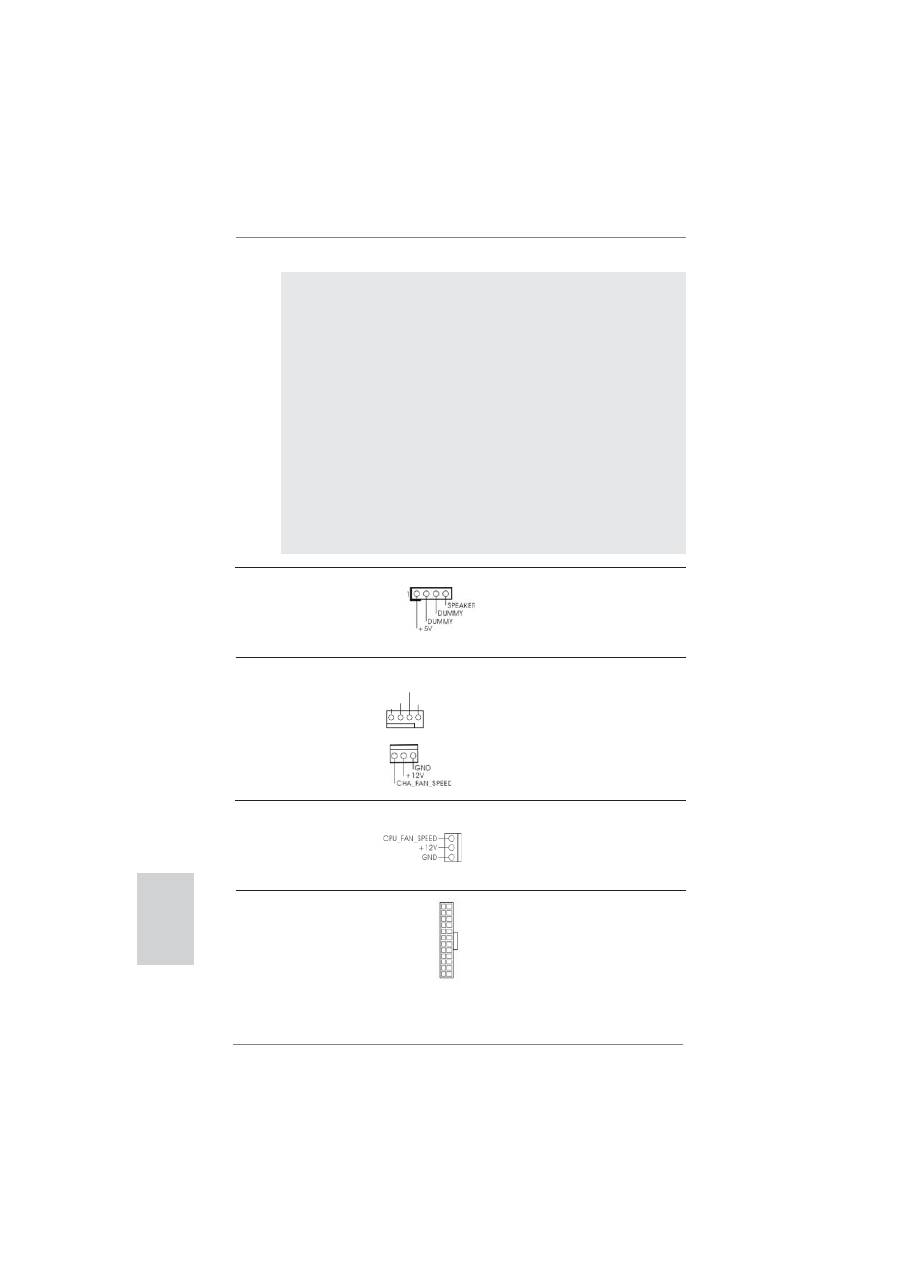

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2  No. 13)

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Connecteur pour châssis

(CHA_FAN1 br. 4)

(voir  p.2  No. 2)

(CHA_FAN2 br. 3)

(voir  p.2  No. 14)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 3)

connecteur et brancher le

fi

 l

(voir  p.2  No. 1)

noir sur la broche de terre.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 7)

 tête.

12

 1

24

13

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

background image

45

ASRock  E35LM1  Motherboard

Français

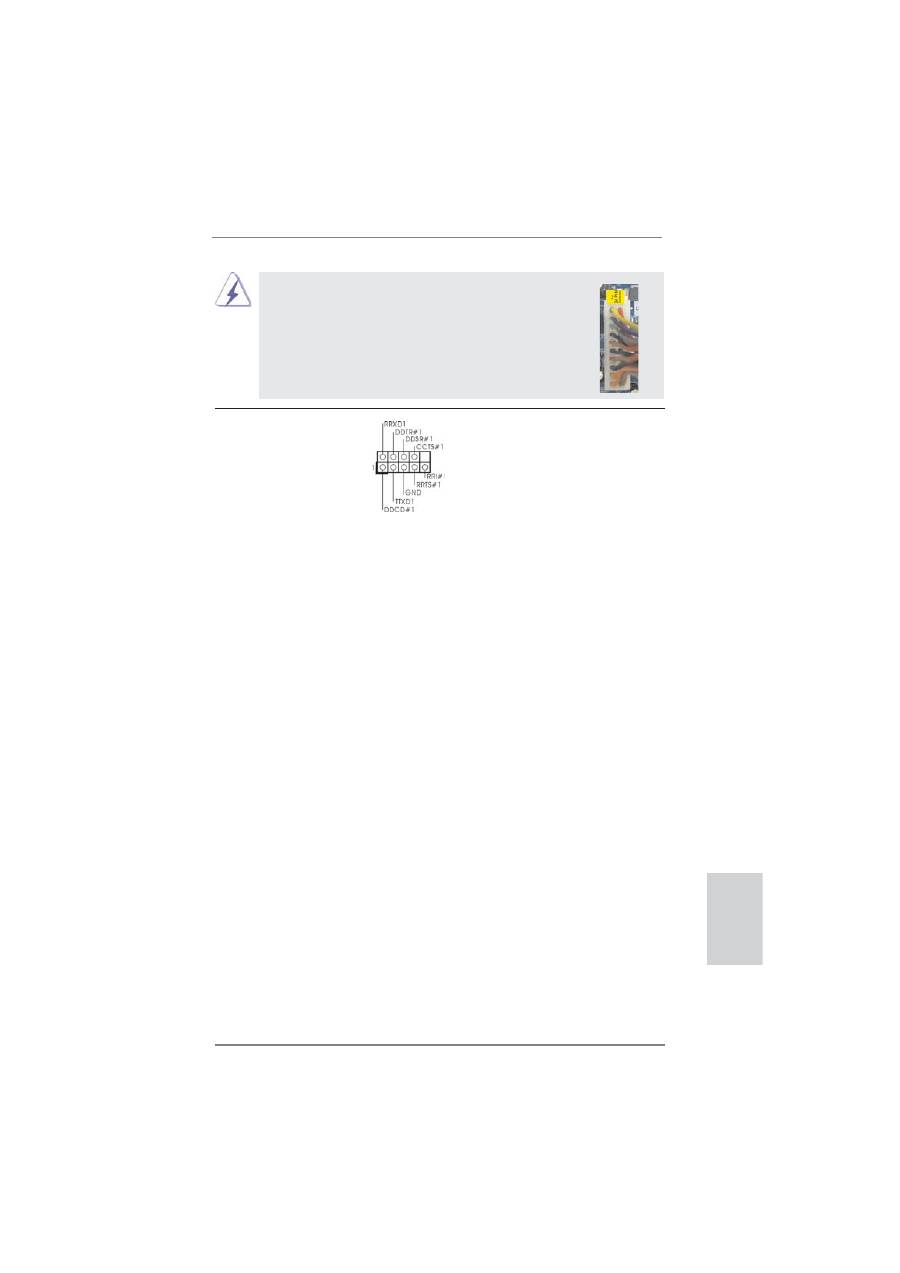

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

12

 1

24

13

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 21)

un module de port COM.
