1. Einführung

Wir danken Ihnen für den Kauf des ASRock

E35LM1

 Motherboard, ein zuverlässig-

es Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock

gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß

der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstalla-

tionsanleitung führt in das Motherboard und die schrittweise Installation ein. Details

über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

E35LM1

 Motherboard

(Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll)

ASRock

E35LM1

 Schnellinstallationsanleitung

ASRock

E35LM1

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

24

ASRock  E35LM1  Motherboard

1.2 Spezifikationen

 Plattform

- Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll

 CPU

- AMD Zacate E-240 APU

- Unterstützt Cool ‘n’ Quiet

TM

-Technologie von AMD

- UMI 2.5 GT/s

 Chipsatz

- AMD A50M Chipsatz

 Speicher

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1333(OC)/1066/800 non-ECC,

  ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 8GB

  (siehe

VORSICHT 1

)

 Erweiterungs-

- 1 x PCI Express 2.0 x16-Steckplatz (blau für x4-Modus)

steckplätze

 Onboard-VGA

- Integrierte AMD Radeon HD 6310-Gra

fi

 k

- DX11 Klasse iGPU, Pixel Shader 5.0

- Maximal gemeinsam genutzter Speicher 512MB

  (siehe

VORSICHT 2

)

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  2560 x 1600 bei 60 Hz

 Audio

 -

7.1

CH HD Audio (Realtek ALC887 Audio Codec)

- Unterstützt THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Tastaturanschluss/Mausanschluss

Rückseite

- 1 x VGA port

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass /

  Audioeingang / Lautsprecher vorne / Mikrofon

  (siehe

VORSICHT 3

)

 SATA3

- 4 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt NCQ-, AHCI-

  und „Hot Plug“ (Hot-Plugging)-Funktionen

 Anschlüsse

- 4 x SATA3 6,0 GB/s-Anschlüsse

Deutsch

25

ASRock  E35LM1  Motherboard

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

 -

CPU/Gehäuselüfter-Anschluss

 -

24-pin

ATX-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

BIOS

- 32Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

- DRAM, FCH, +1V, +1.8V Stromspannung Multianpassung

 CD d’assistance

- Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

  CyberLink MediaEspresso 6.5-Testversion, ASRock

  MAGIX-Multimedia-Suite - OEM

 Einzigartige

 -

ASRock

Sofortstart

Eigenschaft

- ASRock Instant Flash (siehe

VORSICHT 4

)

- ASRock APP Charger (siehe

VORSICHT 5

)

- ASRock SmartView (siehe

VORSICHT 6

)

- ASRock XFast USB (siehe

VORSICHT 7

)

- ASRock XFast LAN (siehe

VORSICHT 8

)

- ASRock XFast RAM (siehe

VORSICHT 9

)

- ASRock Crashless BIOS (siehe

VORSICHT 10

)

- ASRock OMG (Online Management Guard)

  (siehe

VORSICHT 11

)

- ASRock Internet Flash (siehe

VORSICHT 12

)

- Hybrid Booster:

- ASRock U-COP (siehe

VORSICHT 13

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPUlüfter

- Drehzahlmessung für Gehäuselüfter

- Geräuscharmer CPU-lüfter (ermöglicht die au tomatische

  Anpassung der Gehäuselüftergeschwindigkeit durch CPU-

Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitssteuerung für CPU/Gehäuse

  lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Deutsch

26

ASRock  E35LM1  Motherboard

Deutsch

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit (siehe

VORSICHT 14

)

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

  (siehe

VORSICHT 15

)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

 VORSICHT!

1.  Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

®

 7 / Vista™  / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

Windows

®

 OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

2.  Die Maximalspeichergröße ist von den Chipshändler de

fi

 niert und umge-

tauscht. Bitte überprüfen Sie AMD website für die neuliche Information.

3.  Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

4.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste

während des POST-Vorgangs oder durch Drücken der <F2>-Taste im

BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses

Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem

USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern,

und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne

Bereitstellung einer zusätzlichen Diskette oder eines anderen kompli-

zierten Flash-Programms aktualisieren. Achten Sie darauf, dass das

USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12

benutzen muss.

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

27

ASRock  E35LM1  Motherboard

Deutsch

5.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

6.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 / 7, 64 Bit / Vista

TM

 / Vista

TM

 64 Bit

und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://

www.asrock.com/Feature/SmartView/index.asp

7.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

8.  ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi

 gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

9.  Sie ermöglicht die vollständige Nutzung des Speicherplatzes, der unter

Windows

®

-Betriebssystemen mit 32-Bit-CPU nicht verwendet werden

kann. ASRock XFast RAM verkürzt die Ladezeit zuvor besuchter Web-

seiten, was das Surfen im Internet mehr denn je beschleunigt. Auch die

Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häu

fi

 gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

28

ASRock  E35LM1  Motherboard

10.  ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

11.  Mit OMG können Administratoren den Internetzugriff zu bestimmten

Zeiten sperren oder einschränken. Sie können zwischen [Täglich],

[Wochentag] und [Wochentage und Wochenende] auswählen, dann

legen Sie die Anfangs- und Endzeiten fest, zu denen anderen Nutzern

der Internetzugang gewährt werden soll. Damit OMG nicht von Nutzern

umgangen werden kann, dürfen Gästekonten keine Rechte zur Änderung

der Systemzeit eingeräumt werden.

12. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste

UEFI-Firmware auf unseren Servern automatisch und aktualisiert die

Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass

diese Funktion nur mit DHCP-kon

fi

 gurierten Computern möglich ist.

13.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

14.  ASRock XFast RAM wird von Microsoft

®

 Windows

®

 XP / XP 64 Bit nicht

unterstützt.

15.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieef

fi

 zienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

29

ASRock  E35LM1  Motherboard

Deutsch

1.3 Einstellung der Jumper

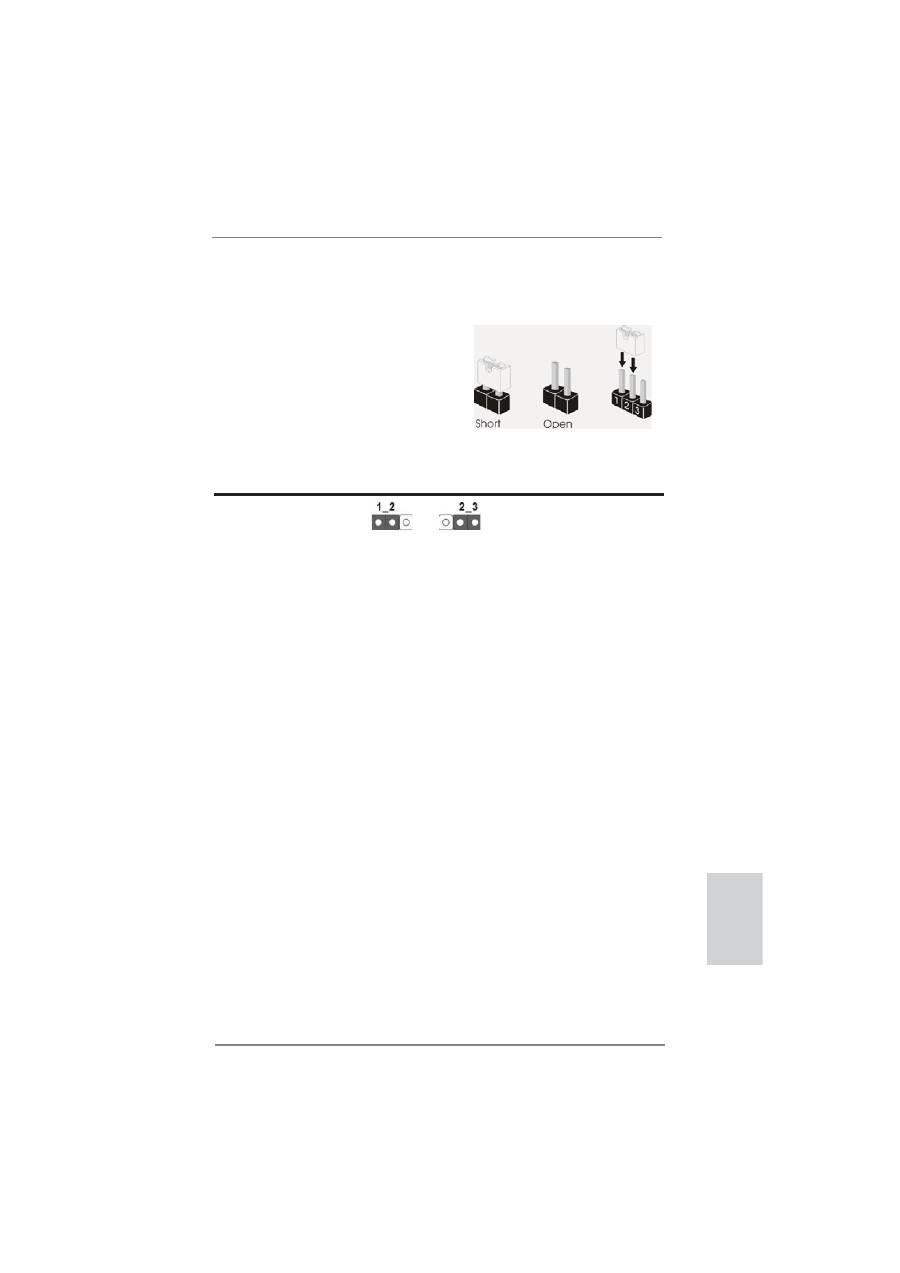

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 6)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

30

ASRock  E35LM1  Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII / SATA3 Festplatte

oder das SATAII / SATA3

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

Seriell-ATA3-Anschlüsse

Diese vier Serial ATA3-

(SATA3_1: siehe S.2 - No. 12)

 (SATA3-)Verbínder

(SATA3_2: siehe S.2 - No. 10)

unterstützten SATA-Datenkabel

(SATA3_3: siehe S.2 - No. 11)

 für

interne

(SATA3_4: siehe S.2 - No. 9)

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 6,0

Gb/s.

USB 2.0-Header

Zusätzlich zu den vier

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 19)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB8_9)

Anschlussleiste werden zwei

(siehe S.2 - No. 18)

USB 2.0-Ports unterstützt.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

Deutsch

SA

TA3_4

SA

TA3_2

SA

TA3_3

SA

TA3_1

1

ATX+5VSB

IRTX

GND

IRRX

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 - No. 17)

 Empfänger.

31

ASRock  E35LM1  Motherboard

Deutsch

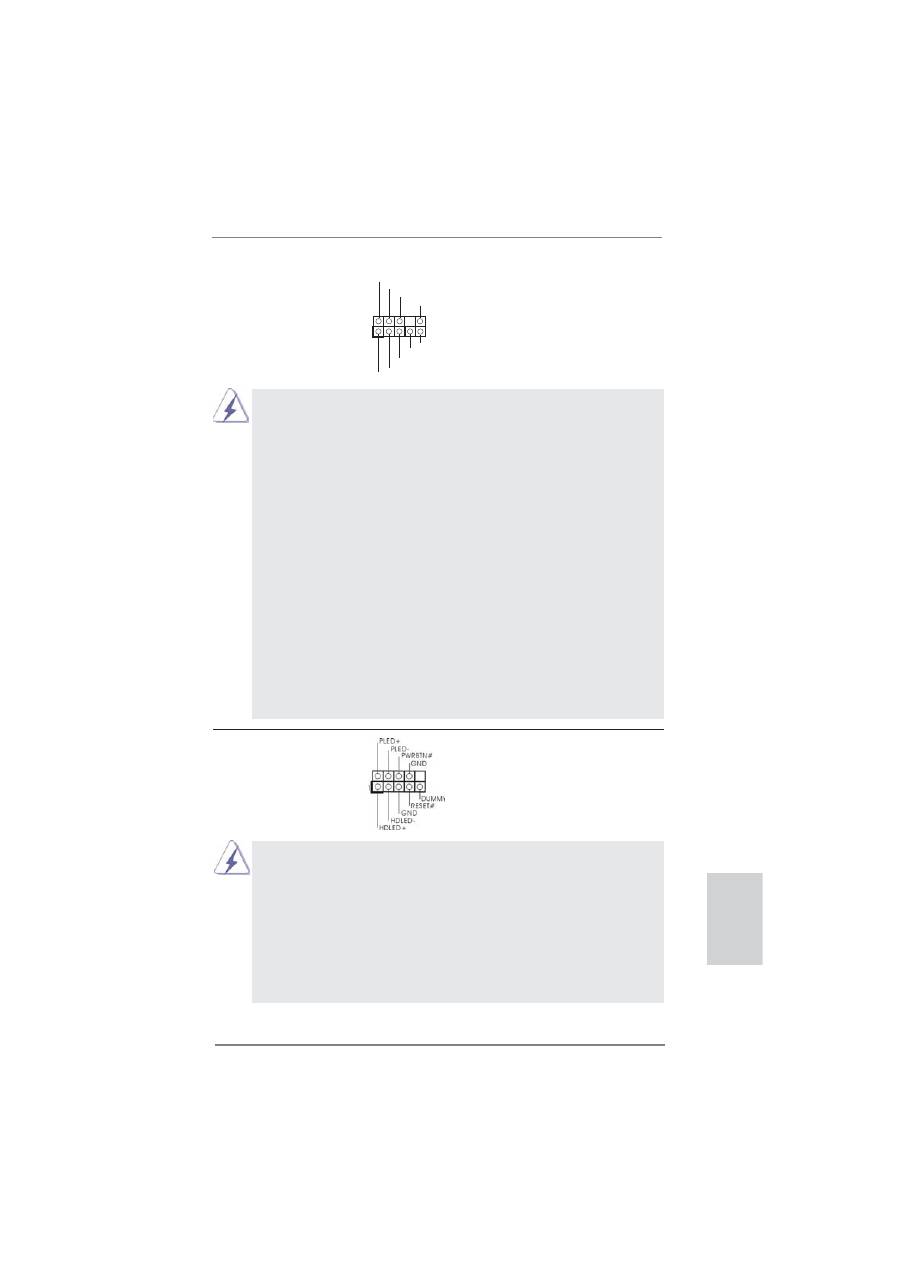

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 20)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 8)

 Systemvorderseite.

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

32

ASRock  E35LM1  Motherboard

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

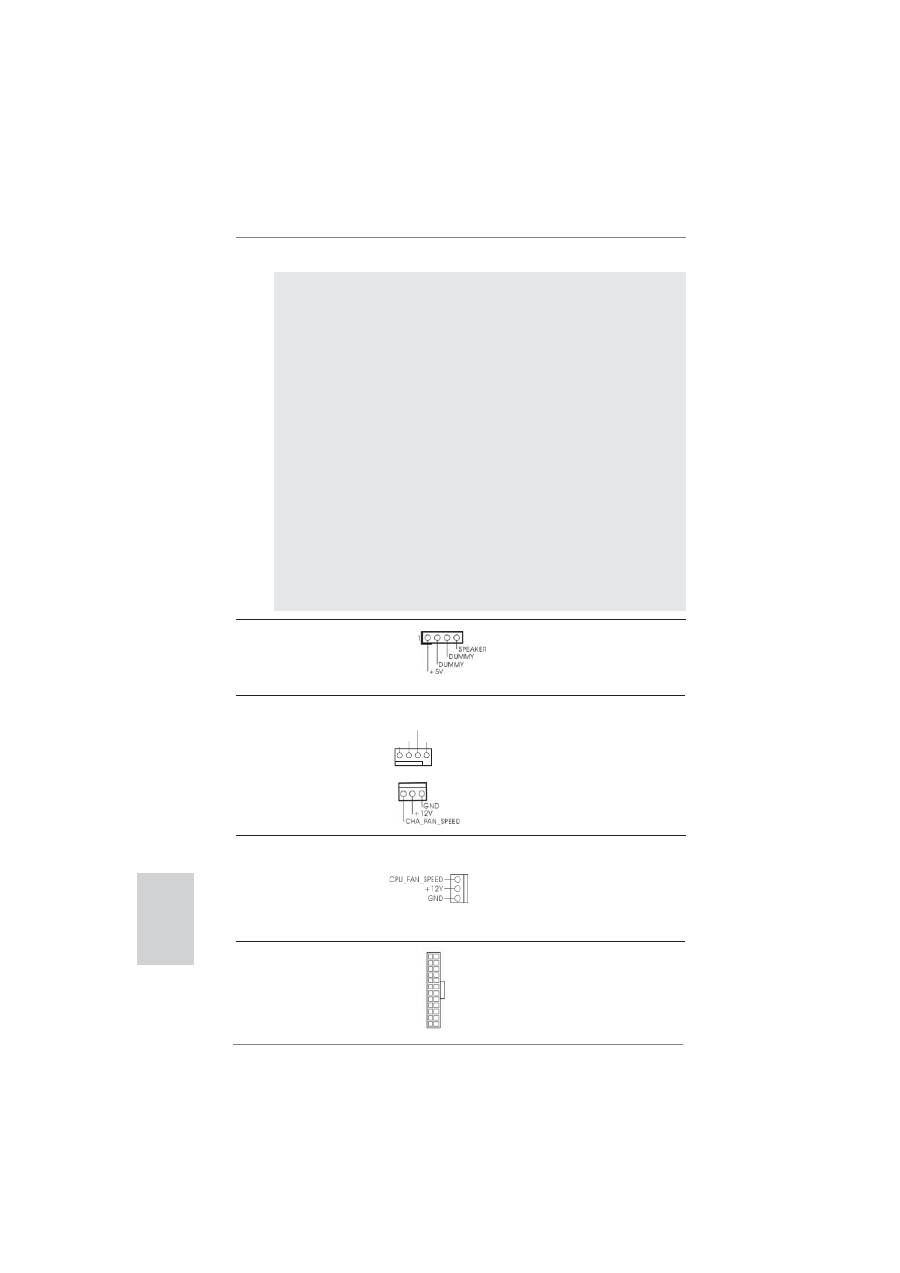

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 13)

diesen Header an.

Deutsch

Gehäuse lüfteranschlüsse

(4-pin  CHA_FAN1)

(siehe S.2 - No. 2)

(3-pin  CHA_FAN2)

(siehe S.2 - No. 14)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(3-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 1)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 7)

 Header.

12

 1

24

13

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

33

ASRock  E35LM1  Motherboard

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

Deutsch

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 21)

ein COM-Anschlussmodul zu

 unterstützen.
