ASRock  E35LM1  Motherboard

1. Introducción

Gracias por su compra de ASRock

E35LM1

 placa madre, una placa de con

fi

 anza

producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especi

fi

 caciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modi

fi

 cación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock    http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite

nuestra página web con el número de modelo especí

fi

 co de su placa.

 www.asrock.com/support/index.asp

1.1  Contenido de la caja

Placa base ASRock

E35LM1

(Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”)

Guía de instalación rápida de ASRock

E35LM1

CD de soporte de ASRock

E35LM1

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

ASRock le recuerda...

Para mejorar el rendimiento en Windows

®

7 / 7 64 bits / Vista

TM

/ Vista

TM

64 bits,  es recomendable establecer la opción del BIOS de la con

fi

 gura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la con

fi

 guración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Español

59

ASRock  E35LM1  Motherboard

Español

1.2 Especificación

 Plataforma

- Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”

 Procesador

- AMD Zacate E-240 APU

- Con soporte para tecnología Cool ‘n’ Quiet

TM

 de AMD

- UMI 2.5 GT/s

 Chipset

- AMD A50M Chipset

 Memoria

- 2 x DDR3 DIMM slots

- Apoya DDR3 1333(OC)/1066/800 non-ECC, memoria de

  un-buffered

- Máxima capacidad de la memoria del sistema: 8GB

  (vea

ATENCIÓN 1

)

Ranuras de

- 1 x ranura PCI Express 2.0 x16 (azul @ modo x4)

 Expansión

VGA OnBoard

- Tarjeta grá

fi

 ca integrada AMD Radeon HD 6310

- iGPU de clase DX11, Pixel Shader 5.0

- 512MB de Memoria máxima compartida (vea

ATENCIÓN 2

)

- Admite D-Sub con una resolución máxima de 2560x1600 a

  60 Hz

Audio

- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)

- Compatible con THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo

  energético

- Compatible con PXE

Entrada/Salida

I/O Panel

de Panel

- 1 x puerto de teclado/ratón PS/2

Trasero

- 1 x puerto VGA

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

  LED de VELOCIDAD)

- Conexión de audio: Altavoz trasero/Central/Bajos/Entrada de

  línea/Altavoz frontal/Micrófono (ver

ATENCIÓN 3

)

 SATA3

- 4 x conectores SATA3 de 6,0 Gb/s con funciones NCQ, AHCI

  y de “Hot Plug” (conexión en caliente)

Conectores

- 4 x conexiones SATA3, admiten una velocidad de

  transferencia de datos de hasta 6,0Gb/s

60

ASRock  E35LM1  Motherboard

- 1 x Base de conexiones del módulo de infrarrojos para el

  consumidor

- 1x En-tête de port COM

- Conector de ventilador de CPU / chasis

- 24-pin cabezal de alimentación ATX

- Conector de audio de panel frontal

- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)

 BIOS

- 32Mb AMI BIOS

- BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de DRAM, FCH, +1V, +1.8V Voltage

 CD de soport

- Controladores, utilidades, software de antivirus (versión de

  prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

  multimedia ASRock MAGIX - OEM

 Característica

 -

ASRock

Instant

Boot

 Única

- ASRock Instant Flash (vea

ATENCIÓN 4

)

- ASRock APP Charger (vea

ATENCIÓN 5

)

- ASRock SmartView (vea

ATENCIÓN 6

)

- ASRock XFast USB (vea

ATENCIÓN 7

)

- ASRock XFast LAN (vea

ATENCIÓN 8

)

- ASRock XFast RAM (vea

ATENCIÓN 9

)

- ASRock Crashless BIOS (vea

ATENCIÓN 10

)

- ASRock OMG (Online Management Guard)

  (vea

ATENCIÓN 11

)

- ASRock Internet Flash (vea

ATENCIÓN 12

)

- Ampli

fi

 cador Híbrido:

  - ASRock U-COP (vea

ATENCIÓN 13

)

  - Protección de Falla de Inicio (B.F.G..)

Monitor

- Sensibilidad a la temperatura del procesador

Hardware

- Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU

- Taquímetros de los ventiladores del procesador y del chasis

- Ventilador silencioso del procesador (ajuste automático de la

  velocidad del ventilador del chasis en función de la

  temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU y

  el chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

Español

61

ASRock  E35LM1  Motherboard

Español

OS

- En conformidad con

Microsoft

®

 Windows

®

 7 / 7 64 bits /

  Vista

TM

 / Vista

TM

 64 bits / XP / XP 64 bits (vea

ATENCIÓN 14

)

Certi

fi

 caciones

- FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

  alimentación que cumpla con la directiva ErP/EuP)

  (vea

ATENCIÓN 15

)

 * Para más información sobre los productos, por favor visite nuestro sitio web:

    http://www.asrock.com

 ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del

sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe

asumir los costos. No asumimos ninguna responsabilidad por los posibles daños

causados por el aumento de la velocidad del reloj.

ATENCIÓN !

1.  Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

®

7 / Vista

TM

 / XP. Para equipos con Windows

®

 OS con CPU de 64-bit, no

existe dicha limitación.

2.  El tamaño de la memoria compartido máximo es de

fi

 nido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site

de AMD para la información más última.

3.  Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

4.  ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como MS-

DOS o Windows

®

. Gracias a esta utilidad, sólo necesitará pulsar <F6>

durante la fase POST o pulsar <F2> para acceder al menú de con

fi

 gu-

ración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herra-

mienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad

fl

 ash USB, unidad de disco

fl

 exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco

fl

 exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad

fl

 ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

62

ASRock  E35LM1  Motherboard

Español

5.  Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes. Sitio web de ASRock: http://www.

asrock.com/Feature/AppCharger/index.asp

6.  SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

de su sistema operativo es Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

7.  ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del

dispositivo.

8.  ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede con

fi

 gurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

ducir la latencia en los mismos. Gestionar el trá

fi

 co: Puede ver vídeo en

alta de

fi

 nición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

fi

 riendo actualmente.

9.  Utiliza completamente el espacio de memoria que no se puede utilizar

con procesadores de 32 bits en sistemas operativos Windows

®

. ASRock

XFast RAM acorta el tiempo de carga de los sitios Web visitados con

anterioridad, lo que permite navegar por Internet mucho más rápido que

nunca. Además, también aumenta la velocidad de Adobe Photoshop 5

veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia

de acceso a las unidades de estado sólido (SSD) o las unidades de disco

duro (HDD), lo que prolonga el período de vida útil de las mismas.

10.  ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock

63

ASRock  E35LM1  Motherboard

Español

Crashless BIOS finalizará de manera automática el proceso de actu-

alización una vez se restablezca en suministro de energía. Tome en

cuenta que los archivos del BIOS deben colocarse en el directorio raíz

de su disco USB. Sólo los puertos USB 2.0 soportan esta función.

11.  Los administradores pueden establecer cortes de acceso a Internet o

acceso restringido a Internet en horarios especi

fi

 cados mediante OMG.

Puede elegir entre las opciones [Diariamente], [Día de la semana] o [En-

tre semana y Fines de semana] y, a continuación, programar las horas

de inicio y

fi

 nalización del acceso a Internet concedido a otros usuarios.

Para impedir que los usuarios no eviten OMG, se necesitan cuentas de

invitado sin permiso para modi

fi

 car la fecha y hora del sistema.

12.  Internet Flash busca actualizaciones de

fi

 rmware de UEFI disponibles

en nuestro servidores. En otras palabras, el sistema puede detectar

automáticamente la última versión de UEFI existente en nuestros servi-

dores y copiarla sin entrar en el sistema operativo Widows. Para poder

habilitar esta función, debe trabajar en un equipo con

fi

 gurado con DHCP.

13.  Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

14.  ASRock XFast RAM no se admite en Microsoft

®

 Windows

®

 XP / XP 64

bits.

15.  EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se

re-

quieren una placa base y una fuente de alimentación que cumplan con la

directiva EuP. Según las directrices de Intel, una fuente de alimentación

que cumpla con la directiva EuP debe satisfacer el estándar, es decir,

la e

fi

 ciencia de energía de 5v en modo de espera debería ser mayor

del 50% con un consumo de corriente de 100mA. Para seleccionar una

fuente de alimentación que cumpla la directiva EuP, le recomendamos

que consulte con el fabricante de la fuente de alimentación para obtener

más detalles.

64

ASRock  E35LM1  Motherboard

1.3

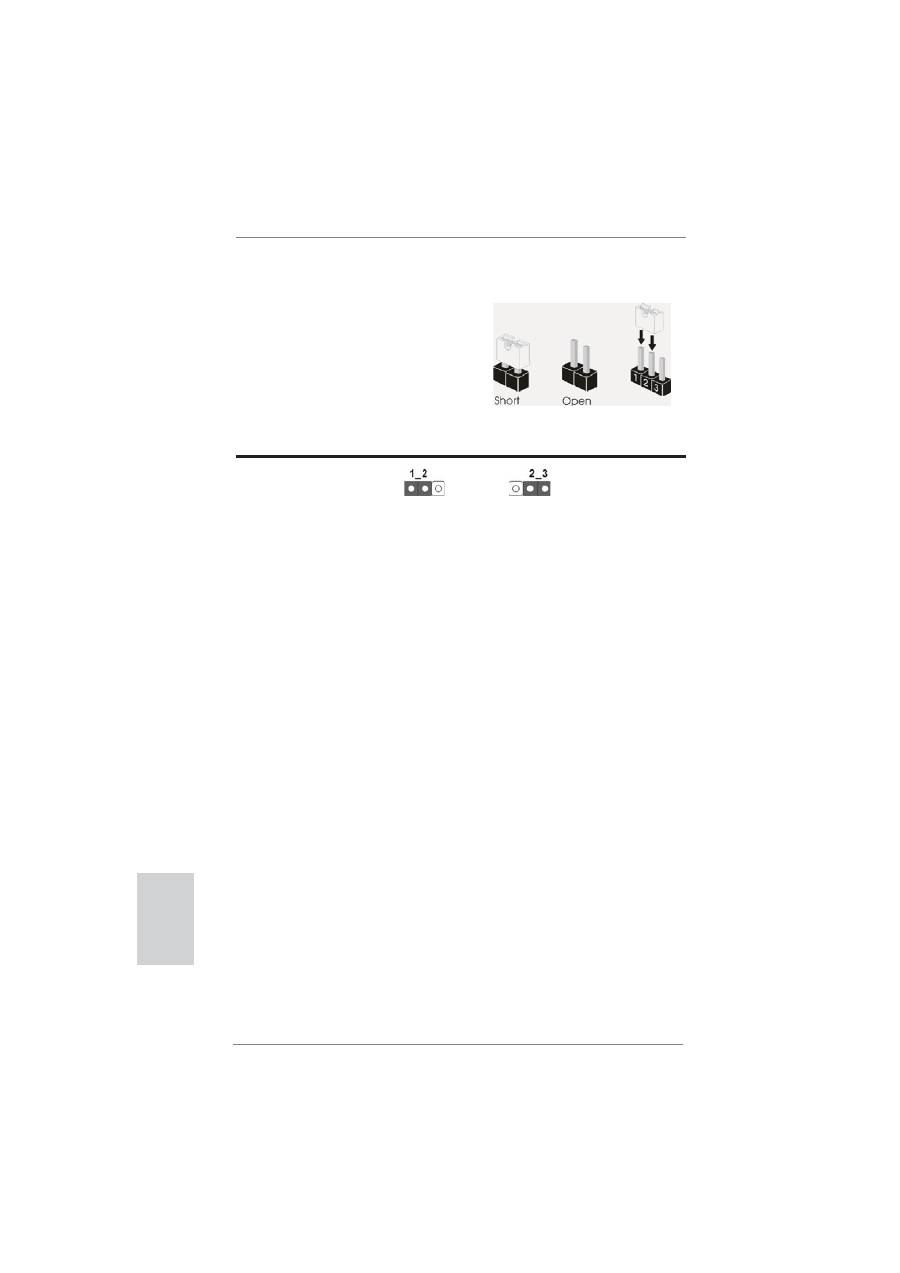

Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  No. 6)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

Español

65

ASRock  E35LM1  Motherboard

Español

1.4

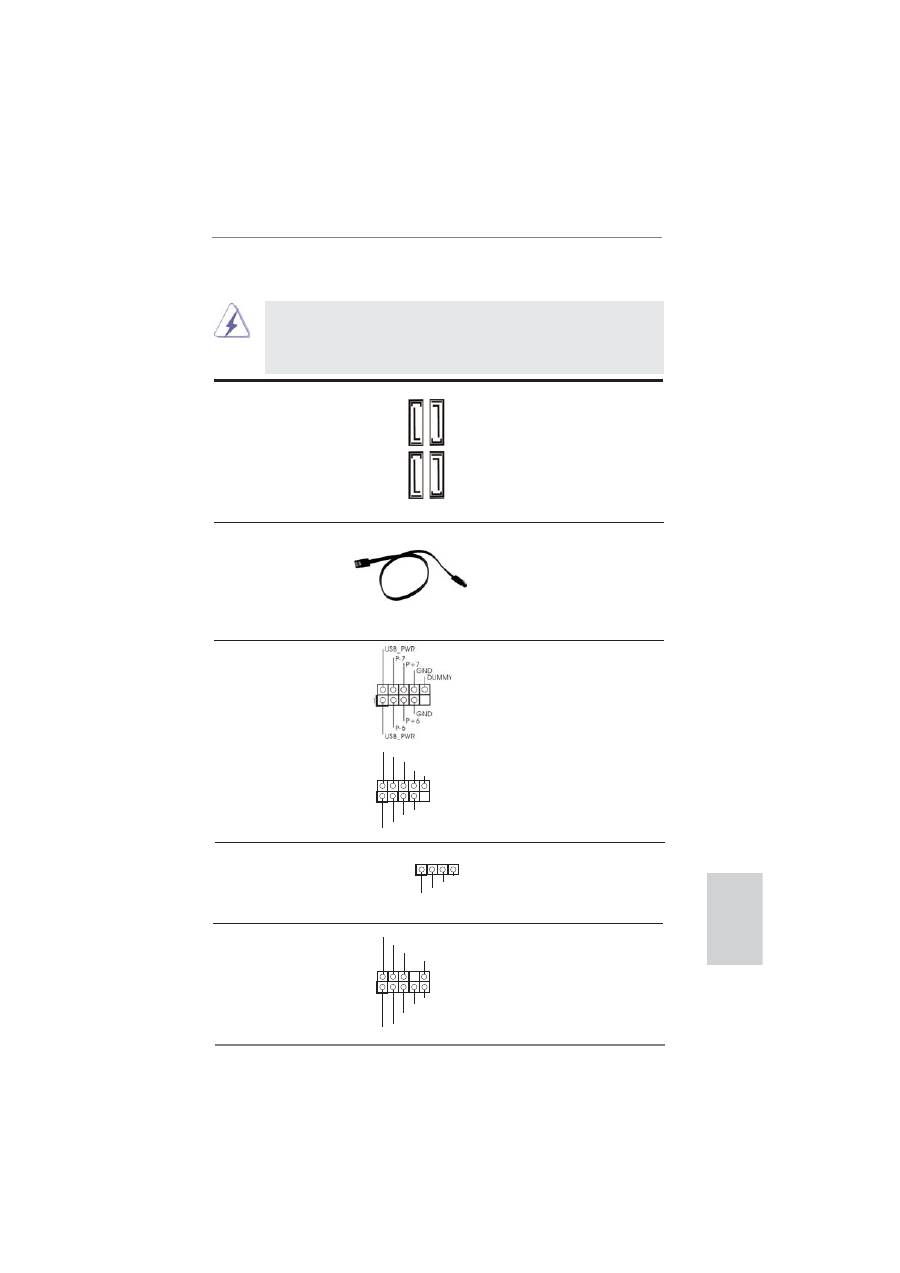

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA3

Estas cuatro conexiones de

(SATA3_1: vea  p.2,  N. 12)

serie ATA3 (SATA3) admiten

(SATA3_2: vea  p.2,  N. 10)

cables SATA para dispositivos

(SATA3_3: vea  p.2,  N. 11)

de almacenamiento internos. La

(SATA3_4: vea  p.2,  N. 9)

interfaz SATAII / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

en esta placa base.

SA

TA3_4

SA

TA3_2

SA

TA3_3

SA

TA3_1

Cabezal USB 2.0

Además de cuatro puertos

(9-pin  USB6_7)

USB 2.0 predeterminados en el

(vea  p.2,  N. 19)

panel de E/S, hay dos bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

(9-pin  USB8_9)

admite dos puertos USB 2.0.

(vea  p.2,  N. 18)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 20)

conveniente de apparatos de

 Audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

ATX+5VSB

IRTX

GND

IRRX

Base de conexiones del módulo de

Esta base de conexiones se

infrarrojos para el consumidor

puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea  p.2,  N. 17)

66

ASRock  E35LM1  Motherboard

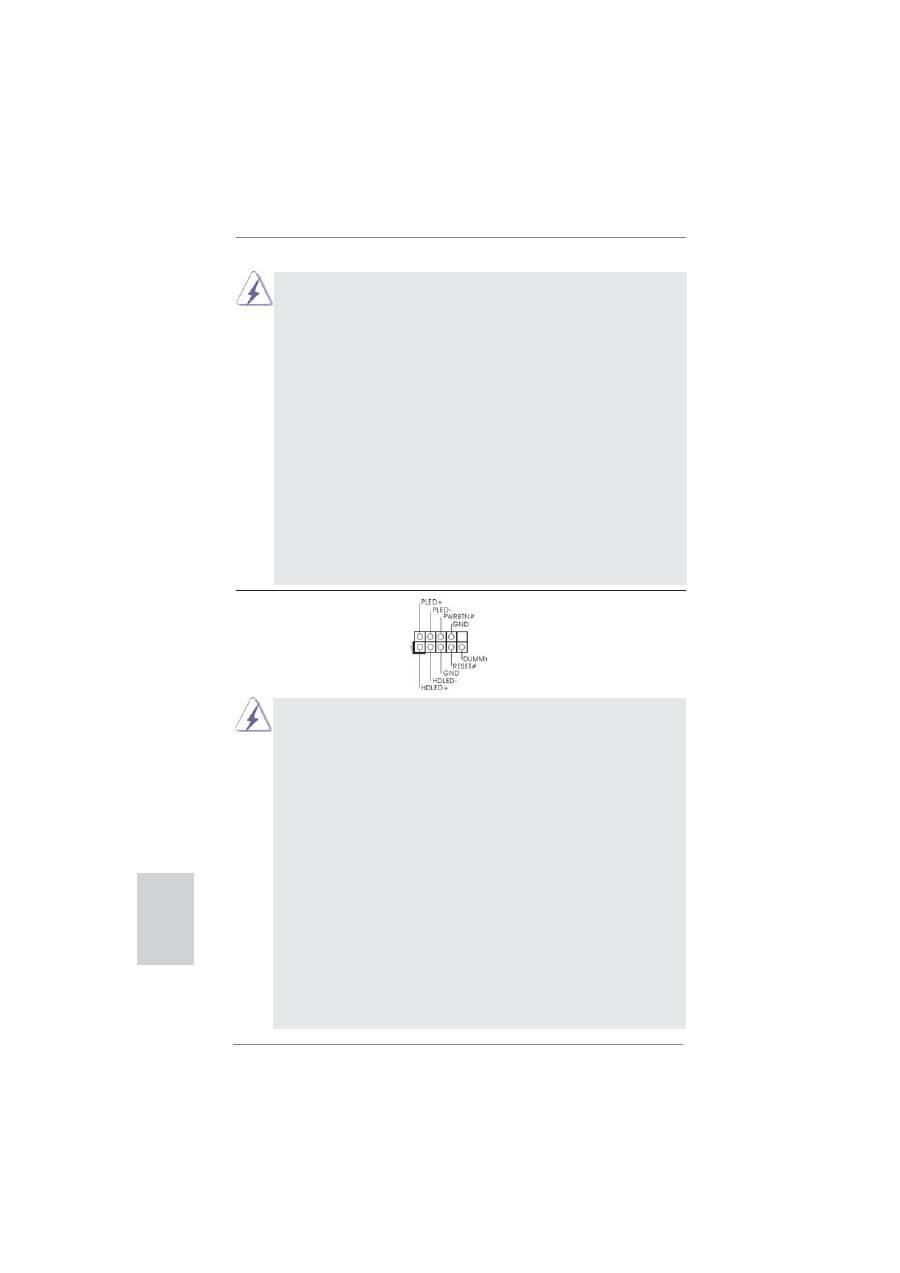

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 8)

sistema.

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero

    el cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

        necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 XP / XP 64-bit:

    Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

    A continuación, haga clic en “FrontMic” (Micrófono frontal).

    En sistemas operativos Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

Español

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

67

ASRock  E35LM1  Motherboard

Español

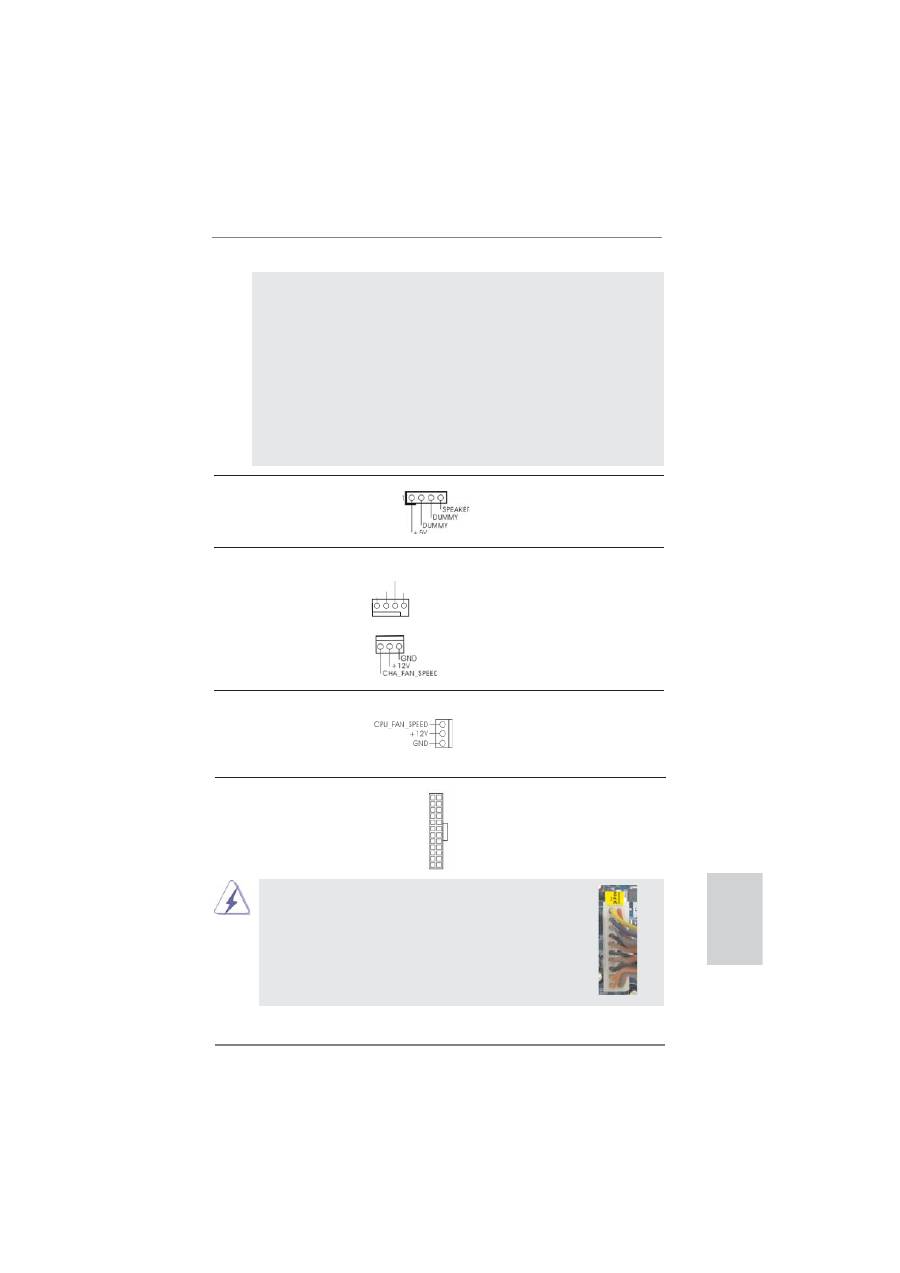

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 13)

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Conectores de ventilador de chasis

(4-pin CHA_FAN1)

(vea  p.2,  N. 2)

(3-pin CHA_FAN2)

(vea  p.2,  N. 14)

Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

masa.

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(3-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 1)

con el conector de tierra.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 7)

12

 1

24

13

12

 1

24

13

68

ASRock  E35LM1  Motherboard

Español

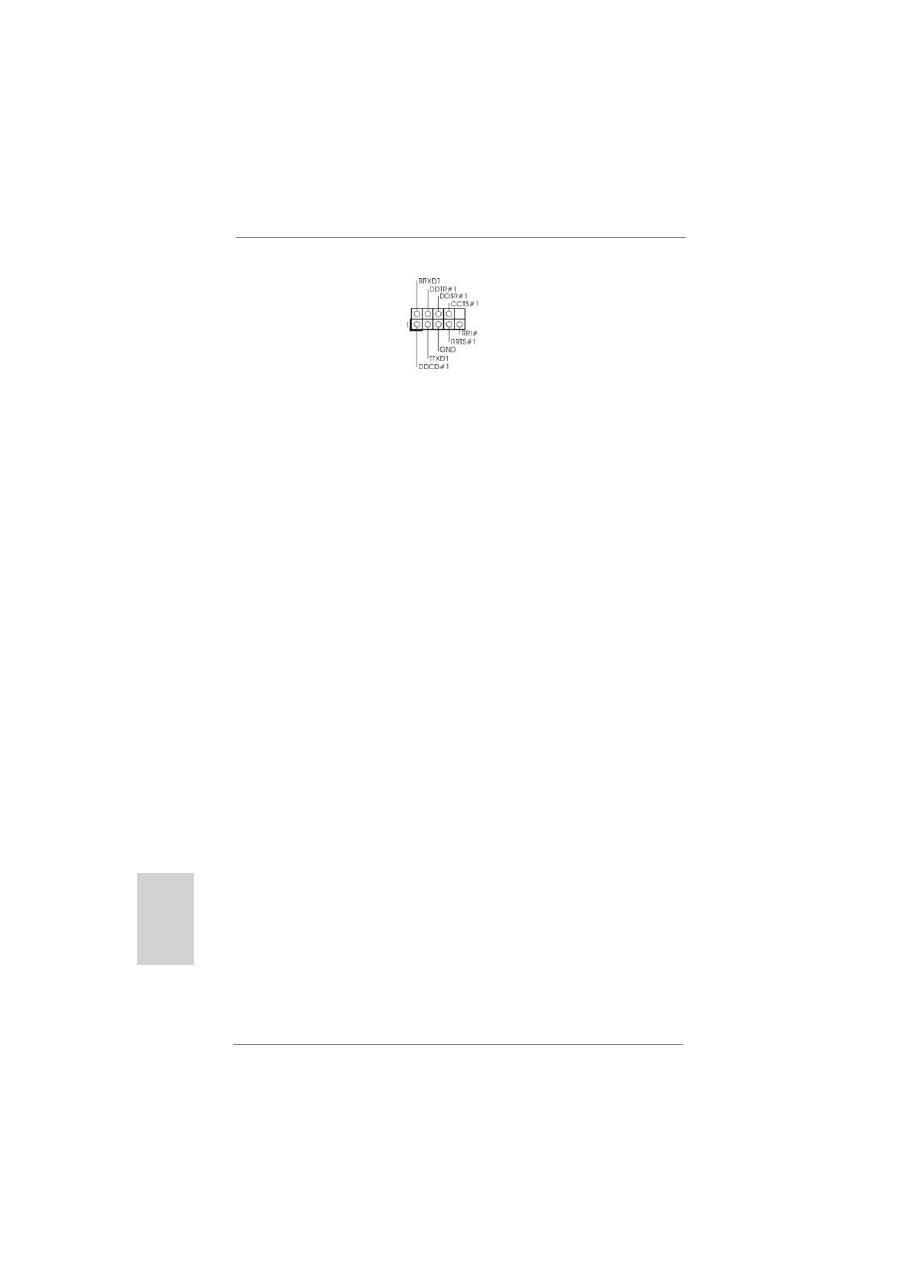

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 21)

módulo de puerto COM.
