ASRock 990fx extreme9: 1. Introducción

1. Introducción

Gracias por su compra de 990FX Extreme9 placa madre, una placa de conanza

producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite

nuestra página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base 990FX Extreme9 (Factor forma ATX)

Guía de instalación rápida de 990FX Extreme9

CD de soporte de 990FX Extreme9

Una tarjeta ASRock SLI_Bridge_2S

Una tarjeta SLI-2S1S Bridge de 3 direcciones de ASRock

Seises cables de datos Serial ATA (SATA) (Opcional)

Dos cables de alimentación HDD Serial ATA (SATA) (Opcional)

Una protección I/O

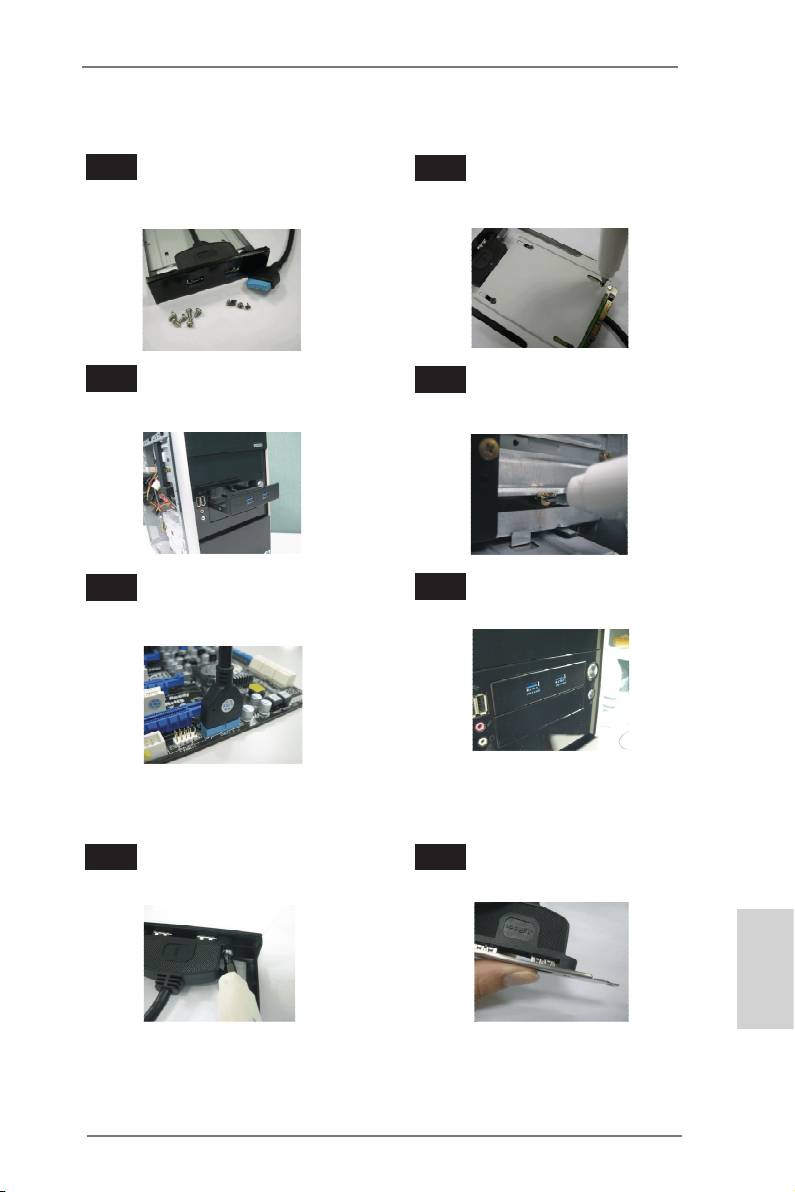

Una panel frontal USB 3.0 con rack para discos duros/unidades de estado sólido

(SSD) de 2,5”

Cuatro de disco duro tornillos

Seises chasis tornillos

Español

Una Soporte USB 3.0 posterior

ASRock le recuerda...

®

Para mejorar el rendimiento en Windows

8 / 8 64 bits / 7 / 7 64 bits / Vis-

TM

TM

ta

/ Vista

64 bits, es recomendable establecer la opción del BIOS de

la conguración de almacenamiento en el modo AHCI. Para obtener de-

talles sobre la conguración del BIOS, consulte el “Manual del usuario”

que se encuentra en nuestro CD de soporte.

80

ASRock 990FX Extreme9 Motherboard

1.2 Especicación

Plataforma - Factor forma ATX

- Diseño de condensadores de oro de calidad superior

(condensadores de polímero conductor de alta calidad de

fabricación 100% japonesa)

- Tapa de ltros múltiples (MFC) (ltra ruidos distintos

mediante 3 condensadores distintos: tapa sólida DIP,

POSCAP y MLCC)

Procesador - Compatibilidad con procesadores con conector AM3+

- Compatibilidad con procesadores con conector AM3:

TM

procesador AMD Phenom

II X6 / X4 / X3 / X2 (excepto 920

/ 940) / Athlon II X4 / X3 / X2 / Sempron

- Compatible con CPU de ocho núcleo

- Con soporte UCC (Unlock CPU Core)

- Diseño de alimentación digital

- Avanzado diseño de fases de potencia 12 + 2

- Pila dual MOSFET (DSM)

- Compatible con CPU de hasta 140W

TM

- Con soporte para tecnología Cool ‘n’ Quiet

de AMD

- FSB 2600 MHz (5.2 GT/s)

- Admite tecnología de aumento de velocidad liberada

- Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0)

Chipset - North Bridge: AMD 990FX

- South Bridge: AMD SB950

Memoria - Soporte de Tecnología de Memoria de Doble Canal

- 4 x DDR3 DIMM slots

- Apoya DDR3 2450(OC)/2100(OC)/1600/1333/1066

non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 64GB

®

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

- Compatible con AMD Memory Prole (AMP)

Ranuras de - 4 x ranuras PCI Express 2.0 x16 (PCIE1: modo x16; PCIE3:

Expansión modo x4; PCIE4/PCIE5: único a x16 (PCIE4) / x8 (PCIE5) o

dual en modo x8/x8)

- 1 x ranura PCI Express 2.0 x1

- 1 x ranuras PCI

TM

TM

TM

Español

- Soporta AMD

Quad CrossFireX

, 3-Way CrossFireX

y

TM

CrossFireX

®

TM

TM

TM

- Compatible con NVIDIA

Quad SLI

, 3-Way SLI

y SLI

Audio - 7.1 CH HD Audio con Protección de Contenido

81

ASRock 990FX Extreme9 Motherboard

(Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

®

- Intel

82583V

- Soporta Wake-On-LAN

- Admite PXE

Entrada/Salida I/O Panel

de Panel - 1 x puerto de ratón PS/2

Trasero - 1 x puerto de teclado PS/2

- 1 x puerto de salida coaxial SPDIF

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 4 x puertos USB 3.0 predeterminados

- 2 x conectores eSATA3

- 2 x puertos LAN RJ-45 con LED (LED de ACCIÓN/

ENLACE y LED de VELOCIDAD)

- 1 x puerto IEEE 1394

- 1 x conmutador de borrado de memoria CMOS

- Conexión de audio: Altavoz lateral / Altavoz trasero /

Central/Bajos / Entrada de línea / Altavoz frontal /

Micrófono

SATA3 - 6 x conectores AMD SB950 SATA3 de 6,0 Gb/s con

funciones RAID (RAID 0, RAID 1, RAID 0+1, JBOD y

RAID 5), NCQ, AHCI y de “conexión en caliente”

- 2 x conectores ASMedia ASM1061 SATA3 de 6,0 Gb/s con

funciones NCQ, AHCI y de “conexión en caliente”

USB 3.0 - 4 x puertos USB 3.0 traseros de Etron EJ188H,

compatible con USB 1.1/2.0/3.0 de hasta 5 GB/s

- 2 x cabecera USB 3.0 delantera (compatible con 4 puertos

USB 3.0) de Etron EJ188H, compatible con USB 1.1/

2.0/3.0 de hasta 5 GB/s

Conectores - 8 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x Cabezal de Módulo Infrarrojos

Español

- 1 x Base de conexiones del módulo de infrarrojos para el

consumidor

- 1 x En-tête de port COM

- 1 x cabecera IEEE 1394

- 1 x cabecera de indicador LED de encendido

- 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)

82

ASRock 990FX Extreme9 Motherboard

- 3 x Conector de ventilador de chasis (1 x 4-pin, 2 x 3-pin)

- 1 x Conector de ventilador de alimentacion (3-pin)

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power (Conector de

alimentación de alta densidad)

- Conector de audio de panel frontal

- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0

adicionales)

- 2 x Cabezal USB 3.0 (admite 4 puertos USB 3.0

adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

- 1 x conmutador de encendido con indicador LED

- 1 x conmutador de reinicio con indicador LED

BIOS - 32Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free setup”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU, VCCM, NB, SB Voltage

CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión

de prueba), Prueba de CyberLink MediaEspresso 6.5,

Google Chrome Browser y Toolbar

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU

/chasis/alimentacion

- Ventilador silencioso para CPU/chasis

- Control de ajuste de la velocidad del ventilador de la CPU

/chasis/alimentacion

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

8 / 8 64 bits / 7 /

TM

TM

7 64 bits / Vista

/ Vista

64 bits / XP / XP 64 bits

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente

de alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

Español

83

ASRock 990FX Extreme9 Motherboard

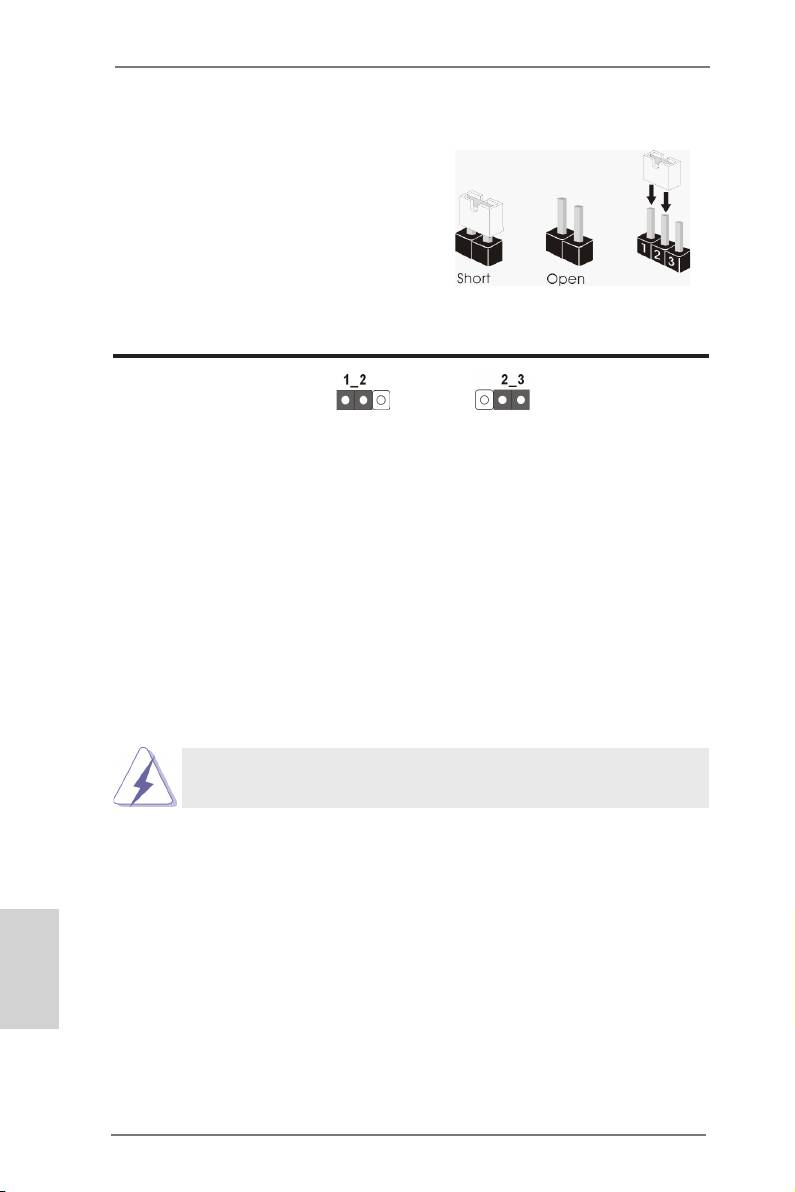

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.2, No. 29)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

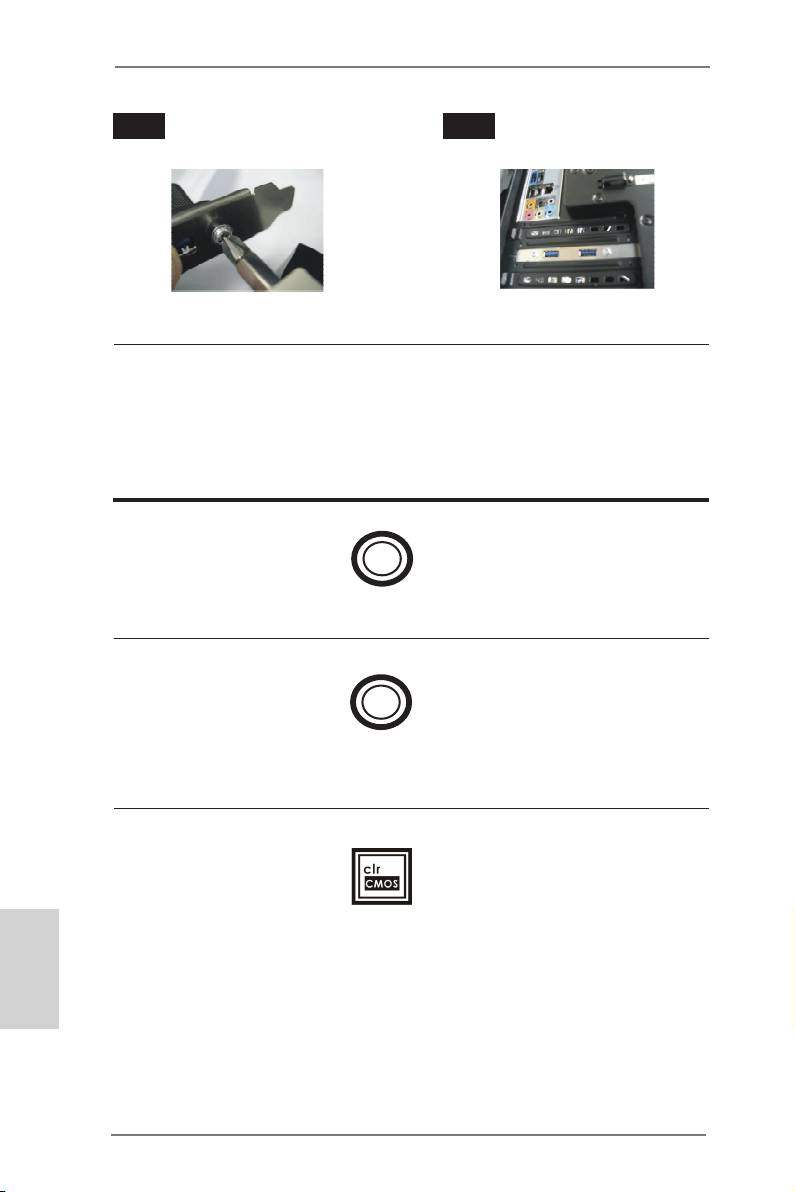

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

84

ASRock 990FX Extreme9 Motherboard

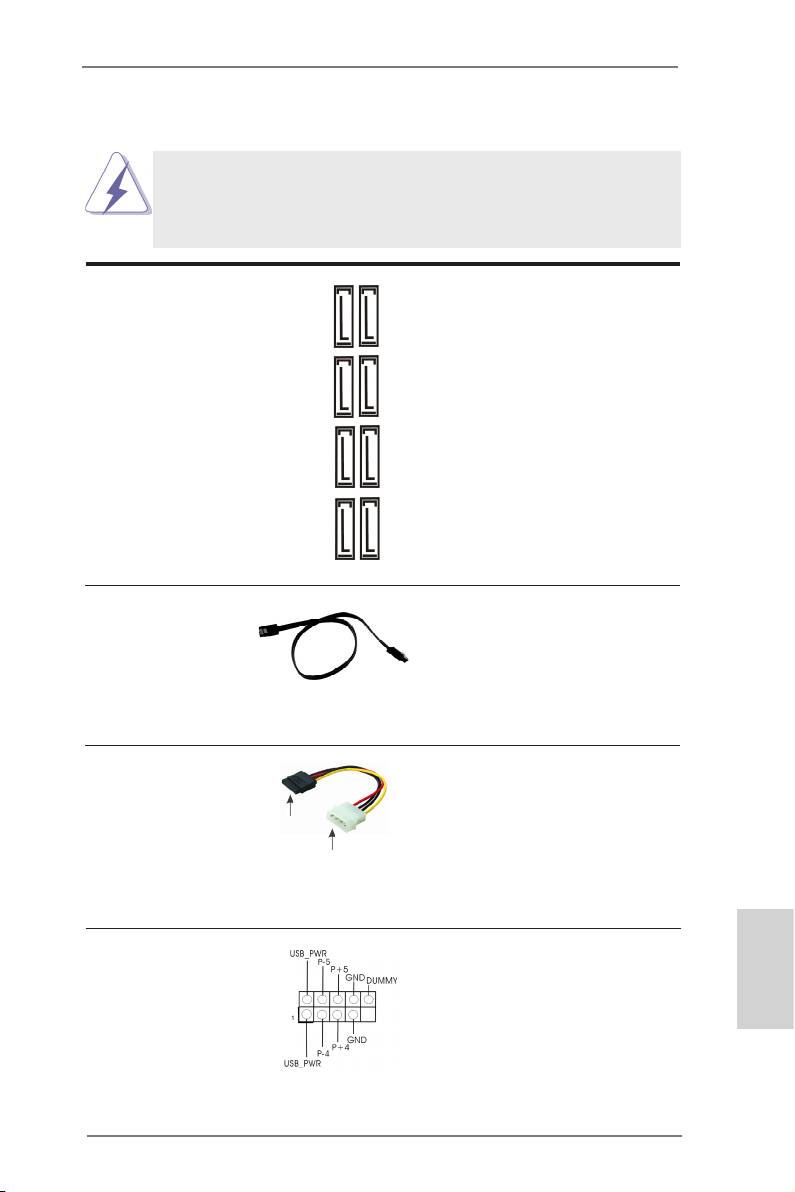

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA3 Estas ocho conexiones de

(SATA3_1_2: vea p.2, N. 18)

serie ATA3 (SATA3) admiten

(SATA3_3_4: vea p.2, N. 17)

cables SATA para dispositivos

(SATA3_5_6: vea p.2, N. 16)

de almacenamiento internos. La

(SATA3_A1_A2: vea p.2, N. 15)

interfaz SATA3 actual permite

una velocidad de transferencia

de 6.0 Gb/s.

SATA3_1 SATA3_3 SATA3_5 SATA3_A1

SATA3_2 SATA3_4 SATA3_6 SATA3_A2

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA3 o el conectador de

SATA3 en esta placa base.

Cable de alimentación Conecte el extremo negro del

de serie ATA (SATA) cable de SATA al conector de

(Opcional)

energía de la unidad. A

Connettere all’ailmentazione

continuación, conecte el

dei dischi SATA

Connettere al gruppo

extremo blanco del cable de

di alimentazione

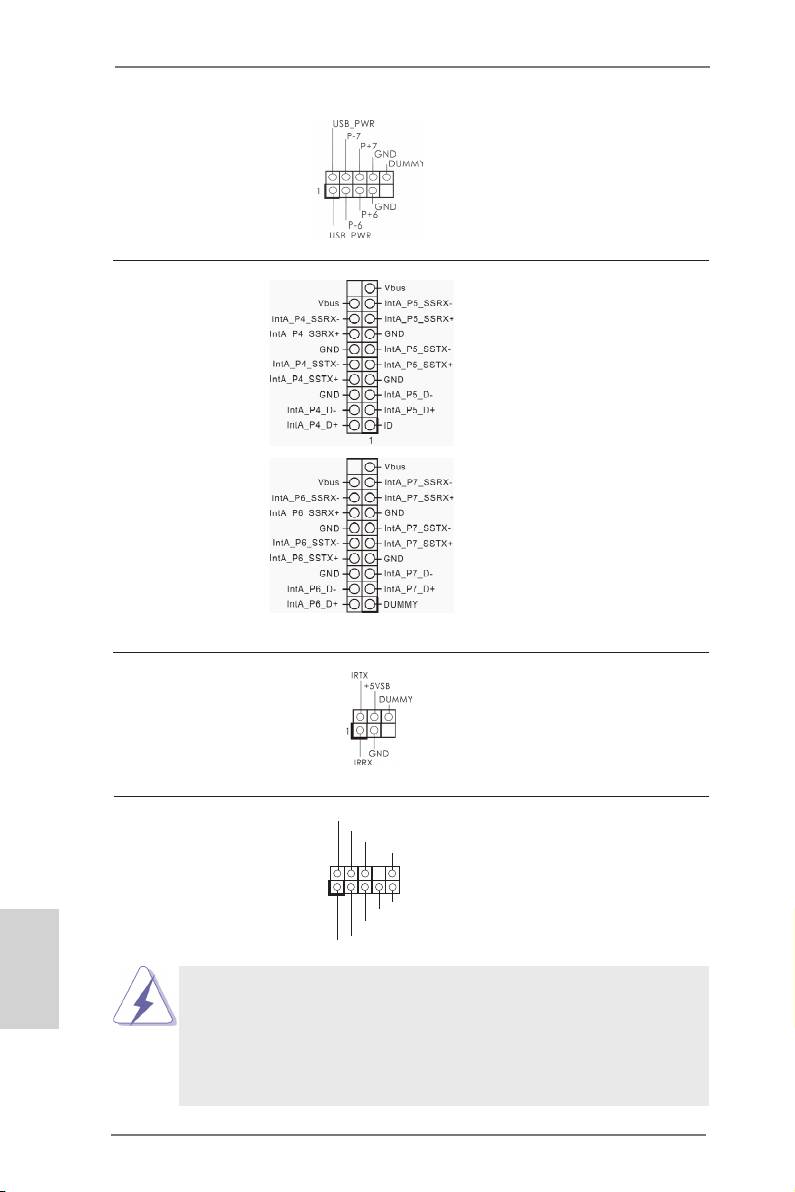

Cabezal USB 2.0 Además de cuatro puertos

(9-pin USB4_5)

USB 2.0 predeterminados en el

(vea p.2, N. 26)

panel de E/S, hay dos bases

Español

de conexiones USB 2.0 en

esta placa base. Cada una

de estas bases de conexiones

admite dos puertos USB 2.0.

85

ASRock 990FX Extreme9 Motherboard

(9-pin USB6_7)

(vea p.2, N. 25)

Cabezal USB 3.0 Además de cuatro puertos 3.0

(19-pin USB3_4_5)

predeterminados situados en el

(vea p.2, N. 12)

panel E/S, hay dos bases

de conexiones USB 3.0 en

esta placa base. Cada una de

estas bases de conexiones

admite dos puertos USB 3.0.

(19-pin USB3_6_7)

(vea p.2, N. 11)

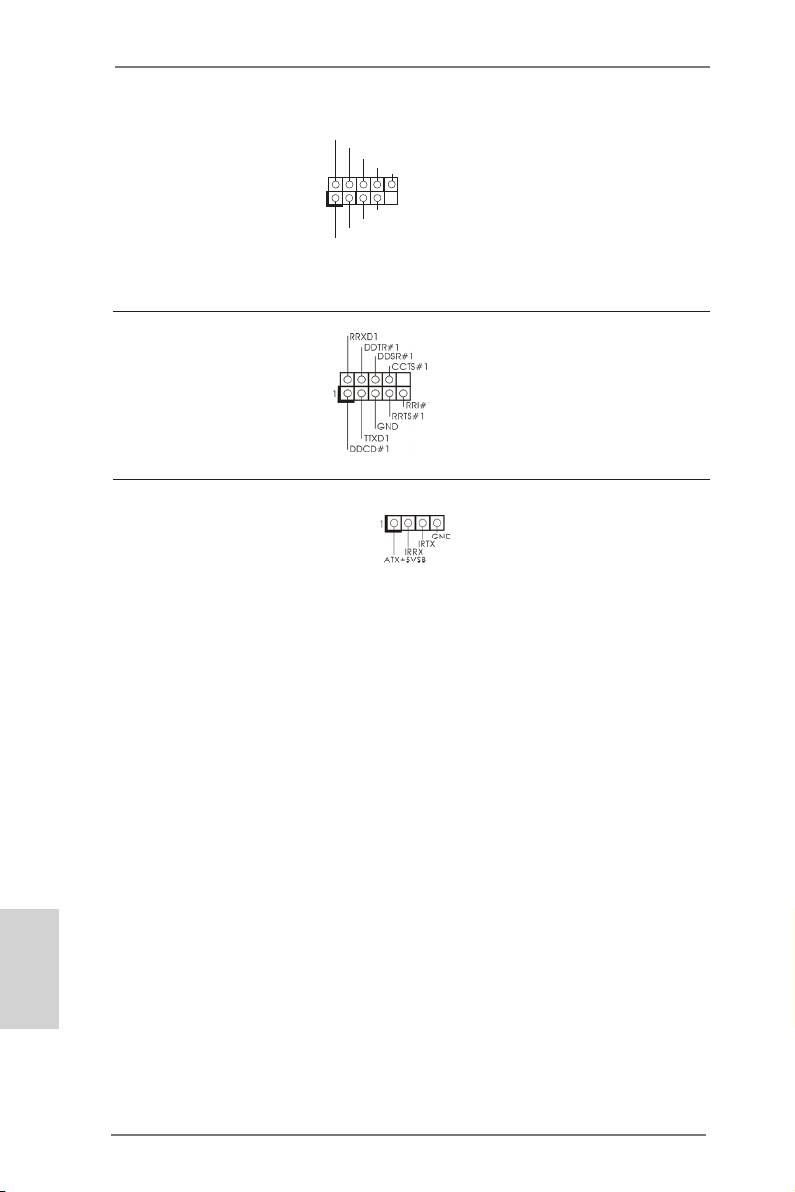

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea p.2, N. 32)

transmisión y recepción

wireless opcional.

Conector de audio de Este es una interface para

GND

P RESENCE#

panel frontal cable de audio de panel frontal

M IC_RET

OUT_RET

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.2, N. 34)

conveniente de apparatos de

1

O UT2_L

Audio.

J _SENSE

Español

O UT2_R

M IC2_R

M IC2_L

1. El Audio de Alta Denición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

86

ASRock 990FX Extreme9 Motherboard

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

®

TM

TM

En sistemas operativos Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

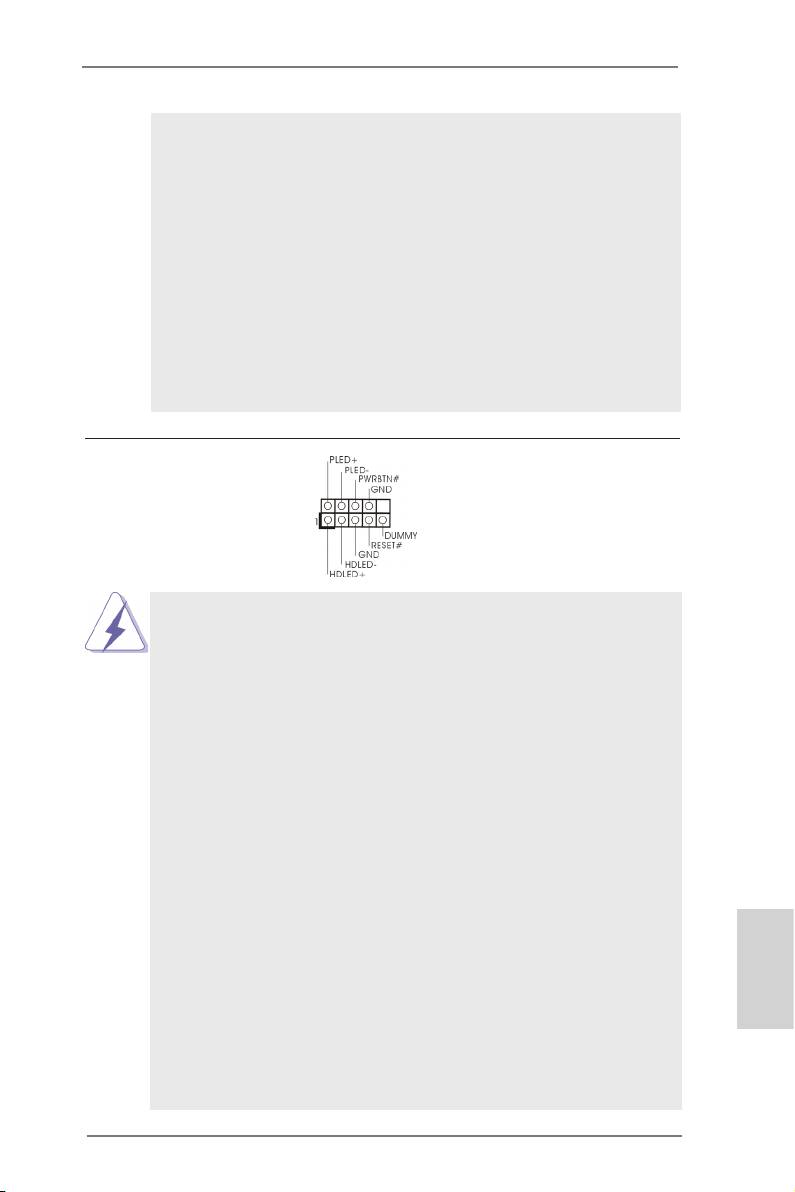

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 28)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

Español

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

87

ASRock 990FX Extreme9 Motherboard

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

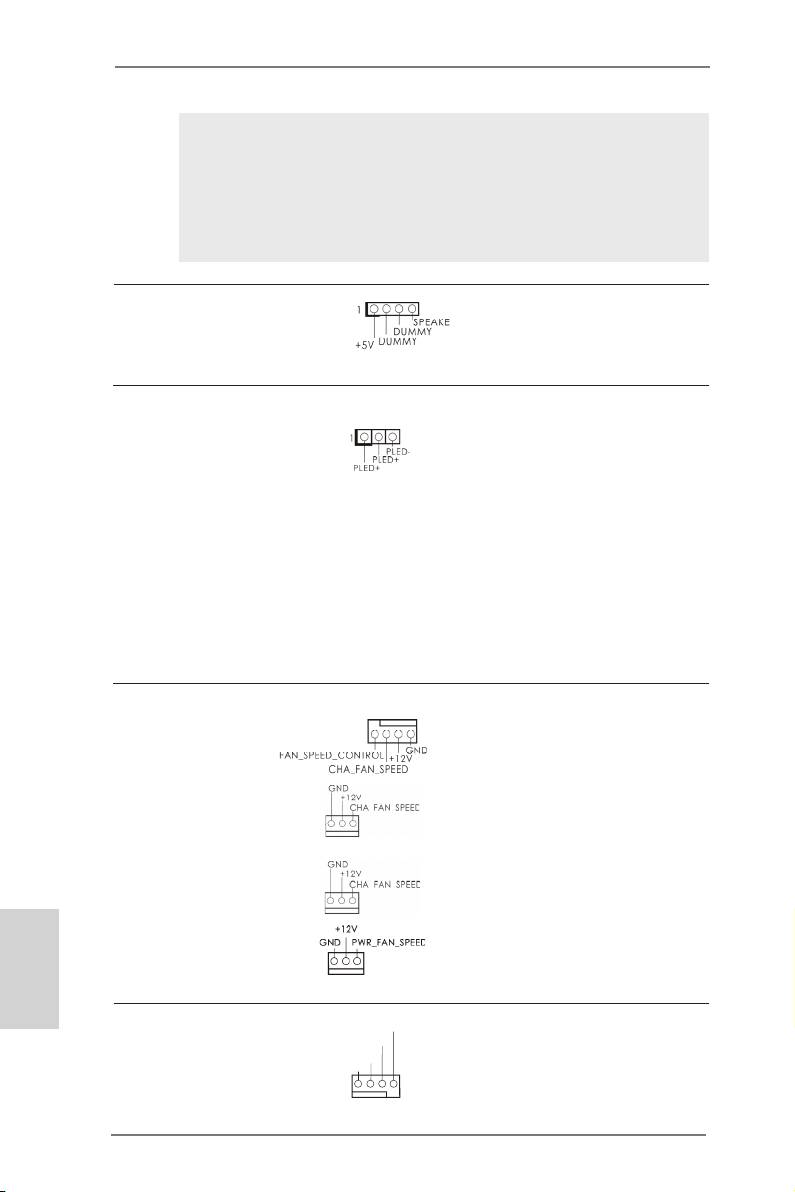

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

(vea p.2, N. 19)

Cabecera de indicador LED de encendido Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea p.2, N. 30)

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis

Por favor, conecte los cables

y alimentación

del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.2, N. 20)

el cable negro con la patilla de

masa. La velocidad del venti-

(3-pin CHA_FAN2)

lador CHA_FAN1/2/3 se puede

(vea p.2, N. 6)

controlar mediante UEFI o

(3-pin CHA_FAN3)

AXTU.

(vea p.2, N. 24)

Español

(3-pin PWR_FAN1)

(vea p.2, N. 9)

Conector del ventilador Conecte el cable del ventilador

FAN_S PEED_CONTROL

CPU_FAN_SPEED

de la CPU de la CPU a este conector y

+ 12V

(4-pin CPU_FAN1)

GND

haga coincidir el cable negro

(vea p.2, N. 4)

con el conector de tierra.

1 2 3 4

88

ASRock 990FX Extreme9 Motherboard

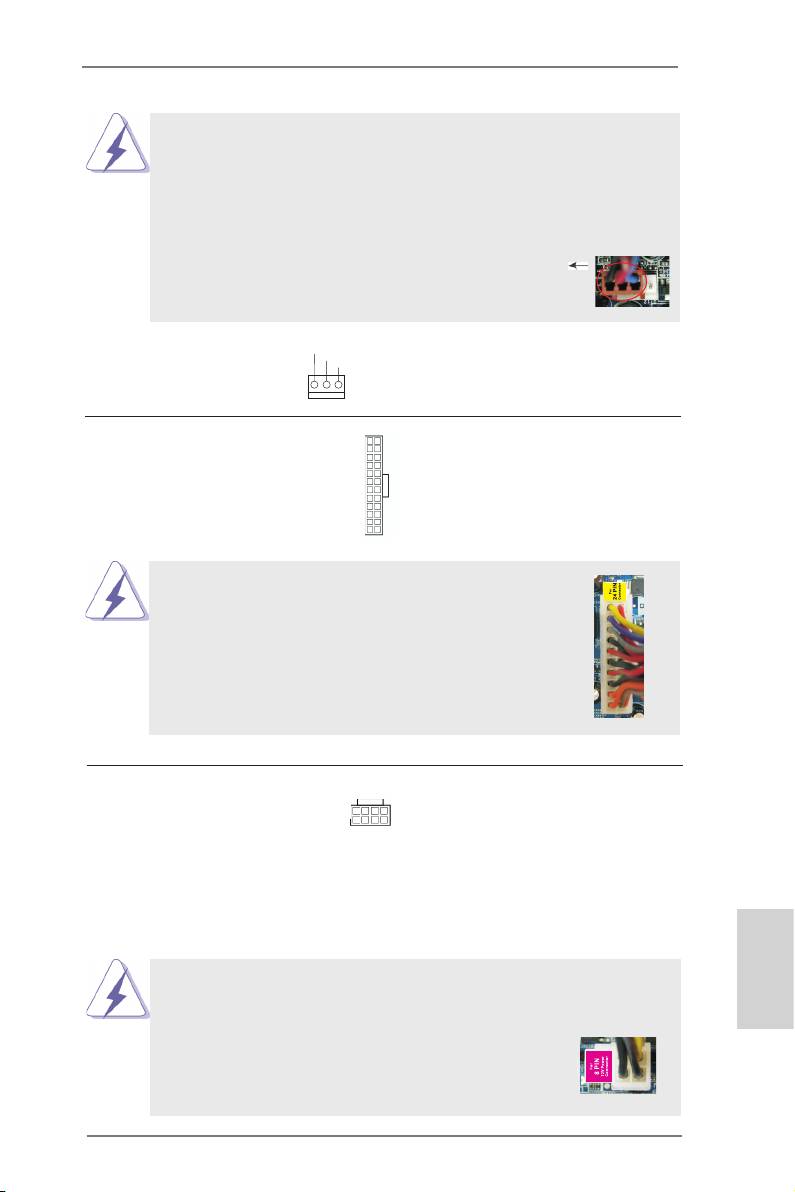

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

(3-pin CPU_FAN2)

GND

+ 12V

(vea p.2, N. 5)

CPU_FAN_SPEED

Cabezal de alimentación ATX Conecte la fuente de

12

24

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 10)

1

13

A pesar de que esta placa base incluye in conector

12

24

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

1

13

Instalación de una Fuente de Alimentación ATX de 20 Pins

Conector de ATX 12V power Tenga en cuenta que es

8 5

(8-pin ATX12V1)

necesario conectar este

(vea p.2, N. 1)

4 1

conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

suciente electricidad. De lo

contrario no se podrá encender.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

Español

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

8 5

Instalación de Fuente de Energía de 4-Pin ATX 12V

4 1

89

ASRock 990FX Extreme9 Motherboard
