ASRock 990fx extreme9: 1. Introdução

1.3 Conguração dos Jumpers

A ilustração mostra como os jumpers são

congurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper Conguração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2, No. 29)

Conguração-padrão Limpar o CMOS

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da conguração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da conguração do sistema. Para

limpar e recongurar os parámetros do sistema a conguração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

O Interruptor para limpar o CMOS tem a mesma função do Jumper

para limpar o CMOS.

Português

112

ASRock 990FX Extreme9 Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Conectores ATA3 Serial Estes sete conectores Serial

(SATA3_1_2: veja a folha 2, No. 18)

ATA (SATA3) suportam

(SATA3_3_4: veja a folha 2, No. 17)

unidades de disco rígido SATA

(SATA3_5_6: veja a folha 2, No. 16)

ou SATA3 como dispositivos de

(SATA3_A1_A2: veja a folha 2, No. 15)

armazenamento internos. A

atual interface SATA3 permite

uma taxa de transferência de

dados de até 6.0 Gb/s.

SATA3_1 SATA3_3 SATA3_5 SATA3_A1

SATA3_2 SATA3_4 SATA3_6 SATA3_A2

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA3 quanto o conector

SATA3 na placa mãe.

Cabo de Alimentação Conecte a saída de cor preta

ATA (SATA) do cabo de alimentação SATA

(opcional)

ao conector de alimentaçãoem

Ligue no conector de

cada acionador. Emseguida,

alimentação SATA HDD

conecte a saídabranca do cabo

Conecte a fonte

de alimentaçãoSATA ao

conector dealimentação da

fonte.

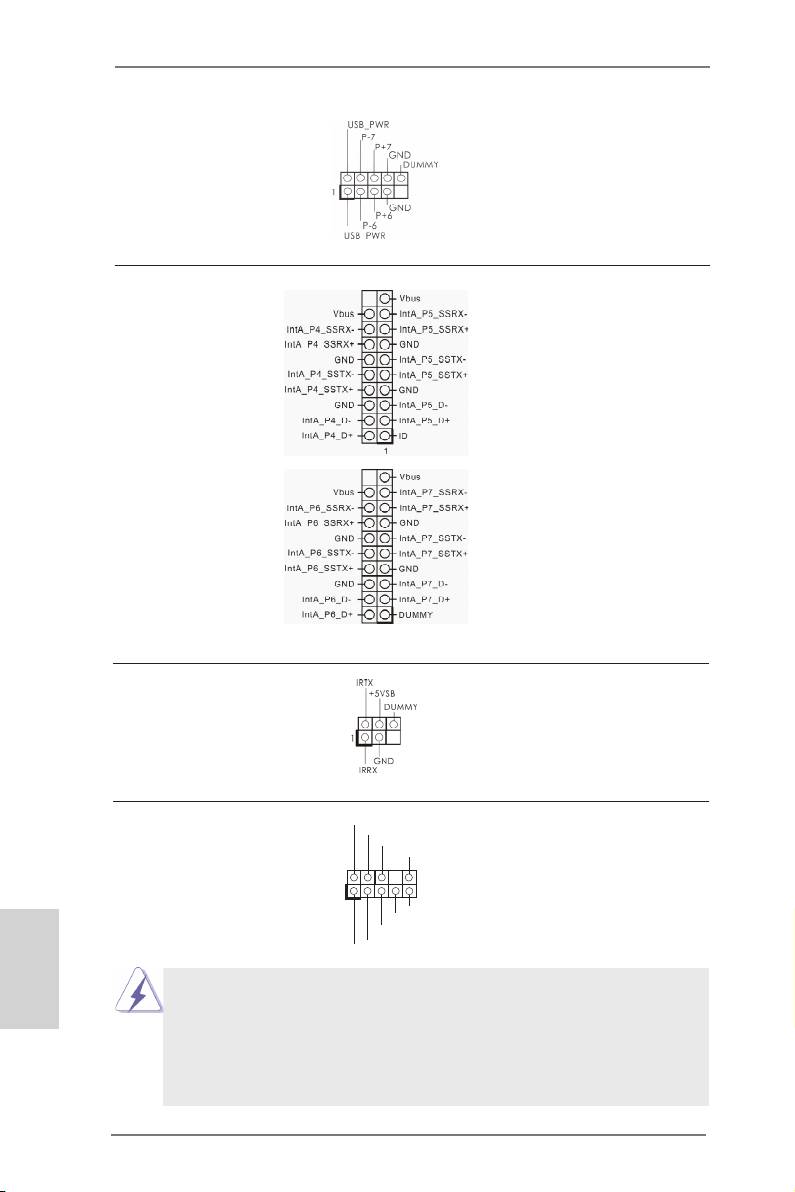

Cabezal USB 2.0 Além das quatro portas USB 2.0

(USB4_5 de 9 pinos)

por defeito no painel de

Português

(veja a folha 2, No. 26)

entrada/saída, há dois ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

suportar dois portas USB 2.0.

113

ASRock 990FX Extreme9 Motherboard

(USB6_7 de 9 pinos)

(veja a folha 2, No. 25)

Cabezal USB 3.0 Além das quatro portas USB 3.0

(USB3_4_5 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 12)

entrada/saída, há dois ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

(USB3_6_7 de 19 pinos)

(veja a folha 2, No. 11)

Conector do módulo Este conector suporta um

de infravermelho módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 32)

o, opcional.

Conector Áudio do painel Esta é uma interface para o

GND

P RESENCE#

frontal cabo de áudio no painel frontal,

M IC_RET

OUT_RET

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 34)

controle convenientes dos

1

O UT2_L

Português

dispositivos de áudio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Áudio de elevada denição que suporta a sensibilidade da tomada,

mas o o do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a gura abaixo mostra:

114

ASRock 990FX Extreme9 Motherboard

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal.

®

Para os Sistemas Operativos Windows

XP / XP 64 bits:

Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

em “Microfone frontal”.

®

Para os Sistemas Operativos Windows

8 / 8 64-bit / 7 / 7 64-bit /

TM

TM

Vista

/ Vista

64-bit:

Aceda ao separador “Microfone frontal” no painel de Controlo

Realtek. Ajuste o “Volume de gravação”.

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 28)

sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED cará acesso quando o sistema estiver em funcionamento. O LED

cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

Português

LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

115

ASRock 990FX Extreme9 Motherboard

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certique-se que os os e os pinos têm

uma correspondência exacta.

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 19)

Conector do LED de alimentação Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

(veja a folha 2, No. 30)

indicar o estado de alimentação

do sistema. O LED cará

acesso quando o sistema

estiver em funcionamento. O

LED ca intermitente no estado

S1. O LED ca desligado

nos estados S3/S4 ou no

estado S5 (desligado).

Conector do ventilador do chassis/energia Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

(veja a folha 2, No. 20)

preto com o pino de aterramen

to.

(CHA_FAN2 de 3 pinos)

(veja a folha 2, No. 6)

(CHA_FAN3 de 3 pinos)

(veja a folha 2, No. 24)

Português

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 9)

Conector do ventilador da Ligue o cabo do ventilador da

FAN_S PEED_CONTROL

CPU_FAN_SPEED

CPU CPU, coincidindo o o preto

+ 12V

(CPU_FAN1 de 4 pinos)

GND

com o pino de aterramento.

(veja a folha 2, No. 4)

1 2 3 4

116

ASRock 990FX Extreme9 Motherboard

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

placa-mãe, por favor, ligue-a aos pinos 1-3.

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

(CPU_FAN2 de 3 pinos)

GND

+ 12V

(veja a folha 2, No. 5)

CPU_FAN_SPEED

Conector de força do ATX Ligue a fonte de alimentação

12

24

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 10)

1

13

Embora esta placa-mãe providencie um conector de

12

24

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

1

13

Conector de força do ATX 12V Ligue a fonte de alimentação

8 5

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 1)

4 1

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 5.

8 5

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

4 1

Cabezal IEEE 1394 Além das uns porta IEEE 1394

RXTPAM_0

GND

(FRONT_1394 de 9 pinos)

R XTPBM_0

por defeito no painel de

Português

+ 12V

GND

(veja a folha 2, No. 33)

entrada/saída, há uns ligações

1

IEEE 1394 nesta placa-mãe.

+ 12V

R XTPBP_0

Cada ligação IEEE 1394 pode

GND

RXTPAP_0

suportar uns porta IEEE 1394.

117

ASRock 990FX Extreme9 Motherboard

Conector de porta de série Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2, No. 31)

Conector do módulo de Este conector pode ser utilizado

infravermelhos para ligar o receptor do controlo

(CIR1 de 4 pinos)

remoto.

(veja a folha 2, No. 27)

Português

118

ASRock 990FX Extreme9 Motherboard

O Guia de Instalação do Painel USB 3.0 Frontal

Prepare o Painel USB 3.0 Frontal, quatro

Passo 1

Aparafuse o HDD/SSD de 2,5” ao

parafusos do HDD e seis parafusos do

Passo 2

Painel USB 3.0 Frontal com quatro

chassis.

parafusos do HDD.

Instale o Painel USB 3.0 Frontal no

Passo 3

Aparafuse o Painel USB 3.0 Frontal

compartimento de unidade de 2,5” do

Passo 4

ao compartimento da unidade com

chassis.

seis parafusos do chassis.

Passo 5

Ligue o cabo USB 3.0 Frontal ao conector

Passo 6

O Painel USB 3.0 Frontal está pronto a

ser utilizado.

USB 3.0 (USB3_4_5 ou USB3_6_7) da placa

principal.

O Guia de Instalação do Suporte USB 3.0 Traseiro

Passo 1

Desaperte os dois parafusos no Painel USB

Passo 2

Coloque o cabo USB 3.0 e o suporte

3.0 Frontal.

USB 3.0 traseiro em conjunto.

Aperte os dois parafusos no suporte USB

Passo 4

Coloque o suporte USB 3.0 traseiro

Passo 3

3.0 traseiro.

no chassis.

Português

119

ASRock 990FX Extreme9 Motherboard

1.5 Interruptores inteligentes

A placa principal tem três interruptores inteligentes: interruptor de alimentação, in-

terruptor de reposição e interruptor para limpar o CMOS, que permitem aos utiliza-

dores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.

Interruptor de alimentação O interruptor de alimentação é

(PWRBTN)

um interruptor inteligente, que

Power

(veja a folha 2, No. 21)

permite aos utilizadores ligar/

desligar o sistema rapidamente.

Interruptor de reposição O interruptor de reposição é um

(RSTBTN)

interruptor inteligente, que

Reset

(veja a folha 2, No. 22)

permite aos utilizadores repor o

sistema rapidamente.

Interruptor para limpar o CMOS O interruptor para limpar o

(CLRCBTN)

CMOS é um interruptor

(veja a folha 3, No. 18)

inteligente, que permite aos uti

lizadores limpar os valores

CMOS rapidamente.

Português

120

ASRock 990FX Extreme9 Motherboard
