Chargement des supports

2. Avant de procéder au chargement, ventilez le papier afin de séparer les feuilles

collées ensemble. Ceci permet de limiter les risques d'incidents papier.

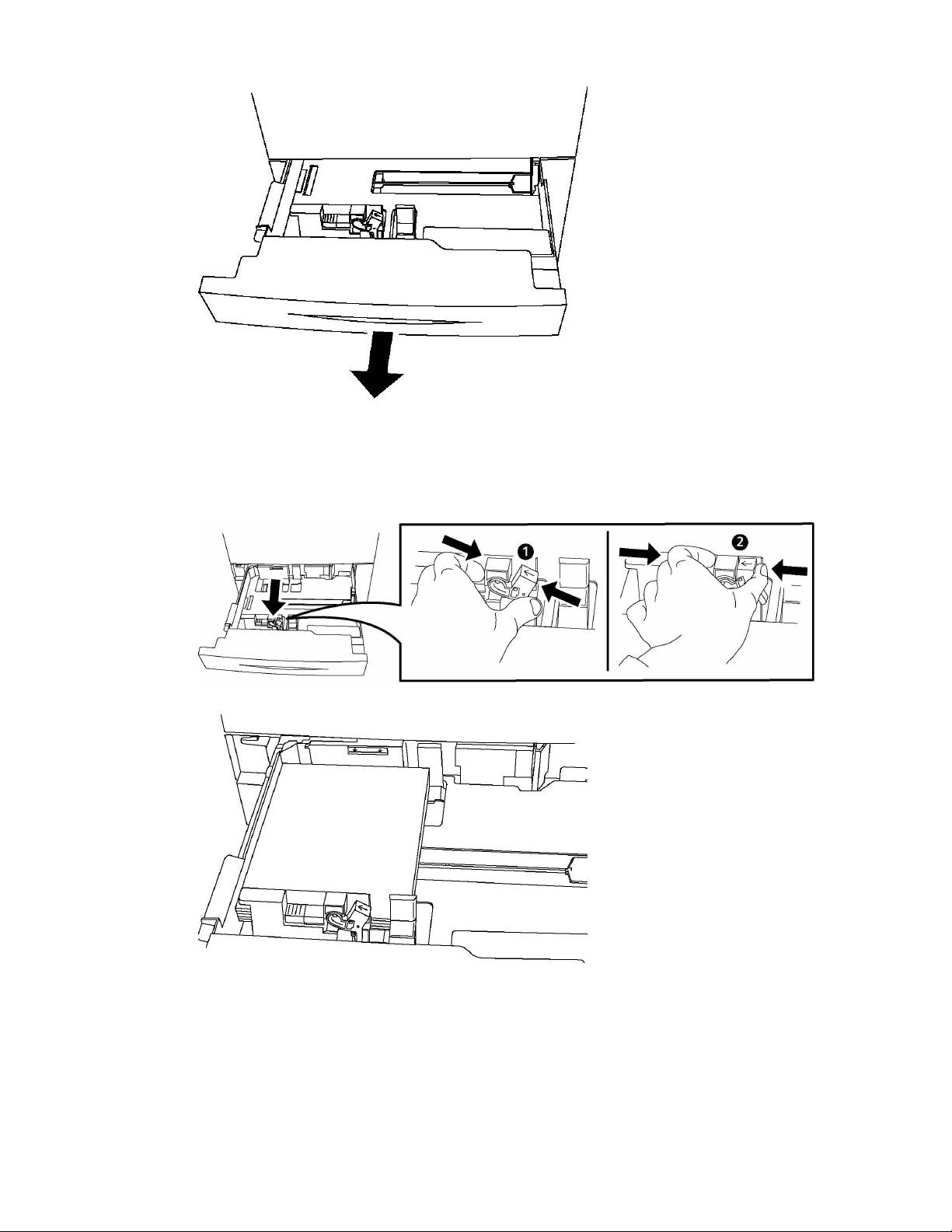

3. Au besoin, écartez davantage les guides du magasin pour charger le nouveau papier.

Pour ajuster les guides avant et latéraux, serrez le levier de chaque guide et faites-les

glisser jusqu'à leur nouvelle position. Pour fixer les guides, relâchez les leviers.

4. Chargez le papier contre le bord gauche du magasin.

5. Ajustez les guides de telle sorte qu'ils soient en contact avec les bords de la pile.

®

Xerox

Imprimante Color 550/560/5705-4

Guide de l'utilisateur

Chargement des supports

6. Refermez le magasin de l'imprimante.

7. Au besoin, choisissez le format, le type ou la couleur du papier sur l'écran tactile de

l'imprimante, puis appuyez sur Confirmer.

8. Si vous n'avez pas modifié le type de support, appuyez sur Confirmer sur l'écran

tactile.

Chargement du papier dans le magasin 5

(départ manuel)

Le départ manuel est adapté à un large éventail de supports et de formats personnalisés.

Il est essentiellement destiné aux travaux à faible volume utilisant des supports spéciaux.

Le départ manuel est situé sur le côté gauche de l'imprimante. Une rallonge est fournie

pour prendre en charge le papier de format supérieur. Une fois le papier chargé dans le

départ manuel, vérifiez que les paramètres de ce dernier sur l'écran tactile correspondent

au format et au type du papier mis en place.

Fonctionnalités des magasins

• Le magasin 5 peut contenir jusqu'à 250 feuilles de papier de 90 g/m².

• Le magasin 5 prend en charge les grammages compris entre 64 et 300 g/m².

• Le magasin 5 prend en charge les formats de papier 4 x 6 à 13,2 x 19,2/SRA3.

Pour charger du papier dans le magasin 5 (départ manuel) :

REMARQUE

Ne chargez pas de papier au-dessus du repère de remplissage maximal.

1. Ouvrez le magasin 5 et sortez la rallonge pour les supports de format supérieur. S'il

est déjà ouvert, retirez tout papier de format ou type différent.

2. Déplacez les guides de largeur de manière à les positionner sur les bords du magasin.

®

Imprimante Color 550/560/570

5-5Xerox

Guide de l'utilisateur

Chargement des supports

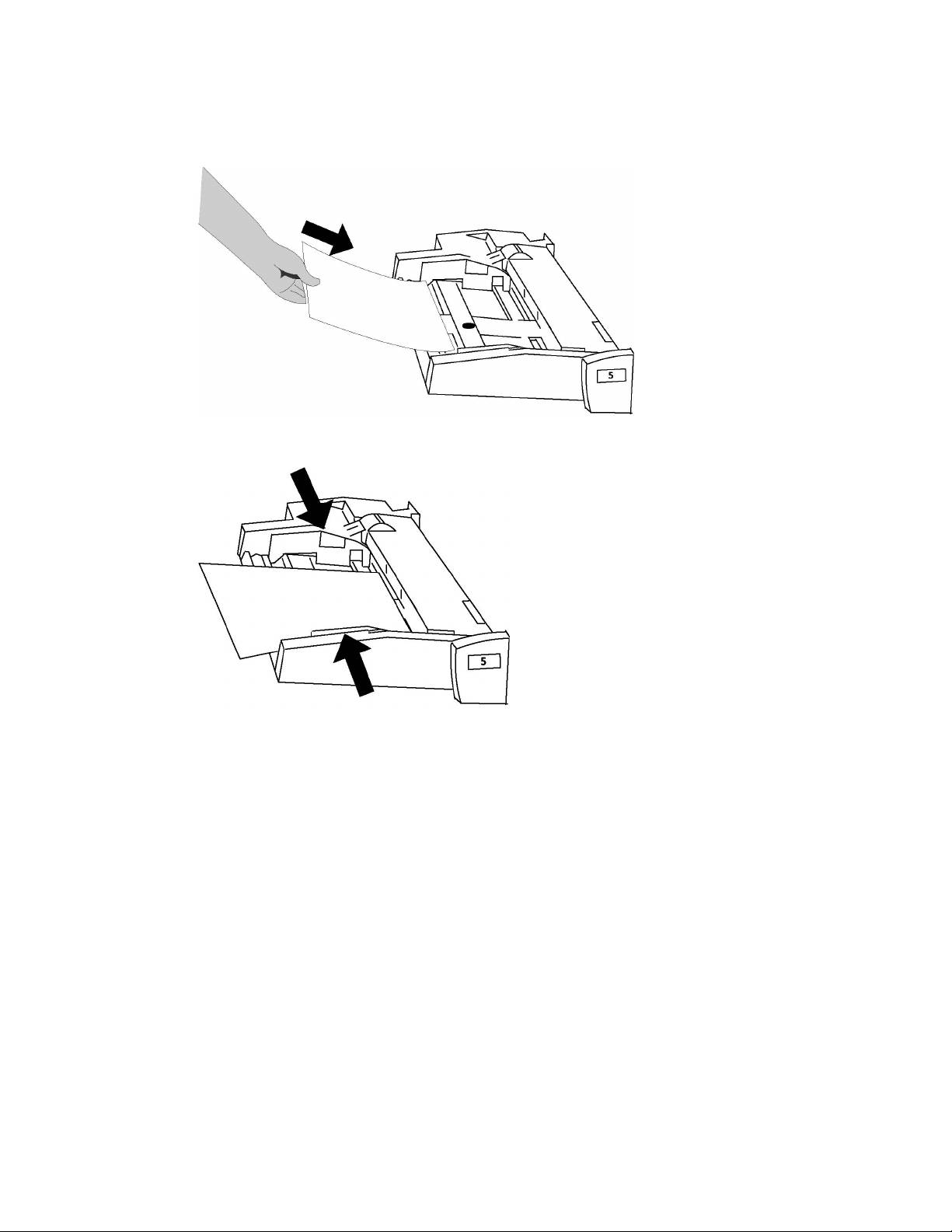

3. Insérez le papier pour un départ par le grand côté ou le petit côté, face dessus. Le

papier grand format doit être inséré par le petit côté uniquement. Chargez les

supports perforés avec les perforations vers la droite. Chargez les étiquettes et les

transparents face dessous, avec le bord supérieur vers l'avant du magasin.

4. Faites glisser les guides afin qu'ils soient légèrement en contact avec les bords de

la pile.

5. Au besoin, choisissez le format, le type ou la couleur du papier sur l'écran tactile de

l'imprimante, puis appuyez sur Confirmer.

6. Si vous n'avez pas modifié le type de support, appuyez sur Confirmer sur l'écran

tactile.

Chargement d'enveloppes dans le

magasin 5 (départ manuel)

Le magasin 5 prend en charge les enveloppes Monarch et Commercial 10 avec un

grammage compris entre 75 g/m² et 90 g/m². Lors du chargement d'enveloppes :

• Sélectionnez Format personnalisé.

• Sélectionnez Épais 2 comme Type de support et Face dessus sous Présentation

spéciale.

®

Xerox

Imprimante Color 550/560/5705-6

Guide de l'utilisateur

Chargement des supports

Pour charger des enveloppes dans le magasin 5 (départ manuel) :

1. Chargez les enveloppes dans le magasin 5 (départ manuel) par le bord long (DGC),

rabats ouverts et sur le bord arrière.

2. Ajustez les guides de telle sorte qu'ils soient légèrement en contact avec les bords

de la pile.

3. Choisissez le format d'enveloppe sur l'écran tactile de l'imprimante, puis appuyez

sur Confirmer.

REMARQUE

Pour éviter les incidents, ne chargez pas plus de 30-50 enveloppes.

Instructions

ATTENTION

N'utilisez jamais d'enveloppes à fenêtre ou à fermoir métallique ; celles-ci peuvent

endommager l'imprimante. Les dommages causés par l'utilisation d'enveloppes non

prises en charge ne sont pas couverts par la garantie, le contrat de maintenance ou le

programme Total Satisfaction Guarantee (Garantie de satisfaction totale) Xerox. Le

programme Total Satisfaction Guarantee (Garantie de satisfaction totale) est disponible

aux États-Unis et au Canada. La couverture peut varier dans les autres pays. Veuillez

contacter votre représentant local pour plus d'informations.

• Les résultats de l'impression sur des enveloppes sont largement tributaires de la

qualité et de la fabrication des enveloppes. Si les résultats obtenus ne sont pas

satisfaisants, essayez d'utiliser une autre marque d'enveloppes.

• Maintenez une température et une humidité relative constantes.

• Conservez les enveloppes inutilisées dans leur emballage d'origine afin d'éviter qu'une

humidité excessive ou insuffisante n'affecte la qualité d'impression ou n'entraîne

un froissement du support. Une humidité excessive peut provoquer la fermeture des

enveloppes avant ou pendant l'impression.

• N'utilisez pas d'enveloppes matelassées.

• les enveloppes peuvent se froisser ou se plier lors de l'impression.

Chargement du papier dans le module

d'alimentation grande capacité

Le module d'alimentation grande capacité en option est utilisé principalement pour

augmenter la capacité d'alimentation de la machine. Il accepte les supports de format

A4/8,5 x 11 en départ grand côté (DGC). Le module d'alimentation grande capacité

prend en charge les grammages compris entre 64 et 220 g/m² (18 lb ordinaire à 80 lb

couverture) et peut contenir un maximum de 2 000 feuilles de 75 g/m² (20 lb).

®

Imprimante Color 550/560/570

5-7Xerox

Guide de l'utilisateur

Chargement des supports

REMARQUE

Les supports peuvent être chargés uniquement départ grand côté (DGC).

REMARQUE

Veillez à ce que la pile ne dépasse pas la ligne de remplissage maximum.

1. Tirez doucement le magasin vers l'extérieur jusqu'à ce qu'il arrive en butée.

2. Déramez les feuilles de papier avant de les placer dans le magasin.

3. Chargez et cadrez la pile de papier ou de support dans l'angle droit du magasin.

4. Déplacez le guide de façon à ce qu'il vienne au contact de la pile.

5. Une fois le support chargé dans le module d'alimentation grande capacité, une

fenêtre s'affiche et vous invite à confirmer ou modifier ses attributs. Le module est

prêt lorsque vous avez exécuté l'une ou l'autre de ces opérations.

6. Au besoin, choisissez le format, le type ou la couleur du papier sur l'écran tactile de

l'imprimante, puis appuyez sur Confirmer.

7. Si vous n'avez pas modifié le type de support, appuyez sur Confirmer sur l'écran

tactile.

Chargement du papier dans le module

d'alimentation grande capacité et grand

format

Le module d'alimentation grande capacité et grand format (OHCF) en option peut

remplacer le module d'alimentation grande capacité. Il accepte les supports jusqu'au

format 330 x 488 mm/SRA3/13 x 19 pouces, de grammage compris entre 64 et 300 g/m²

(18 lb ordinaire à 110 lb couverture). Chaque module contient 2 000 feuilles. Le module

d'alimentation grande capacité et grand format peut correspondre à une alimentation

simple ou double module.

REMARQUE

Veillez à ce que la pile ne dépasse pas la ligne de remplissage maximum.

REMARQUE

Les manettes de grammage fonctionnent en conjonction avec les soufflantes des

magasins. Les soufflantes aident à ajuster les conditions ambiantes dans les magasins

papier et permettent de garantir le fonctionnement optimal de l'alimentation.

1. Tirez doucement le magasin vers l'extérieur jusqu'à ce qu'il arrive en butée.

2. Ouvrez le magasin et chargez puis cadrez la pile de papier ou de support dans l'angle

droit avant du magasin.

®

Xerox

Imprimante Color 550/560/5705-8

Guide de l'utilisateur

Chargement des supports

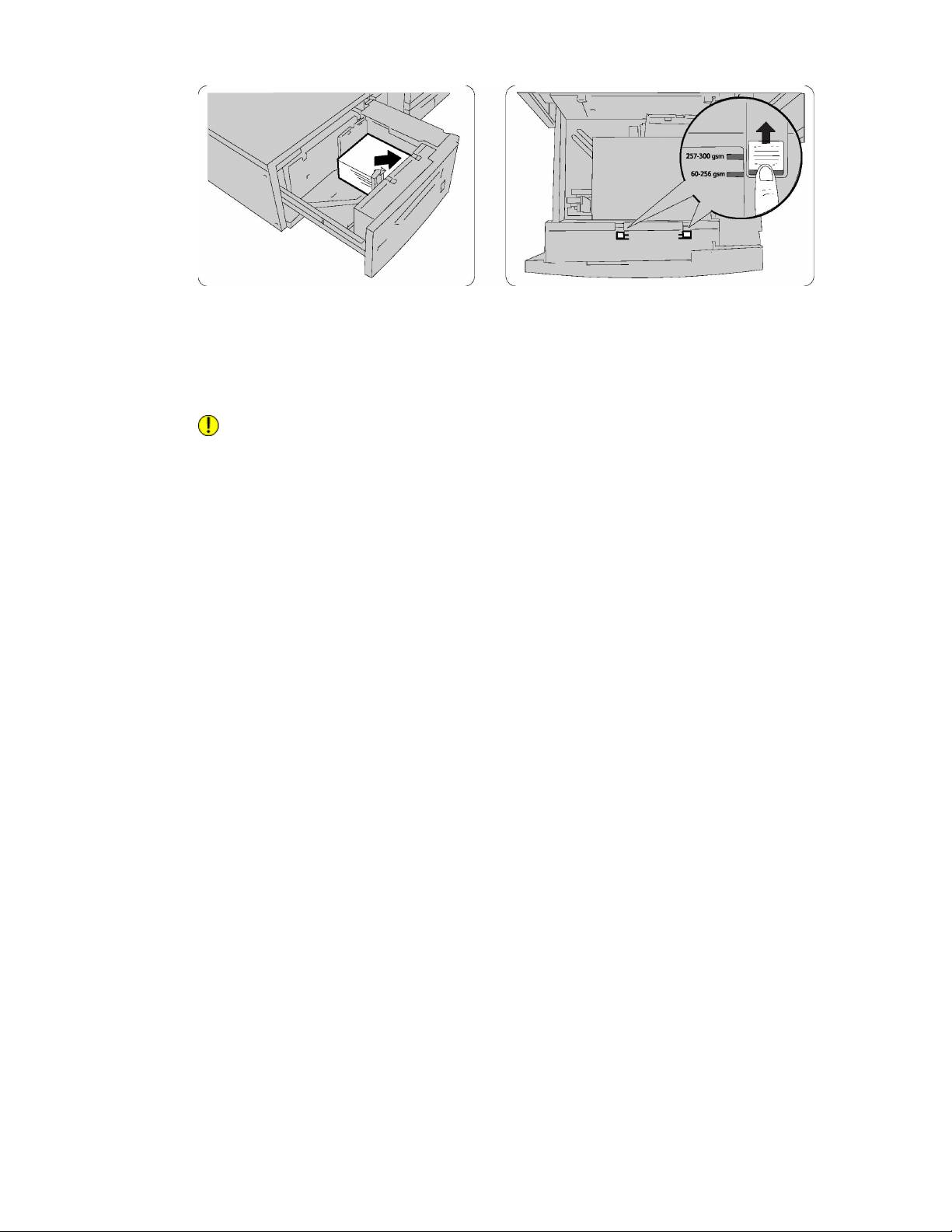

3. Déplacez les deux manettes de grammage vers leurs positions appropriées.

4. Si le grammage du support est compris entre 60 et 256 g/m², les leviers (manettes)

de réglage d'air doivent être positionnées vers l'avant du magasin. Si le grammage

du support est compris entre 257 et 300 g/m², les manettes de réglage d'air doivent

être positionnées vers l'arrière du magasin.

ATTENTION

Pour les supports de grammage supérieur à 256 g/m², faites glisser les manettes de

grammage sur la position la plus élevée (257 - 300 g/m²) pour éviter tout incident

papier.

5. Repoussez doucement le magasin jusqu'à la butée. À la fermeture, la position du

magasin qui vient d'être chargé est automatiquement réglée dans le sens

avant/arrière en fonction du format papier. Vous pouvez être invité à confirmer le

type et le format du support.

6. Au besoin, choisissez le format, le type ou la couleur du papier sur l'écran tactile de

l'imprimante, puis appuyez sur Confirmer.

7. Si vous n'avez pas modifié le type de support, appuyez sur Confirmer sur l'écran

tactile.

Chargement des supports dans le module

d'insertion post-traitement

Le module d'insertion post-traitement est livré en standard sur ce module de finition. Il

permet de charger les supports qui seront utilisés comme séparateurs ou couvertures. Il

peut contenir 200 feuilles maximum.

1. Retirez tout support se trouvant dans le module d'insertion.

2. En les tenant par le milieu, réglez les guides papier en fonction du format du support.

3. Placez le support dans le magasin en l'alignant sur le bord avant.

4. S'il s'agit d'un support pré-imprimé, introduisez-le dans le magasin face imprimée

dessus et côté onglets en premier.

®

Imprimante Color 550/560/570

5-9Xerox

Guide de l'utilisateur

Chargement des supports

5. Une fois le support chargé dans le module d'insertion post-traitement, une fenêtre

s'affiche et vous invite à confirmer ou modifier ses attributs. Le module est prêt

lorsque vous avez exécuté l'une ou l'autre de ces opérations.

6. Au besoin, choisissez le format, le type ou la couleur du papier sur l'écran tactile de

l'imprimante, puis appuyez sur Confirmer.

7. Si vous n'avez pas modifié le type de support, appuyez sur Confirmer sur l'écran

tactile.

®

Xerox

Imprimante Color 550/560/5705-10
