Vdo WR X1: Se rieS-X

HR

Uvod

Čestitamo!

Odabirom VDO računala odlučili ste se za uređaj visoke tehnološke kvalitete. Kako biste u potpunosti

iskoristili prednosti koje pruža ovo računalo, predlažemo da pažljivo počitate uputstva za upotrebu.

Ona sadrže upute za korištenje i mnogo korisnih savjeta.

Nadamo se da ćete uživati u vožnji s vašim VDO računalom za bicikl.

Cycle Parts GmbH

Sadržaj pakiranja

Molim vas da prvo provjerite da li pakiranje sadrži sve što je potrebno:

1 VDO računalo

1 univerzalni držač za računalo na

Baterija ugrađena

upravljaču s kabelom i senzorom

1 gumeni podložak

1 magnet za žbice

vezica

za odašiljač

za pričvršćivanje nosača

i odašiljača

X VDO CYCLECOMPUTING

HR

Sadržaj

1. Zaslon 4

5. Osnovne postavke 10

5.1 Odabir jezika 10

2. Korištenje 6

5.2 Određivanje i mjerenje veličine kotača 10

5.2.1 Podešavanje preko tablice kotača 10

3. Informacijske funkcije 7

5.2.2 Podešavanje preko obima kotača 12

5.3 Podešavanje sat 13

4. Instalacija 8

5.4 Podešavanje ukupne kilometraže 14

4.1 Postavljanje senzora, magneta

5.5 Prebacivanje s bicikla 1/bicikla 2 14

i držača za računalo na upravljaču 8

5.6 Prikaz intervala servisiranja 15

4.2 Stavljanje baterije u računalo 9

5.7 Opcija mirovanja 16

4.3 Stavljanje računala

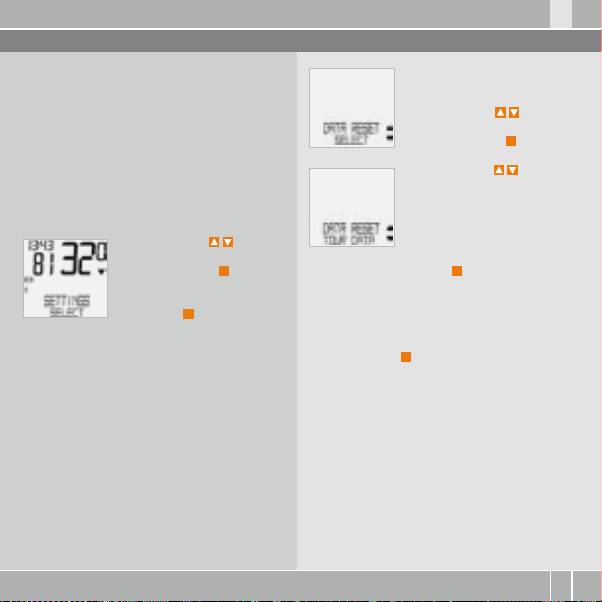

5.8 Ponovno namještanje funkcija 17

u držač na upravljaču 9

6. Uvjeti garancije 18

7. Otklanjanje grešaka 19

8. Tehnički podaci 20

„>>> P02“ Napomene u određenom poglavlju

ukazuju na odgovarajuću sliku u knjižici sa

slikama (Picturebook)!

www.vdocyclecomputing.com X 

HR

1. Zaslon

Zaslon se može podijeliti

u 4 dijelova:

1. dio

2. dio

Uvijek pokazuje

Pokazuje trenutačnu

trenutačno vrijeme

brzinu

Na zaslonu ćete

3. dio

također vidjeti

Pokazuje funkciju/

indikatore.

informaciju koju ste

Opis pojedinih indikatora ćete

odabrali

pronaći na desnoj strani.

4. dio

U gornjem redu pokazuje

opis odabrane funkcije

(info linija). Drugi red

(linija izbornika) pokazuje:

B

da li ima dodatnih

informacija “MORE”

B

da li postoji mogućnost

dodatnog odabira

“SELECT”

X VDO CYCLECOMPUTING

HR

Indikator servisa

Indikator razlike između trenutačne

Pokazuje da je vašem biciklu potreban servis.

i prosječne brzine

Možete odrediti različite intervale servisa za

Računalo uspoređuje trenutačnu i prosječnu

bicikl 1 i 2.

brzinu. Indikator pokazuje:

B

da li je trenutačna brzina veća od prosječne

Indikator bicikla 1/2

(+1 km/h)

Računalo može raditi s dva različita podešenja za

B

manja od prosječne (-1 km/h)

2 bickla. Indikator pokazuje koji od dva bicikla

B

ista kao prosječna (tolerancija +/- 1 km/h)

trenutno koristite. Ukupne udaljenosti se zasebno

zbrajaju i podaci pohranjuju za jedan i drugi

Indikator izbornika

bicikl.

Kad uđete u podizbornik, ovi indikatori trepću

i pokazuju da postoji još opcija koje možete

Mjerne jedinice (km/h ili mi/h)

odabrati ili da računalo čeka unos (kod funkcije

Računalo može pokazivati vrijednosti u km/h

podešavanja).

i mi/h. Prijeđene udaljenosti se u skladu s tim

prikazuju u kilometrima ili miljama. Indikator

pokazuje koja je mjerna jedinica odabrana.

www.vdocyclecomputing.com X 

HR

2. Korištenje

Da bismo vam olakšali korištenje računalom,

što je to kod većine mobilnih telefona. Indikatori

razvili smo EMC= sistem jednostavnog upravljanja

izbornika trepću da bi vam dali do znanja da

pomoću izbornika. EMC (Easy Menu Control) čini

postoji odabir drugih opcija. Kada se biraju

upravljanje vašim računalom lakšim

funkcije ili se podešava, s računalom

pomoću tekstualnog izbornika, kao

se upravlja pomoću 4 tipke.

C = CLEAR

M = MENU

DOWN

UP

C

= CLEAR

M

= MENU

FUNKCIJE 

U funkcijskom modusu:

U funkcijskom modusu:

B

Vratite se na razinu izbornika

FUNKCIJE 

B

Pristup podizborniku.

iz podizbornika.

B

Ili potvrda odabira.

FUNKCIJE 

Kod funkcije podešavanja:

Podizbornik se prepoznaje prema

FUNKCIJE 

B

vratite se u funkciju rada.

trepćućem indikatoru izbornika.

B

Ispravite unos.

Kod funkcije podešavanja:

B

izbrišite brojku.

B

odaberite postavku.

B

potvrdite postavku.

= DOWN

B

potvrdite izabranu opciju.

U funkcijskom modusu:

B

Krećite se prema dolje unutar

= UP

različitih funkcija.

U funkcijskom modusu:

Kod funkcije podešavanja:

B

Krećite se prema gore unutar

B

pomičite se prema dolje po

različitih funkcija.

postavkama.

Kod funkcije podešavanja:

B

smanjite brojku.

B

pomičite se prema gore po

postavkama.

B

povećajte brojku.

X VDO CYCLECOMPUTING

HR

3.

Informacijske funkcije

TRIPDISTANCE

RIDE TIME

Pokazuje pređenu udaljenost trenutačne vožnje

Pokazuje trajanje trenutačne vožnje tog dana

od zadnjeg resetiranja. Maksimalna vrijednost

od zadnjeg resetiranja. Maksimalno 23:59:59

je 999.99 km. Ako prekoračite maksimalnu

HH:MM:SS. Ako je maksimalna vrijednost

vrijednost, brojač počinje ponovo brojati od nule.

prekoračena, mjerenje vremena vožnje ponovo

Istovremeno se vrijednosti za vrijeme vožnje

počinje od nule. Istovremeno dnevna prijeđena

i prosječnu brzinu vraćaju natrag na nulu.

udaljenost i prosječna brzina se vaćaju na nulu.

TRIPDISTANCE/MORE

AVG SPEED

MORE pokazuje da postoji podizbornik izbornika

Pokazuje prosječnu brzinu koja se računa na

TRIPDISTANCE. Podizbornik se otvara pritiskom

osnovi prijeđene udaljenosti i trajanja vožnje

na tipku

M

. U podizborniku ćete pronaći:

tog dana od zadnjeg resetiranja.

B

ukupnu kilometražu bicikla 1 ODO BIKE 1 do

Preciznost: 2 decimalna mjesta.

maksimalnih 99.999 km

Prosječna brzina se ponovo izračunava ako

B

ukupnu kilometražu bicikla 2 ODO BIKE 2 do

prijeđena udaljenost ili trajanje vožnje prekorači

maksimalnih 99.999 km

maksimalnu vrijednost.

B

ukupnu kilometražu bicikla 1 i 2 ODO TOTAL

do maksimalnih 199. 999 km

MAX SPEED

Izađite iz podizbornika pritiskom na tipku

C

.

Pokazuje maksimalnu brzinu tijekom trenutačne

vožnje od zadnjeg resetiranja. Preciznost:

2 decimalna mjesta

www.vdocyclecomputing.com X 

HR

4. Instalacija

4.1 Postavljanje senzora, magneta i držača za računalo na upravljaču. >>> P01

Kod postavljanja vilica, nužno je imati na umu

Korak 4: Postavite kabel od senzora, koji je već

elastičnost opruga na vilicama. Potrebna je

pričvršćen duž kabla od kočnice, do upravljača

dovoljna dužina kabela.

(za učvršćivanje koristite vezice koje ste dobili).

Idealan način: omotajte kabel senzora oko

OPREZ: Opasnost od pucanja kabela.

kabela kočnice.

Korak 1: Stavite gumeni podložak ispod

Korak 5: Odlučite da li ćete računalo pričvrstiti

senzora. Namjestite sensor na istu stranu

za upravljač ili nosač upravljača i u skladu s tim

vilice na koju ćete kasnije namjestiti računalo

okrenite bazu držača računala za 90°. Da biste

na upravljač (desno ili lijevo) koristeći vezice

to učinili otpustite vijke na držaču, izvadite

koje ste dobili (u početku labavo, nemojte još

donji dio i okrenite ga za 90°, stavite vijke na

zatezati).

svoje mjesto i ponovo ih zategnite..

Ovisno o tome koliko imate prostora, sensor se

OPREZ: Nemojte previše zatezati vijke.

može učvrstiti na prednju, unutarnju ili stražnju

stranu vilica.

>>> P 02

Korak 6: Provucite vezice kroz otvor na držaču

računala, postavite ih oko upravljača ili nosača

Korak 2: Stavite magnet na jednu od vanjskih

upravljača i povucite (nemojte još zatezati).

žica kotača. Srebrno središte magneta

usmjereno je prema senzoru. Poravnajte

Korak 7: Ako pričvršćujete za upravljač,

magnet i oznaku senzora tako da udaljenost

namjestite kut računala tako da bude lako

bude 1-5 mm.

čitati s zaslona. Sada zategnite vezice. Odrežite

krajeve koji vire klještima.

Korak 3: Poravnajte sensor i magnet te ih

pričvrstite zategnite vezice i čvrsto gurnite

magnet unutra.

X VDO CYCLECOMPUTING

HR

4.2 Stavljanje baterije u računalo >>> P03

U vašem VDO računalu već se nalazi baterija od

Korak : Stavite poklopac za baterije u predviđeni

3V (tip 2032).

otvor i okrenite ga udesno koliko god se može

koristeći kovanicu (otprilike 1/3 kruga).

Baterija je već postavljena u računalo.

Da biste promijenili bateriju, pratite sljedeće

SAVJET za mijenjanje baterije: VDO preporučuje

korake:

mijenjanje baterije jednom godišnje. Kupite

novu bateriju na vrijeme kako ne bi došlo do

Korak : Stavite bateriju u kućište računala tako

neželjenog gubitka podataka. Kod promjene

da je pozitivan pol prema gore.

baterije, sve osnovne postavke na računalu se

vraćaju na tvorničke postavke.Prije nego izvadite

Korak : Budite oprezni da se baterija ne zaglavi.

staru bateriju, nužno je zapisati veličinu kotača

koju ste unijeli i ukupnu kilometražu koju ste

Korak : Provjerite da li gumena brtva leži ravno

dosad prešli za bicikl 1 i 2. Unesite te podatke

na poklopcu odjeljaka za baterije.

ponovno u računalo nakon što stavite novu

bateriju.

4.3 Stavljanje računala u držač na upravljaču >>> P04

Zavrni dok ne klikne sustav VDO računala čvrsto

Korak : Zavrnite računalo udesno u položaj

drži računalo u nosaču.

12 sati tako sjedne u sistem držača i klikne.

Korak : Stavite računalo u držač u položaj deset

Korak : Da biste izvadili računalo, zavrnite

sati.

ulijevo (nemojte gurati niti vući).

www.vdocyclecomputing.com X 

HR

5. Osnovne postavke

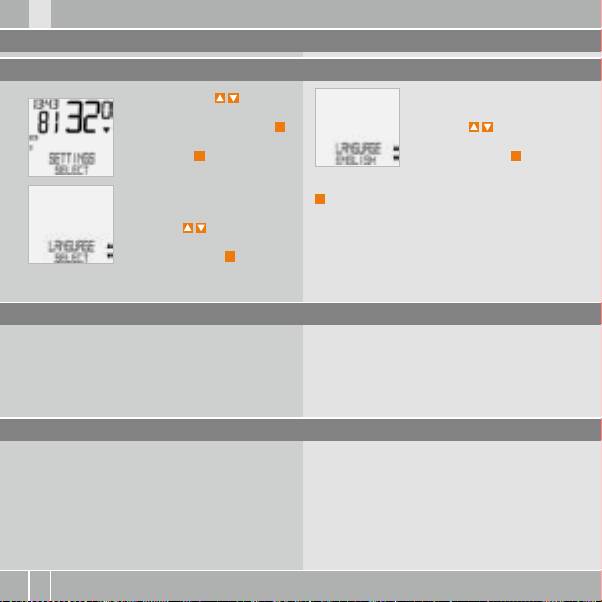

5.1 Odabir jezika

Koristeći strelice ,

idite na SETTINGS SELECT.

Potvrdite pritiskom na tipku

M

.

Strelicama

idite na

Sada ste u funkciji podešavanja

LANGUAGE ENGLISH. Potvrdite

(držeći tipku

C

pritisnutom 3

pritiskom na tipku

M

.

sekunde, vraćate se u funkciju

rada).

ENGLISH SELECT OK? Potvrdite pritiskom na tipku

M

, računalo potvrđuje: LANGUAGE SELECT DONE.

Računalo se automatski vraća na početni izbornik

Strelicama

idite na

SETTINGS/SELECT.

LANGUAGE SELECT. Potvrdite

pritiskom na tipku

M

.

5.2 Određivanje i mjerenje veličine kotača

Morate podesiti veličinu kotača (opseg kotača)

To se može napraviti na dva načina:

vašeg bicikla tako da vaše VDO računalo može

točno mjeriti.

5.2.1 Podešavanje preko tablice kotača

Uobičajeni tipovi guma su navedene u tablici

Vrijednosti u tablici su približne. Navedene

guma. Ako tip vaše gume nije naveden,

vrijednosti variraju ovisno o marki, visini i prolu

preporučujemo da ručno unesete veličinu kotača.

gume. Kao posljedica toga može doći do

nesklada između izmjerene udaljenosti i

prikazane brzine.

X VDO CYCLECOMPUTING

HR

vrijednosti

vrijednosti

u mm

u inčima

 x , 1272 50,1

 x , 1590 62,6

Koristeći strelice

idite

 x  ⅜ 1948 76,7

na WHEELSIZE/SET. Potvrdite

 x , 1907 75,1

pritiskom na tipku

M

.

 x  1973 77,7

 x , 2026 79,8

 x , 2051 80,7

MEASUREMENT/KMH.

 x , 2070 81,5

Potvrdite pritiskom na tipku

 x , 2089 82,2

M

ili strelicama da biste

 x , 2114 83,2

promijenili u mi/h.

 x , 2133 84,0

 x  ⅜ 2105 82,9

 x ¾ 1954 76,9

WHEELSIZE/BIKE 1 (koristite

 x  ¼ 2199 86,6

strelice

da biste odabrali

 x , 2224 87,6

postavke za bicikl 2). Potvrdite

 x , 2268 89,3

pritiskom na tipku

M

.

 x  ½ 2265 89,2

 x  ⅜ 2205 86,8

- 2149 84,6

- 2174 85,6

WHEELSIZE/TYRE SELECT:

- 2205 86,8

Potvrdite pritiskom na tipku

M

.

- 2224 87,6

TYRE SELECT/SELECT.

Kako postaviti veličinu gume odabirom:

Sada odaberite svoju gumu

koristeći strelice

. Potvrdite

Koristeći strelice

idite na

pritiskom na tipku

M

.

SETTINGS/SELECT. Potvrdite

pritiskom na tipku

M

. Sada ste

Pojavljuje se pitanje koje traži potvrdu.

u funkciji podešavanja (držeći

"Tyresize xxx"/SELECT OK? Kada prikazana

pritisnutu tipku

C

3 sekunde

veličina gume odgovara onoj koju želite,

vratit ćete se na funkciju rada).

potvrdite pritiskom na tipku

M

.

Na zaslonu se potvrđuje WHEELSIZE/SET DONE.

Automatski povratak na SETTINGS/SELECT.

www.vdocyclecomputing.com X 
