SilverStone F1 DS322: 1. Introduction

1. Introduction

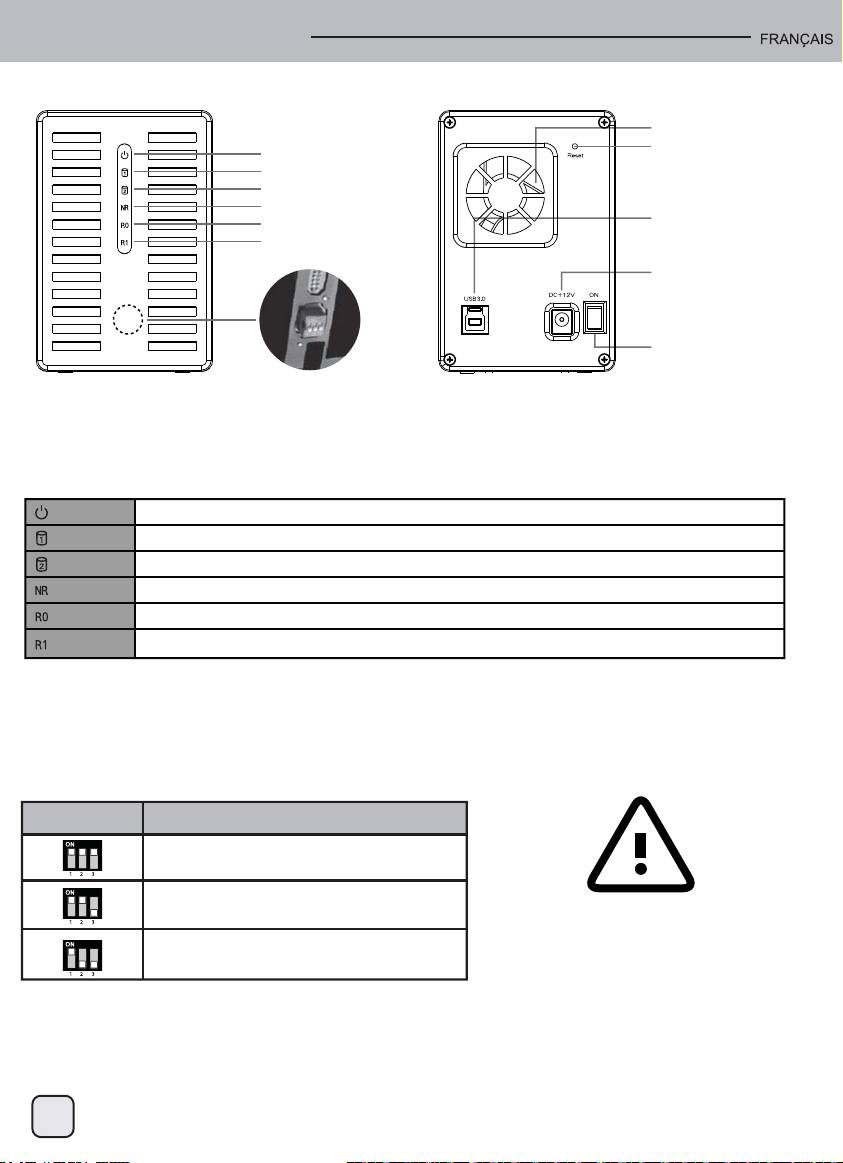

1.5 Vue détaillée

Ventilateur

Power

Reset

HDD1

HDD2

Non-Raid

Port USB

Raid 0

Raid 1

Prise d'alimentation

Bouton d’alimentation

Interrupteur RAID

Vue de devant Vue de derrière

1.5.1 Voyant DEL

LED d'état

Power

Rouge = Allumé

HDD1

Bleu = disque dur détecté, Clignotant=accès aux données (lire/écrire),OFF=baie de pilote vide

HDD2

Bleu = disque dur détecté, Clignotant=accès aux données (lire/écrire),OFF=baie de pilote vide

Non-Raid

Jaune = Non-raid activé

Raid 0

Jaune = Raid 0 activé

Raid 1

Jaune = Raid 1 activé

Remarque

Pour pouvoir déterminer si le mode correct a été choisi, veuillez vous assurer que le commutateur RAID est

en position correcte.

1.5.2 Interrupteur RAID

Bouton DIP Mode RAID

Non-RAID

Position du bouton: 2 ALLUME, 3 ALLUME

RAID 0 - Striping

Position du bouton: 2 ALLUME, 3 ETEINT

Le changement du mode RAID

necessite le formatage des disques.

RAID 1 - Mirroring

Assurez-vous en premier que les

Position du bouton: 2 ETEINT, 3 ETEINT

donnees ont toutes ete sauvegardees !

Remarque

Sauf pour le mode Non-RAID, deux disques durs sont requis.

Une fois le mode RAID changé, redémarrez ou appuyez sur le bouton pour confirmer le nouveau réglage.

(Le bouton reset est utilisé pour confirmer les modes RAID et ne sert pas à restaurer vers les réglages

d'usine)

15

1. Introduction

2.1 Assemblage des disques durs

Les disques peuvent etre installes n'importe ou, il n'y a aucun ordre specifique.

HDD1

HDD2

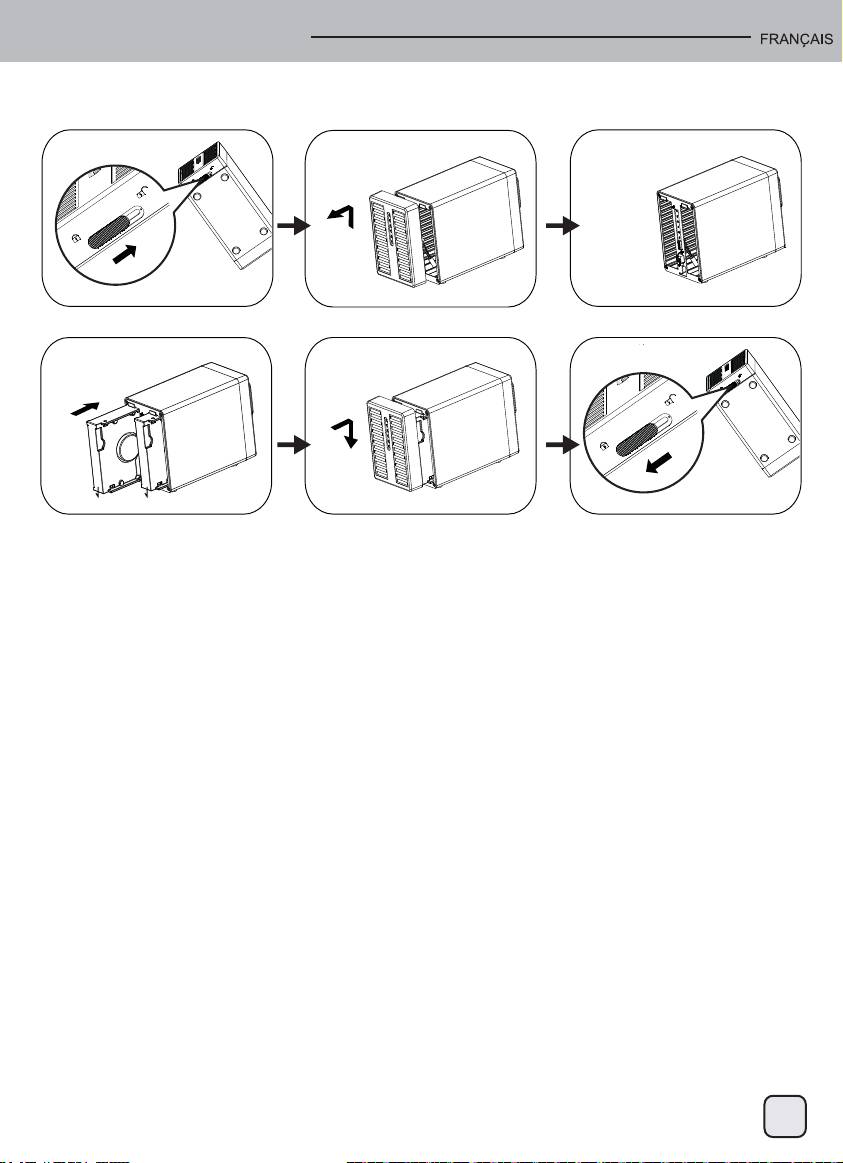

1. Ouvrez le bouton en bas du boîtier et soulevez le panneau frontal vers le haut et à l'écart du boîtier

pour l'enlever.

2. Installez les disques durs dans la direction comme illustrée. Réglez votre mode RAID préféré puis

changez le panneau frontal. *Le mode RAID par défaut est Non-Raid, si vous souhaitez changer le

mode RAID, veuillez vous reporter à 2.2

3. Branchez l'appareil sur votre ordinateur et allumez l'alimentation.

4. Les utilisateurs de PC peuvent utiliser l'utilitaire de gestion des disques, et les utilisateurs de Mac

peuvent utiliser l'utilitaire de disque, pour creer une nouvelle partition et formater les disques.

5. Terminé ! Votre disque externe est maintenant prêt à être utilisé.

Remarque

Veuillez faire attention à ne pas endommager les composants, et ne forcez jamais les disques. S'ils ne

rentrent pas facilement dans les baies, assurez-vous que les disques ont correctement été installés. Le

dessus des disques, où se trouve l'étiquette, doivent faire face l'un à l'autre.

Windows 7 peut prendre en charge les disques durs en excès de 2,2TB, changez le disque dur vers la

partition GPT sous gestion du disque pour formater le disque dur.

Remarque

Le disque dur avec partition GPT doit être reformaté sous Windows XP pour être utilisé.

16
