G31M3

Руководство

пользователя

Русский

Русский

Ru-1

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Характеристики

Процессоры

®

- Intel

Core2 Duo/ Core2 Quad/Pentium Dual-Core E2XXX и

Celeron 400 LGA775 процессоры в конструктиве LGA775.

- Поддержка 4-конт вентилятора процессора с функцией

управления скоростью вращения.

(Для получения самой новой информации о CPU, посетите сайт

http://global.msi.com.tw/index.php?func=cpuform)

FSB

- 800/1066/1333 МГц

Чипсет

®

- Северный мост: Intel

G31

®

- Южный мост: Intel

ICH7/ ICH7R(опционально)

Память

- DDR2 667/800 SDRAM (4GB Max)

- 2 слота DDR2 DIMM (240конт / 1.8V)

(За дополнительной информацией о совместимых компонентах

посетите сайт http://global.msi.com.tw/index.php?func=testreport)

LAN (опционально)

®

- Поддержка Realtek

RTL8111C 10/100/1000 Мб/с

®

- Поддержка Realtek

RTL8101E 10/100 Мб/с (опционально)

- Совместимость с PCI 2.2

- Поддержка управления питанием ACPI

Аудио

®

- Аудио кодек Realtek

ALC888

- 8-канальное аудио с гибким переназначением разъемов

- Совместимость со спецификацией Vista Premium

IEEE 1394 (опционально)

- Интегрированный чипсет JMicron 381

- Скорость передачи данных до 400Мб/с

IDE

- 1 порт IDE на чипсете ICH7/ICH7R

- Поддержка режимов Ultra DMA 66/100

- Поддержка режимов работы PIO, Bus Master

SATA

- SATA II порты на чипсетах ICH7/ICH7R (опционально)

- Поддержка 4-х устройств SATA II

- Поддержка скорости передачи данных до 3Gb/с

- Поддержка RAID 0/1/0+1 (только для ICH7R)

Ru-2

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Флоппи

- 1 флоппи порт

- Поддержка 1 FDD с 360KB, 720KB, 1.2MB, 1.44MB и 2.88MB

Коннекторы

Задней панели

- 1 PS/2 порт мыши

- 1 PS/2 порт клавиатуры

- 1 последовательный порт (COM1)

- 1 порт VGA

- 1 параллельный порт поддерживает режимы SPP/EPP/ECP

- 4 порта USB 2.0

- 1 разъем RJ-45 LAN

- 1 порт 1394 (опционально)

- 6 звуковых разъемов с гибким переназначением/ 3 звуковых

разъема с гибким переназначением (опционально)

Разъемы, установленные на плате

- 2 разъема USB 2.0

- 1 разъем CD-in

- 1 разъем SPDIF-Out

- 1 разъем IEEE 1394 (опционально)

- 1 звуковой разъем для подключения передней панели

- 1 разъем последовательного порта

- 1 TPM (опционально)

- 1 разъем датчика открывания корпуса

Русский

Слоты

- 1 слот PCI Express x16

- 1 слот PCI Express x 1

- 2 слота PCI

- Поддержка интерфейса PCI шины с питанием 3.3V/ 5V

Форм Фактор

- Micro-ATX (24.4см X 21.8см)

Крепление

- 6 отверстий для крепления

Ru-3

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Руководство по размещению компонентов на системных

платах серии G31M3 (MS-7528 v1.X)

Ru-4

BATT

Разъем

1394,

LAN,

параллельного порта,

(опционально)

p.Ru-16

p.Ru-16

p.Ru-17

L-In

RS-Out

L-Out

CS-Out

Mic

SS-Out

Разъемы мыши/

кливиатуры,

COM,

VGA,

USB,

Аудио разъемы,

p.Ru-16

p.Ru-17

p.Ru-17

p.Ru-16

p.Ru-17

JTPM1,

JSPD1,

p.Ru-14

p.Ru-12

SYSFAN1,

JPW1,

CPU,

CPUFAN1,

p.Ru-9

p.Ru-14

p.Ru-5

p.Ru-9

Память,

p.Ru-7

ATX1,

p.Ru-14

IDE1,

p.Ru-9

SYSFAN2,

p.Ru-9

PCIE,

JFP2,

p.Ru-15

+

p.Ru-10

JCI1,

SATA1~4,

p.Ru-11

p.Ru-10

PCI,

JFP1,

p.Ru-15

p.Ru-10

CD_IN1,

JCOM1,

FDD1,

J1394_1,

JUSB1~2,

p.Ru-12

p.Ru-11

p.Ru-9

p.Ru-10

p.Ru-11

JAUD1,

JBAT1,

p.Ru-12

p.Ru-13

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Центральный процессор: CPU

®

Эта системная плата поддерживает процессоры от Intel

. Для облегчения

установки процессора на ней установлен разъем под названием Socket 775. Если

у вас нет процессорного кулера, пожалуйста, свяжитесь с дилером с целью

приобретения и его установки до того, как включите компьютер.

Самую последнюю информацию о CPU можно получить на сайте http://global.msi.

com.tw/index.php?func=cpuform

Внимание

Перегрев

Перегрев может серьезно повредить центральный процессор и систему.

Чтобы уберечь процессор от перегрева, убедитесь в том, что

процессорный кулер работает нормально. Чтобы увеличить

теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей

пасты (или теплопроводящей ленты) между процессором и радиатором.

Замена CPU

При замене CPU, во избежание его повреждения, обязательно отключите

источник питания или выньте вилку блока питания из розетки.

Разгон

Эта системная плата поддерживает разгон”. Однако, убедитесь, что

Русский

компоненты системы способны работать в таких нестандартных режимах

при разгоне. Не рекомендуется использовать продукт в режимах, не

соответствующих указанным в спецификациях. Мы не гарантируем

защиту от повреждений и рисков, вызванных неправильной

эксплуатацией и установкой параметров с превышением

характеристик.

Ru-5

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Установка процессора и вентилятора для Socket 775

1. Разъем процессора закрыт пластиковой крышкой, которая

защищает контакты разъема от повреждений. При отсутствии

процессора, необходимо всегда закрывать разъем пластиковой

крышкой для защиты его контактов.

2. Снимите крышку, подняв ее с одной стороны.

3. Откроются контакты разъема.

4. Потяните за рычаг крепления.

5. Поднимите рычаг и откройте металлическую крышку для

установки процессора.

6. Убедившись в правильной ориентации процессора, положите

процессор в разъем. Обратите внимание, что выемки на

процессоре должны соответствовать выступам на

процессорном разъеме.

alignment key

7. Визуально проверьте правильность установки процессора в

разъем. Если процессор установлен неправильно, то выньте

процессор и переустановите.

8. Опустите мателлическую крышку механизма крепления.

9. Аккуратно опустите рычаг на крышку механизма крепления и

зафиксируйте его. Для фиксации рычага в механизме крепления

предусмотрен специальный выступ.

10.Совместите отверстия системной платы с защелками крепления

вентилятора. Прижмите радиатор с вентилятором к процессору

и проследите, чтобы четыре защелки вошли в отверстия

системной платы.

11.Нажмите на четыре защелки и закрепите вентилятор. Затем

поверните фиксаторы защелок (направление поворота указано на

вентиляторе) и закрепите их.

12.Переверните системную плату и убедитесь, что защелки надежно

удерживают вентилятор.

Внимание

1. Информацию об установленном процессоре смотрите в BIOS.

2. Если процессор не установлен, всегда закрывайте разъем пластиковой

крышкой для предотвращения поломок и попадания в него грязи и пыли.

3. Фото системной платы, размещенные в этой части, приведены только

для демонстрации установки вентилятора. Общий вид системной платы

зависит от модели, купленной вами.

Ru-6

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Память

DDR2

Спецификация: 240-конт, 1.8v.

Один канал памяти: все слоты DIMM зеленого цвета.

Два канала памяти: слоты DIMM канала A зеленого цвета, слоты DIMM канала B

оранжевого цвета.

64x2=128 конт 56x2=112 конт

Внимание

- Модули DDR2 не взаимозаменяемы с модулями DDR, и стандарт DDR2 не

имеет обратной совместимости. Следует установить модули памяти

DDR2 в разъемы DDR2.

- Для работы в двухканальном режиме убедитесь, что в разъемах разных

каналов у вас установлены модули одного типа и одинаковой ёмкости.

- Чтобы система загрузилась, в начале установите модули в разъемы DIMM1.

Русский

Установка модулей памяти

Сопоставьте выемку на модуле памяти с ключом в разъеме DIMM (DDR или DDR2).

Следуйте указаниям для правильной установки.

1. Модули памяти имеют только одну выемку в середине. Модуль войдет в разъем

только при правильной ориентации.

2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите на

него, чтобы золоченые контакты глубоко погрузились в DIMM слот.

Внимание

Золотые контакты едва видны, если модули памяти правильно размещены

в DIMM слоте.

3. Пластиковые защелки на обоих концах закроются автоматически.

Ru-7

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Notch

Volt

Ru-8

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Коннекторы, перемычки, разъемы

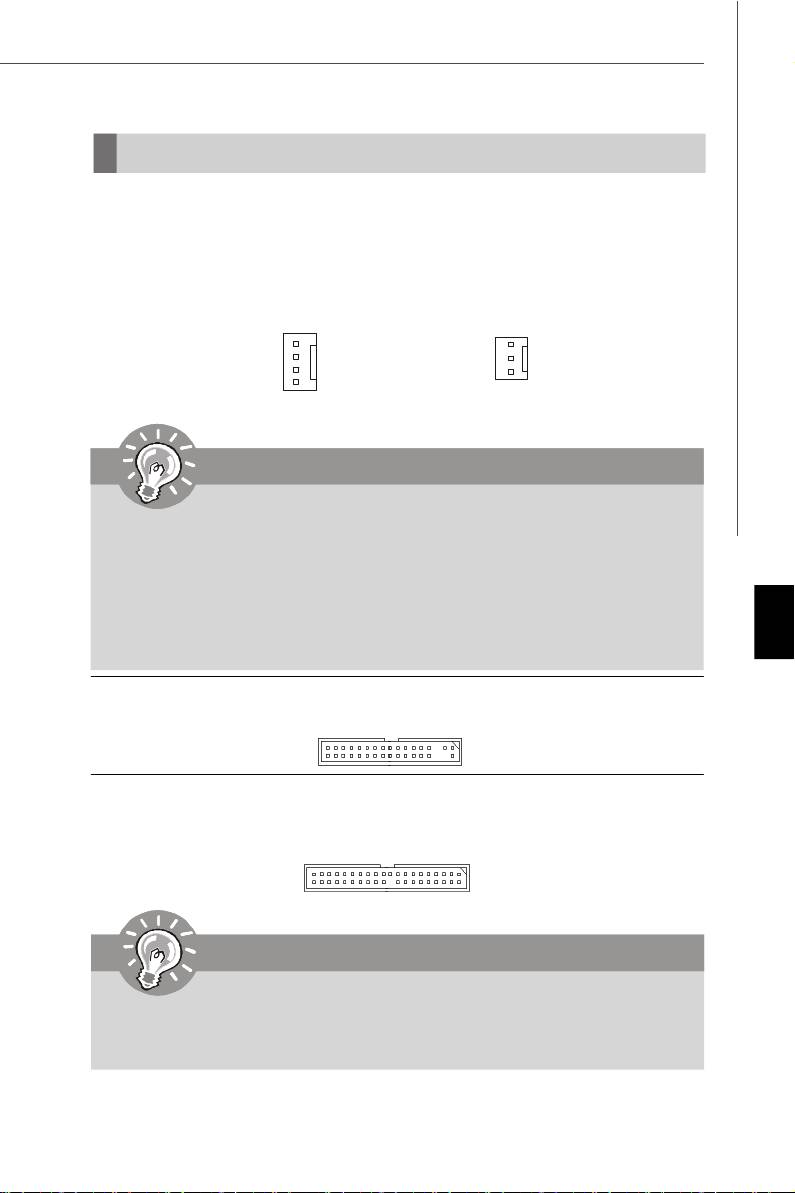

Разъемы питания вентиляторов

Р азъемы питания вентиляторов поддерживают вентиляторы с питанием +12В.

Вентилятор процессора поддерживает функцию Smart FAN. При подключении

необходимо помнить, что красный провод подключается к линии +12В, черный- к

земле GND.Если на системной плате установлена микросхема аппаратного

мониторинга, необходимо использовать специальные вентиляторы с датчиками

скорости для реализации функции управления вентиляторами.

Control

SENSOR or NC

SENSOR

+12V

+12V

GND

GND

SYS FAN/ NB FAN/

CPU FAN

POWER FAN

Внимание

1. Чтобы узнать о моделях подходящих вентиляторов обратитесь,

пожалуйста, на официальный веб сайт или проконсультируйтесь с

продавцом.

2.CPUFAN поддерживает функцию управления вентилятором. Для

автоматического контроля скорости вентилятора процессора,

зависящей от температуры процессора, можно установить Dual Core

Center.

Русский

3. Разъем CPUFAN совместим с вентиляторами, как с 3, так и с 4 контактами.

Разъем FDD

Разъем поддерживает FDD емкостью 360КБ, 720КБ, 1.2МБ, 1.44МБ или 2.88МБ.

Разъем IDE

Разъем поддерживает жесткий диск IDE, дополнительное дисковое устройство и

другие устройства IDE.

Внимание

При подключении двух устройств в одном кабеле, следует установить

устройства в режим Master/ Slave посредством установки перемычки. За

инструкциями обратитесь к документации изготовителя устройства.

Ru-9

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Разъем Serial ATA

Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой

разъем Serial ATA может соединяться с одним устройством Serial ATA.

Внимание

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном

случае могут возникнуть потери данных при передаче.

Коннекторы передней панели

Эти коннекторы используются для подключения кнопок и индикаторов,

расположенных на передней панели корпуса. Коннектор JFP1 соответствует

®

руководству Intel

Front Panel I/O Connectivity Design.

910

78

Power

Reset

Switch

Switch

Speaker

Power

HDD

Power LED

LED

LED

2

1

12

JFP1

JFP2

Коннектор IEEE1394 (Зеленый)

Этот коннектор позволяет подключить порты IEEE1394 на выносной планке

IEEE1394.

IEEE1394 Bracket

(опционально)

Key (no pin)

Cable power

TPB+

Ground

TPA+

9

1

10

2

TPB-

TPA-

Ground

Ground

Ru-10

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Выносные порты USB (Желтый коннектор)

®

Р азъем, соответствует спецификации Intel

I/O Connectivity Design, идеально

подходит для подключения таких высокоскоростных периферийных устройств,

как USB HDD, цифровые камеры, MP3 плееры, принтеры и им подобные.

USB 2.0 Bracket

VCC

USB1-

USB1+

GND

USBOC

(опционально)

2

10

1

9

VCC

GND

USB0-

USB0+

Key (no pin)

Внимание

Помните, что во избежание повреждений, контакты VCC и GND должны

быть правильно подключены.

Русский

Разъем датчика открывания корпуса

К этому коннектору подключается кабель датчика, установленного в корпусе.

При открывании корпуса его механизм активизируеся. Система запоминает это

событие и выдает предупреждение на экран. Предупреждение можно отключить в

настройках BIOS.

1

CINTRU

GND

Коннектор последовательного порта

Данный разъем является высокоскоростным последовательным портом связи

16550A с 16- битной передачей FIFO. К этому разъему можно непосредственно

подключить последовательное устройство.

SIN

DSR

CTS

2

10

1

9

RI

DCD

RTS

SOUT DTR

Ground

Ru-11

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Коннектор CD-In

Этот коннектор предназначен для подключения внешного входа аудио.

L

GND R

Коннектор входа/ выхода S/PDIF

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips

Digital Interconnect Format) для передачи звука в цифровом формате.

GND

SPDIF_out

VCC

SPDIF_Out

SPDIF Bracket

(опционально)

Выносной разъем аудио (соответствует спецификиции Azalia)

Этот коннектор позволяет подключить выносной разъем аудио на передней панели

®

и соответствует руководству Intel

Front Panel I/O Connectivity Design.

Ground

Presence#

MIC_JD

NC(No pin)

LINE out_JD

2

10

1

9

MIC _L

MIC _R

Front_JD

LINE out_R

LINE out_L

Ru-12

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Перемычка сброса CMOS

На плате установлена CMOS память с питанием от батарейки, хранящая данные

о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются

компьютеру для загрузки операционной системы при включении. Если у вас

возникает необходимость сбросить конфигурацию системы (очистить CMOS),

воспользуйтесь этой перемычкой.

1

1

1

Keep Data (default)

Clear Data

Внимание

Очистка CMOS производится соединением контактов 2-3 при отключенной

системе. Затем следует вернуться к соединению контактов 1-2. Избегайте

очистки CMOS при работающей системе: это повредит системную плату.

Русский

Ru-13

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

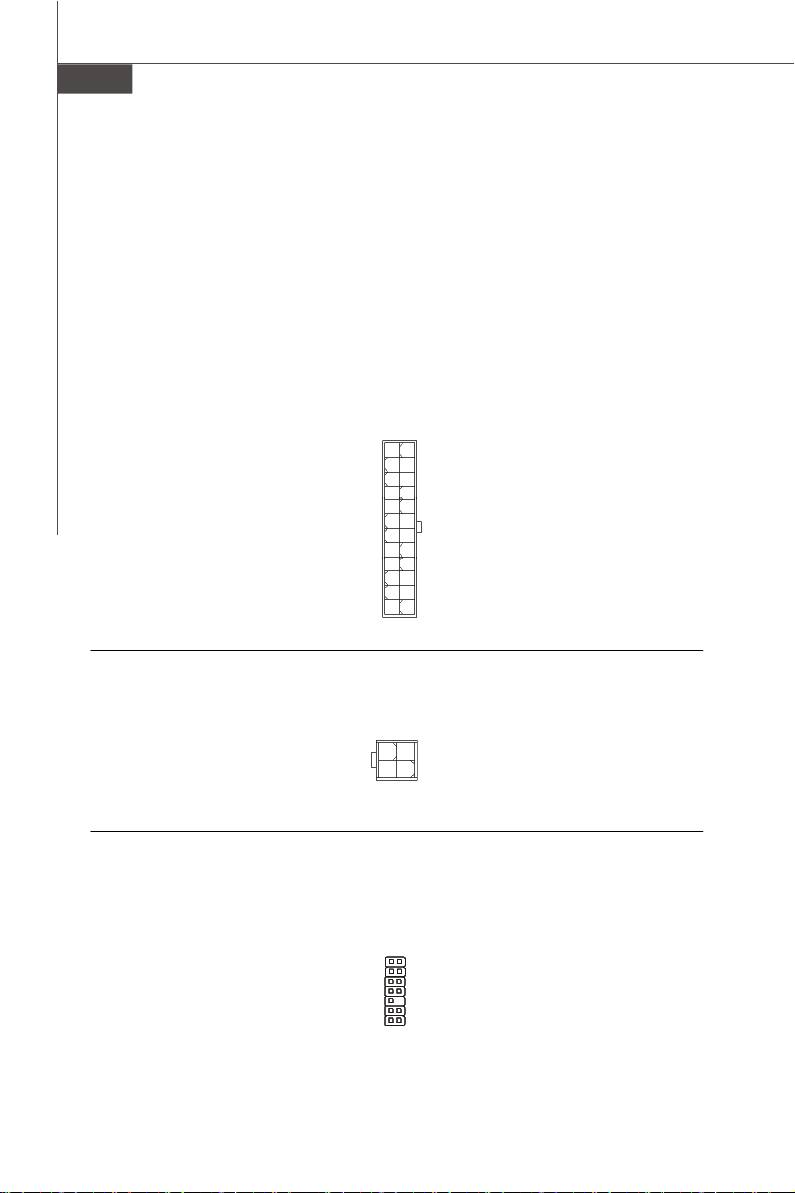

Подключение источника питания

Перед подключением разъема питания, во избежание повреждений обязательно

убедитесь, что все компоненты установлены правильно. Все разъемы питания

должны быть подключены к блоку питаня ATX для обеспечения стабильной работы

системной платы.

24-контактный разъем питания ATX

Этот разъем позволяет подключить 24-контактный коннектор блока питания ATX.

Перед подключением источника питания убедитесь, что его разъем и контакты

правильно сориентированы. Затем плотно вставьте его в разъем на системной

плате.

Вы также можете использовать 20-контактный ATX блок питания.

12

24

+3.3V

GND

+12V

+5V

+12V

+5V

5VSB

+5V

PWR OK

NC

GND

GND

+5V

GND

GND

GND

+5V

PS-ON#

GND

GND

+3.3V

-12V

+3.3V

+3.3V

1

13

Дополнительный разъем питания ATX 12В (2x2-конт)

Этот разъем питания 12В используется для обеспечения питания процессора.

4 2

GND12V

12V

GND

3

1

Разъем TPM модуля

Данный разъем подключается к модулю TPM (Trusted Platform Module)

(опционально). За более подробной информацией и назначениями обращайтесь

к Описанию модуля TPM.

21

LCLK

3Vdual / 3V_STB

LRST#

VCC3

LAD0

SIRQ

LAD1

VCC5

LAD2

Key(no pin)

LAD3

GND

LFRAME#

GND

1413

Ru-14

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

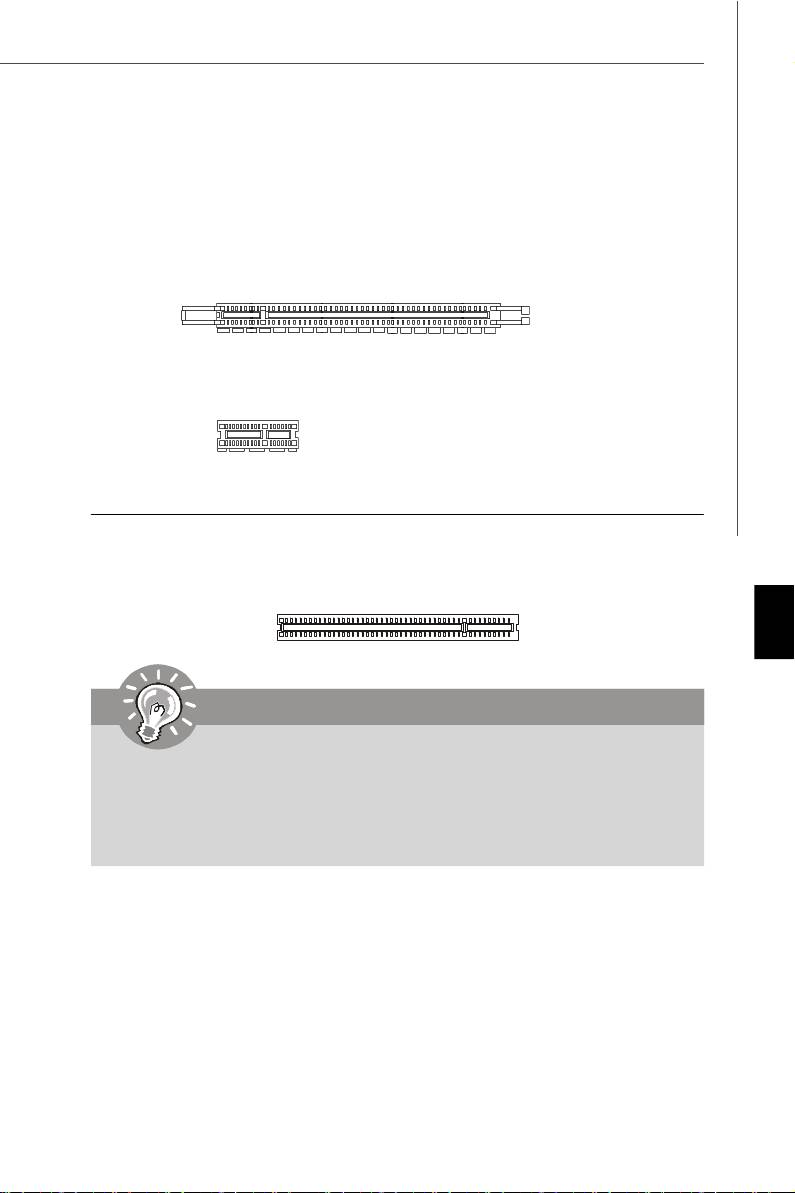

Слот PCI (Peripheral Component Interconnect) Express

Слот PCI Express поддерживает карты расширения интерфейса PCI Express.

Слот PCI Express x 16 поддерживает скорость передачи данных до 4.0 ГБ/с.

Слот PCI Express x 1 поддерживает скорость передачи данных до 250 МБ/с.

Синие слоты PCI Express x16 поддерживают

скорость PCI Express x 16 (PCI_E1)

Белые слоты PCI Express x 1

поддерживают скорость PCI Express x 1

(PCI_E2)

Слот PCI (Peripheral Component Interconnect)

Слот PCI позволяет установить карту LAN, SCSI, USB и другие дополнительные

карты расширения, которые соответствуют характеристикам PCI.

Русский

Внимание

Перед установкой или извлечением карт расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на

карту расширения и выполните необходимые аппаратные или програмные

установки для данной платы, такие как перемычки, переключатели или

конфигурацию BIOS.

Ru-15

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Задняя панель

Разъемы мыши/клавиатуры

®

Стандартные разъемы DIN PS/2

для подключения мыши/клавиатуры с

®

интерфейсом PS/2

.

Разъем PS/2 для мыши (6-контактнаый,

зеленый

Разъем PS/2 для клавиатуры (6-контактный,

фиолетовый)

Порт 1394

Порт IEEE1394 на задней панели позволяет подключать устройства IEEE1394.

LAN

Стандартный разъем RJ-45 для подключения к локальной вычислительной сети

(LAN). К нему подключается кабель локальной сети.

LED Цвет Состояние LED Описание

Нет LAN соединение не установлено.

Лев. Оранж. Есть ( постоянно) LAN соединение установлено.

Есть ( пульсирует) Связь с другим компьютером по LAN.

Зелен. Нет Скорость передачи 10 Мб/с.

Прав. Есть Скорость передачи 100 Мб/с.

Оранж. Есть Скорость передачи 1000 Мб/с.

Порт USB

Порт USB (Universal Serial Bus) позволяет подключать такие USB устройства, как

клавиатуру, мышь или т.д.

Ru-16

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Разъем параллельного порта

Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы

EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с

дополнительными возможностями).

13 1

(25-контактная розетка Сentronic)

1425

Разъем последовательного порта

Это высокоскоростной последовательный порт связи 16550A с 16-битной передачи

FIFO. К этому разъему можно непоследственно подключить мышь для

последовательного порта или другие устройство.

1 5

(9-контактная вилка)

6 9

Порт VGA

15-контактный разъем DB для подключения монитора.

Русский

15

(15-контактный разъем DIN)

1115

Аудио разъемы

Эти разъемы используются для подключения звуковых устройств. Разъемы,

выполняющие разные функции, имеют различные цвета.

Выход аудио (Зеленый) - Линейный выход для подключения наушников или колонок.

Вход аудио (Голубой) - Линейный вход / выход на боковые колонки в режиме 7.1,

используется для подключения внешнего CD проигрывателя, магнитофона или

других звуковых устройств.

Микрофон (Розовый) - Разъем для подключения микрофона.

Выход CS (Оранжевый) -Выход на центральную колонку и сабвуфер в режиме 5.

1/ 7.1.

Выход RS (Черный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1.

Выход SS (Серый) - Выход на боковые колонки в режиме 7.1.

Ru-17

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Настройка BIOS

В этой главе приводятся основные сведения о режиме настройки BIOS (BIOS

SETUP), который позволяет установить оптимальлную конфигурацию системы.

Этот режим может потребоваться в следующих случаях:

* Во время загрузки системы появляется сообщение об ошибке с требованием

запустить BIOS SETUP.

* Вы желаете заменить заводские настройки на собственные.

Внимание

1.Для улучшения работы системы содержимое каждого из разделов BIOS,

рассматриваемое в данной главе, постоянно совершенствуется. Поэтому,

для новых версий BIOS оно может несколько отличаться от данного

описания, которое сможет служить в качестве ориентира.

2.При загрузке, в первой, после объема памяти строке, выводится

обозначение BIOS. Обычно оно имеет следующий формат:

A7528IMS V1.0 010108 где:

1ая буква соответсвует изготовителю BIOS (A = AMI, W = AWARD, и P =

PHOENIX).

Следующие 4 цифры соответствуют номеру модели.

Следующая буква обозначает поставщика чипсета (A = ATi, I = Intel, V = VIA,

N = Nvidia, U = ULi).

Следующие 2 буквы обозначают заказчика MS = стандартный заказчик.

V1.0 соответствует номеру версии BIOS.

010108 - дата выпуска BIOS.

Ru-18

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Вход в режим настройки

Включите питание компьютера. При этом запустится процедура POST (Тест

включения питания). Когда на экране появится приведенное ниже сообщение,

нажмите клавишу <DEL> для входа в режим настройки.

Press DEL to enter SETUP

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему,

выключив и снова включив питание, или нажать кнопку RESET. Можно, также,

перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>.

Режим настройки

Войдя в режим настройки, вы сразу увидите Главное меню.

Main Menu(Главное меню)

Главное меню содержит список настроек, которые вы можете изменить. Для выбора

можно использовать клавиши со стрелками (↑↓). Справка о выбранной настройке

отображается в нижней части экрана.

Подменю

Если вы обнаружите, что слева от пункта меню имеется

знак правого указателя (как показано справа) это означает

наличие подменю, содержащего дополнительные

настройки которые можно сделать в этом пункте.

используйте управляющие клавиши (↑↓) для выбора, а затем нажмите <Enter> чтобы

вызвать подменю. Далее можно использовать управляющие клавиши для ввода

Русский

параметров и перемещения по пунктам подменю. Чтобы вернуться в главное

меню, просто нажмите <Esc >.

Подробная справка <F1>

В режиме настройки BIOS имеется возможность получения подробной справки.

Её можно вызвать из любого меню простым нажатием <F1>. В окне справки будут

перечислены все возможные настройки в выбранном пункте меню. Нажмите <ESC>

для выключения окна справки.

Ru-19

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Main Menu (Главное меню)

®

®

При входе в режим настройки BIOS от AMI

или AWARD

на экране отображается

Главное меню. Главное меню позволяет выбрать десять функций настройки и

имеет два варианта выхода. Для перемещения по пунктам используются клавиши

со стрелками и <Enter> для подтверждения или входа в подменю.

Standard CMOS Features (Стандартные функции CMOS)

Это меню позволяет установить основные параметры конфигурации системы

(дату, время, и т.д.)

Advanced BIOS Features (Дополнительные функции BIOS)

Это меню используется для настройки специальных функций BIOS.

Integrated Peripherals (Встроенные периферийные устройства)

Это меню используется для настройки параметров встроенных периферийных устройств.

Power Management Features (Настройка управления питанием)

Это меню позволяет задать параметры управления питанием системы.

PNP/PCI Configurations (Конфигурация PNP/PCI)

Этот пункт появляется, если система поддерживает PnP/PCI.

H/W Monitor (Монитор аппаратной части)

Этот пункт отображает состояние аппаратной части ПК.

Cell Menu (Меню узла Cell)

Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне.

Load Fail-Safe Defaults

Это меню используется для загрузки значений BIOS, установленных

производителем для стабильной системы.

Load Optimized Defaults (Установить оптимальные настройки)

Это меню используется для установки настроек изготовителя для оптималльной

производительности системной платы.

BIOS Setting Password (Пароль доступа к настройкам BIOS)

Это меню используется для установки пороля.

Save & Exit Setup (Выход с сохранением настроек)

Запись изменений в CMOS и выход из режима настройки.

Exit Without Saving (Выход без сохранения)

Отмена всех изменений из режима настройки.

Ru-20

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

В общем случае, находясь в режиме настройки BIOS, рекомендуется выполнить

следующие действия.

1. Load Optimized Defaults : Клавишами управления (↑↓) выберите пункт Load

Optimized Defaults и нажмите <Enter> , появится следующее сообщение:

Нажмите [Ok], чтобы загрузить настройки по умолчанию для оптимальной

производительности системы.

2. Setup Date/ Time : Выберьте Standard CMOS Features и нажмите <Enter> для

входа в меню. Установите дату и время в соответствующих полях.

3. Save & Exit Setup : Клавишами управления (↑↓) выберьте пункт Save & Exit

Setup и нажмите <Enter>, появится следующее сообщение:

Русский

Нажмите [Ok], чтобы сохранить конфигурацию и выйти из BIOS Setup.

Внимание

Приведенная выше конфигурация подходит для общего применения. Если

же вам требуются более тонкие настройки BIOS, обратитесь к английской

версии руководства на веб-сайте MSI.

Ru-21

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

MS-7528 Системная плата

Сведения о программном обеспечении

Установите в CD привод диск Driver/Utility (Драйверы и утилиты) из комплекта

поставки системной платы. Автоматически запустится инсталляция. Просто

нажмите на название драйвера/ утилиты и следуйте инструкциям на экране для

завершения инсталяции. Диск Driver/Utility содержит:

Driver menu (Меню драйверов) - Из имеющихся драйверов выберите нужный для

активации устройства.

Utility menu (Меню утилит) - Содержит прикладные программы для поддержки

системной платы.

WebSite menu (Меню вебсайтов) - Содержит список необходимых вебсайтов.

Внимание

Если же вам требуются более тонкие настройки BIOS, обратитесь к

английской версии руководства на веб-сайте MSI.

Ru-22

PDF 案使用 "pdfFactory" 試用版本建立 www.ahasoft.com.tw/FinePrint

Оглавление
