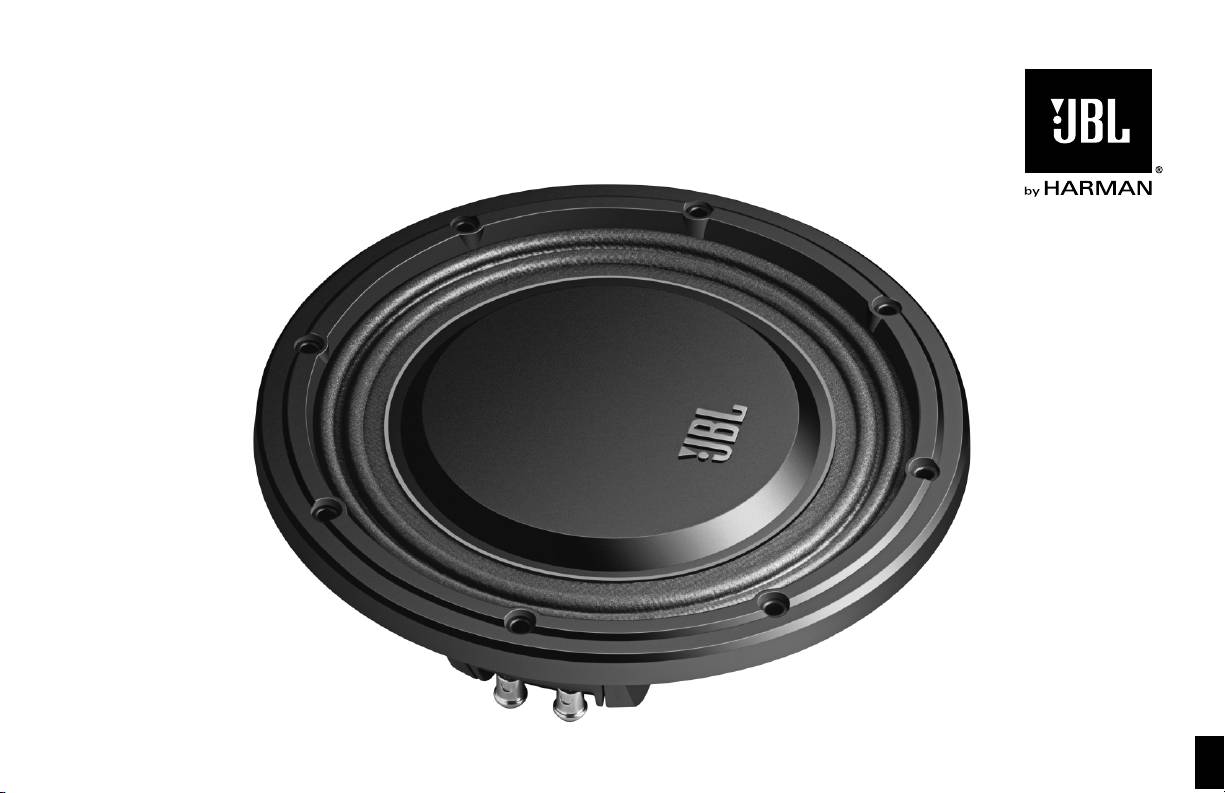

JBL MS-10SD4 SLIM: MS SLIM 系列

MS SLIM 系列

双音圈低音炮

MS-10SD2 SLIM

MS-10SD4 SLIM

用户手册

简体中文

您购买 MS SLIM 系列低音炮。安装低音炮需要木工手艺和一些

感谢

将低音炮连接至放大器

拆卸和重装汽车内饰的经验。若您没有工具或缺少必要技能、请由特许

JBL® 经销商为您安装低音炮。

JBL MS SLIM 系列低音炮提供两种不同的配置：双 2 欧姆音圈或双 4

警告：

在车中大声播放音乐可能对您的听力造成永久损害，并影响您注

欧姆音圈。您可使用单个或多个 MS SLIM 低音喇叭、让放大器功率得

意交通声响的能力。我们建议您在开车时将音量调低。我们概不对因使

以最大输出。要实现最大放大器输出、您应设计一个让放大器安全驱动

用或不当使用本产品造成的失聪、人身伤害或财产损失承担任何责任。

的最低阻抗喇叭系统。设计低音炮系统时、请考虑以下规则：

1. 请勿在同一个系统中混用不同型号的低音炮或音箱。同一个音箱中使

用或同一个放大器驱动的低音炮应为相同型号。低音喇叭和箱壳搭

选择音箱外壳

配不当会使低音炮系统表现欠佳。

MS SLIM 系列低音炮采用小型的密封箱和开口箱均可表现最佳音色 尽

。

2. 您必须串联或并联双音圈低音喇叭的两个音圈。

管 MS SLIM 低音炮可选择无限障板安装、但由于没有封闭的空气量防止

3. 大多数放大器桥接至 4 欧姆载荷的功率与运行 2 欧姆立体声载荷完

喇叭振盆超出限制、功率容量会大幅下降。因此、我们建议 MS 低音炮

全相同。

不要安装无限障板。

要设计可最大输出放大器功率的低音炮系统、请谨记以下规则：

您应根据您聆听的音乐类型、用于低音炮的放大器功率和车内可用于放

1. 并联低音喇叭的总系统阻抗可用此公式计算：

低音炮音箱的空间、选择音箱外壳。

由于密封箱壳最能控制低音喇叭的移动、安装在密封式箱壳将比安装其

1

阻抗 =

它类型箱壳中的低音喇叭有更强劲的功率输出。安装在车内时、密封式

1 1 1

...

w 表示低音喇叭

+ +

音箱要比其它类型的音箱实现更为准确的再生声波、因此适合各种音风

w

1

w

2

w

3

的额定阻抗。

格。密封式音箱结构简单、市面上已有多种预制密封式音箱可供选择。一

款优秀的密封式音箱通常比专用于特定喇叭的其它类型音箱要小、因此所

2. 串联音圈（或低音喇叭）的总系统阻抗可用此公式计算：

需的车内空间最少。

阻抗 = w1 + w2 + w3 ...

开口式音箱在 40 赫至 50 赫范围内效果更佳、但代价是声音的八度音阶

下图显示如何并联和串联喇叭。

最低（低于 40 赫）、且部分控制和功率容量处于最低频率。若您使用小

功率放大器、开口式音箱将以较低的功率产生较强的重低音输出量。开口

式音箱也适合各种音乐风格。由于开口式音箱要求其箱体容积和端口尺寸

图 1：并联

图 2：串联

与低音喇叭的特性有特定关系、因此箱体必须严格按照指定规格设置。尽

管有一些预制开口式音箱可供选择、但要为特定低音炮选配一款预制音箱

实属不易。如果您想使用开口式音箱、我们强烈建议由特许 JBL 经销商

红色

黑色

正 (+)

红色

负 (-)

黑色

设置、如果您希望自己设置、请让经销商确认设计是否正确。一款出色的

正 (+)

负 (-)

开口箱通常要比同款低音喇叭的优秀密封箱大、所需车内空间也更大。

正 (+)

来自放大器

负 (-)

正 (+)

来自放大器

负 (-)

86

推荐音箱

音箱内部容积计算说明

型号

密封音箱

开口式音箱

矩形音箱

梯矩形音箱

内部容积 内部容积

数量

风渠直径 x 长度

A x B x C

C + D

=

MS-10SD2 SLIM

内部容积

15 升

28 升

1

7.5 厘米 x 17.75 厘米

(

)

1000

A x B x

2

=

（0.5 立方英尺）

（1 立方英尺）

（3 英寸 x 7 英寸）

内部容积

1000

MS-10SD4 SLIM

15 升

28 升

1

7.5 厘米 x 17.75 厘米

（0.5 立方英尺）

（1 立方英尺）

（3 英寸 x 7 英寸）

– 推荐音箱容积仅针对一个喇叭、包括低音喇叭和风渠置换容积。

– 超过一个喇叭的音箱、需要将推荐容积和风渠乘以喇叭数量。

– A、B 和 C 为内部尺寸。

www.jbl.com

87

简体中文

MS-10SD2 SLIM, MS-10SD4 SLIM

SPL vs 频率 偏移 vs 频率

7

矩形音箱

5

2

1

0.5

车内

0.2

0.21

0.05

偏移 [毫米]偏移 [毫米]

0.02

0.01

0.05

车外

0.02

0.01

0.005

0.002

频率 [赫]频率 [赫]

SPL vs 频率 偏移 vs 频率

7

梯矩形音箱

5

2

1

0.5

0.2

车内

0.21

0.05

0.02

车外

0.01

0.05

0.02

0.01

0.005

0.002

88

频率 [赫]频率 [赫]

规格

? ۬

MS-10SD2 SLIM

MS-10SD4 SLIM

尺寸

标称直径：

254 毫米 (10 英寸) 254mm (10 in)

MS-10SD2 SLIM, MS-10SD4 SLIM

额定阻抗：

2+2 欧姆 4+4 欧姆

Ø272 毫米

功率容量

(Ø10.7 英寸)

峰值：

1000 瓦 1000 瓦

6.5 毫米 x 8 (8x)

续平均:

500 瓦 500 瓦

0.25 英寸 x 8 (8x)

NBR*:

󰾬

250 瓦

250 瓦

AES:

200 瓦

200 瓦

灵敏度 (1 W @ 1m):

(矩形音箱)

86 分贝 SPL

86 分贝 SPL

频率响应 @ –10dB:

34 赫–800 赫

34 赫–800 赫

音圈直径：

46 毫米 (1.81 英寸)

46 毫米 (1.81 英寸)

THIELE-SMALL

参数

Re:

3.34 欧姆 6,47 欧姆

Le @ 1 千赫 (音圈电感 @ 1 千赫):

2.351 毫亨 3,874 毫亨

Ø243 毫米

Sd:

337 平方米

337 平方米

(Ø9.56 英寸)

(52.23 平方英寸)

(52.23 平方英寸)

74 毫米

ßL:

9.57Tm 12Tm

(2.91 英寸)

Vas:

8.9 升 (0.31 立方英尺) 11 升 (0,38 立方英尺)

Cms:

50μm/N 50μm/N

Mms:

195,1 克 (0.43 磅) 195,1 克 (0.43 磅)

Mmd:

191,59 克 (0.42 磅) 191,59 克 (0.42 磅)

Fs:

46.3赫 46.4 赫

Ø156 毫米

Ø228 毫米

Qms:

8.2 7,21

(Ø6.14 英寸)

(Ø8.98 英寸)

Qes:

2.14 2.3

Qts:

1.70 1.70

Hag (气隙高度):

8 毫米 (0.31 英寸) 8 毫米 (0.31 英寸)

Hvc (音圈的绕组深度):

20 毫米 (0.79 英寸) 20 毫米 (0.79 英寸)

Xmax（10% 失真的最大偏移（峰值））：

6 毫米 (0.24 英寸) 6 毫米 (0.24 英寸)

14 毫米

41 毫米

(0.55 英寸)

19 毫米

(1.61 英寸)

低音喇叭的置换容积:

2.26 升 (0.08 立方英尺) 2.26 升 (0.08 立方英尺)

(0.75 英寸)

– *NBR 标准（10,303 巴西标准）.

– Thiele-Small 参数在使用一半 AES 功率进行两小时功率测试后测量. 允许 ±17% 的波动.
